Rootori tasakaalustamise polaargraafikute mõistmine
A polaargraafik (nimetatakse ka polaardiagrammiks ja on tihedalt seotud Nyquisti diagramm mida kasutatakse mujal vibratsioonitöös) on ringdiagramm, mis kuvab vibratsioon andmeid vektoritena. Iga vektor kannab korraga kahte infotükki: amplituud (suurus) ja faasinurk (suund) valitud mõõtepunkti vibratsiooni kohta. Radiaalkaugus keskpunktist kodeerib amplituudi; nurkasuhe ümber ringjoone kodeerib faasi.
Polaargraafikud on oluline visualiseerimisvahend põllu tasakaalustamine sest need võimaldavad tehnikul ühel pilgul näha, kuidas vibratsioonivektorid tasakaalustamisjooksu vältel nihkuvad, ja teostada graafiliselt vektori liitmine ning lahutamist silma järgi — muutes muidu abstraktse matemaatika rootori tasakaalustamine pildiks.
1. Kuidas polaargraafikut lugeda
Diagrammi ülesehituse mõistmine on esimene samm selle tõhusaks kasutamiseks.
Koordinaatide süsteem
- Päritolu (keskpunkt): tähistab nullvibratsioon. Mida lähemal on vektori tipp keskpunktile, seda väiksem on amplituud — seega on iga tasakaalustamistöö eesmärk viia vektor keskpunkti poole.
- Radiaalne kaugus: vektori pikkus lähtepunktist on selle amplituud. Kontsentriliised ringid märgivad amplituudiskaalat, näiteks 1, 2 ja 3 mm/s.
- Nurga asend: vektori nurk on selle faas. Kokkuleppeliselt asub 0° paremal (kella 3 asendis) ja nurgad suurenevad vastupäeva — 90° üleval, 180° vasakul, 270° all.
- Faasiviide: faasurk mõõdetakse alati rootori ühe pöörde märgi suhtes, mille tajub tahhomeeter või võtmefaasor. Ilma selle referentsimpulsita pole faasil — ega seega kogu graafikul — mingit tähendust.
Vektorandmete lugemine
Iga diagrammil olev vektor kirjeldab täielikult vibratsioonitingimust ühel hetkel:
- 45° all osutav vektor pikkusega 5 mm/s tähendab vibratsiooni amplituudiga 5 mm/s, mis esineb 45° pärast seda, kui referentsimärk andurist möödub.
- Ühel diagrammil võib olla mitu vektorit, nii et kogu tasakaalustamistöö ajalugu — enne, keskel ja pärast korrektsiooni — on nähtav ühel graafikul.
Vektor on sinusoidi lühikirjeldus: selle pikkus on 1× jooksukiirus vastuse tippamplituud ja nurk on selle vastuse ajastus võlli referentsi suhtes.
2. Polaardiagrammide kasutamine balanseerimise käigus
Diagramm näitab ennast täiel jõul töö etappide järjestikuse protokollina.
Algvibratsiooni joonistamine
Esimene vektor tähistab algset tasakaalutus seisundit. See “O” vektor (sõnast “Original” — algne) fikseerib nii tasakaalutusest põhjustatud vibratsiooni suuruse kui ka nurkasuuna — lähtepunkti, mille suhtes kõike muud mõõdetakse.
Katsekaalu mõju lisamine
Kui a proovikaal paigaldatakse ja tehakse katsesõit katsemõõtmine, seatakse sisse teine vektor “O+T”, mis kujutab algse tasakaalutuse ja katsekaalu ühendmõju. Lahutades ühe teisest (O+T − O), ilmneb katsekaalu eraldatud mõju “T” omaette vektorina. See katsekaalu mõju vektor on sisuliselt graafiline kuju mõju koefitsient for the plane.
Korrigeerimiskaalu arvutamine
The required korrektsioonikaal on see, mis tekitab täpselt vastupidise (180° faasinihe) ja algse “O” vektoriga võrdse amplituudiga vibratsioonivektori. Kui see vastandvektor liidetakse O-ga, langeb summa päritolu juurde või selle lähedale — nullvibratsioon. Polaardiagramm teeb selle taandumise visuaalselt ilmseks viisil, mida arvutabelid kunagi ei suuda.
Kontrollimine
Pärast korrektsioonikaalu paigaldamist annab lõplik kontrollkäik diagrammile uue vektori. Kui töö õnnestus, asub see jääkvibratsioonivektor lähtepunktile väga lähedal, kinnitades madalat jääktasakaalustamatus.
3. Vektorite liitmine polaardiagrammil
Üks polaardiagrammi kasulikumaid omadusi on see, et vektoreid saab graafiliselt liita “ots-saba” meetodil:
- Kahe vektori liitmiseks asetage teise vektori algus esimese vektori otsa.
- Resultantvektori algus on esimese vektori alguses ja ots teise vektori otsas.
- See võimaldab tehnikul koheselt visualiseerida, kuidas eraldiseisvad tasakaalustamatus allikad liituvad — või tühistavad üksteist.
Vektori lahutamine on lihtsalt liitmine vastupidises suunas: pöörake lahutatav vektor 180° võrra ja liitke see teisega. See on täpselt see toiming, mida kasutatakse katsekaalude mõju eraldamiseks, ning see on aluseks ühe tasapinna tasakaalustamine. Kaheastmelise tasandi puhul rakendatakse sama geomeetriat mõlemale tasandile, kusjuures ristmõjusid käsitleb Mõjukoefitsiendi kalkulaator.
4. Miks visualiseerimine on oluline
Lisaks matemaatikale on polaardiagrammil mitu praktilist põhjust:
- Intuitiivne kujutamine: ringne formaat sobib loomulikult pöördumisnähtuse kuvamiseks, muutes tasakaalustamatus ja korrektsiooni vahelise nurksuhte kergesti haaratavaks.
- Täielik teave: amplituud ja faas on ühes kompaktses diagrammis, vajamata eraldi graafikuid.
- Visuaalse kvaliteedi kontroll: andmekogumise vead tulevad sageli kohe esile. Kui katsekaalu lisamine ei anna peaaegu mingit muutust, kattuvad kaks vektorit — selge märk, et kaalu oli liiga vähe või süsteem ei tööta korrektselt.
- Dokumentatsioon: hästi märgistatud polaardiagramm on suurepärane dokumentatsioon, mis näitab kogu progressi algtasakaalustamatus seisundist korrektuurini diagnostiline aruanne.
- Veaotsing: kui tasakaalustamine ei toimi ootuspäraselt, võib diagramm paljastada süsteemi mittelineaarse reageeringu, pehme jalg, või mõõtmisvea, enne kui rohkem aega raisatakse.
5. Polaardiagrammid kaasaegsetes tasakaalustamisseadmetes
Kaasaegsed kaasaskantavad tasakaalustajad ja tarkvara joonistavad polaardiagrammi reaalajas töö käigus. Seade:
- joonistab iga mõõtmise automaatselt vektorina;
- teostab kogu vektori matemaatika sisemiselt;
- kuvab graafilise diagrammi ja numbrilised tulemused kõrvuti;
- võimaldab tehnikul suumida, panoraamida ja märkmeid teha dokumenteerimise eesmärgil.

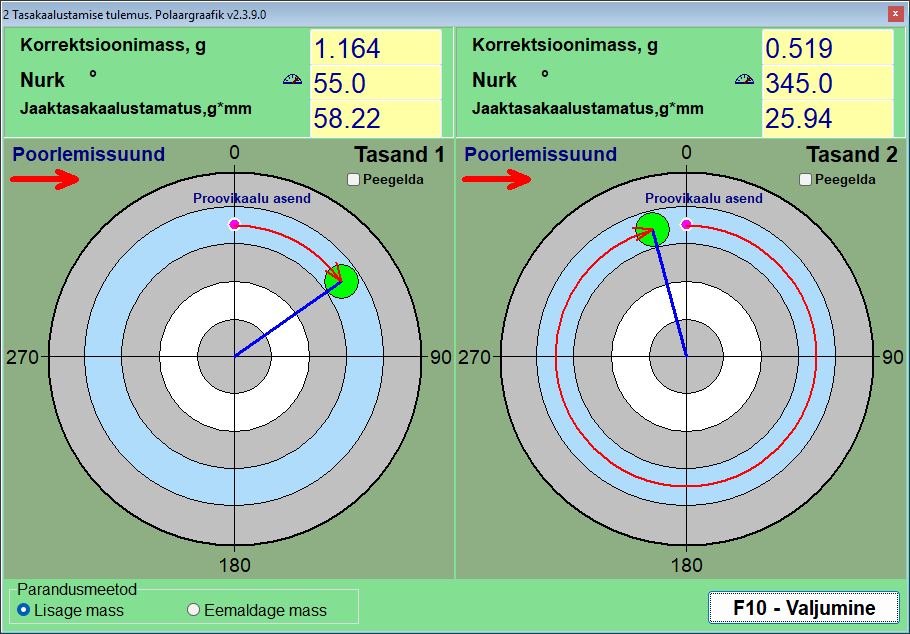

Väliinstrument, nagu näiteks Balanset-1A illustreerib töövoogu hästi: iga mõõtmistsükli lõppedes paigutab see ekraanile vektorid O, O+T ja trimmvektor, tuletab mõjukoefitsiendi automaatselt ning esitab kohaldamiseks valmis korrektsioonimassi ja nurga — samal ajal võimaldab reaalajas polaardiagramm operaatoril ühel pilgul veenduda, et iga samm tõmbab vektorit tsentri poole. Sel moel kasutades on joonis kandev analüsaator, diagramm on ühtaegu nii töövahend kui ka kontrollimehhanism.
Kogu selle automatiseerimise kiuste jääb polaardiagrammi lugemise ja tõlgendamise oskus asendamatuks. See paljastab aluspüüsika, võimaldab inseneril instrumendi’ numbreid kontrollida ning muudab must-kasti tulemuse millekski, mida inimene saab usaldada ja selgitada.
