Entender os diagramas polares na equilibragem de rotores
A diagrama polar (também conhecido como diagrama polar e intimamente relacionado com o Diagrama de Nyquist (utilizado noutros contextos relacionados com a vibração) é um gráfico circular que apresenta vibração dados como vetores. Cada vetor contém duas informações ao mesmo tempo: o amplitude (magnitude) e o ângulo de fase (direção) da vibração num ponto de medição escolhido. A distância radial em relação ao centro representa a amplitude; a posição angular ao longo do círculo representa a fase.
Os gráficos polares são uma ferramenta de visualização essencial em equilibragem no local porque permitem que um técnico veja num relance como os vetores de vibração se alteram ao longo do processo de equilíbrio e apresentam representações gráficas adição de vetores e a subtração à vista — transformando a matemática, que de outra forma seria abstrata, de balanceamento do rotor numa imagem.
1. Como interpretar um gráfico polar
Compreender a estrutura do diagrama é o primeiro passo para o utilizar de forma eficaz.
O Sistema de Coordenadas
- Origem (ponto central): representa a ausência de vibração. Quanto mais próxima do centro estiver a ponta do vetor, menor será a amplitude — por isso, o objetivo de qualquer trabalho de equilíbrio é deslocar o vetor para o centro.
- Distância radial: O comprimento de um vetor a partir da origem corresponde à sua amplitude. Círculos concêntricos marcam a escala de amplitude, por exemplo, 1, 2 e 3 mm/s.
- Posição angular: O ângulo de um vetor corresponde à sua fase. Por convenção, 0° situa-se à direita (na posição das 3 horas) e os ângulos aumentam no sentido anti-horário — 90° no topo, 180° à esquerda e 270° na parte inferior.
- Referência de fase: o ângulo de fase é sempre medido em relação a uma marca que aparece uma vez por volta no rotor, detetada por um tacómetro ou keyphasor. Sem esse pulso de referência, a fase — e, consequentemente, todo o gráfico — não faz sentido.
Leitura de dados vetoriais
Cada vetor no diagrama representa uma descrição completa da vibração numa determinada condição:
- Um vetor orientado a 45° com uma velocidade de 5 mm/s significa que ocorre uma vibração com amplitude de 5 mm/s 45° após a marca de referência passar pelo sensor.
- Vários vetores podem partilhar um único diagrama, pelo que todo o historial de um trabalho de equilíbrio — antes, durante e após a correção — fica visível num único gráfico.
Um vetor é uma forma abreviada de uma sinusoide: o seu comprimento corresponde à amplitude máxima da 1× velocidade de rotação resposta, e o seu ângulo corresponde ao momento dessa resposta em relação à referência do eixo.
2. Utilização de gráficos polares através de um procedimento de equilíbrio
O diagrama revela todo o seu valor como um registo passo a passo do trabalho.
Representação gráfica da vibração inicial
O primeiro vetor representa o valor inicial desequilíbrio condição. Este vetor «O» (de «Original») determina tanto a amplitude como a orientação angular da vibração induzida pelo desequilíbrio — o ponto de partida a partir do qual tudo o resto é medido.
Incluir o efeito do peso de ensaio
Quando um peso de teste está instalado e um execução de teste é realizado, traça-se um segundo vetor «O+T», que representa o efeito combinado do desequilíbrio original e do peso de ensaio. Ao subtrair um do outro (O+T − O), o efeito isolado do peso de ensaio «T» surge como um vetor próprio. Esse vetor do efeito do peso de ensaio é, na essência, uma representação gráfica do coeficiente de influência para o plano.
Cálculo do peso de correção
O necessário peso de correcção é aquele que produz um vetor de vibração exatamente oposto (com um desfasamento de 180°) e de magnitude igual ao «O» original. Quando esse vetor oposto é somado a O, a soma situa-se na origem ou próximo dela — vibração nula. O gráfico polar torna este cancelamento visualmente evidente de uma forma que uma tabela de números nunca conseguiria.
Verificação
Após a instalação do peso de correção, uma verificação final gera um novo vetor no mesmo diagrama. Se a operação for bem-sucedida, este vetor residual fica muito próximo da origem, confirmando um baixo desequilíbrio residual.
3. Adição de vetores no gráfico polar
Uma das características mais úteis do gráfico polar é que os vetores podem ser combinados graficamente através do método «ponta a ponta»:
- Para somar dois vetores, coloque a cauda do segundo na ponta do primeiro.
- A resultante vai da cauda do primeiro vetor até à ponta do segundo.
- Isto permite que um técnico visualize instantaneamente como as diferentes fontes de desequilíbrio se combinam — ou se anulam.
A subtração de vetores é simplesmente a adição invertida: basta rodar o vetor subtraído 180° e somá-lo ao outro. Esta é exatamente a operação utilizada para isolar o efeito do peso de ensaio e constitui a base da aritmética de equilibragem num único plano. No caso de dois planos, aplica-se a mesma geometria a cada plano, sendo os efeitos cruzados tratados pelo Calculadora de Coeficiente de Influência.
4. Por que é que a visualização é importante
Para além da matemática, o gráfico polar justifica a sua utilidade por várias razões práticas:
- Representação intuitiva: Um formato circular adapta-se naturalmente a um fenómeno rotacional, tornando fácil compreender a relação angular entre o desequilíbrio e a correção.
- Informações completas: A amplitude e a fase são representadas num único diagrama compacto, sem necessidade de gráficos separados.
- Verificação visual da qualidade: Os erros na recolha de dados costumam ser imediatamente evidentes. Se um peso de ensaio não produzir praticamente nenhuma alteração, os dois vetores sobrepõem-se — um sinal claro de que o peso era demasiado pequeno ou de que o sistema não está a funcionar corretamente.
- Documentação: Um gráfico polar bem legendado é um excelente registo, que mostra toda a evolução desde o desequilíbrio inicial até ao estado corrigido para um relatório de diagnóstico.
- Solução de problemas: Quando o equilíbrio apresenta anomalias, o gráfico pode revelar uma resposta não linear do sistema, um pata mole, ou um erro de medição, antes que se perca mais tempo.
5. Gráficos polares em instrumentos de equilíbrio modernos
Os equilibradores portáteis e o software atuais traçam o gráfico polar em tempo real à medida que o trabalho avança. O instrumento:
- representa graficamente cada medição automaticamente como um vetor;
- realiza todos os cálculos vetoriais internamente;
- apresenta o gráfico e os resultados numéricos lado a lado;
- permite ao técnico ampliar, deslocar a imagem e inserir anotações para fins de documentação.

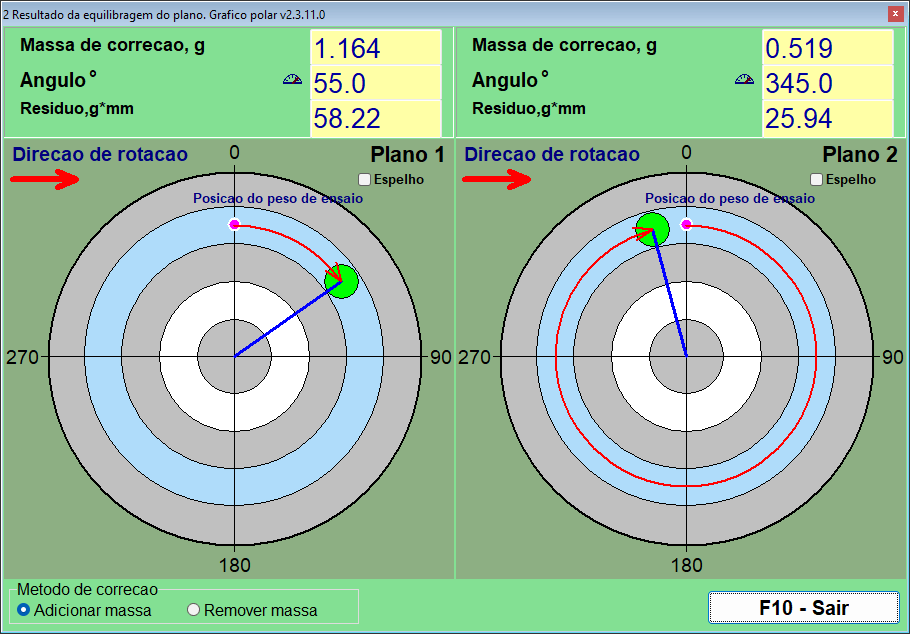

Um instrumento de campo como o Balanset-1A ilustra bem o fluxo de trabalho: à medida que cada execução é concluída, coloca os vetores O, O+T e de ajuste no ecrã, calcula automaticamente o coeficiente de influência e apresenta a massa e o ângulo de correção prontos a aplicar — enquanto a visualização polar em tempo real permite ao operador confirmar num instante que cada etapa está a puxar o vetor em direção ao centro. Utilizado desta forma num analisador portátil, o gráfico polar é simultaneamente uma ferramenta de trabalho e uma forma de verificar se tudo está em ordem.
Apesar de toda esta automatização, a capacidade de ler e interpretar um gráfico polar continua a ser uma competência essencial. Revela os princípios físicos subjacentes, permite ao engenheiro verificar a validade dos dados do instrumento e transforma um resultado de «caixa preta» em algo em que um ser humano pode confiar e explicar.
