Zrozumienie wykresów biegunowych w wyważaniu wirników
A wykres biegunowy (zwany również wykresem biegunowym, ściśle powiązanym z Wykres Nyquista stosowanym w innych obszarach analizy drgań) jest wykresem kołowym przedstawiającym wibracja dane w postaci wektorów. Każdy wektor niesie jednocześnie dwie informacje: amplituda (amplituda) i kąt fazowy (kierunek) drgań w wybranym punkcie pomiarowym. Odległość promieniowa od środka koduje amplitudę; kąt biegunowy wokół okręgu koduje fazę.
Wykresy biegunowe są niezbędnym narzędziem wizualizacji w wyważanie w terenie ponieważ pozwalają technikowi jednym rzutem oka ocenić, jak wektory drgań zmieniają się w kolejnych etapach wyważania, oraz przeprowadzić graficzne dodawanie wektorów i odejmowanie wektorów wzrokowo — zamieniając w ten sposób abstrakcyjną matematykę wyważanie wirnika w obraz.
1. Jak odczytywać wykres biegunowy
Zrozumienie budowy wykresu to pierwszy krok do jego efektywnego wykorzystania.
Układ współrzędnych
- Punkt odniesienia (środek): odpowiada zerowemu poziomowi drgań. Im bliżej środka znajduje się wierzchołek wektora, tym mniejsza amplituda — dlatego celem każdego wyważania jest przesunięcie wektora ku środkowi.
- Odległość promieniowa: długość wektora od punktu odniesienia stanowi jego amplitudę. Koncentryczne okręgi wyznaczają skalę amplitudy, na przykład 1, 2 i 3 mm/s.
- Położenie kątowe: kąt wektora odpowiada jego fazie. Zgodnie z przyjętą konwencją 0° znajduje się po prawej stronie (pozycja godziny 3) i kąty rosną przeciwnie do ruchu wskazówek zegara — 90° u góry, 180° po lewej, 270° u dołu.
- Odniesienie fazowe: kąt fazy jest zawsze mierzony względem znacznika jednego obrotu na wirniku, wykrywanego przez tachometr lub keyphasor. Bez tego impulsu odniesienia faza — a tym samym cały wykres — nie ma żadnego znaczenia.
Odczyt danych wektorowych
Każdy wektor na wykresie stanowi pełny opis drgań przy danym stanie pracy:
- Wektor wskazujący pod kątem 45° o długości 5 mm/s oznacza drgania o amplitudzie 5 mm/s występujące 45° po przejściu znaku referencyjnego obok czujnika.
- Na jednym wykresie może znajdować się kilka wektorów, dzięki czemu cała historia procesu wyważania — przed korektą, w jej trakcie i po niej — jest widoczna na jednym schemacie.
Wektor jest skrótem sinusoidy: jego długość odpowiada amplitudzie szczytowej 1× prędkość obrotowa odpowiedzi, a jego kąt określa fazę tej odpowiedzi względem punktu referencyjnego wału.
2. Zastosowanie wykresów biegunowych w procesie wyważania
Wykres sprawdza się najlepiej jako krokowy zapis przebiegu prac.
Wykreślanie początkowych drgań
Pierwszy wektor reprezentuje stan niewyważenie wyjściowy. Wektor “O” (od angielskiego “Original”) określa zarówno wielkość, jak i kątowe położenie drgań wywołanych niewyważeniem — punkt startowy, od którego mierzone są wszystkie kolejne wartości.
Dodanie efektu masy próbnej
Kiedy ciężarek próbny jest montowana i wykonywany jest przebieg próbny zostaje naniesiony drugi wektor “O+T”, reprezentujący łączny efekt pierwotnego niewyważenia oraz masy próbnej. Odejmując jeden od drugiego (O+T − O), uzyskuje się wyizolowany efekt masy próbnej “T” jako osobny wektor. Wektor efektu masy próbnej stanowi w istocie graficzną postać współczynnik wpływu for the plane.
Obliczanie masy korekcyjnej
The required ciężarek korekcyjny jest tą, która wytwarza wektor drgań dokładnie przeciwny (przesunięcie fazowe o 180°) i równy co do wielkości wektorowi “O”. Gdy ten przeciwny wektor zostanie dodany do O, suma wypada w okolicach początku układu — drgania zerowe. Wykres biegunowy sprawia, że to wzajemne znoszenie się jest wizualnie oczywiste w sposób, jakiego tabela liczb nigdy nie odda.
Weryfikacja
Po zamontowaniu masy korekcyjnej przeprowadzany jest końcowy przebieg weryfikacyjny, który daje nowy wektor na tym samym wykresie. Jeśli wyważanie zakończyło się sukcesem, wektor resztkowy leży bardzo blisko środka układu, potwierdzając niskie niewyważenie resztkowe.
3. Dodawanie wektorów na wykresie biegunowym
Jedną z najbardziej użytecznych cech wykresu biegunowego jest możliwość graficznego sumowania wektorów metodą “koniec do początku”:
- Aby dodać dwa wektory, należy umieścić podstawę drugiego wektora na końcu pierwszego.
- Wypadkowy przebiega od podstawy pierwszego wektora do końca drugiego.
- Pozwala to technikowi natychmiast zwizualizować, jak oddzielne źródła niewyważenia sumują się — lub znoszą.
Odejmowanie wektorów jest po prostu dodawaniem w odwrotnej kolejności: wektor odejmowany obraca się o 180° i dodaje do drugiego. Jest to dokładnie ta sama operacja, która służy do wyizolowania efektu masy próbnej, i która stanowi podstawę arytmetyczną wyważanie jednopłaszczyznowe. W przypadku wyważania dwupłaszczyznowego ta sama geometria jest stosowana do każdej płaszczyzny, a efekty krzyżowe obsługiwane są przez Kalkulator współczynnika wpływu.
4. Dlaczego wizualizacja ma znaczenie
Poza matematyką, wykres biegunowy zasługuje na swoje miejsce z kilku praktycznych powodów:
- Intuicyjna reprezentacja: okrągły format naturalnie odpowiada zjawisku obrotowemu, dzięki czemu zależność kątowa między niewyważeniem a korektą jest łatwa do uchwycenia.
- Kompletna informacja: amplituda i faza mieszczą się w jednym kompaktowym diagramie — bez potrzeby stosowania oddzielnych wykresów.
- Wizualna kontrola jakości: błędy w gromadzeniu danych często widoczne są od razu. Jeśli masa próbna nie powoduje prawie żadnej zmiany, dwa wektory nakładają się na siebie — wyraźny sygnał, że masa była zbyt mała lub układ zachowuje się nieprawidłowo.
- Dokumentacja: dobrze opisany wykres biegunowy stanowi doskonałą dokumentację, przedstawiającą pełny przebieg od początkowego niewyważenia do stanu po korekcji dla raport diagnostyczny.
- Rozwiązywanie problemów: gdy wyważanie przebiega nieprawidłowo, wykres może ujawnić nieliniową odpowiedź układu, miękka stopa, lub błąd pomiaru, zanim zostanie zmarnowany kolejny czas.
5. Wykresy biegunowe we współczesnych przyrządach do wyważania
Współczesne przenośne wyważarki i oprogramowanie rysują wykres biegunowy w czasie rzeczywistym w trakcie wykonywania pracy. Przyrząd:
- automatycznie przedstawia każdy pomiar jako wektor;
- wykonuje wszystkie obliczenia wektorowe wewnętrznie;
- wyświetla wykres graficzny i wyniki numeryczne obok siebie;
- umożliwia technikowi powiększanie, przesuwanie i dodawanie adnotacji na potrzeby dokumentacji.

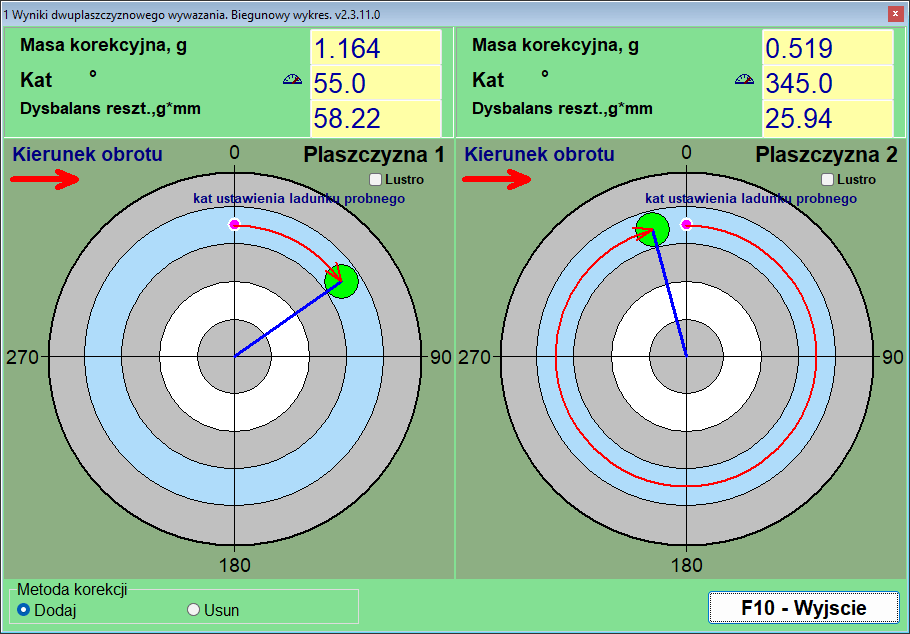

Przenośny przyrząd polowy, taki jak Balanset-1A dobrze ilustruje przebieg pracy: po zakończeniu każdego przebiegu umieszcza na ekranie wektory O, O+T oraz korygujący, automatycznie wyznacza współczynnik wpływu i prezentuje gotową do zastosowania masę korygującą oraz kąt — podczas gdy bieżący wykres biegunowy pozwala operatorowi na pierwszy rzut oka potwierdzić, że każdy krok zbliża wektor do środka. Stosowany w ten sposób na przenośny analizator, wykres jest zarówno narzędziem roboczym, jak i sprawdzianem poprawności.
Pomimo całej tej automatyzacji, umiejętność odczytywania i interpretowania wykresu biegunowego pozostaje niezbędną kompetencją. Ujawnia on podstawy fizyczne, pozwala inżynierowi zweryfikować liczby podawane przez przyrząd i zamienia wynik będący czarną skrzynką w coś, czemu człowiek może zaufać i co potrafi wytłumaczyć.
