A poláris diagramok megértése a rotor kiegyensúlyozásában
A polárkoordinátás bemérés (más néven poláris diagram, és szorosan kapcsolódik a Nyquist diagram rezgésvizsgálatban máshol használt fogalomhoz) egy kör alakú grafikon, amely a rezgés adatokat vektorként jeleníti meg. Minden vektor egyszerre két információt hordoz: a rezgés amplitúdó (nagyságát) és a fázisszög (irányát) egy kiválasztott mérési ponton. A középponttól mért sugárirányú távolság az amplitúdót kódolja; a kör mentén elfoglalt szöghelyzet pedig a fázist.
A poláris diagramok elengedhetetlen szemléltető eszközök a helyszíni kiegyensúlyozás során, mert lehetővé teszik a technikus számára, hogy egy pillantással lássa, hogyan tolódnak el a rezgésvektorok a kiegyensúlyozási menet folyamán, és szemmel végezhessen grafikus vektor összeadás és kivonást — a rotor kiegyensúlyozás egyébként elvont matematikáját képpé alakítva.
1. Hogyan olvassunk le egy poláris diagramot
A diagram felépítésének megértése az első lépés a hatékony használatához.
A koordinátarendszer
- Origó (középpont): a nulla rezgést jelöli. Minél közelebb van egy vektor csúcsa a középponthoz, annál kisebb az amplitúdó — így minden kiegyensúlyozási munka célja az, hogy a vektort a középpont felé tereljük.
- Radial distance: egy vektor hossza az origótól számítva az amplitúdóját jelenti. A koncentrikus körök jelölik az amplitúdó-skálát, például 1, 2 és 3 mm/s.
- Angular position: egy vektor szöge a fázisát jelenti. Megállapodás szerint a 0° jobboldalt helyezkedik el (a 3 órás állásban), és a szögek az óramutató járásával ellentétesen növekednek — 90° felül, 180° baloldalt, 270° alul.
- Fázisreferencia: a fázisszöget mindig a rotoron lévő, fordulatonként egyszer jelentkező jelhez viszonyítva mérik, amelyet egy fordulatszámmérő vagy kulcsfázis. E referenciaimpulzus nélkül a fázisnak — és így az egész diagramnak — nincs értelme.
Vektoradatok olvasása
A diagramon minden egyes vektor egy adott állapotban fennálló rezgés teljes leírása:
- Egy 45°-ban mutató, 5 mm/s hosszúságú vektor azt jelenti, hogy 5 mm/s amplitúdójú rezgés lép fel 45°-kal azután, hogy a referenciajel elhalad az érzékelő előtt.
- Több vektor is osztozhat egyetlen diagramon, így egy kiegyensúlyozási munka teljes története — a korrekció előtt, közben és után — egyetlen ábrán látható.
A vektor egy szinuszgörbe rövidített ábrázolása: hossza a 1× futási sebesség válasz csúcsamplitúdója, szöge pedig e válasznak a tengely referenciajeléhez viszonyított időzítése.
2. Using Polar Plots Through a Balancing Procedure
A diagram igazán a munka lépésről lépésre történő dokumentálásaként mutatja meg az erejét.
Plotting the Initial Vibration
Az első vektor a kezdeti kiegyensúlyozatlanság állapotot jelöli. Ez az „O” vektor (az „Original”, azaz eredeti szóból) rögzíti a kiegyensúlyozatlanság okozta rezgés nagyságát és szöghelyzetét egyaránt — ez a kiindulópont, amelyhez minden mást viszonyítunk.
A próbasúly hatásának hozzáadása
Amikor egy próbasúly felhelyezésre kerül, és elvégeznek egy tesztüzem , egy második, „O+T” vektort rajzolnak fel, amely az eredeti kiegyensúlyozatlanság és a próbasúly együttes hatását jeleníti meg. Az egyiket a másikból kivonva (O+T − O), a próbasúly elkülönített hatása „T” megjelenik saját vektorként. Ez a próbasúly-hatás vektor lényegében grafikus formája a befolyásossági együttható for the plane.
Calculating the Correction Weight
The required korrekciós súly egy olyan vektort hoz létre, amely pontosan ellentétes irányú (180°-os fáziseltolás) és nagyságában megegyezik az eredeti “O” vektorral. Amikor ezt az ellentétes vektort hozzáadjuk az O-hoz, az összeg az origóba vagy annak közelébe kerül — nulla rezgés. A poláris diagram ezt a kioltást olyan szemléletesen teszi nyilvánvalóvá, ahogyan egy számtáblázat soha nem képes.
Ellenőrzés
A korrekciós súly felszerelése után egy záró ellenőrző futás új vektort hoz létre ugyanazon a diagramon. Ha a munka sikeres volt, ez a maradék vektor nagyon közel helyezkedik el az origóhoz, megerősítve az alacsony maradék kiegyensúlyozatlanság.
3. Vektorösszeadás a poláris diagramon
A poláris diagram egyik leghasznosabb tulajdonsága, hogy a vektorok grafikusan kombinálhatók a “csúcstól farokig” módszerrel:
- Két vektor összeadásához helyezze a második vektor farkát az első vektor csúcsához.
- Az eredő vektor az első vektor farkától a második vektor csúcsáig fut.
- Ez lehetővé teszi a technikus számára, hogy azonnal szemléltesse, miként adódnak össze — vagy oltják ki egymást — a különálló kiegyensúlyozatlansági források.
A vektorkivonás egyszerűen fordított összeadás: a kivonandó vektort fordítsa el 180°-kal, és adja hozzá a másikhoz. Pontosan ez az a művelet, amellyel a próbasúly hatását izoláljuk, és ez képezi az alapját a egysíkú kiegyensúlyozás. A kétsíkú esetben ugyanaz a geometria alkalmazandó mindkét síkra, a kereszthatásokat pedig a Befolyásolási együttható kalkulátor.
4. Miért fontos a vizualizáció
A matematikán túl a poláris diagram több gyakorlati okból is kiérdemli a helyét:
- Intuitive representation: a körkörös formátum természetesen illeszkedik egy forgási jelenséghez, így könnyen megragadható a kiegyensúlyozatlanság és a korrekció közötti szöghelyzeti kapcsolat.
- Teljes körű információ: az amplitúdó és a fázis egyetlen kompakt diagramon jelenik meg, külön grafikonok nélkül.
- Visual quality check: az adatgyűjtési hibák gyakran azonnal szembetűnnek. Ha egy próbasúly szinte semmilyen változást nem okoz, a két vektor átfedi egymást — egyértelmű jele annak, hogy a súly túl kicsi volt, vagy a rendszer hibásan működik.
- Dokumentáció: egy jól felcímkézett poláris diagram kiváló dokumentáció, amely bemutatja a teljes folyamatot a kezdeti kiegyensúlyozatlanságtól a korrigált állapotig egy diagnosztikai jelentés.
- Hibaelhárítás: amikor a kiegyensúlyozás rendellenesen viselkedik, a diagram feltárhatja a rendszer nemlineáris válaszát, egy puha láb, vagy a mérési hibát, mielőtt további idő veszne kárba.
5. Poláris diagramok a modern kiegyensúlyozó műszereken
A korszerű hordozható kiegyensúlyozó berendezések és szoftverek a poláris diagramot valós időben rajzolják meg, ahogy a munka előrehalad. A műszer:
- plots each measurement automatically as a vector;
- az összes vektorszámítást belsőleg végzi el;
- a grafikus diagramot és a numerikus eredményeket egymás mellett jeleníti meg;
- lehetővé teszi a technikus számára a nagyítást, mozgatást és megjegyzések hozzáadását a dokumentációhoz.

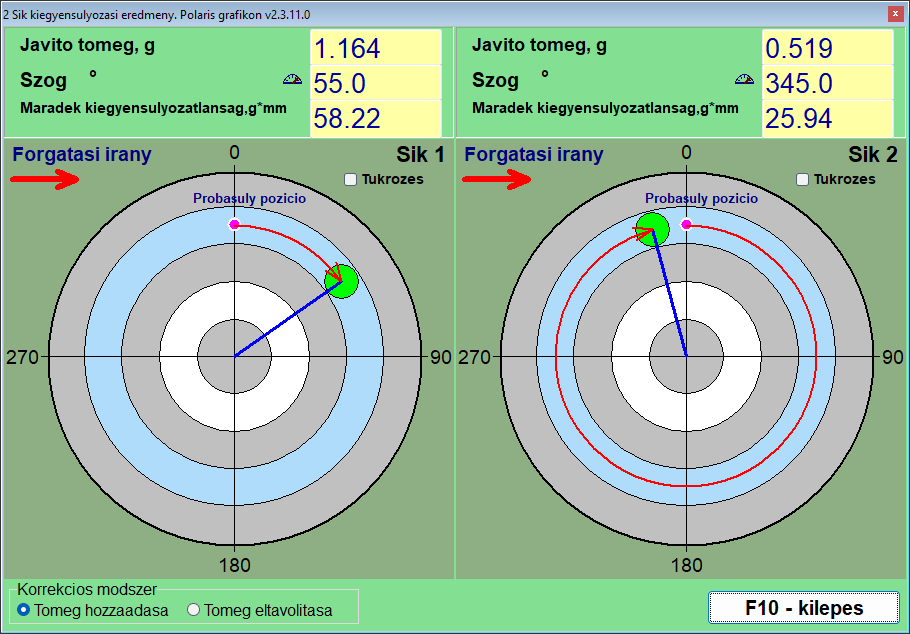

Egy olyan helyszíni műszer, mint a Balanset-1A jól szemlélteti a munkafolyamatot: minden futás befejeztével a képernyőre helyezi az O, O+T és korrekciós vektorokat, automatikusan levezeti a befolyásolási együtthatót, és alkalmazásra készen mutatja be a korrekciós tömeget és szöget — miközben az élő poláris kijelző lehetővé teszi az operátor számára, hogy egyetlen pillantással megerősítse, minden lépés a középpont felé húzza a vektort. Így használva egy hordozható analizátoresetén a diagram egyszerre munkaeszköz és ellenőrzési pont.
Mindezen automatizálás ellenére a poláris diagram leolvasásának és értelmezésének képessége továbbra is alapvető készség marad. Feltárja a mögöttes fizikát, lehetővé teszi a mérnök számára, hogy ellenőrizze a műszer’számait, és egy fekete dobozos eredményt olyasvalamivé alakít, amelyben az ember megbízhat és amelyet el tud magyarázni.
