Polaarikaavioiden ymmärtäminen roottorin tasapainotuksessa
A napa-alue (jota kutsutaan myös polaarikaavioksi ja joka liittyy läheisesti Nyquist-diagrammi (jota käytetään muissakin tärinän tutkimuksen yhteyksissä) on ympyräkaavio, joka esittää tärinä tiedot vektoreina. Jokainen vektori sisältää kerralla kaksi tietoa: amplitudi (suuruus) ja vaihekulma (suunta) tärinälle valitussa mittauspisteessä. Säteittäinen etäisyys keskustasta ilmaisee amplitudin; kulma-asento ympyrän ympäri ilmaisee vaiheen.
Polaarikaaviot ovat keskeinen visualisointiväline kenttätasapainotus koska niiden avulla teknikko näkee yhdellä silmäyksellä, miten tärinävektorit muuttuvat tasapainotuksen aikana, ja voi esittää tulokset graafisesti vektorien yhteenlasku ja silmämääräinen laskeminen — muuttamalla muuten abstraktin matematiikan roottorin tasapainotus kuvaksi.
1. Polar-kuvaajan tulkitseminen
Kaavion rakenteen ymmärtäminen on ensimmäinen askel sen tehokkaaseen käyttöön.
Koordinaattijärjestelmä
- Alkuperä (keskipiste): merkitsee tärinän puuttumista. Mitä lähempänä vektorin kärki on keskustaa, sitä pienempi on amplitudi – joten jokaisen tasapainotustyön tavoitteena on ohjata vektori kohti keskustaa.
- Säteittäinen etäisyys: Vektorin pituus alkuperäpisteestä on sen amplitudi. Amplitudiasteikon merkitsevät samankeskiset ympyrät, esimerkiksi 1, 2 ja 3 mm/s.
- Kulma-asento: Vektorin kulma on sen vaihe. Perinteisesti 0° sijaitsee oikealla (kello 3:n kohdalla), ja kulmat kasvavat vastapäivään — 90° ylhäällä, 180° vasemmalla, 270° alhaalla.
- Vaiheviite: vaihekulma mitataan aina roottorin kerran kierroksessa esiintyvän merkin suhteen, jonka tunnistaa kierroslukumittari tai avainvaihe. Ilman tätä vertailupulssia vaihe – ja siten koko käyrä – menettää merkityksensä.
Vektoridatan lukeminen
Jokainen kaavion vektori kuvaa tärinää kokonaisuudessaan yhdessä tilanteessa:
- Vektori, jonka suunta on 45° ja pituus 5 mm/s, tarkoittaa 5 mm/s:n amplitudin värähtelyä, joka tapahtuu 45° sen jälkeen, kun vertailumerkki on ohittanut anturin.
- Useat vektoriarvot voivat näkyä samassa kaaviossa, joten tasapainotustyön koko kulku – ennen korjausta, sen aikana ja sen jälkeen – näkyy yhdellä kaaviolla.
Vektori on siniaallon lyhenne: sen pituus on aallon huippuamplitud 1× juoksunopeus vaste, ja sen kulma on kyseisen vasteen ajoitus suhteessa akselin vertailukohtaan.
2. Polaarikaavioiden käyttö tasapainotusmenetelmän avulla
Kaavio osoittautuu erittäin hyödylliseksi työn vaiheittaisena dokumentointina.
Alkuperäisen värähtelyn piirtäminen
Ensimmäinen vektori edustaa alkuperäistä epätasapaino ehto. Tämä ”O”-vektori (lyhenne sanasta ”Original”) määrittää sekä epätasapainosta johtuvan värähtelyn suuruuden että sen kulmasijainnin – se on lähtökohta, josta kaikki muu mitataan.
Kokeilupainovaikutuksen lisääminen
Kun koepaino asennetaan ja koeajo suoritetaan, piirretään toinen vektori ”O+T”, joka kuvaa alkuperäisen epätasapainon ja koepainon yhteisvaikutusta. Kun nämä vähennetään toisistaan (O+T − O), koepainon ”T” erillinen vaikutus näkyy omana vektorinaan. Tämä koepainon vaikutusvektori on pohjimmiltaan graafinen esitys vaikutuskerroin lentokoneelle.
Korjauspainon laskeminen
Vaadittu korjauspaino on se, joka tuottaa värähtelyvektorin, joka on suuntansa puolesta täysin vastakkainen (180 asteen vaihesiirto) ja suuruudeltaan yhtä suuri kuin alkuperäinen ”O”. Kun tämä vastakkainen vektori lasketaan yhteen O:n kanssa, summa osuu origoon tai sen lähelle – värähtely on nolla. Polaarinen kuvaaja tekee tästä kumoamisesta visuaalisesti selvän tavalla, johon pelkkä taulukko ei koskaan pysty.
Vahvistus
Kun korjauspaino on asennettu, lopullinen tarkistuskäyttö tuottaa uuden vektorin samaan kaavioon. Jos tehtävä onnistui, tämä jäännösvektori sijaitsee hyvin lähellä origoa, mikä vahvistaa alhaisen jäännösepätasapaino.
3. Vektorien yhteenlasku polaarikoordinaatistossa
Yksi polaarikaavion hyödyllisimmistä ominaisuuksista on se, että vektoreita voidaan yhdistellä graafisesti ”kärki-kärki”-menetelmällä:
- Jos haluat laskea kahden vektorin summan, aseta toisen vektorin loppupää ensimmäisen vektorin alkupäähän.
- Tuloksena oleva vektori kulkee ensimmäisen vektorin päästä toisen vektorin kärkeen.
- Tämän avulla teknikko voi heti nähdä, miten eri epäsymmetriälähteet vaikuttavat yhdessä – tai kumoavat toisensa.
Vektorien vähennyslasku on yksinkertaisesti käänteinen yhteenlasku: käännä vähennettävä vektori 180 astetta ja laske se yhteen toisen vektorin kanssa. Juuri tätä laskutoimitusta käytetään kokeilupainovaikutuksen erottelemiseen, ja se muodostaa perustan yhden tason tasapainotus. Kahden tason tapauksessa samaa geometriaa sovelletaan kumpaankin tasoon, ja ristivaikutukset käsitellään Vaikutuskertoimen laskin.
4. Miksi visualisointi on tärkeää
Matematiikan lisäksi polaarinen kuva ansaitsee paikkansa useista käytännön syistä:
- Intuitiivinen esitys: pyöreä muoto sopii luonnollisesti pyörivään ilmiöön, jolloin epätasapainon ja korjauksen välinen kulmasuhde on helppo ymmärtää.
- Täydelliset tiedot: amplitudi ja vaihe esitetään yhdessä tiiviissä kaaviossa, eikä erillisiä kaavioita tarvita.
- Visuaalinen laaduntarkastus: Tietojen keräämisessä esiintyvät virheet huomataan usein heti. Jos kokeilupaino ei aiheuta juuri lainkaan muutosta, vektorit ovat päällekkäisiä – mikä on selvä merkki siitä, että paino oli liian pieni tai järjestelmä toimii virheellisesti.
- Dokumentaatio: Selkeästi merkitty polaarikaavio on erinomainen esitys, joka kuvaa koko kehityskulun alkuperäisestä epätasapainosta korjattuun tilaan diagnostinen raportti.
- Vianmääritys: kun tasapainotus ei toimi oikein, käyrä voi paljastaa epälineaarisen järjestelmän vasteen, a pehmeä jalkatai mittausvirhe, ennen kuin aikaa kuluu turhaan.
5. Polaarikaaviot nykyaikaisissa tasapainotuslaitteissa
Nykyaikaiset kannettavat tasapainotuslaitteet ja ohjelmistot piirtävät polaarikaavion reaaliajassa työn edetessä. Laite:
- piirtää jokaisen mittaustuloksen automaattisesti vektorina;
- suorittaa kaiken vektorimatematiikan sisäisesti;
- esittää graafisen kuvaajan ja numeeriset tulokset vierekkäin;
- antaa teknikolle mahdollisuuden zoomata, siirtää kuvaa ja lisätä merkintöjä dokumentointia varten.

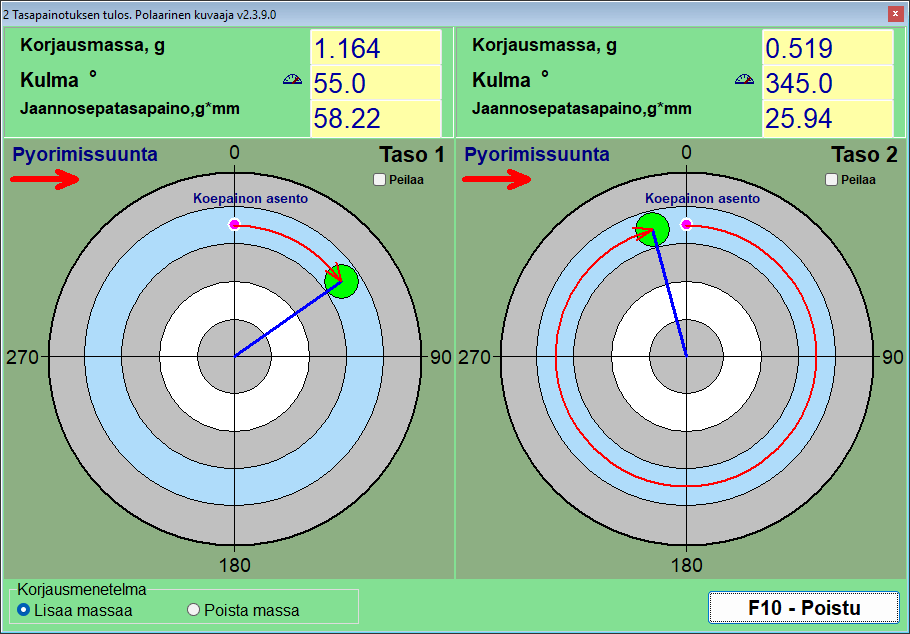

Kenttälaite, kuten Balanset-1A kuvaa työnkulkua hyvin: jokaisen mittauksen päätyttyä se tuo O-, O+T- ja trim-vektorit näytölle, laskee vaikutuskertoimen automaattisesti ja esittää korjausmassan ja -kulman käyttövalmiina — samalla kun reaaliaikainen polaarinen näyttö antaa käyttäjälle mahdollisuuden varmistaa yhdellä silmäyksellä, että jokainen vaihe vetää vektoria kohti keskustaa. Tällä tavalla käytettynä kannettava analysaattoriJuoni toimii sekä työvälineenä että todellisuustarkistuksena.
Kaikesta tästä automatisoinnista huolimatta kyky lukea ja tulkita polaarikaaviota on edelleen välttämätön taito. Se paljastaa taustalla vaikuttavat fysikaaliset ilmiöt, antaa insinöörille mahdollisuuden tarkistaa laitteen lukemat ja muuttaa ”mustan laatikon” tuloksen sellaiseksi, johon ihminen voi luottaa ja jonka hän voi selittää.
