Pochopení polárních grafů při vyvažování rotoru
A polární graf (nazývaný také polární diagram a úzce související s Nyquistův diagram (používaný i v jiných oblastech vibrační techniky) je kruhový graf, který znázorňuje vibrace data ve formě vektorů. Každý vektor obsahuje najednou dvě informace: amplituda (velikost) fázový úhel (směr) kmitání ve zvoleném měřicím bodě. Radiální vzdálenost od středu udává amplitudu; úhlová poloha na kružnici udává fázi.
Polární grafy jsou nezbytným vizualizačním nástrojem v vyvažování na místě protože umožňují technikovi na první pohled zjistit, jak se vektory vibrací mění v průběhu vyvažování, a provádět graficky sčítání vektorů a odčítání od oka – převedením jinak abstraktní matematiky vyvažování rotoru do obrazu.
1. Jak číst polární graf
Porozumění struktuře schématu je prvním krokem k jeho efektivnímu využití.
Souřadnicový systém
- Počátek (střed): znamená nulové vibrace. Čím blíže se špička vektoru nachází ke středu, tím menší je amplituda – cílem každého vyvažování je tedy posunout vektor směrem ke středu.
- Radiální vzdálenost: Délka vektoru od počátku představuje jeho amplitudu. Amplitudovou stupnici vyznačují soustředné kružnice, například 1, 2 a 3 mm/s.
- Úhlová poloha: Úhel vektoru představuje jeho fázi. Podle konvence se 0° nachází vpravo (v poloze 3 hodiny) a úhly se zvyšují proti směru hodinových ručiček – 90° nahoře, 180° vlevo, 270° dole.
- Fázová reference: fázový úhel se vždy měří vůči značce na rotoru, která se objevuje jednou za otáčku, a je snímána pomocí tachometr nebo Keyphasor. Bez tohoto referenčního impulsu nemá fáze – a tedy ani celý graf – žádný smysl.
Čtení vektorových dat
Každý vektor na diagramu představuje úplný popis kmitání za jednoho stavu:
- Vektor směřující pod úhlem 45° s délkou 5 mm/s znamená vibrace o amplitudě 5 mm/s, které nastávají 45° po tom, co referenční značka mine snímač.
- Jeden diagram může obsahovat více vektorů, takže na jediném grafu je vidět celý průběh vyvažování – před, během i po provedení korekce.
Vektor je zkrácený zápis pro sinusovou křivku: jeho délka odpovídá špičkové amplitudě 1× otáčková rychlost odezva, přičemž její úhel představuje časový posun této odezvy vůči referenci hřídele.
2. Využití polárních grafů během vyvažovacího postupu
Tento diagram se osvědčuje jako podrobný záznam průběhu práce.
Zobrazení počáteční vibrace
První vektor představuje počáteční nevyváženost podmínka. Tento vektor „O" (označení pro „Original") určuje jak velikost, tak úhlovou polohu vibrací vyvolaných nevyvážeností – jedná se o výchozí bod, od kterého se měří vše ostatní.
Zohlednění vlivu zkušebního závaží
Když zkušební hmotnost je namontován zkušební provoz se provede, vykreslí se druhý vektor „O+T", který představuje souhrnný vliv původní nevyváženosti a zkušebního závaží. Odečtením jednoho od druhého (O+T − O) se izolovaný vliv zkušebního závaží „T" projeví jako samostatný vektor. Tento vektor vlivu zkušebního závaží je v podstatě grafickým znázorněním koeficient vlivu pro korekční rovinu.
Výpočet korekčního závaží
Požadované korekční hmotnost je ten, který vytváří vibrační vektor přesně opačný (s fázovým posunem o 180°) a stejné velikosti jako původní „O“. Když se tento protilehlý vektor sečte s O, výsledek leží v počátku souřadnic nebo v jeho blízkosti – tedy nulová vibrace. Polární graf tuto kompenzaci znázorňuje vizuálně mnohem jasněji, než by to kdy dokázala tabulka čísel.
Ověření
Po nastavení korekčního závaží se při závěrečném ověřovacím běhu vygeneruje nový vektor na stejném diagramu. Pokud byl úkon úspěšný, tento reziduální vektor leží velmi blízko počátku, což potvrzuje nízkou zbytková nevyváženost.
3. Sčítání vektorů na polárním diagramu
Jednou z nejužitečnějších vlastností polárního grafu je to, že vektory lze graficky kombinovat metodou „ocas-špička":
- Chcete-li sečíst dva vektory, přiložte ocas druhého vektoru ke špičce prvního.
- Vektor výslednice směřuje od ocasu prvního vektoru ke špičce druhého.
- Díky tomu si technik může okamžitě představit, jak se jednotlivé zdroje nevyváženosti navzájem sčítají – nebo ruší.
Vektorové odečítání je v podstatě obrácený součet: odečítaný vektor otočíme o 180° a přičteme ho k druhému. Právě tato operace se používá k izolaci vlivu zkušebního závaží a tvoří základ výpočtů vyvažování v jedné rovině. V případě dvou rovin se na každou rovinu aplikuje stejná geometrie, přičemž vzájemné vlivy jsou řešeny pomocí Kalkulačka koeficientu vlivu.
4. Proč je vizualizace důležitá
Kromě matematického hlediska si polární graf zaslouží své místo i z několika praktických důvodů:
- Intuitivní znázornění: Kruhový formát se přirozeně hodí k jevu otáčení, díky čemuž lze snadno pochopit úhlový vztah mezi nevyvážeností a korekcí.
- Úplné informace: Amplituda a fáze jsou znázorněny na jednom přehledném grafu, takže není třeba vytvářet samostatné grafy.
- Vizuální kontrola kvality: Chyby při sběru dat jsou často patrné na první pohled. Pokud zkušební závaží nezpůsobí téměř žádnou změnu, oba vektory se překrývají – což je jasným znamením, že závaží bylo příliš malé nebo že systém nefunguje správně.
- Dokumentace: Správně popsaný polární graf je vynikajícím záznamem, který znázorňuje celý průběh od počáteční nevyváženosti až po vyrovnaný stav pro diagnostická zpráva.
- Řešení problémů: pokud se vyvažování chová nesprávně, graf může odhalit nelineární odezvu systému, měkká patka, nebo chybu měření, než se promarní další čas.
5. Polární grafy na moderních vyvažovacích přístrojích
Moderní přenosné vyvažovačky a příslušný software vykreslují polární diagram v reálném čase v průběhu vyvažování. Přístroj:
- každé měření automaticky vykreslí jako vektor;
- provádí veškeré vektorové výpočty interně;
- zobrazuje grafické zobrazení a numerické výsledky vedle sebe;
- umožňuje technikovi přibližovat, posouvat obraz a vkládat poznámky pro účely dokumentace.
Přenosný přístroj, jako je například Balanset-1A dobře ilustruje průběh práce: po dokončení každého cyklu se na obrazovce zobrazí vektory O, O+T a trim, automaticky se vypočítá koeficient vlivu a zobrazí se korekční hmotnost a úhel připravené k použití – zatímco živé zobrazení v polárních souřadnicích umožňuje obsluze na první pohled ověřit, zda každý krok posouvá vektor směrem ke středu. Při tomto způsobu použití na přenosný analyzátor, tento diagram slouží jednak jako pracovní nástroj, jednak jako kontrola správnosti postupu.
I přes veškerou tuto automatizaci zůstává schopnost číst a interpretovat polární graf nezbytnou dovedností. Odhaluje základní fyzikální principy, umožňuje inženýrům ověřit správnost naměřených hodnot a proměňuje výsledek z „černé skříňky“ v něco, čemu může člověk důvěřovat a co dokáže vysvětlit.
Polární okno v softwaru Balanset

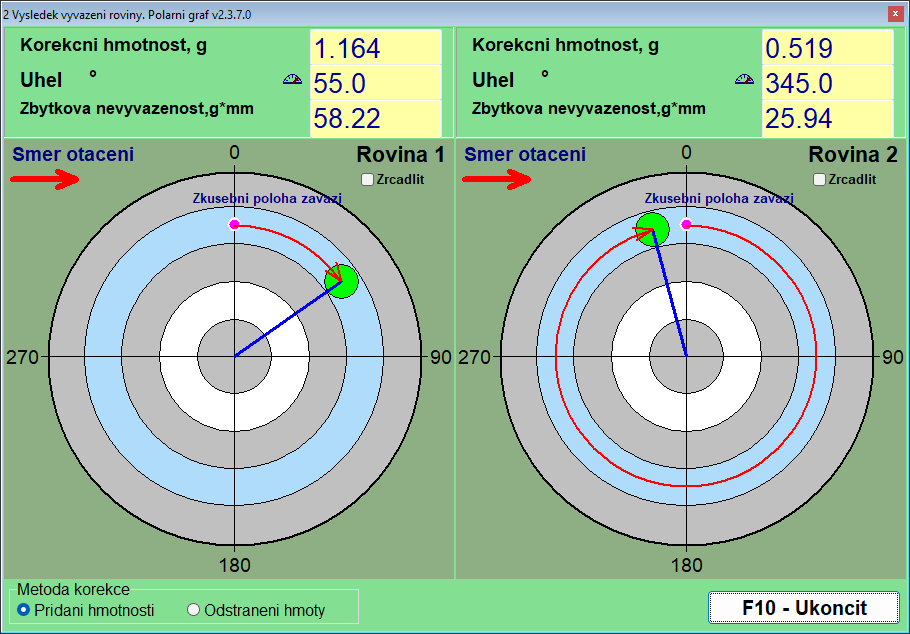

Na Balanset-1A polární okno se otevírá z formuláře vyvažování — tlačítko „Show Polar" funguje jako přepínač, který okno po každém novém výpočtu, včetně doladovacích běhů, automaticky znovu otevře a obnoví. Vykresluje jeden kruh na každou korekční rovinu, až čtyři v řadě, každý jako čelní pohled na rotor.
Reference je praktická, nikoli abstraktní: 0° je pozice, kde stálo zkušební závaží, a úhly se od ní měří ve směru otáčení — červená šipka nad každým kruhem tento směr ukazuje. Pět soustředných kružnic označuje 20–100 % škály a jsou popsané skutečnými hodnotami v gramech; škála se volí podle největší korekční hmotnosti a je společná pro všechny roviny, takže jediný pohled řekne, která rovina nese těžší korekci. Nad každým kruhem jsou uvedena čísla: korekční hmotnost, úhel a predikovaná zbytková nevyváženost.
Výkres se přizpůsobuje způsobu umístění závaží — čára a oblouk pro volné umístění, číslované pevné pozice se zvýrazněnými dvěma vypočtenými místy, tři značky pro rozdělení na kruhovou drážku a hloubka vrtání místo hmotnosti tam, kde se materiál odebírá, nikoli přidává.
