Inzicht in polaire diagrammen bij rotorbalancering
A polaire plot (ook wel een polair diagram genoemd, en nauw verwant aan de Nyquistdiagram die elders in het trillingswerk wordt gebruikt) is een cirkelvormige grafiek die het volgende weergeeft trillingen gegevens als vectoren. Elke vector bevat twee stukken informatie tegelijk: de amplitude (magnitude) en de fasehoek (richting) van de trilling op een gekozen meetpunt. De radiale afstand tot het middelpunt codeert de amplitude; de hoekpositie rond de cirkel codeert de fase.
Polaire plots zijn een essentieel visualisatiehulpmiddel in veldbalancering omdat ze een technicus in één oogopslag laten zien hoe de trillingsvectoren tijdens het balanceren verschuiven en grafisch het volgende laten zien vectoroptelling en aftrekken met het oog - waardoor de anders abstracte wiskunde van rotorbalancering in een foto.
1. Een polair diagram lezen
De anatomie van het diagram begrijpen is de eerste stap om het effectief te gebruiken.
Het coördinatensysteem
- Oorsprong (middelpunt): staat voor nul trilling. Hoe dichter een vectortip bij het midden ligt, hoe lager de amplitude - het doel van elke balanceeropdracht is dus om de vector naar het midden te drijven.
- Radiale afstand: de lengte van een vector vanaf de oorsprong is de amplitude. Concentrische cirkels geven de amplitudeschaal aan, bijvoorbeeld 1, 2 en 3 mm/s.
- Hoekpositie: De hoek van een vector is zijn fase. Volgens conventie staat 0° rechts (de 3 uur positie) en hoeken nemen toe tegen de klok in - 90° bovenaan, 180° links, 270° onderaan.
- Fasereferentie: de fasehoek wordt altijd gemeten ten opzichte van een eenmaal per omwenteling aangebrachte markering op de rotor, gemeten door een toerenteller of sleutelfase. Zonder die referentiepuls heeft fase - en dus het hele plot - geen betekenis.
Vectorgegevens lezen
Elke vector in het diagram is een volledige beschrijving van de trilling bij één toestand:
- Een vector die op 45° wijst met een lengte van 5 mm/s betekent dat er een trilling met een amplitude van 5 mm/s optreedt op 45° nadat het referentiemerk de sensor is gepasseerd.
- Meerdere vectoren kunnen samen in één diagram staan, zodat de hele geschiedenis van een balanceeropdracht - voor, tijdens en na de correctie - zichtbaar is op één grafiek.
Een vector is steno voor een sinusoïde: de lengte is de piekamplitude van de 1× rijsnelheid reactie en de hoek is de timing van die reactie ten opzichte van de asreferentie.
2. Polar Plots gebruiken via een balanceerprocedure
Het diagram komt tot zijn recht als een stap-voor-stap verslag van het werk.
De initiële trilling uitzetten
De eerste vector vertegenwoordigt de initiële onevenwicht voorwaarde. Deze “O”-vector (voor “Origineel”) legt zowel de grootte als de hoeklocatie van de onbalans veroorzaakte trilling vast - het startpunt van waaruit al het andere wordt gemeten.
Het proefgewicht effect toevoegen
Wanneer een proefgewicht is aangebracht en een proefdraaien wordt uitgevoerd, wordt een tweede vector “O+T” uitgezet, die het gecombineerde effect van de oorspronkelijke onbalans plus het proefgewicht weergeeft. Door het ene van het andere af te trekken (O+T - O), verschijnt het geïsoleerde effect van het testgewicht “T” als een eigen vector. Die vector van het proefgewichtseffect is in wezen een grafische vorm van de invloedscoëfficiënt voor het vliegtuig.
Het correctiegewicht berekenen
De vereiste correctiegewicht is degene die een trillingsvector produceert die precies tegengesteld is (een faseverschuiving van 180°) en even groot is als de oorspronkelijke “O”. Wanneer die tegengestelde vector bij O wordt opgeteld, komt de som uit op of vlakbij de oorsprong - nul trilling. De polaire plot maakt deze opheffing visueel duidelijk op een manier die een tabel met getallen nooit kan.
Verificatie
Nadat het correctiegewicht is geïnstalleerd, produceert een laatste verificatierun een nieuwe vector op hetzelfde diagram. Als de opdracht geslaagd is, ligt deze restvector heel dicht bij de oorsprong, wat een lage resterende onbalans.
3. Vectoroptelling op de poolcirkel
Een van de handigste eigenschappen van de poolplot is dat vectoren grafisch gecombineerd kunnen worden met de “tip-to-tail” methode:
- Om twee vectoren toe te voegen, plaats je de staart van de tweede op de punt van de eerste.
- De resultante loopt van de staart van de eerste vector naar de punt van de tweede.
- Hiermee kan een technicus direct visualiseren hoe afzonderlijke bronnen van onbalans worden gecombineerd - of geannuleerd.
Vectoraftrekken is gewoon omgekeerd optellen: draai de vector die wordt afgetrokken 180° om en tel hem op bij de andere vector. Dit is precies de bewerking die wordt gebruikt om het trial-weight effect te isoleren en het ligt ten grondslag aan de rekenkunde van eenvlaksbalancering. Voor het geval met twee vlakken wordt dezelfde geometrie toegepast op elk vlak, waarbij de kruiseffecten worden behandeld door de Invloedcoëfficiëntcalculator.
4. Waarom de visualisatie belangrijk is
Afgezien van de wiskunde verdient de polaire plot zijn plaats om verschillende praktische redenen:
- Intuïtieve weergave: Een cirkelvormig formaat past natuurlijk bij een roterend fenomeen, waardoor de hoekrelatie tussen onbalans en correctie gemakkelijk te begrijpen is.
- Volledige informatie: amplitude en fase in één compact diagram, zonder aparte diagrammen.
- Visuele kwaliteitscontrole: Fouten in de gegevensverzameling springen er vaak meteen uit. Als een testgewicht bijna geen verandering teweegbrengt, overlappen de twee vectoren elkaar - een duidelijk teken dat het gewicht te klein was of dat het systeem zich misdraagt.
- Documentatie: een goed gelabelde polaire plot is een uitstekende registratie, die de volledige progressie toont van initiële onbalans tot gecorrigeerde toestand voor een diagnostisch rapport.
- Probleemoplossing: Wanneer de balancering niet goed werkt, kan de plot de niet-lineaire systeemrespons blootleggen, een zachte voet, of meetfouten voordat er nog meer tijd wordt verspild.
5. Pooldiagrammen op moderne balanceerinstrumenten
Moderne draagbare balancers en software tekenen de polaire plot in realtime terwijl het werk vordert. Het instrument:
- plot elke meting automatisch als een vector;
- voert alle vectorwiskunde intern uit;
- toont de grafische plot en de numerieke resultaten naast elkaar;
- Hiermee kan de technicus inzoomen, pannen en annoteren voor documentatie.

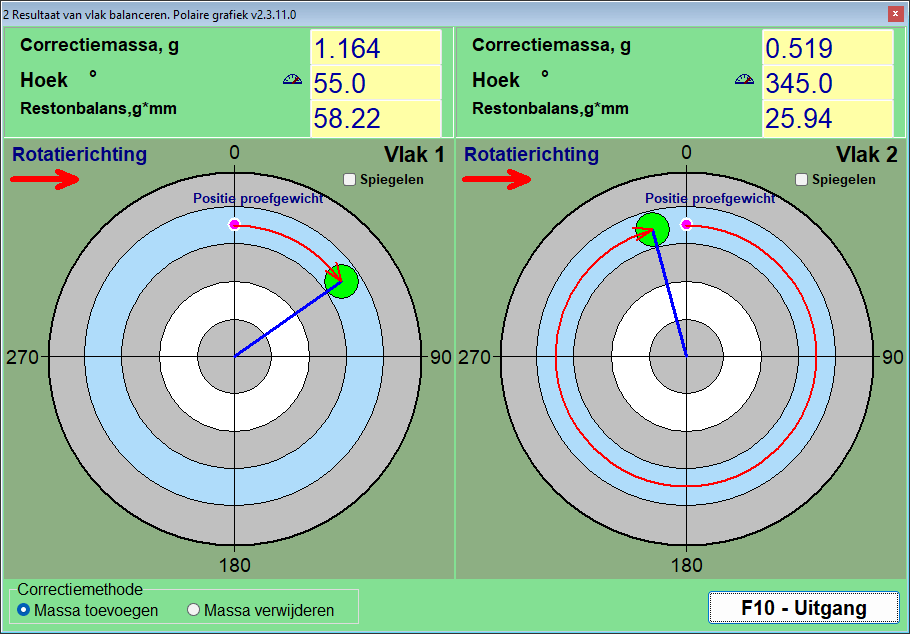

Een veldinstrument zoals de Balans-1a illustreert de workflow goed: als elke run voltooid is, plaatst het de O-, O+T- en trimvectoren op het scherm, leidt het automatisch de invloedscoëfficiënt af en presenteert het de correctiemassa en -hoek, klaar om toe te passen - terwijl de live polaire weergave de operator in een oogopslag laat bevestigen dat elke stap de vector naar het midden trekt. Op deze manier gebruikt op een draagbare analyser, De plot is zowel een hulpmiddel als een geestelijke controle.
Ondanks al deze automatisering blijft het kunnen lezen en interpreteren van een poolplot een essentiële vaardigheid. Het onthult de onderliggende fysica, laat een ingenieur de getallen van het instrument controleren en verandert een black-box resultaat in iets dat een mens kan vertrouwen en verklaren.
