Poliarinių grafikų supratimas rotoriaus balansavime
A poliarinė diagrama (dar vadinama poliarine diagrama ir glaudžiai susijusi su Nyquist diagrama (taikomas kitose vibracijos tyrimų srityse) yra apskritiminė diagrama, kurioje pateikiama vibracija duomenys kaip vektoriai. Kiekvienas vektorius vienu metu perteikia dvi informacijos dalis: amplitudė (stiprumas) ir fazės kampas (kryptis) pasirinktame matavimo taške. Atstumas nuo centro rodo amplitudę, o kampinė padėtis aplink apskritimą – fazę.
Polariniai grafikai yra svarbi vizualizavimo priemonė lauko balansavimas nes jos leidžia technikui iš pirmo žvilgsnio pamatyti, kaip vibracijos vektoriai kinta balansavimo proceso metu, ir grafiškai atlikti vektoriaus sudėtis ir atimti iš akies — paverčiant kitaip abstrakčią matematiką rotoriaus balansavimas į paveikslėlį.
1. Kaip skaityti poliarinę diagramą
Diagramos struktūros supratimas yra pirmasis žingsnis siekiant ją veiksmingai naudoti.
Koordinačių sistema
- Pradžios taškas (centras): reiškia nulines vibracijas. Kuo vektoriaus viršūnė yra arčiau centro, tuo mažesnė amplitudė – taigi kiekvieno balansavimo tikslas yra nukreipti vektorių į vidurį.
- Atstumas radialine kryptimi: Vektoriaus atstumas nuo pradžios taško yra jo amplitudė. Koncentriniai apskritimai žymi amplitudės skalę, pavyzdžiui, 1, 2 ir 3 mm/s.
- Kampinė padėtis: Vektoriaus kampas yra jo fazė. Pagal susitarimą 0° yra dešinėje (3 valandos padėtyje), o kampai didėja prieš laikrodžio rodyklę – 90° viršuje, 180° kairėje, 270° apačioje.
- Fazės nuoroda: fazės kampas visada matuojamas atsižvelgiant į rotoriuje esančią žymę, atitinkančią vieną apsisukimą, kurią fiksuoja tachometras arba raktinis fazorius. Be to atskaitos impulso fazė – ir kartu visas grafikas – netenka prasmės.
Vektorinių duomenų skaitymas
Kiekvienas diagramos vektorius yra išsamus vibracijos aprašymas vienomis sąlygomis:
- Vektorius, nukreiptas 45° kampu ir kurio ilgis yra 5 mm/s, reiškia 5 mm/s amplitudės vibraciją, atsirandančią praėjus 45° po to, kai atskaitos žymė praeina pro jutiklį.
- Vieną diagramą gali dalytis keli vektoriai, todėl visą balansavimo užduoties eigą – prieš koregavimą, jo metu ir po jo – galima matyti viename grafike.
Vektorius yra sinusoidės sutrumpinimas: jo ilgis atitinka 1× bėgimo greitis reakcija, o jos kampas rodo šios reakcijos laiko momentą, palyginti su veleno atskaitos tašku.
2. Poliarinių diagramų naudojimas taikant balansavimo procedūrą
Ši schema puikiai tinka kaip nuoseklus darbo eigos aprašymas.
Pradinio virpėjimo kreivės braižymas
Pirmasis vektorius atspindi pradinį disbalansas būseną. Šis “O” vektorius (reiškiantis “Original”) nustato tiek disbalanso sukeltos vibracijos dydį, tiek jos kampinę padėtį - atskaitos tašką, nuo kurio matuojama visa kita.
Bandomųjų svorių efekto įtraukimas
Kai bandomasis svoris yra sumontuotas ir bandomasis važiavimas atlikus šį veiksmą, nubraižomas antrasis vektorius „O+T“, atspindintis pirminio disbalanso ir bandomojo svorio bendrą poveikį. Atėmus vieną iš kito (O+T − O), išskirtinis bandomojo svorio „T“ poveikis atsispindi kaip atskiras vektorius. Šis bandomojo svorio poveikio vektorius iš esmės yra grafinė įtakos koeficientas for the plane.
Korekcinio svorio apskaičiavimas
The required korekcinis svoris yra tas, kuris sukuria vibracijos vektorių, kuris yra tiksliai priešingas (180° fazės poslinkis) ir lygus dydžiu pradiniam „O“. Kai tas priešingas vektorius sudedamas su O, jų suma atsiduria pradžios taške arba netoli jo – tai reiškia nulinę vibraciją. Poliarinė diagrama šį kompensavimą pavaizduoja vizualiai aiškiai taip, kaip to niekada nepavyktų padaryti skaičių lentelei.
Patvirtinimas
Įdiegus korekcinį svorį, atliekant galutinį patikrinimo ciklą toje pačioje diagramoje susidaro naujas vektorius. Jei užduotis pavyko, šis liekamasis vektorius atsiduria labai arti pradžios taško, o tai patvirtina mažą likutinis disbalansas.
3. Vektorių sudėtis poliarinėje diagramoje
Viena iš naudingiausių poliarinės diagramos savybių yra ta, kad vektorius galima grafiškai sudėti taikant “galas prie viršūnės” metodą:
- Norėdami sudėti du vektorius, antrojo vektoriaus galą padėkite prie pirmojo viršūnės.
- Rezultantas eina nuo pirmojo vektoriaus galo iki antrojo vektoriaus viršūnės.
- Tai leidžia technikui iš karto įvertinti, kaip atskiri disbalanso šaltiniai susideda arba neutralizuojasi.
Vektorių atimtis yra tiesiog atvirkštinis sudėties veiksmas: atimamą vektorių pasukite 180° kampu ir sudėkite jį su kitu. Būtent šis veiksmas naudojamas bandymo svorio poveikiui išskirti, ir jis yra pagrindas vienos plokštumos balansavimas. Dviejų plokštumų atveju kiekvienai plokštumai taikoma ta pati geometrija, o tarpusavio sąveikas apdoroja Įtakos koeficiento skaičiuoklė.
4. Kodėl vizualizacija yra svarbi
Be matematinių aspektų, poliarinis grafikas yra vertingas dėl kelių praktinių priežasčių:
- Intuityvus pateikimas: apskritiminis formatas natūraliai tinka sukamajam reiškiniui, todėl lengva suvokti kampinį santykį tarp disbalanso ir korekcijos.
- Išsami informacija: amplitudė ir fazė pateikiamos vienoje kompaktiškoje diagramoje, todėl nereikia atskirų diagramų.
- Vizualinė kokybės patikra: Duomenų rinkimo klaidos dažnai iš karto krinta į akis. Jei bandomasis svoris beveik nesukelia jokių pokyčių, abu vektoriai sutampa – tai aiškus ženklas, kad svoris buvo per mažas arba sistema veikia netinkamai.
- Dokumentacija: Tinkamai paženklintas poliarinis grafikas yra puikus įrašas, atspindintis visą procesą nuo pradinio disbalanso iki ištaisyto būvio diagnostinė ataskaita.
- Trikčių šalinimas: kai balansavimas vyksta netinkamai, grafikas gali atskleisti netiesinę sistemos reakciją, minkšta pėda, arba matavimo paklaida, kol dar nebus prarasta daugiau laiko.
5. Poliariniai grafikai šiuolaikiniuose balansavimo prietaisuose
Šiuolaikiniai nešiojamieji balansavimo įrenginiai ir programinė įranga realiuoju laiku braižo poliarinę diagramą, vykstant darbui. Prietaisas:
- kiekvieną matavimą automatiškai pavaizduoja kaip vektorių;
- visus vektorių skaičiavimus atlieka viduje;
- parodo grafiką ir skaičiavimo rezultatus vienoje vietoje;
- leidžia technikui keisti mastelį, perkelti vaizdą ir daryti pastabas dokumentacijai.

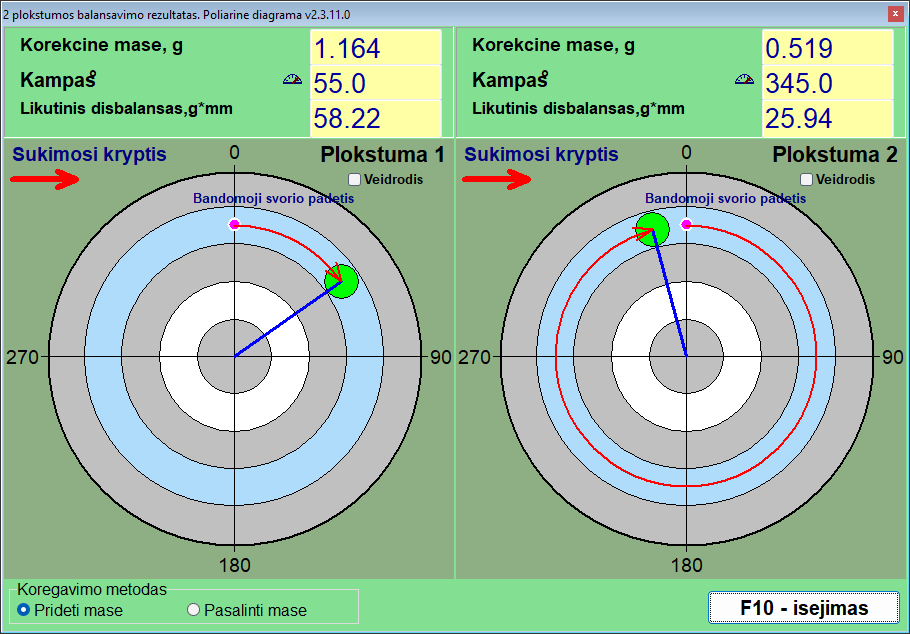

Toks lauko matavimo prietaisas kaip Balanset-1A gerai iliustruoja darbo eigą: baigus kiekvieną ciklą, ekrane rodomi O, O+T ir koregavimo vektoriai, automatiškai apskaičiuojamas įtakos koeficientas ir pateikiama koregavimo masė bei kampas, paruošti taikymui, o realaus laiko poliarinis vaizdas leidžia operatoriui iš pirmo žvilgsnio įsitikinti, kad kiekvienas žingsnis traukia vektorių link centro. Taikant šią metodiką nešiojamas analizatorius, grafikas yra ir darbo priemonė, ir patikimumo patikra.
Nepaisant visos šios automatizacijos, gebėjimas skaityti ir interpretuoti poliarinį grafiką išlieka nepakeičiamu įgūdžiu. Jis atskleidžia pagrindinius fizikos dėsnius, leidžia inžinieriui patikrinti prietaiso rodmenų teisingumą ir paverčia „juodosios dėžės“ rezultatą į kažką, kuo žmogus gali pasitikėti ir ką gali paaiškinti.
