Разбиране на полярните графики при балансиране на ротора
A полярна диаграма (наричана още полярна диаграма и тясно свързана с Диаграма на Найквист (използвана и в други области на вибрационната техника) е кръгова диаграма, която показва вибрация данни под формата на вектори. Всеки вектор съдържа едновременно две части информация: амплитуда (магнитуд) и фазов ъгъл (посоката) на вибрацията в избрана точка на измерване. Радиалното разстояние от центъра определя амплитудата; ъгловото положение по окръжността определя фазата.
Полярните диаграми са основен инструмент за визуализация в балансиране на полето тъй като позволяват на техника да види с един поглед как се променят векторите на вибрациите по време на балансирането и да ги представи графично събиране на вектори и изваждане на ум — превръщайки иначе абстрактната математика на балансиране на ротора в картина.
1. Как се чете полярна диаграма
Разбирането на структурата на диаграмата е първата стъпка към нейното ефективно използване.
Координатната система
- Начална точка (център): означава липса на вибрации. Колкото по-близо до центъра се намира върхът на вектора, толкова по-малка е амплитудата — затова целта на всяко балансиране е да се придвижи векторът към центъра.
- Радиално разстояние: Дължината на вектора от началната точка представлява неговата амплитуда. Концентрични кръгове обозначават скалата на амплитудата, например 1, 2 и 3 мм/с.
- Ъглова позиция: Ъгълът на вектора е неговата фаза. По конвенция 0° се намира вдясно (в положение „3 часа“), а ъглите нарастват обратно на часовниковата стрелка — 90° отгоре, 180° вляво, 270° отдолу.
- Фазова референция: фазовият ъгъл винаги се измерва спрямо отметката за едно завъртане на ротора, която се регистрира от тахометър или ключов фазор. Без този референтен импулс фазата — а оттам и цялата крива — нямат смисъл.
Четене на векторни данни
Всеки вектор на диаграмата представлява пълно описание на вибрацията при едно състояние:
- Вектор, насочен под ъгъл 45°, с дължина 5 мм/с, означава, че вибрация с амплитуда 5 мм/с възниква 45° след като референтната марка мине покрай сензора.
- Няколко вектора могат да се показват на една диаграма, така че цялата история на дадена задача по балансиране — преди, по време и след корекцията — е видима на един график.
Векторът е съкращение за синусоида: дължината му е пиковата амплитуда на 1× скорост на движение реакцията, а ъгълът й представлява времето на тази реакция спрямо референтната ос.
2. Използване на полярни диаграми чрез процедура за балансиране
Диаграмата се оказва изключително полезна като подробен отчет за хода на работата.
Изчертаване на началната вибрация
Първият вектор представлява началната дисбаланс условие. Този вектор „O“ (от „Original“ – „оригинален“) определя както амплитудата, така и ъгловото положение на вибрацията, предизвикана от дисбаланса — отправната точка, от която се измерва всичко останало.
Добавяне на ефекта от пробното тегло
Когато пробно тегло е монтиран и тестово пускане след като се извърши това, се изчертава втори вектор „O+T“, който представя комбинирания ефект от първоначалния дисбаланс и теглото на пробата. Чрез изваждане на едното от другото (O+T − O) изолираният ефект на теглото на пробата „T“ се появява като самостоятелен вектор. Този вектор на ефекта от теглото на пробата е, по същество, графично представяне на коефициент на влияние for the plane.
Изчисляване на коригиращия коефициент
The required корекционно тегло е този, който създава вектор на вибрация, точно противоположен (с фазово изместване от 180°) и с величина, равна на тази на първоначалното „O“. Когато този противоположен вектор се прибави към O, сумата се оказва в началната точка или близо до нея — нулева вибрация. Полярната диаграма прави това взаимно изключване визуално очевидно по начин, по който таблицата с числа никога не би могла.
Проверка
След като теглото за корекция бъде поставено, при окончателния проверъчен цикъл се получава нов вектор на същата диаграма. Ако операцията е успешна, този остатъчен вектор се намира много близо до началната точка, което потвърждава ниската остатъчен дисбаланс.
3. Сбор на вектори на полярната диаграма
Една от най-полезните характеристики на полярната диаграма е, че векторите могат да се съединяват графично чрез метода „от върха до края“:
- За да съберете два вектора, поставете края на втория върху върха на първия.
- Резултантната сила действа от края на първия вектор към върха на втория.
- Това позволява на техника веднага да види как отделните източници на дисбаланс се комбинират — или се неутрализират.
Векторното изваждане е просто обратното на събирането: обърнете изваждания вектор на 180° и го прибавете към другия. Това е точно операцията, използвана за изолиране на ефекта от пробното тегло, и тя е в основата на аритметиката на балансиране в една равнина. При случая с две равнини същата геометрия се прилага към всяка равнина, като взаимните въздействия се обработват от Калкулатор на коефициент на влияние.
4. Защо визуализацията е важна
Освен от математическа гледна точка, полярната диаграма си заслужава мястото по редица практични причини:
- Интуитивно представяне: Кръглата форма естествено подхожда на ротационно явление, което улеснява разбирането на ъгловото съотношение между дисбаланса и компенсацията.
- Пълна информация: амплитудата и фазата са представени на една компактна диаграма, без да е необходимо да се използват отделни графики.
- Визуална проверка на качеството: грешките при събирането на данни често се забелязват веднага. Ако пробната тежест не доведе до почти никаква промяна, двата вектора се припокриват — ясен знак, че тежестта е била твърде малка или че системата не функционира правилно.
- Документация: добре обозначената полярна диаграма е отличен график, който показва цялостния ход от първоначалния дисбаланс до коригираното състояние за диагностичен доклад.
- Отстраняване на неизправности: когато балансирането не работи правилно, графиката може да покаже нелинейна реакция на системата, а меко стъпалоили грешка в измерването, преди да се загуби още време.
5. Полярни диаграми на съвременните уреди за балансиране
Съвременните преносими балансиращи устройства и софтуер изчертават полярната диаграма в реално време по време на изпълнението на задачата. Уредът:
- автоматично изобразява всяко измерение като вектор;
- извършва цялата векторна математика вътрешно;
- показва графиката и числовите резултати един до друг;
- позволява на техника да мащабира, да премества изображението и да добавя бележки за целите на документацията.

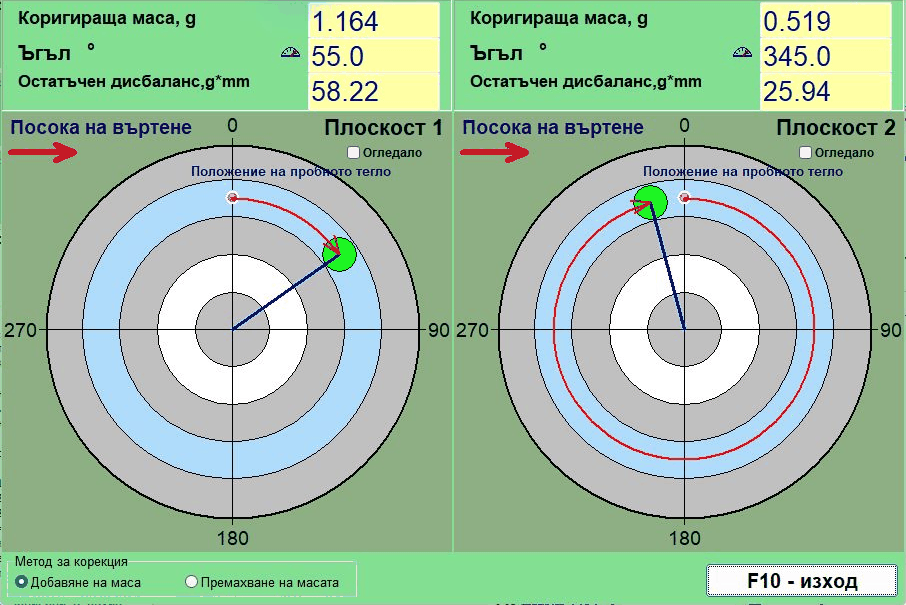

Полеви уред като Балансет-1а илюстрира добре работния процес: при завършването на всеки цикъл на екрана се извеждат векторите O, O+T и трим, автоматично се изчислява коефициентът на влияние и се показват коригиращата маса и ъгъл, готови за прилагане — докато дисплеят с полярна диаграма в реално време позволява на оператора да се увери с един поглед, че всяка стъпка придвижва вектора към центъра. Използван по този начин на преносим анализатор, сюжетът е едновременно работен инструмент и проверка за достоверност.
Въпреки цялата тази автоматизация, умението да се чете и интерпретира полярна диаграма остава от съществено значение. То разкрива основните физични принципи, позволява на инженера да провери достоверността на показанията на уреда и превръща резултата от „черната кутия“ в нещо, на което човек може да се довери и което може да обясни.
