ローターバランス調整における極座標プロットの理解
A 極座標 (極線図とも呼ばれる。 ナイキスト図 振動の仕事では別の場所で使われている）は、円形のグラフで表示される。 振動 データをベクトルとして扱う。各ベクトルは一度に2つの情報を運ぶ。 振幅 (マグニチュード）と 位相角 (選択された測定点における振動の（方向）。中心からの半径方向の距離は振幅を表し、円周上の角度位置は位相を表す。.
極座標プロットは、次のような場面で不可欠な視覚化ツールである。 フィールドバランシング 技術者がバランシングの実行中に振動ベクトルがどのように変化するかを一目で見ることができ、グラフィカルに表示されるからです。 ベクトル加算 の抽象的な数学が、目で見て引き算ができるようになるのだ。 ローターバランシング を写真に収めた。.
1.極座標プロットの読み方
ダイアグラムの解剖学を理解することは、ダイアグラムを効果的に使うための第一歩である。.
座標系
- 原点（中心点）： はゼロ振動を表します。ベクトルの先端が中心に近ければ近いほど、振幅は小さくなります。従って、すべてのバランシング作業の目標は、ベクトルを中心に向かわせることです。.
- 半径方向の距離： 原点からのベクトルの長さが振幅である。同心円は、例えば1、2、3mm/sのように振幅の目盛りを示す。.
- 角度位置： ベクトルの角度はその位相である。慣習上、0°は右（3時の位置）に位置し、角度は反時計回りに大きくなっていく-上が90°、左が180°、下が270°である。.
- 位相基準： によって感知され、位相角は常にローター上の1回転に1回のマークに対して測定される。 タコメーター または キーフェーザー. .この基準パルスがなければ、位相、ひいてはプロット全体が意味をなさない。.
ベクターデータの読み取り
図上の各ベクトルは、ある条件における振動の完全な記述である：
- 5mm/sの長さで45°を指すベクトルは、基準マークがセンサーを通過した45°後に発生する5mm/sの振幅の振動を意味する。.
- 複数のベクトルが1つのダイアグラムを共有できるため、バランシング作業の全履歴（修正前、修正中、修正後）を1つのチャートで見ることができます。.
ベクトルは正弦波の省略形である。 1× 走行速度 その角度は、シャフトの基準に対するその応答のタイミングである。.
2.バランシング手順によるポーラプロットの使用
ダイアグラムは、作業の段階的な記録として本領を発揮する。.
初期振動のプロット
最初のベクトルは初期値を表す。 アンバランス 条件。この “O ”ベクトル（“Original ”の意）は、アンバランスによって誘発された振動の大きさと角度位置の両方を固定するもので、他のすべての測定はここから開始されます。.
トライアルウェイト効果を加える
とき 試用重量 が装着され 試運転 O+T “がプロットされ、元のアンバランスとトライアルウェイトの複合効果を表す。一方のベクトルから他方のベクトル（O+T - O）を引くことで、トライアルウェイト ”T “の単独効果がそれ自身のベクトルとして現れる。このトライアルウェイトの効果ベクトルは、要するに 影響係数 飛行機のために。.
補正重量の計算
必要なもの 修正重量 は、元の “O ”と正反対の（180°位相がずれた）、大きさの等しい振動ベクトルを生成するものです。その反対ベクトルをOに足すと、その和は原点か原点に近いところに着地します。極座標プロットは、数字の表では決してできない方法で、このキャンセルを視覚的に明らかにします。.
検証
補正ウェイトの取り付け後、最終検証を行うと、同じダイアグラム上に新しいベクトルが生成される。ジョブに成功した場合、この残差ベクトルは原点に非常に近い位置にある。 残留アンバランス.
3.極座標上のベクトルの加算
極座標プロットの最も便利な特徴のひとつは、ベクトルを “tip-to-tail ”法でグラフィカルに組み合わせることができることである：
- 2つのベクトルを足すには、2つ目のベクトルの尾を1つ目のベクトルの先端に置く。.
- その結果、1つ目のベクトルの最後尾から2つ目のベクトルの先端に向かう。.
- これにより技術者は、別々のアンバランス・ソースがどのように組み合わされ、あるいはキャンセルされるかを即座に視覚化することができる。.
ベクトルの引き算とは、単純に足し算を逆にしたもので、引き算するベクトルを180度反転させ、もう一方のベクトルに足し算する。これはまさに、トライアルウェイト効果を分離するために使われる操作であり、以下の演算を支えている。 単面バランス. .2プレーンの場合、同じジオメトリが各プレーンに適用され、クロス効果は 影響係数計算機.
4.視覚化が重要な理由
数学だけでなく、極地プロットはいくつかの実用的な理由でその地位を獲得している：
- 直感的な表現： 円形フォーマットは回転現象に適しており、アンバランスと補正の角度関係を把握しやすい。.
- 完全な情報： 振幅と位相が1つのコンパクトなダイアグラムに収まっているため、別々のチャートを用意する必要がない。.
- 目視による品質チェック： データ収集のエラーは、すぐに判明することが多い。ウェイトを試した結果、ほとんど変化がなかった場合、2つのベクトルは重なり合い、ウェイトが小さすぎるか、システムが誤動作していることを示す。.
- ドキュメント: よくラベル付けされた極座標プロットは優れた記録であり、初期アンバランスから補正された状態までのすべての経過を示す。 診断レポート.
- トラブルシューティング: バランシングがうまくいかない場合、プロットは非線形のシステム応答、すなわち 柔らかい足, 時間を無駄にする前に。.
5.最新のバランシング機器のポーラープロット
現代のポータブルバランサーとソフトウェアは、作業の進行に合わせてリアルタイムで極プロットを描画します。測定器
- 各測定値を自動的にベクトルとしてプロットする；;
- は内部ですべてのベクトル数学を実行する；;
- は、グラフプロットと数値結果を並べて示している；;
- 技術者は、ズーム、パン、注釈を付けて文書化することができます。.

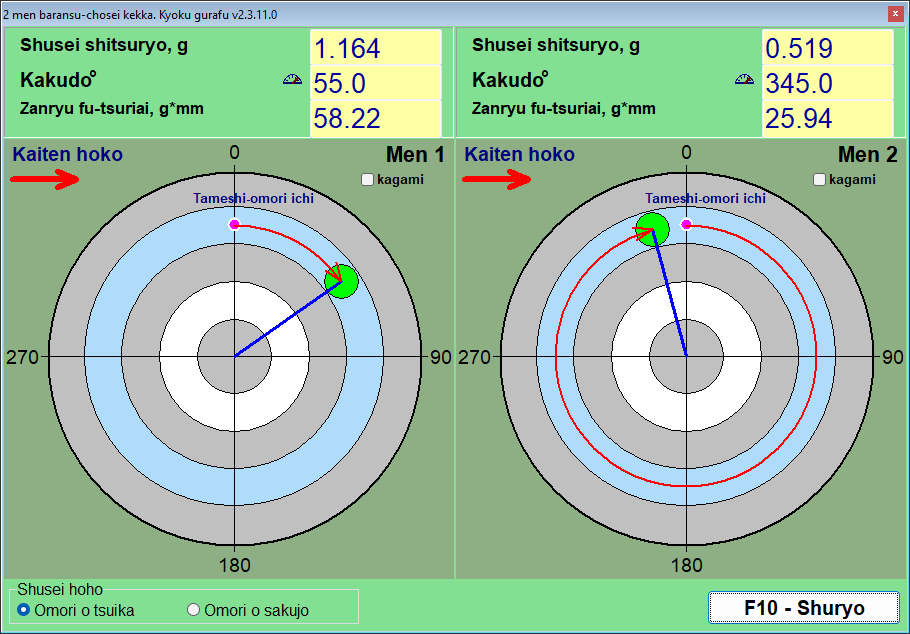

のようなフィールド機器。 バランセット-1A 各走行が完了すると、O、O+T、トリムベクトルが画面に表示され、影響係数が自動的に導き出され、補正質量と補正角度が表示されます。この方法で 携帯型分析装置, 筋書きは作業道具であり、正気度をチェックするものでもある。.
これだけ自動化が進んでいるにもかかわらず、極座標図を読み解く能力は依然として不可欠なスキルである。極座標図を読み解くことで、根底にある物理学が明らかになり、エンジニアは計測器の数値を正しくチェックすることができ、ブラックボックス化された結果を人間が信頼し説明できるものに変えることができる。.
