Pārkarinātu rotoru izpratne
Definīcija: Kas ir pārkarināts rotors?
An pārkarināts rotors (saukts arī par konsoles rotoru vai konsoles rotoru) ir rotors konfigurācija, kurā rotējošā masa stiepjas ārpus atbalsta gultņiem un ir uzstādīta konsolveida veidā. Šajā konstrukcijā rotors ir atbalstīts tikai no vienas puses, un darba elements (lāpstiņritenis, ventilatora ritenis, slīpripa utt.) karājas pāri gultņa atbalstam, nevis atrodas starp diviem gultņiem.
Šī konfigurācija ir izplatīta daudzos rūpniecisko iekārtu veidos un rada unikālus izaicinājumus līdzsvarošana pastiprināšanas dēļ nelīdzsvarotība spēki, kas rodas konsoles darbības rezultātā.
Bieži sastopami pārkarinātu rotoru piemēri
Pārkarināti rotoru modeļi ir plaši izplatīti rūpnieciskos un komerciālos lietojumos:
HVAC un rūpnieciskie ventilatori
- Centrbēdzes ventilatora lāpstiņriteņi, kas stiepjas no motora vārpstām
- Aksiālie dzesēšanas ventilatori, kas uzstādīti uz motora gala zvaniņiem
- Uz pjedestāla montējami rūpnieciskie ventilatori
Sūkņi
- Vienpakāpes centrbēdzes sūkņa lāpstiņriteņi
- Cieši savienoti sūkņi, kuros lāpstiņritenis stiepjas ārpus motora gultņa
Darbgaldi
- Slīpripas uz pārkarinātām vārpstām
- Frēzmašīnas un instrumentu turētāji
- Virpošanas patronas
Jaudas pārvade
- Skriemeļi un skrūvītes, kas uzstādītas uz motora vārpstām
- Zobrati uz pagarinātām vārpstām
- Ķēdes zobrati
Apstrādes iekārtas
- Maisītāju maisītāji un lāpstiņriteņi
- Turbīnu lāpstiņas uz turbīnu vārpstām
Kāpēc pārkarinātais dizains?
Neskatoties uz balansēšanas izaicinājumiem, pārkarinātie rotori piedāvā ievērojamas praktiskas priekšrocības:
1. Pieejamība
Darba elements ir viegli pieejams pārbaudei, apkopei un nomaiņai, neizjaucot visu mašīnu vai nebojājot gultņus.
2. Vienkāršība un izmaksas
Viena gultņa atbalsta likvidēšana samazina mehānisko sarežģītību, detaļu skaitu un ražošanas izmaksas.
3. Telpas efektivitāte
Kompaktajai konstrukcijai ir nepieciešama mazāka aksiālā atstarpe nekā starpgultņu izkārtojumam.
4. Vienkārša montāža
Komponentes bieži var uzstādīt tieši uz standarta motora vārpstām vai esošajām mašīnām bez pielāgotiem savienojuma risinājumiem.
5. Procesa prasības
Dažos pielietojumos (sūkņos, maisītājos, ķīmiskajā apstrādē) ir nepieciešams, lai darba elements atrastos tikai vienā pusē, lai piekļūtu procesa šķidrumam vai materiālam.
Unikāli līdzsvarošanas izaicinājumi
Pārkarināti rotori rada vairākas problēmas, kas padara tos jutīgākus pret nelīdzsvarotību nekā konstrukcijas ar starpgultņiem:
1. Momenta pastiprināšana
Jebkurš nelīdzsvarotība pārkarinātā rotorā rodas ne tikai centrbēdzes spēks, bet arī moments (griezes moments) ap gultņa balstu. Jo tālāk masa atrodas no gultņiem, jo lielāks ir šis moments, pastiprinot pat neliela disbalansa ietekmi. To apraksta sviras princips: spēks × attālums = moments.
2. Augstas nesošās slodzes
Konsoles konfigurācija rada lielas radiālās un momenta slodzes gultņiem, īpaši gultnim, kas atrodas vistuvāk rotoram. Disbalanss saasina šīs slodzes, paātrinot gultņu nodilumu.
3. Vārpstas saliekšanās un novirze
Konsoles vārpsta ir pakļauta lieces spēkiem, un pat neliela nelīdzsvarotība var izraisīt ievērojamu vārpstas novirzi pārkares galā, īpaši lielākos ātrumos vai ar lielākiem pārkares attālumiem.
4. Sakabes un atslēgas gropes efekti
Daudzi rotori ar pārkarēm ir piestiprināti pie motora vārpstām, izmantojot ķīļus, regulēšanas skrūves vai savienojumus. Šie savienojumi var radīt vai mainīt nelīdzsvarotību, un jebkura vaļība ievērojami pasliktina vibrāciju.
5. Jūtība pret uzstādīšanu
Nepareiza montāža (nav pilnībā novietota uz vārpstas, novietota leņķī, vaļīgi stiprinājumi) vairāk ietekmē rotorus ar pārkarēm nekā rotorus ar starpgultņiem.
Pārkarinātu rotoru balansēšanas apsvērumi

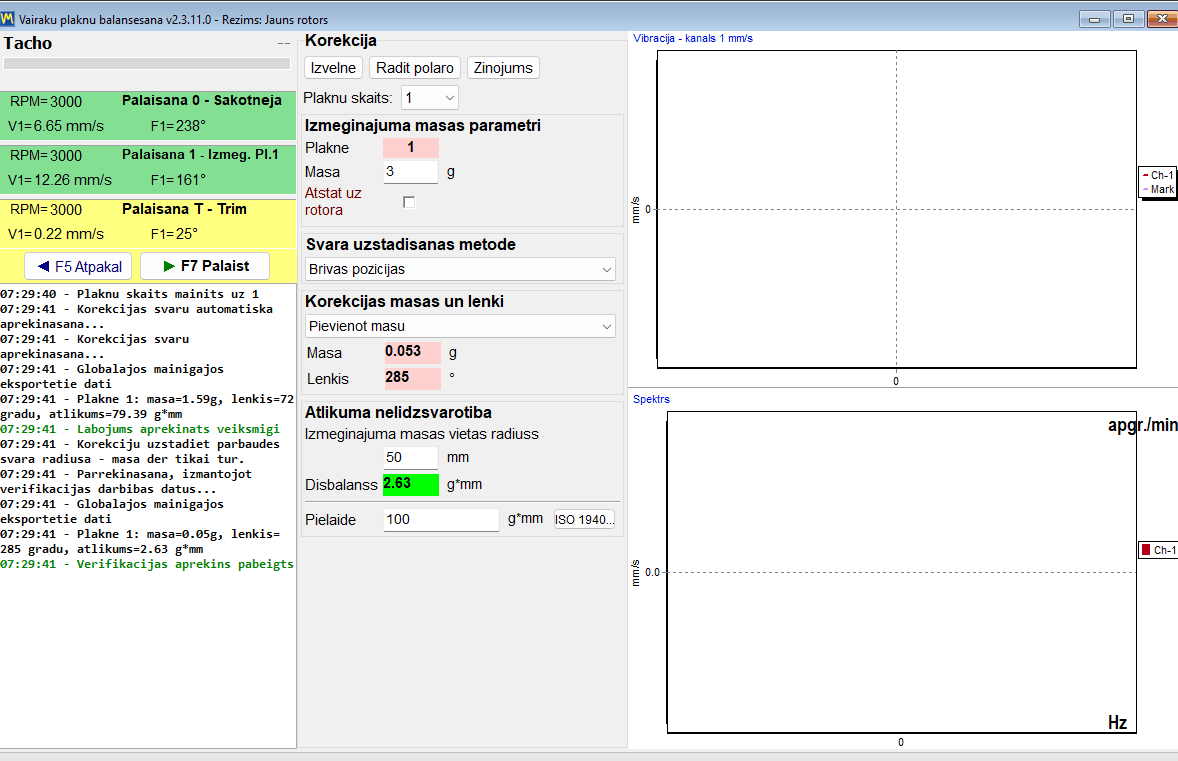

Parasti pietiek ar vienu plakni
Lielākā daļa pārkarināto rotoru aksiālajā virzienā ir relatīvi īsi, un tos var efektīvi līdzsvarot, izmantojot vienas plaknes balansēšana. The korekcijas plakne parasti atrodas uz paša rotora vispieejamākajā vietā.
Statiskais un dinamiskais līdzsvars
- Statiskais līdzsvars: Nodrošina, ka rotora masas centrs atrodas uz rotācijas ass. Diskveida rotoriem ar pārkarēm bieži vien pietiek ar statisko līdzsvaru.
- Dinamiskais līdzsvars: Garākiem pārkarinātiem rotoriem vai tiem, kuriem ir ievērojams aksiālais biezums, var būt nepieciešama dinamiskā balansēšana divās plaknēs, lai novērstu pāra nelīdzsvarotība.
Pārkares attālums ir svarīgs
Jo lielāks ir pārkares attālums (attālums no tuvākā gultņa līdz rotora masas centram), jo kritiskāka ir līdzsvara kvalitāte. Parasti:
- Īsa pārkare (L/D < 0,3): Mazāk jutīgi, tiek piemērotas standarta svaru pielaides
- Mērena pārkare (0,3 < Zema/Zema < 0,7): Jūtīgāks, apsveriet stingrākas pielaides
- Liela pārkare (L/D > 0,7): Augsta jutīguma pakāpe, nepieciešama rūpīga balansēšana un var būt nepieciešama dinamiska līdzsvarošana
Kur L ir pārkares garums un D ir rotora diametrs.
Labākā prakse pārkarinātu rotoru balansēšanai
1. Ja iespējams, līdzsvarojiet galīgajā instalētajā konfigurācijā
Pārkarināti rotori ir īpaši jutīgi pret to, kā tie ir uzstādīti. Ideālā gadījumā veiciet lauka balansēšana ar rotoru, kas uzstādīts uz vārpstas, tā galīgajā darba konfigurācijā.
2. Pārbaudiet drošu stiprinājumu
Pirms balansēšanas pārliecinieties, ka:
- Visi stiprinājuma elementi (skrūves, bultskrūves, atslēgas) ir pareizi pievilkti
- Rotors ir pilnībā novietots uz vārpstas bez spraugām
- Visas atslēgas rievas ir pareizi uzstādītas bez pārmērīgas atstarpes
- Rotors ir perpendikulārs vārpstai (nav saspiests vai leņķī)
3. Izmantojiet atbilstošu korekcijas rādiusu
Vieta korekcijas svari pēc iespējas lielākā rādiusā (parasti ārējā diametra tuvumā). Tas maksimāli palielina katra korekcijas svara grama efektu, ļaujot pievienot mazākus svarus.
4. Pārbaudiet, vai nav izvirzījuma
Mērīšanas vārpsta izskrējiens pirms balansēšanas. Pārmērīga izkrišana (ekscentriskums, svārstības, saliekta vārpsta) neļaus sasniegt labu līdzsvaru un vispirms ir jānovērš.
5. Momentu efektu ņemšana vērā vibrācijas mērīšanā
Mērot vibrācija Uzstādot rotoru ar pārkarēm, veiciet mērījumus gan piedziņas gala, gan pretējā gala gultņos, ja tie ir pieejami. Vibrācijas modelis dažādās vietās ievērojami atšķirsies pārkares radītā momenta dēļ.
6. Izmantojiet stingrākas pielaides
Pastiprināšanas efektu dēļ apsveriet iespēju norādīt vienu G klase stingrāk nekā tiktu izmantots līdzvērtīgam starpgultņu rotoram. Piemēram, kritiskiem lietojumiem izmantojiet G 2,5, nevis G 6,3.
Bieži sastopamas problēmas un risinājumi
Problēma: Pēc balansēšanas atgriežas vibrācija
Iespējamie cēloņi:
- Vaļīgi stiprinājuma elementi darbības laikā kļuva vaļīgi
- Korekcijas svari ir nobīdījušies vai nokrituši
- Materiāla uzkrāšanās vai erozija mainīja līdzsvara stāvokli
- Termiskā izaugsme izraisīja nobīdes
Risinājumi: Izmantojiet vītņu fiksācijas masas, piemetiniet vai pastāvīgi piestipriniet korekcijas atsvarus, izveidojiet regulāru pārbaužu grafiku.
Problēma: Nevar sasniegt pieņemamu līdzsvaru
Iespējamie cēloņi:
- Vārpstas izvirzījums vai saliekta vārpsta
- Gultņu nodilums vai pārmērīga klīrensa
- Strukturālā rezonanse darba ātrumā
- Slikts rotora stiprinājums (nogriezts, nav pilnībā ievietots)
Risinājumi: Pirms balansēšanas novērsiet mehāniskās problēmas, pārbaudiet vārpstas taisnumu, nomainiet nolietotos gultņus un pārbaudiet pareizu stiprinājumu.
Jaunu iekārtu projektēšanas apsvērumi
Projektējot iekārtas ar pārkarinātiem rotoriem:
- Samazināt pārkari: Saglabājiet pārkares attālumu pēc iespējas īsāku
- Nostipriniet vārpstu: Izmantojiet lielāka diametra vārpstas, lai pretotos locīšanai
- Izmantojiet izturīgus gultņus: Norādiet gultņus ar atbilstošu radiālo un momenta slodzi
- Nodrošināt līdzsvara iespējas: Korekcijas plakņu vai pieejamu vietu projektēšana balansēšanas atsvaru pievienošanai/noņemšanai
- Apsveriet iepriekšēju balansēšanu: Ja iespējams, pirms uzstādīšanas līdzsvarojiet rotora elementu
- Norādiet atbilstošās pielaides: Nepārspīlējiet ar specifikācijām, taču atzīstiet, ka pārkarenām konstrukcijām ir nepieciešams labs līdzsvars.
Nozares standarti un vadlīnijas
Lai gan pārkarinātiem rotoriem nav atsevišķu balansēšanas standartu, uz tiem attiecas vispārīgie balansēšanas standarti ar īpašām piezīmēm:
- ISO 21940-11: Sniedz G klases izvēles vadlīnijas, kas piemērojamas rotoriem ar pārkarēm
- API 610 (centrbēdzes sūkņi): Norāda pārkarinātu sūkņa lāpstiņriteņu balansēšanas kvalitāti
- ANSI/AGMA standarti: Sniedziet norādījumus par pārkarinātu zobratu un skriemeļu balansēšanu
Parasti izmantojiet standarta balansēšanas pakāpes, taču ņemiet vērā, ka pārkares konfigurācijām varētu būt ieteicams par vienu pakāpi stingrāks, lai kompensētu pastiprinājuma efektus.
