Понимание конструкции роторов с выступом
Частотная характеристика консольный ротор — также называемый консольным или выносным ротором — представляет собой ротор конфигурация, при которой вращающаяся масса выступает наружу за пределами опорных подшипников, а не располагаясь между ними. Ротор опирается только с одной стороны, при этом рабочий элемент (крыльчатка, вентиляторное колесо, шлифовальный круг и т. п.) выступает за пределы опоры подшипника, как трамплин для прыжков в воду, свисающий с крепления. Такая конструкция чрезвычайно распространена в промышленном оборудовании и характеризуется рядом отличительных балансировка проблемы, поскольку консольная конструкция усиливает влияние любых дисбаланс за счет использования эффекта выноса. Понимание этого эффекта усиления — и умение им пользоваться — является залогом плавной и надежной работы машин с выносом.
1. Распространенные примеры роторов с выступом
Конструкции с выступом широко используются в промышленности и коммерческом секторе. Одинаковая консольная схема встречается в самых разных типах оборудования:
Вентиляторы для систем отопления, вентиляции и кондиционирования воздуха, а также промышленные вентиляторы
- Рабочие колеса центробежных вентиляторов, выступающие из валов двигателей.
- Осевые вентиляторы, установленные на торцевых крышках двигателя.
- Промышленные вентиляторы на подставке — частый предмет обсуждения в контексте вентиляторов дефекты вентиляторов.
Насосы
- Рабочие колеса одноступенчатых центробежных насосов.
- Насосы с прямым приводом, в которых рабочее колесо выходит непосредственно из подшипника двигателя.
Станки
- Шлифовальные круги на консольных шпинделях.
- Фрезы и держатели инструмента.
- Токарные патроны.
Силовая передача
- Шкивы и блоки, установленные на валах двигателей.
- Зубчатые колеса на удлиненных валах.
- Звездочки цепи.
Оборудование для переработки
- Мешалки и рабочие колеса.
- Лопатки турбины на валах турбины.
2. Почему выбрана конструкция с выступом?
Несмотря на сложности, связанные с обеспечением баланса, роторы с выступом обладают значительными практическим преимуществами — и именно поэтому конструкторы продолжают отдавать им предпочтение:
1. Доступность
К рабочему элементу легко получить доступ для осмотра, технического обслуживания и замены без необходимости разборки всей машины или демонтажа подшипников.
2. Простота и стоимость
Отказ от одной опоры подшипника позволяет снизить механическую сложность конструкции, количество деталей и производственные затраты.
3. Эффективное использование пространства
Компактная конструкция занимает меньше осевого пространства, чем конструкция с промежуточными подшипниками.
4. Простота монтажа
Компоненты часто можно устанавливать непосредственно на валы стандартных двигателей или на имеющееся оборудование без использования специальных муфтовых соединений.
5. Требования к процессам
В некоторых областях применения — например, в насосах, смесителях и химической промышленности — рабочий элемент должен располагаться только с одной стороны, чтобы обеспечить доступ к технологической жидкости или материалу.
3. Особые проблемы с балансировкой
Роторы с выступом по своей конструкции более чувствительны к дисбалансу, чем конструкции с подшипниками, расположенными по обе стороны вала, и это обусловлено несколькими дополнительными причинами:
1. Усиление момента
Любой дисбаланс в роторе с выступом создает не только центробежная сила но также и момент (несколько моментов) относительно опоры подшипника. Чем дальше масса расположена от подшипников, тем больше этот момент, поэтому даже небольшой дисбаланс усиливается. Это прямо следует из принципа рычага: Сила × расстояние = момент силы. Именно поэтому рабочее колесо с большим вылетом может создавать угрожающие нагрузки на подшипники из-за обманчиво незначительного места дисбаланса — и Калькулятор центробежной силы, вызванной дисбалансом позволяет легко представить себе рост этой силы, пропорциональный квадрату скорости.
2. Высокие нагрузки на подшипники
Конструкция консольного типа создает высокие радиальные и моментные нагрузки на подшипники, особенно на тот, который находится ближе всего к ротору. Дисбаланс усугубляет эти нагрузки и ускоряет износ подшипников.
3. Изгиб и прогиб вала
Консольный вал подвержен изгибу, и даже небольшой дисбаланс может привести к значительному прогибу на консольном конце — особенно при высоких скоростях или при большом вылете. Отличить это от настоящего изгиб вала является частью диагностической работы.
4. Влияние муфты и шпоночного паза
Многие роторы с выступом крепятся к валам двигателей с помощью шпонок, стопорных винтов или муфт. Такие соединения могут вызывать или изменять дисбаланс, и любые Ослабление значительно усиливает вибрацию.
5. Чувствительность к условиям установки
Неправильная установка — неполное прилегание к валу, наклон под углом или ослабленные крепежные элементы — оказывает гораздо более заметное влияние на ротор с выступом, чем на конструкцию с подшипниками, расположенными по обе стороны, отчасти потому, что такие ошибки приводят к эксцентриситет именно в той точке, где плечо рычага максимально длинное.
4. Факторы, влияющие на балансировку роторов с выступом
Обычно достаточно одной плоскости
Большинство роторов с выступом имеют относительно небольшую длину в осевом направлении и могут быть эффективно отбалансированы с помощью одноплоскостная балансировка. Сайт плоскость коррекции обычно находится на самом роторе, в наиболее доступном месте.
Статический и динамический баланс
- Статический баланс: приводит центр масс ротора в точку, лежащую на оси вращения. Для дискообразных роторов с выступом статическая балансировка зачастую бывает достаточной.
- Динамический баланс: В случае роторов с большим вылетом или значительной осевой толщиной может потребоваться динамическая балансировка в двух плоскостях для устранения моментный дисбаланс.
Расстояние вылета имеет значение
Чем больше вылет — расстояние от ближайшего подшипника до центра масс ротора — тем важнее становится качество балансировки. В качестве общего практического правила, выражаемого соотношением длины вылета L к диаметру ротора D:
- Короткий вылет (L/D < 0,3): менее чувствительна; применяются стандартные допуски балансировки.
- Умеренный вылет (0,3 < L/D < 0,7): более чувствительным; следует предусмотреть более жесткие допуски.
- Большой вылет (L/D > 0,7): весьма чувствительна; требует тщательной балансировки, возможно, потребуется полная динамическая (двухплоскостная) балансировка.
Здесь L — длина вылета, а D — диаметр ротора.
5. Передовой опыт балансировки роторов с выступом
1. По возможности обеспечить сбалансированность в окончательной конфигурации

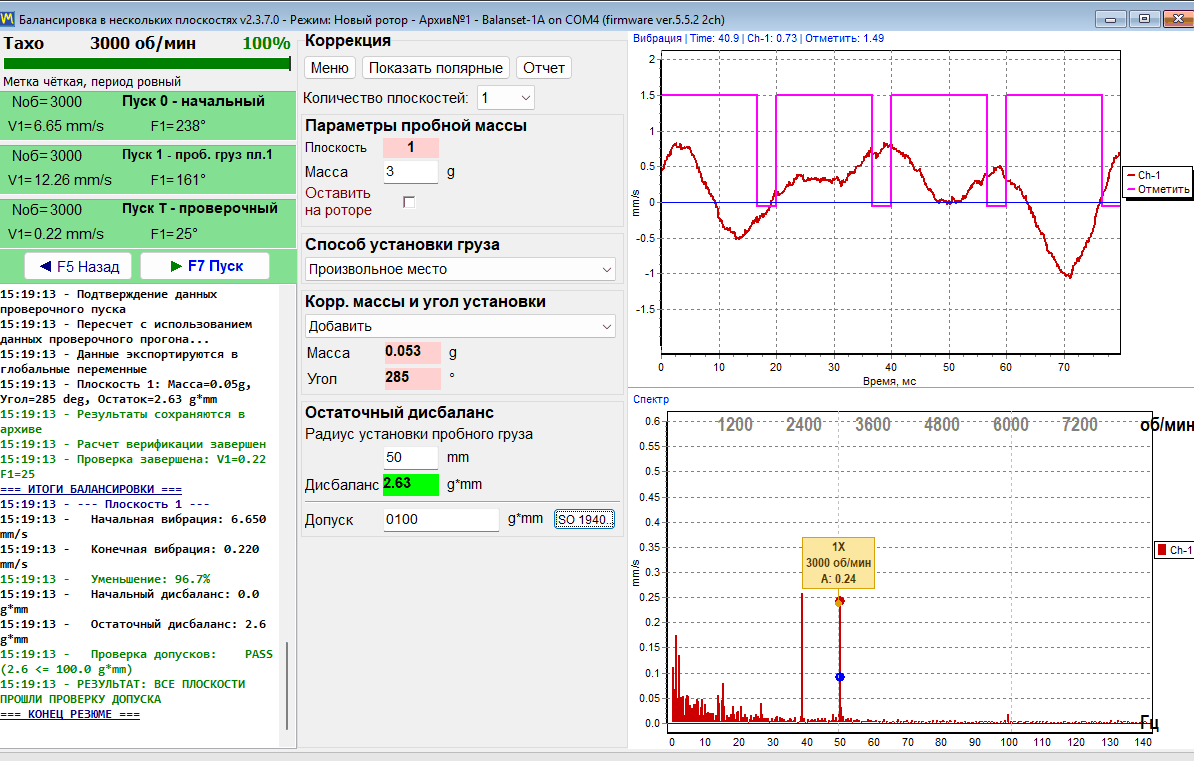

Роторы с выступом особенно чувствительны к способу крепления, поэтому наиболее точные результаты можно получить при балансировка на месте с ротором, установленным на собственном валу в окончательной рабочей конфигурации. Переносная двухканальная система, такая как Balanset-1A для этого подходит как нельзя лучше: он измеряет 1× вибрация амплитуда и фаза в точке опоры вычисляет коэффициенты влияния, и действует на подшипники самого станка при рабочей скорости — поэтому все факторы сборки, монтажа и теплового воздействия, к которым так чувствительны роторы с выступом, учитываются при балансировке, а не игнорируются на балансировочной машине.
2. Убедитесь в надежности крепления
Перед балансировкой убедитесь, что:
- Все крепежные элементы (стопорные винты, болты, шпонки) надежно затянуты
- Ротор плотно прилегает к валу, зазоров нет
- Все шпоночные пазы установлены надлежащим образом без излишнего зазора
- Ротор расположен перпендикулярно валу (не наклонен и не повернут)
3. Используйте подходящий радиус коррекции
Место корректирующих грузов на максимально возможном радиусе, как правило, вблизи внешнего диаметра. Это позволяет максимально увеличить эффективность каждого грамма корректирующего материала, благодаря чему для достижения нужного результата требуется меньшее количество материала. A калькулятор пробного веса помогает правильно подобрать вес первого пробного груза с учетом массы и скорости ротора.
4. Проверьте биение
Измерить вал биение перед балансировкой. Чрезмерное биение — эксцентриситет, колебания или погнутый вал — не позволит добиться качественной балансировки и должно быть устранено в первую очередь.
5. Учет влияния момента при измерении вибрации
При измерении вибрации на валу с выступом следует производить замеры как на подшипнике приводной стороны, так и на подшипнике неприводной стороны, если к ним есть доступ. Из-за момента, создаваемого выступом, характер вибрации в этих двух точках может значительно различаться.
6. Использовать более жесткие допуски
В связи с эффектом усиления рекомендуется указать один G-класс более жесткие, чем для аналогичного ротора с промежуточными подшипниками — например, G 2,5 вместо G 6,3 для критически важных применений. Соответствующий допустимый остаточный дисбаланс легко определить с помощью калькулятор остаточного дисбаланса (ISO 21940-11).
6. Распространенные проблемы и их решения
Проблема: вибрация появляется снова после балансировки
Возможные причины:
- Во время эксплуатации ослаблась крепежная фурнитура
- Корректирующие грузы, которые сместились или отвалились.
- Накопление материала или эрозия, которые нарушили состояние равновесия.
- Тепловой рост что привело к смещению.
Решения: Используйте фиксаторы резьбы, приваривайте или прочно закрепляйте утяжелители, составьте график регулярных проверок.
Проблема: не удается достичь приемлемого баланса
Возможные причины:
- Биение вала или погнутый вал.
- Износ подшипника или чрезмерный зазор.
- Структурный резонанс на рабочей скорости.
- Неправильное крепление ротора (ротор наклонен, не до конца зафиксирован).
Решения: Перед балансировкой устраните механические неисправности — проверьте прямолинейность вала, замените изношенные подшипники и убедитесь в правильности крепления.
7. Рекомендации по проектированию нового оборудования
При проектировании оборудования с консольными роторами:
- Свести к минимуму выступ: Сделайте вылет как можно короче, насколько это возможно.
- Упрочнить вал: используйте валы большего диаметра для обеспечения устойчивости к изгибу.
- Используйте прочные подшипники: Выберите подшипники с достаточной радиальной и моментной нагрузочной способностью
- Обеспечить возможность балансировки: предусмотреть в конструкции плоскости корректировки или доступные места для установки или снятия уравновешивающих грузов.
- Рассмотрите возможность предварительной балансировки: по возможности отбалансируйте роторный элемент перед установкой, в идеале на балансировочный станок.
- Укажите соответствующие допуски: Не стоит переусердствовать с техническими характеристиками, но следует помнить, что конструкции с выступом требуют хорошего баланса
8. Отраслевые стандарты и рекомендации
Для роторов с выступом не существует отдельных стандартов балансировки; на них распространяются общие стандарты балансировки с некоторыми особыми замечаниями:
- ISO 21940-11: современный стандарт (включающий в себя прежний стандарт ISO 1940-1), который содержит рекомендации по выбору класса G для роторов с выступом.
- API 610 (центробежные насосы): определяет качество балансировки для рабочих колес насосов с выступом.
- Стандарты ANSI/AGMA: Предоставить рекомендации по балансировке консольных шестерен и шкивов
Общий принцип заключается в применении стандартных значений баланса, при этом следует учитывать, что в конфигурациях с выступом часто целесообразно использовать значение на один класс жестче, чтобы компенсировать эффект усиления — небольшая корректировка допуском на балансировку что с лихвой окупается благодаря долговечности и надежности.
