Două sisteme de evaluare — nu le confundați
| Sistem | Unitate | Ce evaluează | Când se folosește |
|---|---|---|---|
| ISO 10816 / 20816 | mm/s (viteza de vibrație RMS) | Mașina asamblată, pe suporturile sale | Echilibrare pe teren, recepția mașinii |
| ISO 1940 / 21940-11 | g·mm (dezechilibru rezidual), clase G | Rotorul propriu-zis | Mașini de echilibrat, fișa tehnică a rotorului |
Aparatul afișează ambele: vibrația în mm/s și dezechilibrul rezidual în g·mm.
Evaluare prin vibrație (mm/s)
Scala generală (mașini industriale tipice):
| Zonă | RMS, mm/s | Sens |
|---|---|---|
| A | până la 1,4 | excelent — ca la o mașină nouă |
| B | 1,4 – 2,8 | bun — potrivit pentru exploatare pe termen lung |
| C | 2,8 – 4,5 | acceptabil pentru un timp limitat — planificați măsuri |
| D | peste 4,5 | inacceptabil — risc de avarie |
Ajustări pentru teren:
- Mulcitoare/mașini de tuns iarbă: până la 4,8 mm/s este normal; pe suporturi elastice (cu arcuri) până la 7,1 mm/s; cu factorul agricol de 1,2–1,3, “sub 8 mm/s este deja un rezultat bun”. Urmărirea a 0,5 mm/s pe un mulcitor nu are sens.
- Ventilatoare (ISO 14694): montarea elastică (suporturi din cauciuc) are propriile limite — o mașină cu o componentă 1x de 3,05 mm/s pe suporturi de cauciuc este evaluată ca “bun”. Uneori producătorul stabilește propria limită (exemplu real: 2,78 mm/s).
- Urmăriți nu doar vibrația globală, ci și componenta 1x: echilibrarea reduce exact această componentă. Dacă vibrația globală este 5 mm/s, dar 1x este doar 1 mm/s, continuarea echilibrării nu mai aduce aproape niciun beneficiu — restul este “produs” de alte cauze.
Evaluare prin dezechilibru rezidual (g·mm, clase G)
O clasă G reprezintă “dezechilibrul specific” admisibil, ținând cont de turație. Cu cât se rotește mai repede, cu atât toleranța este mai mică.
| Grad | Utilizare tipică |
|---|---|
| G16 | arbori cardanici, rotoare agricole |
| G6.3 | ventilatoare, tamburi, fulii, motoare electrice de uz general — alegerea implicită |
| G2.5 | turbine, mașini-unelte, rotoare de precizie |
| G1.0 / G0.4 | arbori principali (spindle), rotoare de înaltă precizie |
Programul are Calculator de toleranță ISO 1940: masa rotorului + turația + clasa → dezechilibrul rezidual admisibil pe plan. Câmpul “toleranță de echilibrare” este opțional — are rol informativ.
Exemple din cazuri reale de suport:
- un rotor de ~80 kg la 3000 rpm: G6.3 ≈ 802 g·mm per plan, G16 ≈ 2037 g·mm;
- arborii principali se echilibrează la G1.0–G0.4 (în practica suportului tehnic s-a ajuns la G0.1);
- un ventilator naval/industrial după echilibrare: 0,5–0,6 mm/s este un rezultat excelent.

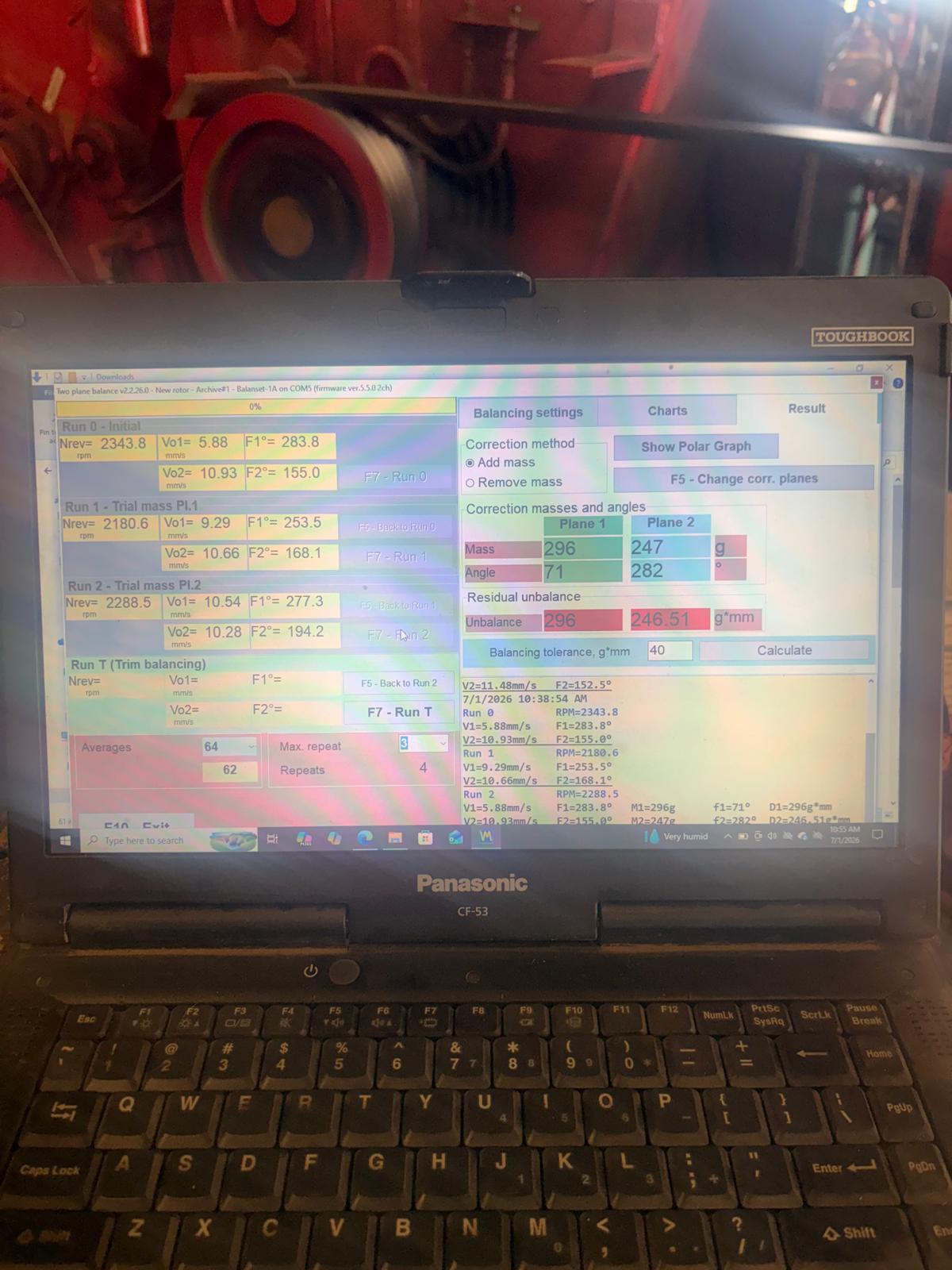

Cum arată rezultatul unei lucrări normale
Repere “înainte → după” din cazuri reale:
- un mulcitor: 25 → 3 mm/s și 40 → 11 mm/s (rotor grav îndoit — 11 mm/s este plafonul acolo);
- un mulcitor Seppi: >50 mm/s → “funcționează foarte silențios”;
- un rotor de concasor de 4500 kg: 6 și 8 → 0,9 și 1,3 mm/s;

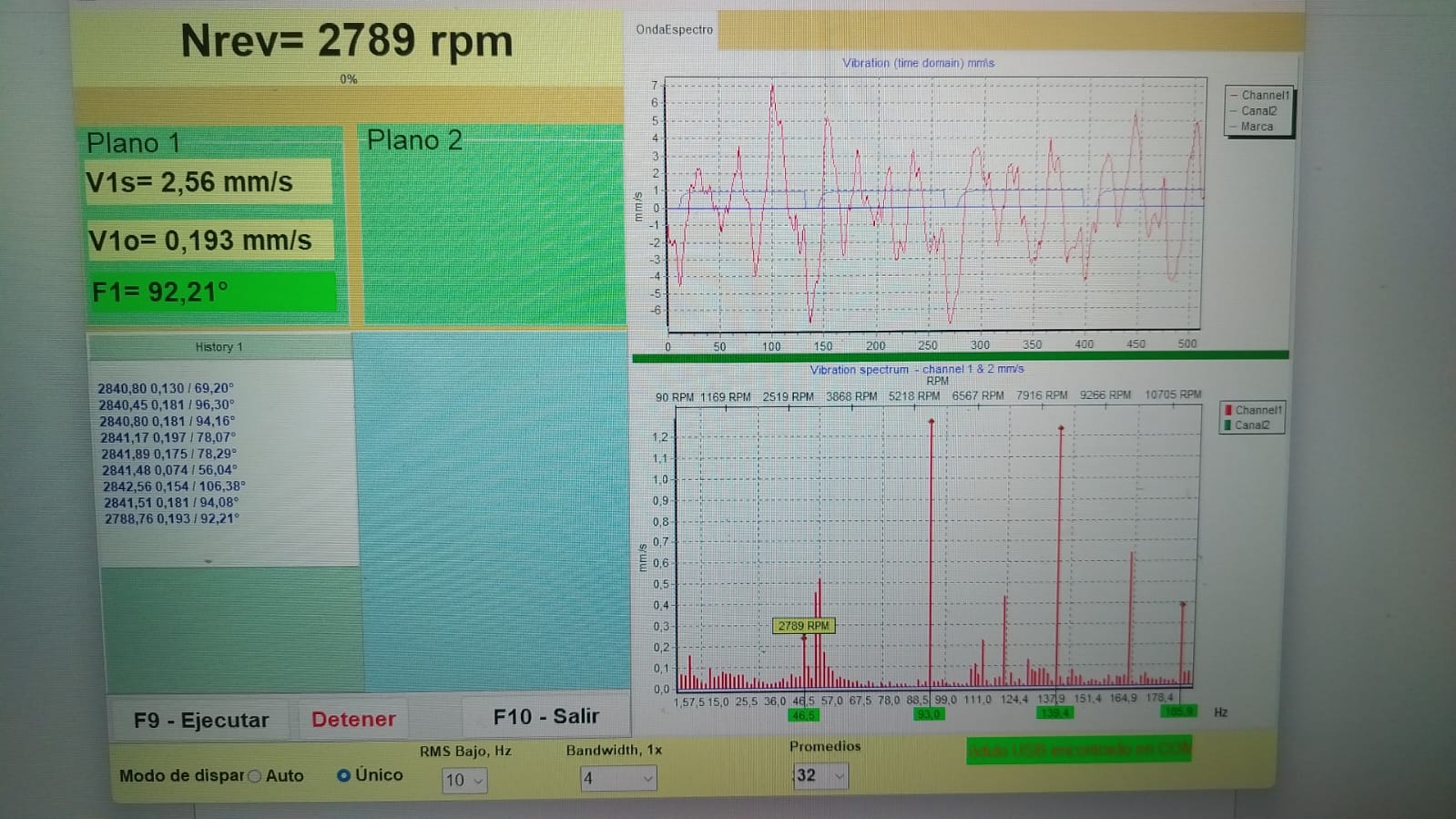

- un ventilator universitar: 4 și 7 → 0,5 și 0,6 mm/s;
- un desfibrator de zahăr de 24 de tone: 3,2 → 0,47 mm/s;
- un arbore cardanic: 0,5 mm/s final.
O scădere de 3–10 ori în 1–2 iterații este normală pentru o mașină sănătoasă. Fără scădere după două iterații — nu mai sudați greutăți; treceți la căutarea cauzei reale (capitolul 07).
Raportul
Programul generează un raport de echilibrare (șabloane în folderul reporttpl — puteți înlocui antetul cu al dumneavoastră): vibrația inițială și finală, turația, masele și unghiurile greutăților, dezechilibrul rezidual. Pentru client, acesta este suficient ca document de finalizare a lucrării.
Despre “certificate”: aparatul se livrează cu certificatul de calibrare al producătorului. Dacă clientul solicită un certificat de la un laborator acreditat (ISO/IEC 17025), acesta se obține la un laborator local, contra cost separat; aparatul propriu-zis nu necesită calibrare anuală.
