Înțelegerea graficelor polare în echilibrarea rotorului

Ebalansator portabil și analizor de vibrații Balanset-1A.

Senzor de vibrații.

Senzor optic (tahometru laser).

Ebalansator dinamic "Balanset-1A" OEM.

Definiție: Ce este un grafic polar?

A grafic polar (numită și diagramă polară sau diagramă Nyquist în anumite contexte) este o reprezentare grafică circulară utilizată în echilibrarea rotorului care afișează datele despre vibrații sub formă de vectori. Fiecare vector reprezintă atât amplitudine (magnitudine) și unghi de fază (direcția) vibrației într-un punct de măsurare specific. Distanța radială față de centru reprezintă amplitudinea vibrației, în timp ce poziția unghiulară reprezintă unghiul de fază.

Diagramele polare sunt un instrument esențial de vizualizare în echilibrarea pe teren, deoarece permit tehnicienilor să vadă dintr-o privire cum se schimbă vectorii de vibrații în timpul procesului de echilibrare și să realizeze reprezentări grafice. adunarea vectorială și operații de scădere.

Cum se citește un grafic polar

Înțelegerea componentelor unui grafic polar este esențială pentru o echilibrare eficientă:

Sistemul de coordonate

  • Origine (punct central): Reprezintă vibrația zero. Cu cât un vector este mai aproape de centru, cu atât amplitudinea vibrației este mai mică.
  • Distanță radială: Lungimea unui vector de la origine reprezintă amplitudinea vibrației. Cercurile concentrice marchează scalele de amplitudine (de exemplu, 1 mm/s, 2 mm/s, 3 mm/s).
  • Poziție unghiulară: Unghiul unui vector reprezintă faza. Prin convenție, 0° este de obicei plasat la dreapta (poziția orei 3), iar unghiurile cresc în sens invers acelor de ceasornic (90° sus, 180° stânga, 270° jos).
  • Referință fază: Unghiul de fază este măsurat în raport cu o marcă de referință pe rotor, detectată de obicei de un tahometru sau fazor cheie.

Citirea datelor vectoriale

Fiecare vector reprezentat grafic pe diagrama polară conține informații complete despre vibrația la un anumit moment sau condiție:

  • Un vector îndreptat la 45° și cu o lungime de 5 mm/s indică o vibrație cu o amplitudine de 5 mm/s care apare la 45° după ce marcajul de referință trece de senzor.
  • Mai mulți vectori pot fi reprezentați grafic pe aceeași diagramă pentru a arăta cum se modifică vibrațiile pe parcursul procedurii de echilibrare.

Utilizarea graficelor polare în procedurile de echilibrare

Diagramele polare sunt esențiale în vizualizarea fiecărei etape a procesului de echilibrare:

1. Trasarea vibrației inițiale

Primul vector reprezentat grafic reprezintă inițialul dezechilibra condiție. Acest vector “O” (de la “Original”) arată atât magnitudinea, cât și locația unghiulară a vibrației induse de dezechilibru.

2. Adăugarea efectului de greutate de probă

Când o greutate de probă Când se adaugă greutatea de testare și se efectuează o rulare de probă, se trasează un al doilea vector “O+T”, reprezentând efectul combinat al dezechilibrului inițial plus greutatea de testare. Prin efectuarea scăderii vectoriale (O+T – O), efectul izolat al greutății de testare “T” poate fi vizualizat ca un vector separat.

3. Calcularea ponderării corective

The greutatea de corecție Este necesar unul care să producă un vector de vibrație exact opus (defazaj de 180°) și egal ca magnitudine cu vibrația originală “O”. Acest vector opus, atunci când este adăugat la O, are ca rezultat o sumă vectorială la sau în apropierea originii (vibrație zero). Diagrama polară clarifică vizual această relație.

4. Verificare

După instalarea greutății de corecție, verificarea finală produce un nou vector reprezentat grafic pe aceeași diagramă. Dacă echilibrarea a fost reușită, acest vector rezidual va fi foarte aproape de origine, indicând vibrații scăzute.

Adunarea vectorială pe graficele polare

Una dintre caracteristicile puternice ale graficelor polare este capacitatea de a efectua adunarea vectorială grafic folosind metoda “de la vârf la coadă”:

  • Pentru a aduna doi vectori, plasați coada celui de-al doilea vector în vârful primului vector.
  • Vectorul rezultat este trasat de la coada primului vector până la vârful celui de-al doilea vector.
  • Această metodă grafică permite vizualizarea rapidă a modului în care diferite surse de dezechilibru se combină sau se anulează reciproc.

Scăderea vectorială se efectuează prin inversarea direcției vectorului care se scade (rotindu-l cu 180°) și apoi adunarea acestuia la celălalt vector.

Avantajele vizualizării graficului polar

Diagramele polare oferă mai multe beneficii importante în echilibrarea muncii:

  • Reprezentare intuitivă: Formatul circular reprezintă în mod natural fenomenele de rotație, facilitând vizualizarea relațiilor unghiulare dintre dezechilibru și corecție.
  • Informații complete: Atât amplitudinea, cât și faza sunt prezentate într-o singură diagramă compactă, eliminând necesitatea unor grafice separate.
  • Verificare vizuală a calității: Anomaliile sau erorile în colectarea datelor sunt adesea imediat evidente atunci când vectorii sunt reprezentați grafic. De exemplu, dacă o greutate de probă nu produce aproape nicio modificare a vibrației, aceasta va fi vizibilă ca doi vectori aproape suprapuși.
  • Documentare: O diagramă polară bine etichetată servește ca o înregistrare excelentă a procedurii de echilibrare, arătând progresia de la dezechilibrul inițial la starea finală corectată.
  • Depanare: Când echilibrarea nu obține rezultatele așteptate, diagrama polară poate dezvălui probleme precum comportamentul neliniar al sistemului, probleme de picior moale sau erori de măsurare.

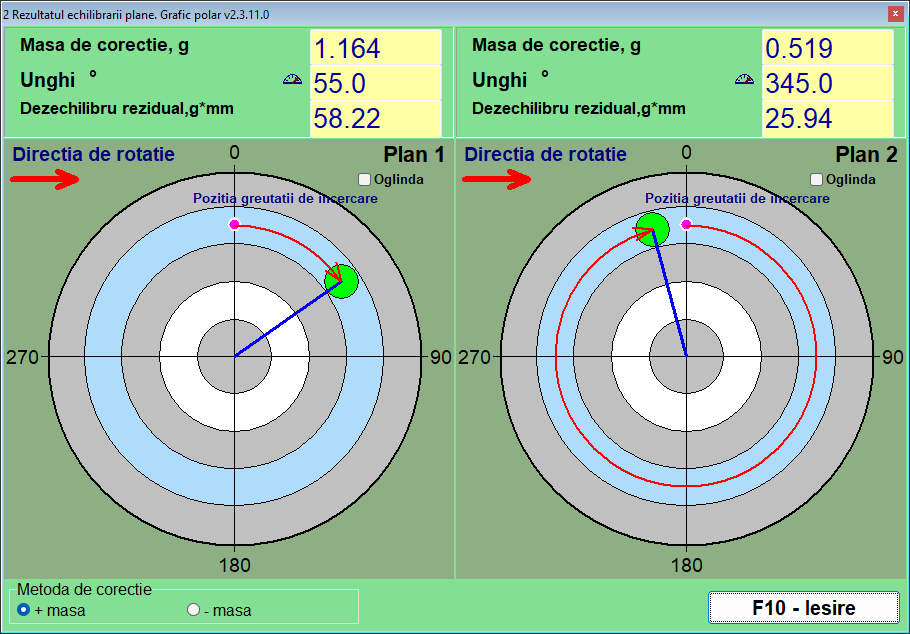

Instrumente moderne de echilibrare și grafice polare

Instrumentele și software-ul portabile contemporane de echilibrare generează automat grafice polare în timp real în timpul procedurii de echilibrare. Instrumentul:

  • Reprezentează automat fiecare măsurătoare ca un vector.
  • Efectuează intern toate calculele matematice vectoriale.
  • Afișează simultan atât graficul polar, cât și rezultatele numerice.
  • Permite tehnicianului să mărească, să panoramateze și să adnoteze graficul pentru documentare.

În ciuda acestei automatizări, înțelegerea modului de citire și interpretare a graficelor polare rămâne o abilitate esențială pentru profesioniștii în echilibrare, deoarece oferă informații despre fizica subiacentă și permite verificarea calculelor instrumentelor.
