Pehmeän jalan ymmärtäminen
Pehmeä jalka on pyörivissä koneissa yleinen ongelma, jossa yksi tai useampi koneen kiinnitysjalkoista ei ole täysin ja tasaisesti kosketuksissa sen aluslevyyn tai perustukseen, johon ne on kiinnitetty pulteilla. Kun kiinnityspultit kiristetään, koneen runko tai kotelo joutuu taipumaan ja vääntymään sopeutuakseen epätasaiseen kiinnityspintaan. Tämä vääntyminen aiheuttaa merkittäviä sisäisiä jännityksiä, ja nämä jännitykset ovat yllättävän monien luotettavuusongelmien piilevä perussyy — kohonnut tärinä, laakereiden ennenaikainen rikkoutuminen sekä kyvyttömyys säilyttää tarkkuutta siinä, mitä kutsutaan nimellä kohdistus niiden joukossa.
Yksinkertainen vertaus on nelijalkainen tuoli, joka keinuu, koska yksi jalka on hieman liian lyhyt. Kun joku istuu tuolille, sen runko vääntyy, kunnes kaikki neljä jalkaa koskettavat lattiaa. Kone, jossa esiintyy pehmeäjalkaisuus, kärsii juuri tällaisesta rungon vääntymisestä joka kerta, kun se kiinnitetään ruuveilla – paitsi että “tuoli” on tarkkuuskokoonpano, jonka laakerireikien ja akselin on pysyttävä paikoillaan millimetrin murto-osien tarkkuudella.
1. Neljä pehmeän jalan tyyppiä
Jalkojen pehmeyttä on neljä tunnettua tyyppiä, ja sen selvittäminen, mistä tyypistä on kyse, määrää hoitomenetelmän:
- Rinnakkainen pehmeä jalka: yleisin tyyppi, jossa yksi jalka on yksinkertaisesti muita lyhyempi, jolloin jalan ja pohjalevyn väliin jää tasainen, yhdensuuntainen ilmarako. Tämä korjataan lisäämällä mitatun paksuisia välilevyjä.
- Kulmittainen pehmeä jalka: Tämä tapahtuu, kun jalka on taipunut tai pohjalevy on kalteva, jolloin jalka koskettaa alustaa vinosti. Pultin kiristäminen pakottaa jalan taipumaan tasaisesti pohjaa vasten, jolloin runko joustaa. Tarvitaan kartiomainen välilevy tai uusintakoneistus, ei tasainen välilevykerros.
- Joustava (aiheutettu) pehmeä jalka: johtuu liiallisesta korroosiosta, kiinni jääneistä roskista, maalista tai liian monesta välilevystä (yli neljä tai viisi) jalan alla. Kun pulttia kiristetään, puristuva materiaali litistyy, jolloin jalka tuntuu pehmeältä ja joustavalta. Ongelma ratkaistaan puhdistamalla pinta ja tiivistämällä välilevypaketti.
- Ulkoisen voiman aiheuttama pehmeä jalka: johtuu ulkoisista voimista – putkien jännityksestä, suojaputkista tai rakenteellisista tuista –, jotka vetävät tai työntävät runkoa ja nostavat jalan irti alustasta. Tilannetta ei voi korjata millään aluslevyillä; ongelman aiheuttava ulkoinen kuormitus on poistettava (tämä liittyy läheisesti putkien jännityksen aiheuttamaan vääntymiseen).
2. Miksi pehmeä jalka on suuri ongelma
Pehmeän jalan aiheuttama rungon vääntyminen on dokumentoitu perussyy lukuisille konevioille:
- Tärinän lisääntyminen: sisäiset jännitykset ja muodonmuutokset aiheuttavat esijännitystilan, joka voi lisätä tärinää huomattavasti ja joka ilmenee usein käyntinopeus (1×) ja sen yliaallot (2×, 3× jne.) — minkä vuoksi se on helppo sekoittaa epätasapaino tai vinoutuminen. Vääntynyt runko voi myös heikentää rakenteen jäykkyyttä kohti sitä, mitä kutsutaan nimellä runkoresonanssi, mikä pahentaa ongelmaa entisestään.
- Suuntausongelmat: Tarkka suuntaus on mahdotonta, kun pehmeä jalka on olemassa. Kun pultteja kiristetään ja löysätään suuntauksen aikana, runko liikkuu arvaamattomasti, joten lukemat eivät toistu. Pehmeän jalan korjaaminen on välttämätön edellytys tarkalle akselien suuntaukselle — jokaisen suuntaustyön tulisi alkaa pehmeän jalan tarkastuksella.
- Laakerin ja tiivisteen vika: Kotelon vääntyminen vääristää laakerinreikiä, mikä aiheuttaa epätasaisia kuormituksia laakereihin ja johtaa siihen, mitä kutsutaan nimellä laakerin kuluminen ja vikaantumiseen. Se voi myös repiä tiivisteet auki, mikä aiheuttaa vuotoja ja kulumajälkiä, jotka liittyvät siihen, mitä kutsutaan nimellä tiivisteen viat.
- Akselin ja kytkimen rasitus: vääristymä aiheuttaa laakereiden sisäisen vääristymisen, mikä voi vääntää akselia (pakotettu akselin taipuma) ja ylikuormittaa kytkimen, mikä johtaa siihen, mitä kutsutaan nimellä kytkentävirheet.
Jalkojen pehmeys liittyy usein myös yleiseen mekaaninen löysyys ja jalustan löysyys, joten perusteellisessa tutkimuksessa tarkastellaan kaikkia kolmea tekijää yhdessä sen sijaan, että niitä käsiteltäisiin erikseen.
3. Kuinka tunnistaa ja korjata pehmeä jalka
Pehmeä jalka havaitaan ja korjataan yleensä tarkkuussuuntaustyön yhteydessä käyttäen mittakelloa tai laserilla suoritettavaa akselinsuuntaus järjestelmää. Työnkulku koostuu kolmesta vaiheesta:
- Ensimmäinen tarkastus: Kun kaikki pultit on avattu, työnnä rakotulkki jokaisen jalan alle selvittääksesi, onko siellä näkyviä rakoja. Tämä nopea tarkastus paljastaa usein pahimmat ongelmakohdat jo ennen mittauslaitteiden asettamista.
- Systemaattinen mittaus: Tarkan tuloksen saamiseksi asenna mittakello (tai laserjärjestelmän pehmeän jalan mittaustoiminto) jokaiseen jalkaan. Nollaa mittakello pultin ollessa kiristettynä, löysää sitten kyseistä pulttia ja mittaa, kuinka paljon jalka joustaa ylöspäin. Yli noin 0,05 mm:n (0,002 tuuman) liike viittaa yleensä pehmeään jalkaan, joka vaatii korjausta. Löysää vain yhtä pulttia kerrallaan, jotta voit eristää kunkin jalan vaikutuksen.
- Korjaus: aseta pehmeän jalan alle korkealaatuisia, valmiiksi leikattuja ruostumattomasta teräksestä valmistettuja välilevyjä mitatun raon täyttämiseksi ja tarkista tilanne uudelleen. Toista tämä kaikissa jaloissa, kunnes minkä tahansa pultin löysääminen saa aikaan liikkumavaran toleranssin rajoissa. Vältä käyttämästä liikaa välilevyjä – liian monen välilevyn pinoaminen johtaa jälleen pehmeään ja joustavaan jalkaan.
Työn sujumista helpottavat laskimet
Kaksi ilmaista työkalua auttaa muuttamaan nämä mittaustulokset käytännön toimiksi: pehmeän jalan laskin auttaa määrittämään kehyksen vääristymän mittarilukemien perusteella, ja välikappaleen paksuuden laskin muuntaa mitatun raon tarkalle asennettavaksi välilevypakkaukseksi. Kun jalat ovat vaakasuorassa, akselien suuntaustoleranssin laskin asettaa realistiset siirtymä- ja kulmarajat seuraavalle kohdistukselle.
4. Pehmeä jalka tärinän diagnostiikassa
Koska pehmeä jalka jäljittelee epätasapainoa ja vinoutumista taajuusspektrissä – voimakas 1×-värähtely ja yliaallot – se on klassinen ansa varomattomalle analyytikolle. Selvä merkki on se, että oire muuttuu, kun jalkapulttia löysätään: jos 1×-värähtely vähenee huomattavasti yhden pultin löysäämisen myötä, kyseessä on rungon vääntyminen (ei painopiste tai taipunut akseli). Käytännön vahvistus saadaan mittaamalla amplitudi ja vaihe kannettavalla kaksikanavaisella tärinäanalysaattori kuten Balanset-1A jokaisessa laakerissa, löysää sitten jokainen jalkapultti vuorotellen ja tarkkaile, miten 1×-vektori muuttuu; jalka, joka muuttaa vaihetta tai pienentää amplitudia, on pehmeä. Pehmeän jalan korjaaminen ensin varmistaa, että myöhemmät tasapainotus- tai suuntaustyöt perustuvat roottorin todelliseen kuntoon sen sijaan, että ne jäisivät jahtaamaan haamua, jonka on luonut vääristynyt runko ja vaarannettu perustuksen jäykkyys.
5. Pehmeän jalan tarkistus Balanset-1A:lla
Balanset-1A:n avulla näet, muuttaako jalkojen kunto laakereiden tärinää ja onko korjaus todella pienentänyt sitä.
- Kun kone on pysäytetty ja lukittu, asenna kaksi anturia epäiltyjä jalkoja lähimpien laakeripesien päälle ja aseta takometri heijastavan merkin kohdalle. Pidä ne täsmälleen samoissa paikoissa jokaisella ajokerralla.

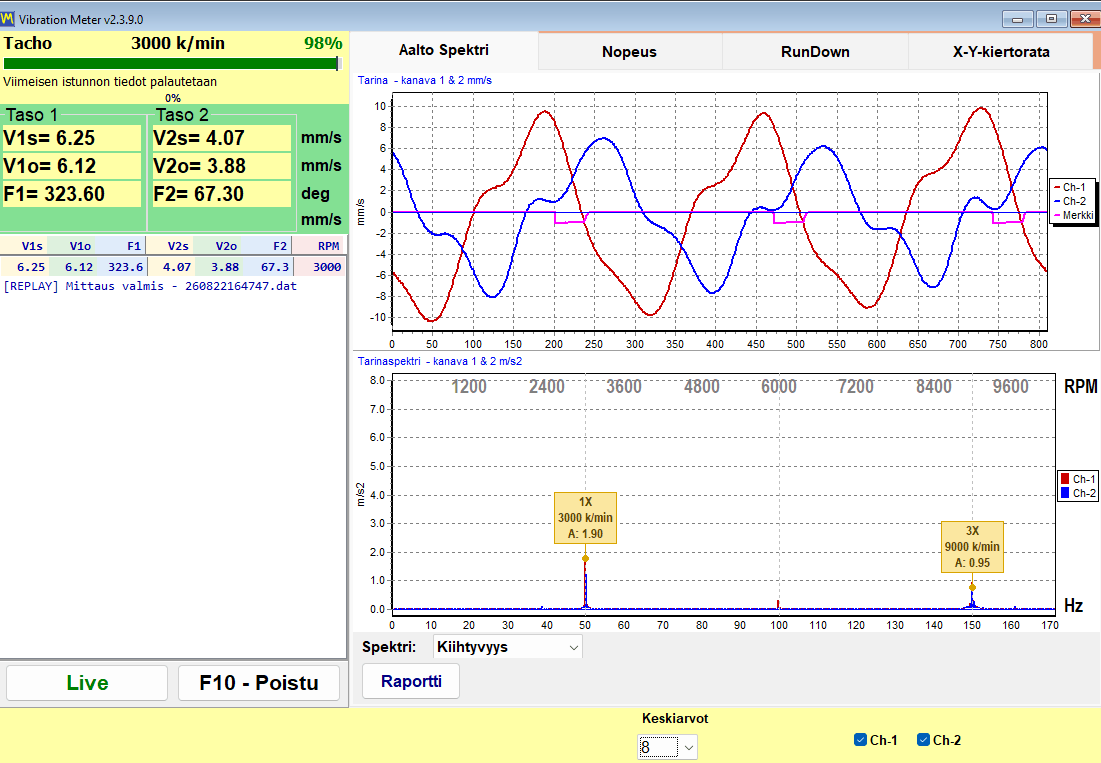

- Aja konetta normaalilla nopeudella, pysy sen luota poissa ja avaa Vibration Meter -ikkuna (F5). Odota vihreää STABLE-palkkia ja jäädytä perustaso painamalla F9: kokonaistaso V1s/V2s, 1×-amplitudi V1o/V2o ja 1×-vaihe F1/F2.
- Lue Wave Spectrum -välilehdellä huiput katkoviivalla merkityillä 1×-, 2×- ja 3×-apuviivoilla. Jos Vo on lähellä arvoa Vs, tärinä on enimmäkseen 1×-komponenttia; jos Vo on selvästi Vs:ää pienempi, suuri osa tärinästä on harmonisissa komponenteissa, mikä on tyypillistä pehmeälle jalalle (soft foot), löysyydelle ja akselien vinoudelle. Ennen ensimmäistä jalkojen muutosta napsauta spektriä hiiren oikealla painikkeella ja valitse "Y axis: Manual...", jotta kaikki myöhemmät mittaukset piirtyvät samalla asteikolla.
- Pysäytä kone ja lukitse se jokaisen muutoksen ajaksi: yksi jalkapultti löysätty tai korjattu välilevypaketti ja kaikki pultit kiristetty momenttiin. Käynnistä uudelleen samalla nopeudella ja paina F9 uudelleen.
- Vertaa tuloksia. Normaali ajosta toiseen tapahtuva hajonta on enintään 10–15 % amplitudissa ja noin 10° vaiheessa; selvästi suurempi muutos yhden jalan muuttamisen jälkeen osoittaa kyseiseen jalkaan. Kun Trend-välilehdellä "Show 1x (Vo)" on valittuna, se piirtää kaikki kirjatut mittaukset ajan funktiona, joten ennen ja jälkeen näkyvät samassa kuvaajassa.
Tasapainota vasta, kun jalat on korjattu ja toistetut mittaukset täsmäävät. Jos jalkojen ollessa tasaiset 1×-taso pysyy korkeana, tallenna alasajo RunDown-välilehdellä: amplitudihuippu ja noin 180° vaiheen kääntyminen osoittavat resonanssin, eikä roottoria tule tasapainottaa tällä nopeudella.
