Понимание полярных диаграмм при балансировке роторов
A полярный график (также называемая полярной диаграммой и тесно связанная с Диаграмма Найквиста используемый в других работах по вибрации) представляет собой круговой график, отображающий вибрация данные в виде векторов. Каждый вектор несет в себе сразу две части информации: амплитуда (величина) и фазовый угол (направление) вибрации в выбранной точке измерения. Радиальное расстояние от центра кодирует амплитуду; угловое положение по окружности кодирует фазу.
Полярные графики являются важным инструментом визуализации в балансировка на месте потому что они позволяют техническому специалисту с первого взгляда увидеть, как векторы вибрации смещаются в процессе балансировки, и выполнить графическое изображение сложение векторов и вычитание на глаз - превращая абстрактную математику в балансировка ротора в картину.
1. Как читать полярный график
Понимание анатомии диаграммы - первый шаг к ее эффективному использованию.
Система координат
- Происхождение (центральная точка): представляет собой нулевую вибрацию. Чем ближе вершина вектора к центру, тем меньше амплитуда, поэтому цель каждой балансировки - направить вектор к середине.
- Радиальное расстояние: Длина вектора от начала координат - это его амплитуда. Концентрические круги обозначают шкалу амплитуд, например 1, 2 и 3 мм/с.
- Угловое положение: Угол вектора - это его фаза. По условию 0° находится справа (положение "3 часа"), а углы увеличиваются против часовой стрелки - 90° вверху, 180° слева, 270° внизу.
- Ссылка на фазу: фазовый угол всегда измеряется относительно метки на роторе, которая регистрируется один раз за оборот. тахометр или ключевой фазор. Без этого опорного импульса фаза - а значит, и весь сюжет - не имеет смысла.
Чтение векторных данных
Каждый вектор на диаграмме представляет собой полное описание вибрации при одном условии:
- Вектор, направленный под углом 45° и имеющий длину 5 мм/с, означает вибрацию с амплитудой 5 мм/с, возникающую через 45° после прохождения контрольной метки мимо датчика.
- На одной диаграмме могут быть представлены несколько векторов, поэтому вся история балансировки - до, во время и после коррекции - видна на одном графике.
Вектор - это сокращенное обозначение синусоиды: его длина равна пиковой амплитуде 1× скорость бега реакция, а ее угол - время этой реакции относительно опорного вала.
2. Использование полярных графиков с помощью процедуры балансировки
Диаграмма становится неотъемлемой частью пошаговой записи работы.
Построение графика начальной вибрации
Первый вектор представляет собой начальный дисбаланс условие. Этот вектор “O” (от “Original”) фиксирует как величину, так и угловое положение вибрации, вызванной дисбалансом, - отправная точка, от которой измеряется все остальное.
Добавление эффекта пробного веса
Когда пробный вес установлен и пробный запуск выполняется, строится второй вектор “O+T”, представляющий комбинированный эффект исходного дисбаланса и пробного веса. Если вычесть одно из другого (O+T - O), то изолированный эффект пробного веса “T” представляется в виде собственного вектора. Этот вектор эффекта пробного веса, по сути, является графической формой вектора коэффициент влияния для самолета.
Расчет корректирующего веса
Требуемый корректирующий вес это тот, который создает вектор вибрации, прямо противоположный (сдвиг по фазе на 180°) и равный по величине исходному “O”. Когда этот противоположный вектор прибавляется к "О", сумма оказывается в начале координат или рядом с ними - нулевая вибрация. Полярный график делает эту отмену визуально очевидной так, как никогда не сможет сделать таблица чисел.
Проверка
После установки корректирующего веса при окончательной проверке на том же графике создается новый вектор. Если работа прошла успешно, этот остаточный вектор располагается очень близко к началу координат, подтверждая низкий уровень остаточный дисбаланс.
3. Сложение векторов на полярном графике
Одна из самых полезных особенностей полярной диаграммы заключается в том, что векторы можно графически объединять с помощью метода “вершина к хвосту”:
- Чтобы сложить два вектора, поместите хвост второго в вершину первого.
- Результирующая проходит от хвоста первого вектора до кончика второго.
- Это позволяет специалисту мгновенно представить, как отдельные источники дисбаланса сочетаются - или отменяются.
Векторное вычитание - это просто сложение в обратном порядке: переверните вычитаемый вектор на 180° и прибавьте его к другому. Именно эта операция используется для выделения эффекта пробного веса, и именно она лежит в основе арифметики одноплоскостная балансировка. Для двухплоскостного случая к каждой плоскости применяется одна и та же геометрия, а перекрестные эффекты обрабатываются с помощью Калькулятор коэффициента влияния.
4. Почему визуализация имеет значение
Помимо математики, полярный сюжет заслуживает своего места по нескольким практическим причинам:
- Интуитивное представление: Круговой формат естественным образом подходит для явления вращения, что позволяет легко понять угловую зависимость между дисбалансом и коррекцией.
- Полная информация: амплитуды и фазы в одной компактной диаграмме, без необходимости использования отдельных графиков.
- Визуальная проверка качества: Ошибки при сборе данных часто проявляются сразу. Если пробный вес не дает почти никаких изменений, два вектора пересекаются - явный признак того, что вес был слишком мал или система ведет себя неправильно.
- Документация: Хорошо маркированный полярный график является отличной записью, показывающей полный ход от начального дисбаланса до исправленного состояния для диагностическое заключение.
- Устранение неисправностей: Когда балансировка нарушается, график может показать нелинейный отклик системы, а мягкая стопа, или ошибка измерения, прежде чем терять время.
5. Полярные графики на современных балансировочных приборах
Современные портативные балансиры и программное обеспечение строят полярную диаграмму в режиме реального времени по мере выполнения работы. Прибор:
- автоматически строит график каждого измерения в виде вектора;
- выполняет всю векторную математику внутри;
- График и числовые результаты показаны рядом;
- позволяет специалисту масштабировать, панорамировать и делать аннотации для документации.

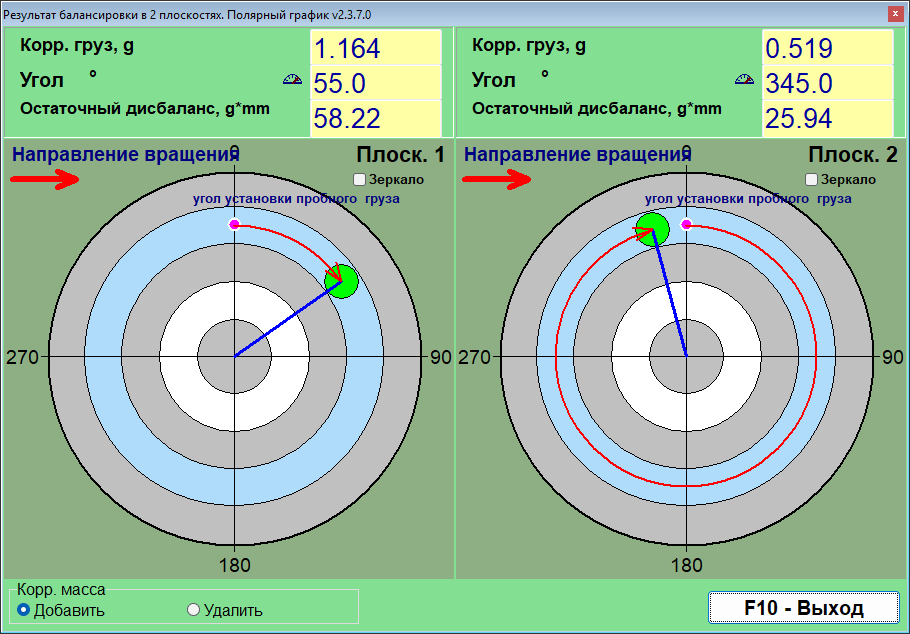

Полевой прибор, такой как Балансет-1А Хорошо иллюстрирует рабочий процесс: по завершении каждого прогона на экран выводятся векторы O, O+T и обрезки, автоматически рассчитывается коэффициент влияния и представляются готовые к применению корректирующие масса и угол - при этом полярный дисплей в реальном времени позволяет оператору с первого взгляда убедиться, что каждый шаг тянет вектор к центру. Используя этот способ на портативный анализатор, Сюжет - это и рабочий инструмент, и проверка здравомыслия.
Несмотря на всю эту автоматизацию, умение читать и интерпретировать полярный график остается важнейшим навыком. Он раскрывает физические основы, позволяет инженеру проверить цифры прибора и превращает результат "черного ящика" в то, чему человек может доверять и объяснить.
