Memahami Kaki Lunak
Kaki lunak adalah kondisi umum pada mesin berputar di mana satu atau lebih kaki dudukan mesin gagal melakukan kontak penuh dan rata dengan pelat dasar atau pondasi tempatnya dibaut. Ketika baut pengikat dikencangkan, rangka atau casing mesin terpaksa membengkok dan terdistorsi agar menyesuaikan dengan permukaan dudukan yang tidak rata. Distorsi tersebut menimbulkan tegangan internal yang signifikan, dan tegangan itulah yang menjadi akar penyebab tersembunyi dari berbagai masalah keandalan yang mengejutkan — peningkatan getaran, kegagalan bearing dini, dan ketidakmampuan mempertahankan presisi penyelarasan di antaranya.
Analogi sederhananya adalah kursi berkaki empat yang goyang karena salah satu kakinya sedikit lebih pendek. Ketika seseorang duduk di atasnya, rangka kursi terpuntir hingga keempat kakinya menyentuh lantai. Mesin dengan kondisi soft foot mengalami persis distorsi rangka semacam ini setiap kali dibaut — hanya saja “kursi” ini merupakan rakitan presisi yang lubang bearing dan porosnya harus tetap lurus hingga ke pecahan milimeter.
1. Empat Jenis Soft Foot
Soft foot hadir dalam empat bentuk yang dikenal, dan mengenali jenis mana yang Anda hadapi menentukan cara memperbaikinya:
- Soft foot paralel: jenis yang paling umum, di mana salah satu kaki sekadar lebih pendek dari yang lain, sehingga menyisakan celah udara yang rata dan sejajar antara kaki dan pelat dasar. Diperbaiki dengan menambahkan shim setebal yang terukur.
- Soft foot sudut: terjadi ketika sebuah kaki bengkok, atau pelat dasarnya miring, sehingga kaki menyentuh permukaan dalam sudut tertentu. Mengencangkan baut memaksa kaki membengkok rata terhadap dasar, sehingga melentingkan rangka. Yang diperlukan adalah shim runcing (tapered) atau pemesinan ulang, bukan tumpukan shim rata.
- Soft foot lembek (teringan): disebabkan oleh korosi berlebih, kotoran yang terperangkap, cat, atau terlalu banyak shim (lebih dari empat atau lima) di bawah sebuah kaki. Ketika baut dikencangkan, material yang dapat termampatkan akan terhimpit, menghasilkan soft foot yang kenyal. Solusinya adalah membersihkan permukaan dan mengonsolidasikan tumpukan shim.
- Soft foot gaya eksternal: tercipta oleh gaya dari luar — tegangan pipa (pipe strain), konduit, atau penopang struktural — yang menarik atau mendorong rangka dan mengangkat sebuah kaki dari dasarnya. Berapa pun banyaknya shim tidak akan memperbaikinya; beban eksternal yang mengganggu itu harus dihilangkan (ini berkaitan erat dengan distorsi akibat tegangan pipa).
2. Mengapa Soft Foot Merupakan Masalah Besar
Distorsi rangka yang disebabkan oleh soft foot merupakan akar penyebab terdokumentasi dari berbagai gangguan mesin:
- Peningkatan getaran: tegangan internal dan distorsi menciptakan kondisi terbebani awal yang dapat meningkatkan getaran secara tajam, sering kali muncul pada kecepatan operasi (1×) dan harmonik (2×, 3×, dan seterusnya) — yang membuatnya mudah dikira sebagai ketidakseimbangan atau ketidaksejajaran. Rangka yang terdistorsi juga dapat menurunkan kekakuan struktur menuju resonansi bingkai, sehingga memperparah masalah.
- Kesulitan penyelarasan: penyejajaran presisi mustahil dilakukan selama soft foot masih ada. Saat baut dikencangkan dan dikendurkan selama proses penyejajaran, rangka bergeser secara tidak terduga, sehingga pembacaan tidak akan berulang. Mengoreksi soft foot merupakan prasyarat wajib untuk penyejajaran presisi — setiap pekerjaan penyejajaran harus dimulai dengan pemeriksaan soft foot.
- Kegagalan bantalan dan segel: distorsi casing membuat lubang bantalan ikut terdistorsi, menimbulkan beban tidak merata pada bantalan dan memicu keausan bantalan dan kegagalan dini. Hal ini juga dapat menarik seal hingga terbuka, menyebabkan kebocoran serta pola gesekan yang berkaitan dengan cacat seal.
- Tegangan pada poros dan kopling: distorsi menyebabkan ketidaksejajaran internal pada bantalan, yang dapat membengkokkan poros (sebuah busur poros) dan membebani kopling secara berlebihan, mempercepat cacat sambungan.
Soft foot juga sering kali berkaitan erat dengan kelonggaran mekanis dan longgarnya alasyang umum, sehingga investigasi menyeluruh memeriksa ketiganya secara bersamaan, bukan menanganinya secara terpisah.
3. Cara Mendeteksi dan Mengoreksi Soft Foot
Soft foot biasanya ditemukan dan diperbaiki selama pekerjaan penyejajaran presisi, menggunakan dial indicator atau sebuah penyelarasan poros laser sistem. Alur kerjanya terdiri dari tiga tahap:
- Pemeriksaan awal: dengan setiap baut dilonggarkan, selipkan feeler gauge di bawah masing-masing kaki untuk menemukan celah yang jelas. Pemeriksaan cepat ini sering kali mengungkap masalah terparah bahkan sebelum instrumen disiapkan.
- Pengukuran sistematis: untuk hasil yang presisi, pasang dial indicator (atau rutin soft-foot dari sistem laser) pada setiap kaki. Nolkan indikator saat baut dikencangkan, lalu longgarkan satu baut tersebut dan baca seberapa jauh kaki terangkat. Pergerakan lebih dari sekitar 0,05 mm (0,002 in) biasanya menunjukkan soft foot yang perlu dikoreksi. Longgarkan hanya satu baut pada satu waktu agar Anda dapat mengisolasi kontribusi masing-masing kaki.
- Koreksi: tambahkan shim baja tahan karat berkualitas tinggi yang sudah dipotong sebelumnya di bawah soft foot untuk mengisi celah yang terukur, lalu periksa kembali. Ulangi pada semua kaki hingga melonggarkan baut tunggal mana pun menghasilkan pergerakan dalam batas toleransi. Jaga agar jumlah shim tetap sedikit — menumpuk terlalu banyak shim justru menciptakan kembali soft foot yang lembek.
Kalkulator yang mempercepat pekerjaan
Dua alat gratis mengubah pengukuran ini menjadi tindakan: sebuah kalkulator soft foot membantu mengkuantifikasi distorsi rangka dari pembacaan indikator Anda, dan sebuah kalkulator ketebalan shim mengubah celah yang terukur menjadi paket shim yang tepat untuk dipasang. Setelah kaki rata, sebuah kalkulator toleransi penyelarasan poros menetapkan batas offset dan angularitas yang realistis untuk penyelarasan yang mengikutinya.
4. Soft Foot dalam Diagnostik Getaran

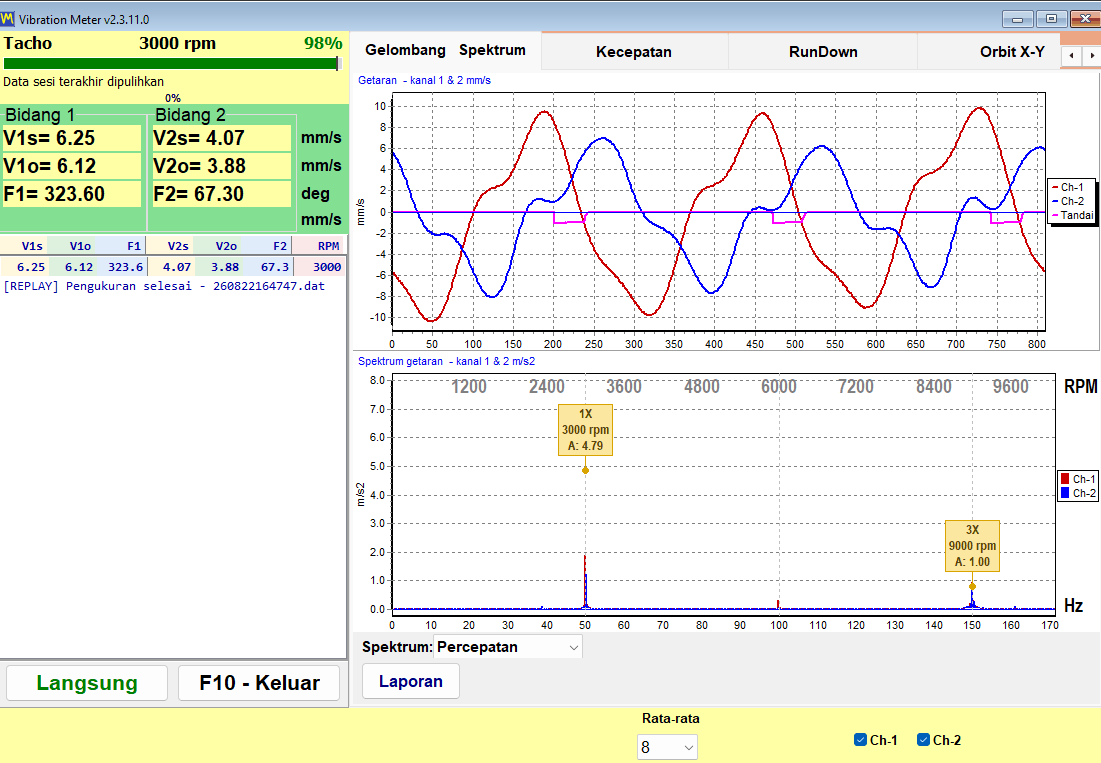

Karena soft foot meniru unbalance dan misalignment dalam spektrum — 1× yang kuat dengan harmonik — hal ini merupakan jebakan klasik bagi analis yang kurang waspada. Petunjuknya adalah bahwa gejala berubah ketika sebuah baut kaki dilonggarkan: jika getaran 1× turun secara nyata saat satu baut dilepaskan, distorsi rangka (bukan titik berat atau poros bengkok) yang menjadi penyebabnya. Konfirmasi praktis adalah dengan menangkap amplitudo dan fase menggunakan analisa getaran seperti Balanset-1A dua kanal portabel di setiap bantalan, lalu longgarkan setiap baut kaki secara bergantian dan amati bagaimana vektor 1× bergeser; kaki yang mengayunkan fase atau meruntuhkan amplitudo adalah kaki yang bermasalah. Mengatasi soft foot terlebih dahulu memastikan bahwa setiap pekerjaan balancing atau penyelarasan setelahnya mengukur kondisi rotor yang sebenarnya, bukan mengejar masalah semu yang diciptakan oleh rangka yang terdistorsi dan kekakuan pondasi.
