Pochopenie mäkkej nohy
Mäkká noha ide o bežný jav u rotačných strojov, pri ktorom jedna alebo viaceré montážne nohy stroja nedosahujú plný a rovný kontakt s podložnou doskou alebo základom, ku ktorému sú pripevnené skrutkami. Pri dotiahnutí upevňovacích skrutiek je rám alebo skriňa stroja nútená ohýbať sa a deformovať, aby sa prispôsobila nerovnému montážnemu povrchu. Táto deformácia vyvoláva značné vnútorné napätia, ktoré sú skrytou príčinou prekvapivo širokej škály problémov so spoľahlivosťou – zvýšená vibrácie, predčasné zlyhanie ložísk a neschopnosť udržať presnosť zarovnanie medzi nimi.
Jednoduchou analógiou je štvornohá stolička, ktorá sa kolíše, pretože jedna noha je o niečo kratšia. Keď si na ňu niekto sadne, konštrukcia stoličky sa skrúti, až kým sa všetky štyri nohy nedotknú podlahy. Stroj s problémom „mäkkých nôh“ trpí presne týmto druhom deformácie konštrukcie zakaždým, keď je pripevnený skrutkami – s tým rozdielom, že táto „stolička“ je presná zostava, ktorej otvory ložísk a hriadeľ musia zostať presné s presnosťou na zlomky milimetra.
1. Štyri typy plochých nôh
Existujú štyri uznávané typy plochých nôh a podľa toho, ktorý z nich máte, sa určí spôsob liečby:
- Paralelná mäkká pätka: najbežnejší typ, pri ktorom je jedna noha jednoducho kratšia ako ostatné, čím medzi nohou a základnou doskou vzniká rovná, paralelná medzera. Koriguje sa to vložením podložiek s nameranou hrúbkou.
- Ploché nohy: k tomu dochádza, keď je nožička ohnutá alebo je základná doska naklonená, takže sa nožička dotýka podlahy pod uhlom. Utiahnutím skrutky sa nožička ohnú do roviny s podkladom, čím sa rám prehne. Je potrebná kužeľová podložka alebo dodatočné obrábanie, nie rovná vrstva podložiek.
- Mäkká noha (vyvolaná): spôsobené nadmernou koróziou, usadenými nečistotami, farbou alebo príliš veľkým počtom podložiek (viac ako štyri alebo päť) pod pätkou. Pri dotiahnutí skrutky sa stlačiteľný materiál stlačí, čím vznikne mäkká pätka s hubovitou štruktúrou. Riešením je vyčistiť povrch a zpevniť vrstvu podložiek.
- Mäkká noha spôsobená vonkajšou silou: spôsobené vonkajšími silami – napätím potrubia, káblovým kanálom alebo konštrukčným výstužným prvkom –, ktoré pôsobia na rám ťahom alebo tlakom a nadvihujú jednu nohu zo základne. Žiadne podloženie to nevyrieši; príslušné vonkajšie zaťaženie je potrebné odstrániť (toto úzko súvisí s deformáciou spôsobenou napätím potrubia).
2. Prečo je mäkká chodidlo veľkým problémom
Deformácia rámu spôsobená „mäkkou nohou“ je zdokumentovanou hlavnou príčinou mnohých porúch strojov:
- Zvýšené vibrácie: vnútorné napätia a deformácie vytvárajú stav predpätia, ktorý môže výrazne zvýšiť vibrácie, čo sa často prejavuje prevádzková rýchlosť (1×) a jeho harmonické (2×, 3× atď.) — čo môže ľahko viesť k zámene s nevyváženosť alebo nesprávne vyrovnanie. Deformovaný rám môže tiež znížiť tuhosť konštrukcie smerom k rezonancia rámu, čo problém ešte zhoršuje.
- Problémy so zarovnaním: Presné vyrovnanie nie je možné, pokiaľ je niektorá noha voľná. Keďže sa počas vyrovnávania skrutky utiahnu a uvoľnia, rám sa nepredvídateľne posúva, takže namerané hodnoty sa nebudú opakovať. Odstránenie nestability podvozku je nevyhnutnou podmienkou pre presné nastavenie geometrie — každá úprava geometrie by mala začať kontrolou opotrebenia podvozku.
- Porucha ložiska a tesnenia: Deformácia skrine spôsobuje deformáciu otvorov ložísk, čo vedie k nerovnomernému zaťaženiu ložísk a k ich predčasnému opotrebovaniu opotrebenie ložiska a poruchy. Môže tiež roztiahnuť tesnenia, čo vedie k netesnostiam a k opotrebeniu spôsobenému trením, ktoré súvisí s chyby tesnenia.
- Namáhanie hriadeľa a spojky: toto deformovanie spôsobuje vnútorné nesúosové usporiadanie ložísk, čo môže viesť k ohnutiu hriadeľa (vynútené luk hriadeľa) a preťažiť spojku, čím sa zrýchli chyby spojky.
Mäkká noha sa tiež často spája so všeobecnými mechanická vôľa a uvoľnenie podstavca, preto sa pri dôkladnom vyšetrení posudzujú všetky tri aspekty súčasne, namiesto toho, aby sa posudzovali oddelene.
3. Ako rozpoznať a napraviť plochú nohu
Voľná pätka sa zvyčajne zistí a odstráni pri presnom nastavovaní pomocou meracích hodín alebo laserové vyrovnanie hriadeľa systém. Pracovný postup pozostáva z troch fáz:
- Prvotná kontrola: Po uvoľnení všetkých skrutiek vsuňte pod každú nohu meradlo na medzery, aby ste zistili prípadné zjavné medzery. Týmto rýchlym kontrolou sa často odhalia najzávažnejšie nedostatky ešte pred samotným nastavením prístrojov.
- Systematické meranie: Ak chcete dosiahnuť presný výsledok, na každej nohe namontujte meradlo (alebo použite funkciu na kontrolu voľnosti nôh v laserovom systéme). Po dotiahnutí skrutky vynulujte meradlo, potom túto skrutku povolte a zmerajte, o koľko sa noha zdvihne. Posun väčší ako približne 0,05 mm (0,002 palca) zvyčajne znamená, že noha je voľná a je potrebné ju vyrovnať. Povolte vždy len jednu skrutku, aby ste mohli izolovať vplyv každej nohy.
- Oprava: Pod mäkkú nohu vložte kvalitné, vopred narezané podložky z nehrdzavejúcej ocele, aby ste vyplnili nameranú medzeru, a potom znovu skontrolujte. Postup opakujte pri všetkých nohách, až kým uvoľnenie akejkoľvek jednej skrutky nevyvolá pohyb v rámci tolerancie. Použite čo najmenej podložiek – ak ich naskladáte príliš veľa, noha bude opäť mäkká a poddajná.
Kalkulačky, ktoré urýchľujú prácu
Dva bezplatné nástroje premieňajú tieto merania na konkrétne kroky: a kalkulačka mäkkých chodidiel pomáha kvantifikovať skreslenie snímky na základe údajov z indikátorov a Kalkulátor hrúbky podložky prepočíta nameranú medzeru na presný počet podložiek, ktoré je potrebné nainštalovať. Akonáhle sú nožičky v rovine, Kalkulátor tolerancie vyrovnania hriadeľa stanovuje realistické limity posunu a uhlovosti pre nasledujúce zarovnanie.
4. Soft Foot v diagnostike vibrácií

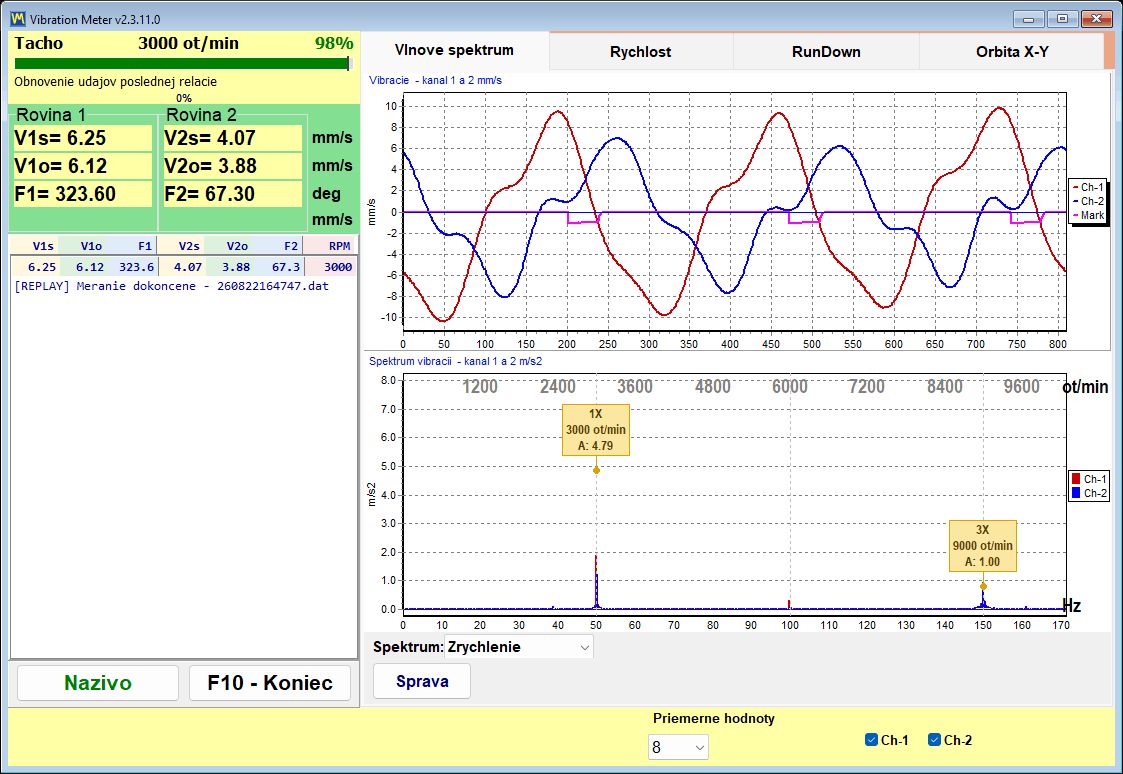

Keďže „mäkká noha“ v spektre napodobňuje nerovnováhu a nesúosovosť – silné 1× s harmonickými – predstavuje klasickú pascu pre nepozorného analytika. Rozhodujúcim znakom je to, že príznak sa zmení po uvoľnení skrutky na nohe: ak sa vibrácie 1× po uvoľnení jednej skrutky výrazne znížia, ide o deformáciu rámu (nie o ťažisko alebo ohnutý hriadeľ) je zapojený. Praktickým overením je meranie amplitúdy a fázy pomocou prenosného dvojkanálového analyzátor vibrácií ako napr. Balanset-1A na každom ložisku, potom postupne uvoľňujte jednotlivé skrutky nožičiek a sledujte, ako sa mení vektor 1×; nožička, ktorá mení fázový posun alebo znižuje amplitúdu, je tá, ktorá má voľný pohyb. Odstránenie voľnej nožičky ako prvé zaručuje, že akékoľvek následné vyvažovanie alebo vyrovnávanie bude vychádzať zo skutočného stavu rotora, a nie z ilúzie spôsobenej deformovaným rámom a poškodeným tuhosť základov.
