Forståelse af blød fod
Blød fod er en hyppig tilstand i roterende maskiner, hvor en eller flere af maskinens monteringsfødder ikke opnår fuld, flad kontakt med den bundplade eller det fundament, de er boltet til. Når holdeboltene spændes, tvinges maskinens ramme eller hylster til at bøje og forvrænges for at tilpasse sig den ulige monteringsflade. Den forvrængning inducerer betydelige indre spændinger, og disse spændinger er den skjulte rodårsag til et overraskende udvalg af pålidelighedsproblemer — forøget vibrationer, for tidlig lagersvigt og manglende evne til at bevare en præcision justering iblandt dem.
En simpel analogi er en firebenet stol, der vipper, fordi det ene ben er lidt for kort. Når nogen sidder på den, vridnes stolens ramme, indtil alle fire ben rører gulvet. En maskine med en blødfodtilstand udsættes for præcis denne slags rammeforvrængning hver eneste gang den boltes ned — bortset fra at "stolen" er en præcisionsmontage, hvis lagerhuller og aksel skal forblive sande inden for brøkdele af en millimeter.
1. De fire typer blødfod
Blødfod kommer i fire anerkendte former, og identificering af hvilken type du har, bestemmer hvordan du reparerer den:
- Parallel blødfod: den mest almindelige type, hvor det ene ben er simpelthen kortere end de øvrige, hvilket efterlader et fladt, parallelt luftgab mellem foden og bundpladen. Det rettes ved at tilføje shimmer af den målte tykkelse.
- Vinklet soft foot: opstår når en fod er bøjet, eller grundpladen hælder, så foden rører ned i en vinkel. Strammelse af bolten tvinger foden til at bøje flad mod basen og får rammen til at springe. Der er behov for en konisk shim eller ommaskering, ikke en flad stak.
- Elastisk (induceret) soft foot: forårsaget af overdreven korrosion, fastholdt skidt, maling eller for mange shims (mere end fire eller fem) under en fod. Når bolten strammes, bliver det komprimerbare materiale sammenpresset, hvilket producerer en svampet soft foot. Løsningen er at rengøre overfladen og konsolidere shim-pakken.
- Ekstern-kraft soft foot: skabt af eksterne kræfter — rørstamme, ledningskanal eller konstruktiv afstivning — der trækker eller skubber på rammen og løfter en fod af basen. Ingen mængde shiming fikser det; den belastende eksterne belastning skal aflastes (dette er tæt forbundet med rørstamme-induceret forvrængning).
2. Hvorfor Soft Foot er et stort problem
Den rammeforvrængning, som soft foot forårsager, er en dokumenteret rodårsag til talrige maskineri-fejl:
- Øgede vibrationer: de interne spændinger og forvrængning skaber en forudbelastet tilstand, der kan hæve vibrationerne kraftigt, hvilket ofte vises på driftshastighed (1×) og dens harmoniske (2×, 3× og så videre) — hvilket gør det let at forveksle med ubalance eller fejlaksiering. Den forvrængede ramme kan også sænke konstruktionens stivhed mod en karmresonans, hvilket forværrer problemet.
- Justeringsvanskeligheder: præcisionsjustering er umulig, mens en soft foot eksisterer. Når bolte bliver strammede og løsnede under justeringsprocessen, forskydes rammen uforudsigeligt, så aflæsningerne vil ikke gentage sig. Korrektion af soft foot er en obligatorisk forudsætning for præcisionsjustering — hvert justeringsjob skal begynde med en soft foot-kontrol.
- Fejl på lejer og tætninger: forvrængning af beklædningen forvrænger lejehuller, hvilket påfører lejelaget ulige belastninger og driver tidlig slid på lejer og svigt. Det kan også trække tætninger åbne, hvilket producerer lækager og friktionsmønstre forbundet med tætningsskader.
- Aksel- og koblingstress: forvrængningen forårsager intern fejlaksiering af lejerne, som kan bøje akslen (en tvunget akselbøjning) og overbelaste koblingen, hvilket accelererer koblingsfejl.
Blød fod er også hyppigt sammenflettet med generel mekanisk løshed og løshed i piedestal, så en grundig undersøgelse kontrollerer alle tre sammen i stedet for at behandle dem isoleret.
3. Sådan registreres og korrigeres blød fod
Blød fod findes og rettes normalt under et præcisions-justeringsjob ved hjælp af skiveindikatorer eller en laser-akseljusterings system. Arbejdsgangen har tre stadier:
- Indledende kontrol: med hver bolt løsnet, skub et følerblad under hver fod for at finde eventuelle åbenlyse spalter. Denne hurtige gennemgang afslører normalt de værste problemsteder, før instrumenter er engang sat op.
- Systematisk måling: for et præcist resultat skal du montere en skiveindikator (eller lasersystemets rutine for blød fod) ved hver fod. Nulstil indikatoren med bolten stram, løsn derefter denne ene bolt og læs hvor langt foden springer op. En bevægelse på mere end ca. 0,05 mm (0,002 tommer) indikerer typisk en blød fod, der kræver korrektion. Løsn kun én bolt ad gangen, så du isolerer hver fods bidrag.
- Rettelse: tilføj shimmer af høj kvalitet, præskåret rustfrit stål under den bløde fod for at udfylde det målte mellemrum, og kontroller igen. Gentag tværs over alle fødder, indtil løsning af en enkelt bolt producerer bevægelse inden for tolerancen. Hold shimantallet lavt — stabling af for mange shimmer genskaber simpelthen en svampeagtig blød fod.
Lommeregnere, der accelererer jobbet
To gratis værktøjer omdanner disse målinger til handling: en lommeregner for blød fod hjælper med at kvantificere rammeforvrængningen fra dine indikatoraflæsninger, og en beregner for mellemlægstykkelse konverterer det målte mellemrum til nøjagtig shimpack, der skal installeres. Når fødderne er flade, en Toleranceregner for akselopretning angiver realistiske offset- og vinkelgrænser for den justering, der følger.
4. Blød fod i vibrationsdiagnostik
Fordi blød fod efterligner ubalance og fejlaksiering i spektret — et stærkt 1× med harmoniske — er det en klassisk fælde for den uopmærksomme analytiker. Kendetegnet er, at symptomerne ændres, når en fodbolt løsnes: hvis 1×-vibrationerne falder mærkbart, når en bolt frigøres, er rammeforvrængning (ikke et tungt sted eller en bøjet aksel) er involveret. En praktisk bekræftelse er at registrere amplitude og fase med et bærbart to-kanals vibrationsanalysator såsom den Balanset-1A ved hver leje, og derefter løsne hver fodfastgørelse efter tur og observere, hvordan 1× vektoren forskyder sig; en fod, der ændrer fasen eller kollapser amplituden, er den bløde. At afklare bløde fødder først sikrer, at ethvert balancerings- eller justeringsarbejde bagefter måler den sande rotors tilstand i stedet for at forfølge et fantom skabt af en forvrænget ramme og en kompromitteret fundamentets stivhed.
5. Kontrol af soft foot med Balanset-1A
Med Balanset-1A kan du se, om fodernes tilstand ændrer vibrationen ved lejerne, og om korrektionen faktisk har sænket den.
- Med maskinen standset og aflåst monteres de to sensorer på de lejehuse, der sidder nærmest de mistænkte fødder, og tachometeret rettes mod det reflekterende mærke. Hold dem på præcis de samme placeringer ved hver kørsel.

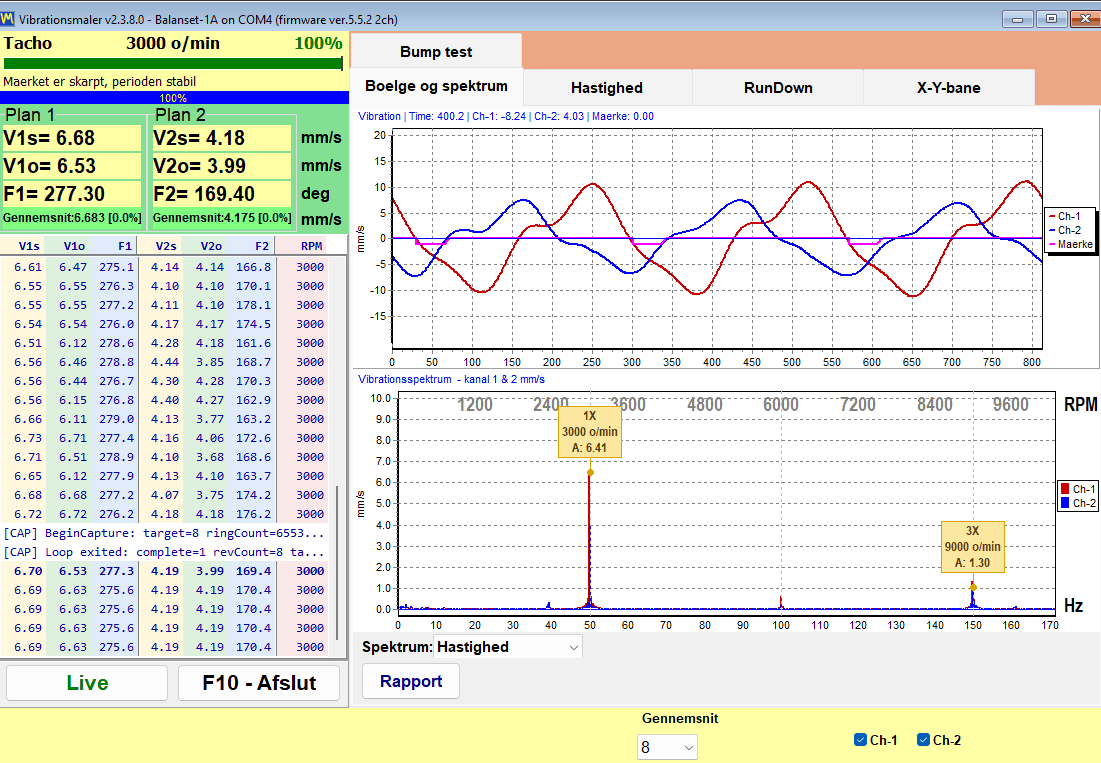

- Kør maskinen ved normal hastighed, hold afstand til den, og åbn vinduet Vibration Meter (F5). Vent på den grønne STABLE-bjælke, og tryk derefter på F9 for at fryse en referencemåling: samlet niveau V1s/V2s, 1×-amplitude V1o/V2o og 1×-fase F1/F2.
- På fanen Wave Spectrum aflæses toppene ved de stiplede 1×-, 2×- og 3×-hjælpelinjer. Hvis Vo ligger tæt på Vs, er vibrationen overvejende 1×; hvis Vo ligger et godt stykke under Vs, ligger en stor del af den i harmoniske, et mønster der er fælles for soft foot, løshed og fejljustering. Før den første ændring af foden: højreklik på spektret og vælg "Y axis: Manual...", så alle senere aflæsninger tegnes i samme skala.
- Stands og aflås maskinen ved hver ændring: én fodbolt løsnet, eller en korrigeret spacerpakke med alle bolte spændt til moment. Start igen ved samme hastighed, og tryk på F9 igen.
- Sammenlign. Normal spredning fra kørsel til kørsel er op til 10–15 % i amplitude og ca. 10° i fase; en tydeligt større ændring efter en enkelt fodændring peger på netop den fod. På fanen Trend med "Show 1x (Vo)" afkrydset tegnes alle loggede målinger mod tiden, så før og efter ligger i samme diagram.
Balancer først, når fødderne er korrigeret, og gentagne målinger stemmer overens. Hvis en høj 1× består, selv om fødderne ligger plant, optages en udløbskurve (coast-down) på fanen RunDown: en amplitudetop sammen med en faserotation på ca. 180° markerer en resonans, og rotoren bør ikke balanceres ved den hastighed.
