Zachte voeten begrijpen
Zachte voet is een veelvoorkomende aandoening bij roterende machines waarbij een of meer bevestigingspoten van een machine geen volledig vlak contact maken met de grondplaat of het fundament waarop ze zijn gebout. Wanneer de borgbouten worden aangedraaid, wordt het frame of de behuizing van de machine gedwongen te buigen en te vervormen om zich aan te passen aan het ongelijke montagevlak. Die vervorming veroorzaakt aanzienlijke inwendige spanningen, en die spanningen zijn de verborgen hoofdoorzaak van een verrassend breed scala aan betrouwbaarheidsproblemen — verhoogde trillingen, vroegtijdig lagerfalen en het onvermogen om een precisie- uitlijning among them.
Een eenvoudige analogie is een vierpootige stoel die wiebelt doordat één poot iets te kort is. Wanneer iemand erop gaat zitten, verdraait het frame van de stoel totdat alle vier de poten de vloer raken. Een machine met een zachte-voet-probleem ondergaat precies deze soort framevervorming elke keer dat ze wordt vastgebouten — met dit verschil dat de “stoel” een precisiesamenstelling is waarvan de lagerboringen en de as nauwkeurig moeten blijven tot op fracties van een millimeter.
1. De vier typen zachte voet
Zachte voet komt in vier erkende vormen voor, en het bepalen van welke u heeft, bepaalt ook hoe u het oplost:
- Parallelle zachte voet: het meest voorkomende type, waarbij één poot eenvoudigweg korter is dan de andere, waardoor er een vlakke, parallelle luchtspouw ontstaat tussen de poot en de grondplaat. Dit wordt gecorrigeerd door vulplaatjes van de gemeten dikte toe te voegen.
- Hoekige zachte voet: ontstaat wanneer een poot verbogen is of de grondplaat scheef loopt, zodat de poot schuin neerzet. Het aandraaien van de bout dwingt de poot vlak tegen het fundament te buigen, waardoor het frame terugveert. Er is een geconisch vulplaatje of nabewerking nodig, geen vlakke stapel.
- Slappe (geïnduceerde) zachte voet: veroorzaakt door overmatige corrosie, ingesloten vuil, verf of te veel vulplaatjes (meer dan vier of vijf) onder een poot. Wanneer de bout wordt aangedraaid, wordt het samendrukbare materiaal ingedrukt, wat een veerkrachtige zachte voet oplevert. De oplossing is het reinigen van het oppervlak en het consolideren van het vulplaatjespakket.
- Zachte voet door externe kracht: veroorzaakt door externe krachten — pijpspanning, kabelgoten of constructieve verankering — die aan het frame trekken of duwen en een poot van het fundament tillen. Geen enkele hoeveelheid vulplaatjes lost dit op; de storende externe belasting moet worden weggenomen (dit is nauw verwant aan door pijpspanning veroorzaakte vervorming).
2. Waarom zachte voet een groot probleem is
De framevervorming die zachte voet veroorzaakt, is een gedocumenteerde hoofdoorzaak van talrijke machinefouten:
- Verhoogde trilling: de inwendige spanningen en vervorming veroorzaken een voorbelaste toestand die de trillingen sterk kan verhogen, wat zich vaak manifesteert bij bedrijfssnelheid (1×) en zijn harmonischen (2×, 3× enzovoort) — waardoor het gemakkelijk te verwarren is met onevenwicht of uitlijningsfout. Het vervormde frame kan ook de stijfheid van de constructie verminderen ten opzichte van een frame resonantie, waardoor het probleem wordt verergerd.
- Uitlijningsproblemen: nauwkeurige uitlijning is onmogelijk zolang er sprake is van een zachte voet. Doordat bouten tijdens het uitlijnproces worden aangedraaid en losgedraaid, verschuift het frame op onvoorspelbare wijze, waardoor de meetwaarden niet herhaalbaar zijn. Het corrigeren van zachte voet is een verplichte voorwaarde voor nauwkeurige uitlijning — elke uitlijningstaak moet beginnen met een zachte-voetcontrole.
- Defecten aan lagers en afdichtingen: vervorming van de behuizing vervormt de lagerboringen, waardoor ongelijkmatige belastingen op de lagers worden uitgeoefend en vroegtijdige lagerslijtage en defecten ontstaan. Het kan ook afdichtingen opentrekken, waardoor lekkages en de wrijvingspatronen ontstaan die samenhangen met seal defects.
- As- en koppelingsbelasting: de vervorming veroorzaakt interne uitlijnfouten van de lagers, waardoor de as kan buigen (een geforceerde schachtboog) en de koppeling overbelast raakt, wat de koppelingsfouten.
Zachte voet is ook vaak verweven met algemene mechanische losheid en loszittende voet, dus een grondig onderzoek controleert alle drie tegelijk in plaats van ze afzonderlijk te behandelen.
3. Zachte voet detecteren en corrigeren
Zachte voet wordt normaal gesproken gevonden en verholpen tijdens een nauwkeurige uitlijningstaak, met behulp van voelers of een laser asuitlijning systeem. Het werkproces bestaat uit drie fasen:
- Eerste controle: schuif met alle bouten losgedraaid een voelermaat onder elke voet om eventuele duidelijke spleten te vinden. Deze snelle controle onthult vaak de grootste problemen voordat er instrumenten worden opgesteld.
- Systematische meting: voor een nauwkeurig resultaat, bevestigt u een meetklok (of de zachte-voetroutine van het lasersysteem) bij elke voet. Nul de meetklok af met de bout aangedraaid, draai vervolgens die ene bout los en lees af hoever de voet omhoog veert. Een beweging van meer dan ongeveer 0,05 mm (0,002 in) geeft doorgaans een zachte voet aan die gecorrigeerd moet worden. Draai slechts één bout tegelijk los, zodat u de bijdrage van elke voet afzonderlijk bepaalt.
- Correctie: Breng hoogwaardige, op maat gesneden rvs-vulplaatjes aan onder de zachte poot om de gemeten speling op te vullen, en controleer daarna opnieuw. Herhaal dit voor alle poten totdat het losdraaien van een enkele bout een beweging binnen de tolerantie oplevert. Houd het aantal vulplaatjes laag — te veel vulplaatjes op elkaar stapelen creëert simpelweg opnieuw een slappe zachte poot.
Rekenmachines die het werk versnellen
Twee gratis hulpmiddelen zetten deze metingen om in actie: een zachte voet calculator helpt de raamvervorming op basis van uw klokslagindicatorlezingen te kwantificeren, en een calculator voor vulplaatdikte converteert de gemeten speling naar het exacte vulplaatjespakket dat geïnstalleerd moet worden. Zodra de poten vlak zijn, stelt een tolerantie calculator voor asuitlijning realistische offset- en hoeklimieten in voor de uitlijning die daarna volgt.
4. Zachte poot in vibratiediagnostiek

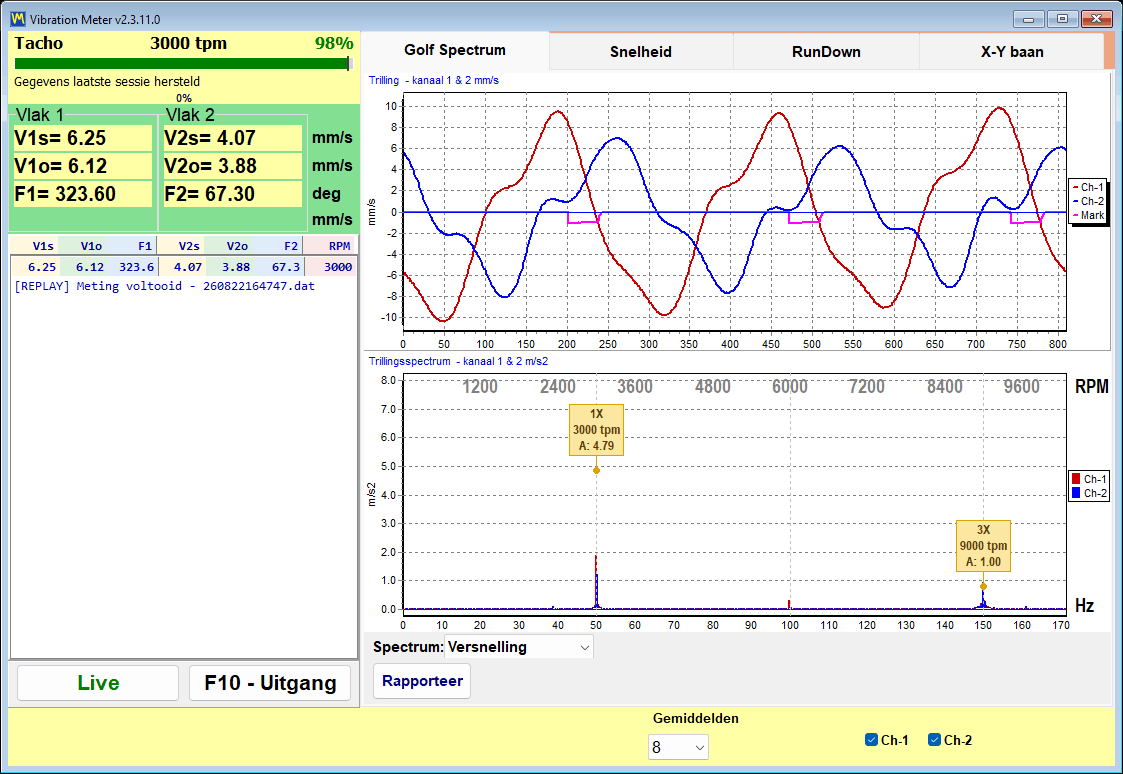

Omdat een zachte poot onbalans en uitlijnfouten nabootst in het spectrum — een sterk 1×-signaal met harmonischen — is het een klassieke valkuil voor de onoplettende analist. Het verraderlijke teken is dat het symptoom verandert wanneer een boutje van een poot wordt losgedraaid: als de 1×-trilling merkbaar afneemt zodra één bout wordt losgelaten, is raamvervorming de oorzaak (en niet een zware plek of een gebogen as). Een praktische bevestiging is het vastleggen van amplitude en fase met een draagbare tweekanaals- trillingsanalysator such as the Balans-1a bij elk lager, vervolgens elk boutje van elke poot beurtelings losdraaien en kijken hoe de 1×-vector verschuift; een poot die de fase doet omslaan of de amplitude doet instorten, is de slappe poot. Door een zachte poot als eerste te verhelpen, zorgt u ervoor dat eventuele balanceer- of uitlijnwerkzaamheden nadien de werkelijke rotortoestand meten, in plaats van een fantoomprobleem te najagen dat veroorzaakt wordt door een vervormd frame en een aangetast funderingsstijfheid.
