Меко стъпало е често срещано състояние в въртящи се машини, при което едно или повече монтажни крака на машината не осъществяват пълен, равнинен контакт с основната плоча или фундамента, към които са закрепени. Когато болтовете за закрепване се затягат, рамата или корпусът на машината е принудена да се огъне и деформира, за да съответства на неравната монтажна повърхност. Тази деформация предизвиква значителни вътрешни напрежения, а тези напрежения са скритата първопричина за изненадващо голям брой проблеми с надеждността — повишена вибрация, преждевременен отказ на лагери и невъзможност за постигане и поддържане на прецизно подравняване сред тях.

Прост аналог е четирикрак стол, който се клати, защото единият крак е малко по-къс. Когато някой седне на него, рамата на стола се усуква, докато всичките четири крака докоснат пода. Машина с дефект “мек крак” търпи точно такава деформация на рамата всеки път, когато бъде наболтована — с тази разлика, че “столът” е прецизен възел, чиито лагерни гнезда и вал трябва да останат в правилно положение до части от милиметъра.

1. Четирите вида мек крак

Мекият крак се проявява в четири разпознати форми и идентифицирането на коя от тях е налице определя начина на отстраняването й:

  1. Паралелна хлътава опора: най-разпространеният тип, при който единият крак е просто по-къс от останалите, оставяйки равна, успоредна въздушна процеп между крака и основната плоча. Коригира се чрез добавяне на шайби с измерената дебелина.
  2. Ъглова хлътава опора: възниква, когато кракът е деформиран или основната плоча е наклонена, така че кракът стъпва под ъгъл. Затягането на болта принуждава крака да се изравни с основата, пружинирайки рамата. Необходима е конусна шайба или повторно механична обработка, а не плоска стека шайби.
  3. Еластична (индуцирана) хлътава опора: причинен от прекомерна корозия, заклинени частици, боя или твърде много шайби (повече от четири или пет) под крака. При затягане на болта сгъстяемият материал се компресира, създавайки гъбест мек крак. Лечението е почистване на повърхността и консолидиране на пакета от шайби.
  4. Хлътава опора от външна сила: създаден от външни сили — напрежение в тръби, кабелни канали или конструктивни скоби — издърпващи или натискащи рамата и повдигащи крак от основата. Никакво количество шайби не го отстранява; трябва да се елиминира причиняващото го външно натоварване (това е тясно свързано с деформацията, предизвикана от напрежение в тръбопроводи).

2. Защо мекият крак е сериозен проблем

Деформацията на рамата, причинена от мекия крак, е документирана първопричина за множество неизправности на машини:

  • Повишена вибрация: вътрешните напрежения и деформация създават предварително натоварено състояние, което може рязко да увеличи вибрацията, като тя често се проявява на работна скорост (1×) и нейните хармоници (2×, 3× и т.н.) — което улеснява объркването с дисбаланс или разцентроване. Деформираната рама може също да намали твърдостта на конструкцията в посока на резонанс на рамката, усложнявайки проблема.
  • Трудности при центриране: прецизното центроване е невъзможно, докато съществува мек крак. Тъй като болтовете се затягат и разхлабват по време на процеса на центроване, рамата се измества непредсказуемо и показанията не се повтарят. Коригирането на мекия крак е задължителна предпоставка за прецизно центроване — всяка операция по центроване трябва да започне с проверка за мек крак.
  • Отказ на лагера и уплътнението: деформацията на корпуса изкривява отворите за лагери, като поставя неравномерно натоварване върху лагерите и предизвиква преждевременно износване на лагерите и повреда. Тя може също да разтегли уплътненията, причинявайки течове и характерните модели на триене, свързани с дефекти на уплътненията.
  • Напрежение в вала и съединителя: деформацията предизвиква вътрешно несъосване на лагерите, което може да огъне вала (принудително извивка на вала) и да претовари съединителя, ускорявайки дефекти в съединенията.

Мекото стъпало също често се преплита с общо механична хлабина и разхлабена основа, поради което задълбоченото изследване проверява и трите едновременно, вместо да ги разглежда поотделно.

3. Как да се открие и коригира меко стъпало

Мекото стъпало обикновено се открива и отстранява по време на прецизно центроване, с помощта на циферблатни индикатори или лазерно центриране на вал система. Процесът се извършва в три етапа:

  1. Начална проверка: при разхлабени всички болтове, плъзнете измерителна шайба под всяко стъпало, за да намерите очевидни хлабини. Тази бърза проверка често разкрива най-проблемните случаи, преди дори да са монтирани измервателните уреди.
  2. Систематично измерване: за точен резултат монтирайте циферблатен индикатор (или процедурата за меко стъпало на лазерната система) при всяко стъпало. Нулирайте индикатора при затегнат болт, след което разхлабете само този болт и отчетете на колко се е повдигнало стъпалото. Движение по-голямо от около 0,05 mm (0,002 in) обикновено указва меко стъпало, което изисква корекция. Разхлабвайте само по един болт наведнъж, за да изолирате приноса на всяко стъпало.
  3. Корекция: поставете висококачествени предварително изрязани шайби от неръждаема стомана под мекото стъпало, за да запълните измерената хлабина, след което проверете отново. Повторете за всички стъпала, докато разхлабването на всеки отделен болт не дава движение в рамките на допустимото. Поддържайте броя на шайбите нисък — прекалено много наслоени шайби просто пресъздават нестабилно меко стъпало.

Калкулатори, ускоряващи работата

Два безплатни инструмента превръщат тези измервания в конкретни действия: калкулатор за хлътава опора помага да се определи количествено деформацията на рамата от показанията на индикатора, а калкулатор за дебелината на подложките преобразува измерената хлабина в точния пакет шайби за монтиране. След като стъпалата са изравнени, калкулатор за допуски при центриране на валове задава реалистични граници за отместване и ъгловост при последващото центроване.

4. Меко стъпало в диагностиката на вибрации

Тъй като меко стъпало имитира дисбаланс и разцентровка в спектъра — силна 1× с хармоници — то представлява класичен капан за неопитния анализатор. Характерният признак е, че симптомът се променя при разхлабване на болт на стъпалото: ако вибрацията от 1× спадне осезаемо при освобождаване на един болт, налице е деформация на рамата (а не тежко петно или огънат вал). Практическо потвърждение е да се запишат амплитуда и фаза с преносим двуканален анализатор на вибрации като например Balanset-1A на всеки лагер, след което последователно да се разхлаби всеки болт на стъпалото и да се наблюдава как се измества векторът от 1×; стъпалото, при което фазата рязко се отмества или амплитудата спада, е мекото. Отстраняването на меките стъпала преди всичко осигурява, че всяка последваща работа по балансиране или центровка измерва истинското състояние на ротора, а не преследва фантом, породен от деформирана рама и компрометиран твърдост на основата.

5. Проверка на мека опора (soft foot) с Balanset-1A

С Balanset-1A виждате дали състоянието на опорите (краката) променя вибрациите в лагерите и дали корекцията действително ги е намалила.

  1. При спряна и заключена машина монтирайте двата датчика върху лагерните корпуси, най-близо до съмнителните опори, и настройте тахометъра към отразяващия маркер. Дръжте ги на едни и същи места при всяко пускане.
  2. Пуснете машината на нормалните обороти, отдръпнете се от нея и отворете прозореца Vibration Meter (F5). Изчакайте зелената лента STABLE, после натиснете F9, за да запишете изходно състояние: общо ниво V1s/V2s, амплитуда на 1× V1o/V2o и фаза на 1× F1/F2.

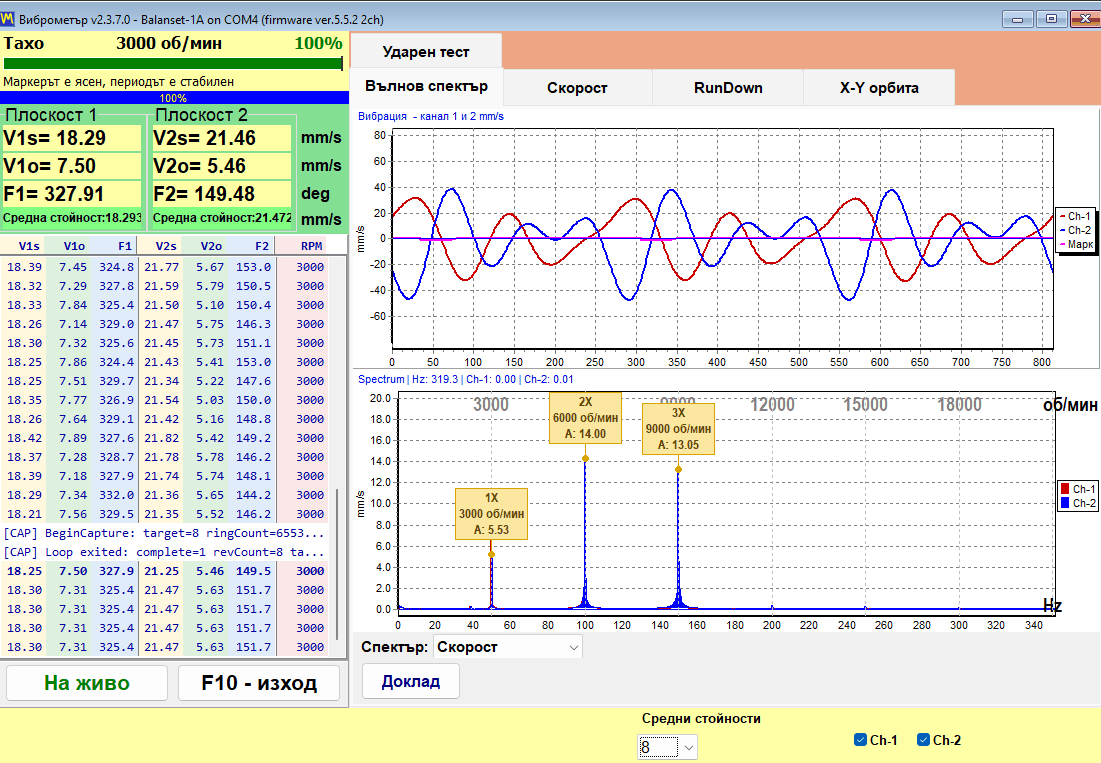

Прозорец Vibration Meter със замразен с F9 резултат при 3000 rpm: общо ниво, амплитуда на 1x и фаза на 1x за два канала, с журнала на измерванията
Замразеното с F9 измерване записва амплитудата и фазата на 1× във всеки лагер — изходното състояние, с което се сравнява след всяка промяна на опора.
  1. В раздела Wave Spectrum отчитайте пиковете при пунктирните водещи линии 1×, 2× и 3×. Ако Vo е близко до Vs, вибрацията е предимно 1×; ако Vo е значително под Vs, голяма част от нея се намира в хармониците – картина, обща за „soft foot“ (неравна опора), хлабини и нецентровка. Преди първата промяна на опорите щракнете с десния бутон върху спектъра и изберете „Y axis: Manual...“, за да се чертаят всички следващи измервания в един и същ мащаб.
Спектър на Vibration Meter с изнесени означения 1X, 2X и 3X, където общото ниво Vs е далеч над амплитудата на 1x Vo
Когато Vo е значително под Vs, а пиковете на 2× и 3× са силни, проверете опорите и крепежите преди каквото и да е балансиране.
  1. Преди всяка промяна спирайте и заключвайте машината: един разхлабен болт на опора или коригиран пакет от подложки при всички болтове, затегнати с нужния момент. Стартирайте отново със същите обороти и натиснете F9 пак.
  2. Сравнете. Нормалният разброс между пусканията е до 10–15 % по амплитуда и около 10° по фаза; ясно по-голяма промяна след намеса върху една опора сочи тази опора. Разделът Trend с отметка на „Show 1x (Vo)“ чертае всяко записано измерване във времето, така че състоянията преди и след да са на една графика.

Балансирайте едва след като опорите са коригирани и повторните измервания съвпадат. Ако при равни опори остава висок 1×, запишете изтичане (coast-down) в раздела RunDown: пик на амплитудата заедно с въртене на фазата с около 180° означава резонанс и роторът не бива да се балансира при тези обороти.
