Înțelegerea piciorului moale
Picior moale este o problemă frecventă la utilajele rotative, în care unul sau mai multe dintre picioarele de fixare ale utilajului nu reușesc să se așeze complet și uniform pe placa de bază sau fundația la care sunt fixate cu șuruburi. Atunci când șuruburile de fixare sunt strânse, cadrul sau carcasa utilajului este forțat să se îndoaie și să se deformeze pentru a se adapta la suprafața de montare inegală. Această deformare generează tensiuni interne semnificative, iar aceste tensiuni reprezintă cauza ascunsă a unei game surprinzător de largi de probleme de fiabilitate — creșterea vibrații, defectarea prematură a rulmenților și incapacitatea de a menține o precizie aliniere among them.
O analogie simplă este cea a unui scaun cu patru picioare care se clatină deoarece unul dintre picioare este puțin mai scurt. Când cineva se așează pe el, structura scaunului se deformează până când toate cele patru picioare ating podeaua. O mașinărie care prezintă o stare de „picior moale” suferă exact acest tip de deformare a structurii de fiecare dată când este fixată cu șuruburi — cu această diferență că „scaunul” este un ansamblu de precizie ale cărui alezaje ale rulmenților și arbore trebuie să rămână aliniate cu o precizie de câteva fracțiuni de milimetru.
1. Cele patru tipuri de picior moale
Piciorul moale se prezintă sub patru forme recunoscute, iar identificarea tipului de care suferiți determină modul în care se tratează:
- Picior moale paralel: cel mai frecvent tip, în care un picior este pur și simplu mai scurt decât celelalte, lăsând un spațiu plat și paralel între picior și placa de bază. Se remediază prin adăugarea unor șaibe cu grosimea măsurată.
- Picior moale în unghi: se produce atunci când un picior este îndoit sau placa de bază este înclinată, astfel încât piciorul se sprijină pe sol într-un unghi. Strângerea șurubului forțează piciorul să se îndoaie până se lipește de bază, provocând deformarea cadrului. Este necesară o șaibă conică sau o prelucrare ulterioară, nu o stivă de șaibe plate.
- Picior moale spongios (indus): cauzate de coroziune excesivă, resturi acumulate, vopsea sau un număr prea mare de șaibe (mai mult de patru sau cinci) sub un picior. Când șurubul este strâns, materialul compresibil se comprimă, ducând la formarea unui picior moale, ca un burete. Soluția constă în curățarea suprafeței și consolidarea pachetului de șaibe.
- Picior moale cauzat de forțe externe: cauzate de forțe externe — tensiunea conductelor, a canalelor de cabluri sau a elementelor de rigidizare structurală — care trag sau împing cadrul și ridică un picior de pe bază. Niciun fel de reglare cu șaibe nu rezolvă problema; sarcina externă care provoacă problema trebuie eliminată (acest lucru este strâns legat de deformarea indusă de tensiunea conductelor).
2. De ce „piciorul moale” reprezintă o problemă majoră
Deformarea cadrului provocată de piciorul moale este o cauză principală dovedită a numeroase defecțiuni ale utilajelor:
- Vibrații mai puternice: tensiunile interne și deformările creează o stare de pre-solicitare care poate amplifica brusc vibrațiile, manifestându-se adesea prin viteză de funcționare (1×) și armonice (2×, 3× și așa mai departe) — ceea ce face ca acesta să fie ușor de confundat cu dezechilibru sau o aliniere incorectă. Cadrul deformat poate, de asemenea, să reducă rigiditatea structurii în direcția rezonanța cadrului, agravând problema.
- Probleme de aliniere: Alinierea de precizie este imposibilă atâta timp cât există un picior moale. Pe măsură ce șuruburile sunt strânse și slăbite în timpul procesului de aliniere, cadrul se deplasează în mod imprevizibil, astfel încât valorile măsurate nu se vor repeta. Corectarea picioarelor moi este o condiție prealabilă obligatorie pentru o aliniere precisă — orice operațiune de aliniere ar trebui să înceapă cu o verificare a piciorului moale.
- Defecțiuni ale rulmenților și garniturilor: deformarea carcasei denaturează alezajele rulmenților, exercitând sarcini inegale asupra acestora și provocând uzura prematură uzura rulmenților și defectarea. De asemenea, poate desface garniturile, provocând scurgeri și tiparele de frecare asociate cu seal defects.
- Solicitarea arborelui și a cuplajului: deformarea provoacă o aliniere defectuoasă internă a rulmenților, ceea ce poate duce la îndoirea arborelui (o încovoiere forțată încovoierea arborelui) și suprasolicită cuplajul, accelerând defecte de cuplare.
Piciorul moale este, de asemenea, adesea asociat cu starea generală joc mecanic și slăbirea soclului, astfel încât o investigație amănunțită verifică toate cele trei aspecte împreună, în loc să le trateze separat.
3. Cum să depistezi și să tratezi piciorul moale
De obicei, se constată prezența unui picior moale și se remediază în timpul unei operațiuni de aliniere de precizie, folosind comparatoare cu cadran sau un aliniere a arborelui cu laser sistem. Fluxul de lucru are trei etape:
- Verificare inițială: după ce ați slăbit toate șuruburile, introduceți o leră de grosime sub fiecare picior pentru a identifica eventualele jocuri vizibile. Această verificare rapidă scoate adesea la iveală cele mai grave probleme înainte chiar de a monta instrumentele.
- Măsurarea sistematică: Pentru a obține un rezultat precis, montați un indicator cu cadran (sau folosiți funcția de detectare a picioarelor instabile a sistemului laser) la fiecare picior. Setați indicatorul la zero cu șurubul strâns, apoi slăbiți acel șurub și notați cât de mult se ridică piciorul. O deplasare mai mare de aproximativ 0,05 mm (0,002 in) indică, de obicei, un picior instabil care necesită corectare. Slăbiți doar un singur șurub pe rând, pentru a izola contribuția fiecărui picior.
- Corecţie: adăugați șaibe din oțel inoxidabil de înaltă calitate, deja tăiate la dimensiune, sub piciorul moale pentru a umple spațiul măsurat, apoi verificați din nou. Repetați procedura pentru toate picioarele până când slăbirea oricărui șurub produce o mișcare în limitele toleranței. Folosiți cât mai puține șaibe — suprapunerea unui număr prea mare de șaibe nu face decât să recreeze un picior moale spongios.
Calculatoare care accelerează procesul
Două instrumente gratuite transformă aceste măsurători în acțiuni concrete: un calculator pentru piciorul moale ajută la cuantificarea deformării cadrului pe baza valorilor afișate de indicator, iar un calculator pentru grosimea șaibelor transformă distanța măsurată în setul exact de șaibe care trebuie montat. Odată ce picioarele sunt așezate pe o suprafață plană, un calculator pentru toleranța de aliniere a arborilor stabilește limite realiste de decalaj și unghi pentru alinierea care urmează.
4. Piciorul moale în diagnosticul vibrațiilor

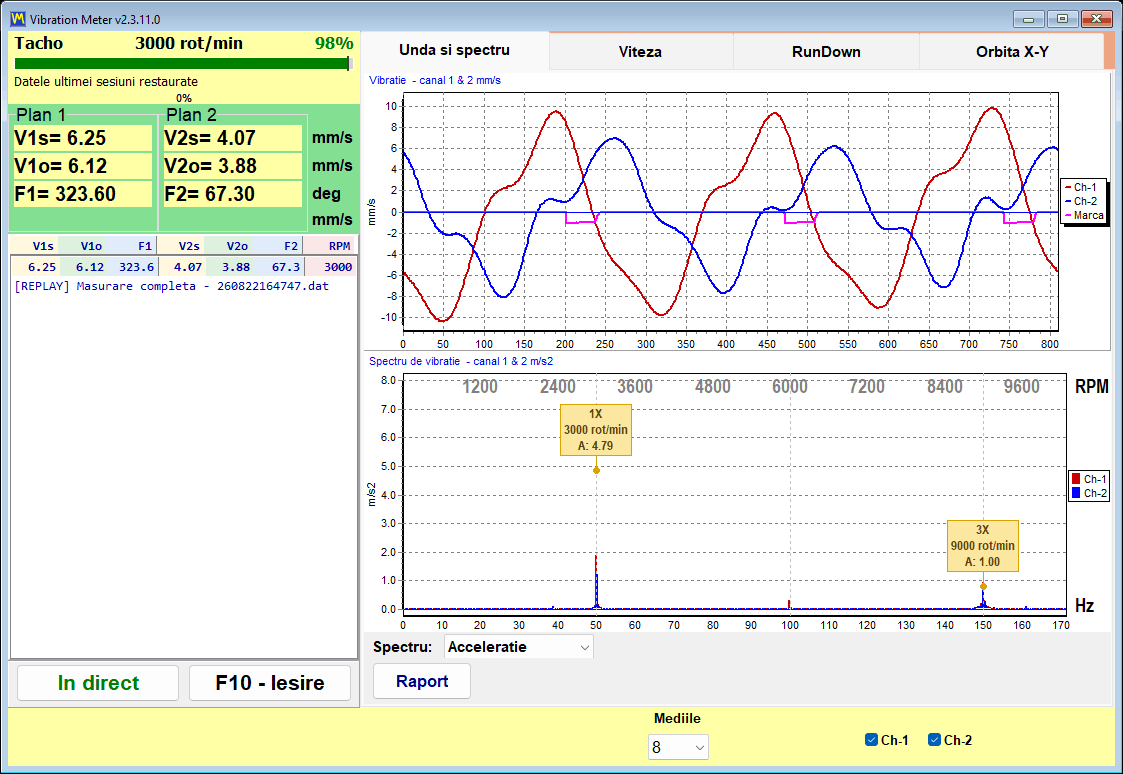

Deoarece „piciorul moale” imită dezechilibrul și dezaxarea în spectru — o vibrație puternică de 1× însoțită de armonici — acesta reprezintă o capcană clasică pentru analistul neavizat. Semnul revelator este faptul că simptomul se modifică atunci când se slăbește un șurub de fixare a piciorului: dacă vibrația de 1× scade vizibil odată cu slăbirea unui șurub, deformația cadrului (nu un punct de greutate sau o arbore îndoit) este implicat. O metodă practică de confirmare constă în înregistrarea amplitudinii și a fazei cu un analizor portabil cu două canale analizor de vibrații cum ar fi Balanset-1A la fiecare rulment, apoi slăbiți pe rând fiecare șurub de fixare și observați cum se modifică vectorul 1×; un picior care modifică faza sau reduce amplitudinea este cel instabil. Eliminarea mai întâi a piciorului instabil garantează că orice operațiune ulterioară de echilibrare sau aliniere se bazează pe starea reală a rotorului, în loc să urmărească o iluzie creată de un cadru deformat și o rigiditatea fundației.
