Razumevanje mehkega stopala
Mehka noga je pogosta težava pri rotacijskih strojih, pri kateri ena ali več pritrdilnih nog stroja ne leži v celoti in ravno na nosilni plošči ali temelju, na katerega so privite. Ko se pritrdilni vijaki zategnejo, se okvir ali ohišje stroja upogne in deformira, da se prilagodi neravni pritrdilni površini. Ta deformacija povzroča znatne notranje napetosti, ki so skriti glavni vzrok za presenetljivo širok spekter težav z zanesljivostjo – povečano vibracije, prezgodnja okvara ležaja in nezmožnost ohranjanja natančnosti poravnava among them.
Preprosta primerjava je štirinožni stol, ki se maje, ker je ena noga nekoliko krajša. Ko se nekdo usede nanj, se okvir stola upogne, dokler se vse štiri noge ne dotaknejo tal. Pri stroju z »mehko nogo« pride do točno takšne deformacije okvira vsakič, ko se ga pritrdi – le da je ta »stol« natančna sestava, pri kateri morajo biti izvrtine ležajev in gred natančno poravnani z odstopanjem le nekaj milimetrov.
1. Štiri vrste mehkega stopala
Mehka stopala se pojavljajo v štirih znanih oblikah, pri čemer je od tega, katero obliko imate, odvisno, kako jo boste odpravili:
- Vzporedna mehka stopala: najpogostejša oblika, pri kateri je ena stopala preprosto krajša od drugih, zaradi česar med stopalom in podnožjem ostane ravna, vzporedna zračna vrzel. To se popravi z vstavitvijo podložk z ustrezno debelino.
- Mehka stopala pri hoji: do tega pride, ko je noga upognjena ali je podlaga nagnjena, tako da se noga dotika tal pod kotom. Z zategovanjem vijaka se noga prisili, da se upogne in se poravna s podlago, kar povzroči upogib okvira. Potrebna je stožčasta podložka ali ponovna obdelava, ne pa ravna podložka.
- Mehka stopala (inducirana): ki jih povzročajo prekomerna korozija, nabrani ostanki, barva ali preveč podložk (več kot štiri ali pet) pod podnožjem. Ko se vijak zategne, se stisljiv material stisne, kar povzroči, da je podnožje mehko in gobasto. Rešitev je v čiščenju površine in utrjevanju sklopa podložk.
- Mehka stopala zaradi zunanjih vplivov: ki jih povzročajo zunanje sile – napetost v ceveh, vodovodnih ceveh ali konstrukcijskih ojačitvah –, ki vlečejo ali potiskajo okvir in dvignejo nogo s podlage. To ni mogoče odpraviti z nobenim šimiranjem; motečo zunanjo obremenitev je treba odpraviti (to je tesno povezano z deformacijo, ki jo povzroča napetost v ceveh).
2. Zakaj je mehka stopala velik problem
Deformacija okvirja, ki jo povzroča nestabilna podlaga, je dokazano glavni vzrok številnih okvar strojev:
- Večje vibracije: notranje napetosti in deformacije ustvarjajo stanje prednapetosti, ki lahko močno poveča vibracije, kar se pogosto kaže pri hitrost teka (1×) in njegov harmoniki (2×, 3× itd.) — zaradi česar ga je zlahka zamenjati za neravnovesje ali neporavnavo. Deformiran okvir lahko prav tako zmanjša togost konstrukcije v smeri resonanca okvirja, kar problem še poslabšuje.
- Težave z usklajevanjem: Natančno poravnavanje ni mogoče, dokler je prisotna nestabilna noga. Ker se vijaki med poravnavanjem zategujejo in popuščajo, se okvir nepredvidljivo premika, zato se odčitki ne ponavljajo. Odprava nestabilnosti koles je nujen pogoj za natančno poravnavo — vsako poravnavanje koles je treba začeti s preverjanjem mehkosti vzmetenja.
- Okvara ležaja in tesnila: deformacija ohišja povzroči deformacijo ležajnih izvrtin, kar povzroči neenakomerno obremenitev ležajev in pospeši njihovo predčasno obrabo obraba ležaja in okvare. Prav tako lahko raztrga tesnila, kar povzroči puščanje in značilne sledi trenja, povezane z seal defects.
- Napetosti v gredi in sklopki: deformacija povzroči notranje neporavnavanje ležajev, kar lahko upogne gred (prisilno gredni lok) ter preobremenijo sklopko, s čimer pospešijo napake pri sklopki.
Mehka stopala so pogosto povezana tudi s splošnim mehanska ohlapnost in . ohlapnost podstavka, zato se pri temeljiti preiskavi preverijo vse tri skupaj, namesto da bi se obravnavale ločeno.
3. Kako prepoznati in odpraviti mehko stopalo
Mehko podnožje se običajno odkrije in popravi med natančnim poravnavanjem z uporabo merilnih ur ali lasersko poravnavanje gredi sistem. Delovni tok ima tri faze:
- Začetni pregled: Ko so vsi vijaki popustili, pod vsako nogo potisnite merilno lističko, da ugotovite, ali so prisotne kakšne očitne vrzeli. Ta hiter pregled pogosto razkrije največje pomanjkljivosti, še preden se instrumenti sploh namestijo.
- Sistematično merjenje: Za natančen rezultat namestite merilni urni kazalec (ali uporabite funkcijo za preverjanje nestabilnosti noge v laserskem sistemu) na vsako nogo. Kazalec nastavite na ničlo, ko je vijak zategnjen, nato pa ta vijak popustite in odčitajte, za koliko se noga dvigne. Premik, večji od približno 0,05 mm (0,002 in), običajno kaže na nestabilnost noge, ki jo je treba popraviti. Popuščajte vedno le en vijak naenkrat, da boste lahko ločeno ocenili vpliv vsake noge.
- Popravek: Pod mehko nogo vstavite visokokakovostne, vnaprej izrezane podložke iz nerjavečega jekla, da zapolnite izmerjeno vrzel, nato pa ponovno preverite. To ponovite pri vseh nogah, dokler zrahljanje katerega koli vijaka ne omogoči premika znotraj dovoljenega odstopanja. Uporabite čim manj podložk – če jih zložite preveč, bo noga spet postala preveč mehka.
Kalkulatorji, ki pospešijo delo
Dve brezplačni orodji te meritve pretvorita v konkretne ukrepe: a kalkulator za mehko stopalo pomaga pri kvantificiranju popačenja slike na podlagi odčitkov merilnika ter kalkulator debeline podložke izmerjeno vrzel pretvori v natančen paket podložk, ki ga je treba namestiti. Ko so noge poravnane, kalkulator tolerance poravnave gredi določa realistične omejitve odmika in naklona za nadaljnje poravnavanje.
4. Mehka stopala v diagnostiki vibracij

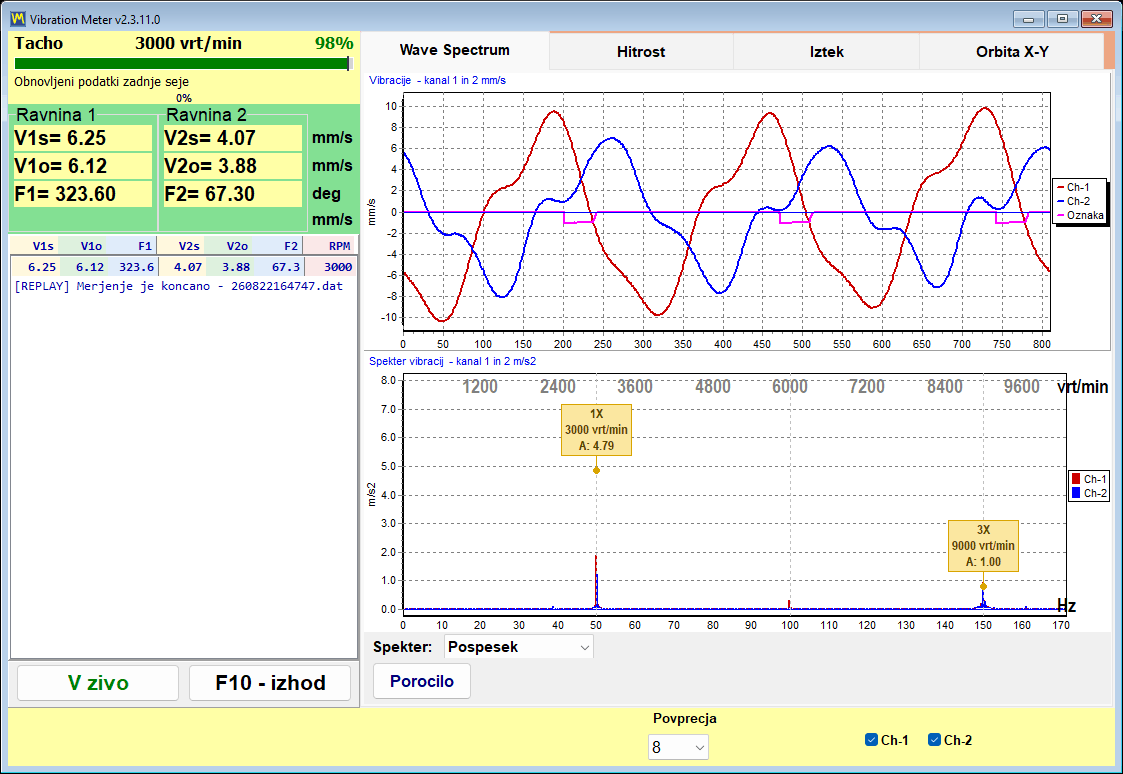

Ker mehka noga v spektru posnema neravnovesje in neporavnavo – močno 1× z harmoniki –, je to klasična past za neprevidnega analitika. Razkrivajoči znak je, da se simptom spremeni, ko se zrahlja vijak na nogi: če se vibracija 1× opazno zmanjša, ko se sprosti en vijak, gre za deformacijo okvira (ne za težko točko ali upognjena gred) je vpleten. Praktična potrditev je merjenje amplitude in faze s prenosnim dvo-kanalnim analizator vibracij such as the Balanset-1A na vsakem ležaju, nato pa po vrsti popustite vsak vijak noge in opazujte, kako se spreminja vektor 1×; noga, ki spreminja fazo ali zmanjšuje amplitudo, je tista, ki je ohlapna. Če najprej odpravite ohlapno nogo, se zagotovi, da se pri vseh kasnejših uravnoteževalnih ali poravnalnih delih meri dejansko stanje rotorja, namesto da bi se ukvarjali z navidezno napako, ki jo povzročata poškodovan okvir in okvarjen togost temeljev.
