Suprasti minkštą pėdą
Minkšta pėda tai dažna rotacinės įrangos problema, kai viena ar kelios mašinos tvirtinimo kojos nesiliečia visiškai ir lygiai su pagrindo plokšte ar pamatais, prie kurių jos yra prisuktos varžtais. Priveržus tvirtinimo varžtus, mašinos rėmas ar korpusas yra priverstas išlinkti ir deformuotis, prisitaikydamas prie nelygaus montavimo paviršiaus. Ši deformacija sukelia didelius vidinius įtempius, o būtent šie įtempiai yra paslėpta pagrindinė priežastis, lemianti netikėtai daug patikimumo problemų — padidėjusį vibracija, ankstyvas guolių gedimas ir nesugebėjimas išlaikyti tikslumo lygiavimas tarp jų.
Paprasta analogija – keturkojė kėdė, kuri siūbuoja, nes viena kojelė yra šiek tiek trumpesnė. Kai kas nors ant jos atsisėda, kėdės rėmas išsikreipia, kol visos keturios kojos paliečia grindis. Mašina, kuriai būdingas „minkštos kojos“ reiškinys, patiria būtent tokį rėmo iškraipymą kiekvieną kartą, kai ji pritvirtinama varžtais – tik šiuo atveju „kėdė“ yra tikslusis agregatas, kurio guolių angos ir velenas turi išlaikyti tikslumą iki milimetro dalelių.
1. Keturi minkštos pėdos tipai
„Minkštą pėdą“ skirstoma į keturias pripažintas rūšis, o tai, kokia iš jų jums būdinga, lemia gydymo būdą:
- Lygiagreti minkšta pėda: dažniausiai pasitaikanti rūšis, kai viena pėda yra tiesiog trumpesnė už kitas, dėl to tarp pėdos ir pagrindo lieka plokščias, lygiagretus oro tarpas. Tai ištaisoma įdedant tarpiklius, kurių storis nustatomas matavimu.
- Lankstus pėdos skliautas: tai atsitinka, kai kojelė yra išlenkta arba pagrindo plokštė nuožulni, todėl kojelė liečiasi su paviršiumi kampu. Priveržus varžtą, kojelė išlenkiama taip, kad priglaudžia prie pagrindo, o tai sukelia rėmo išlinkimą. Reikia naudoti kūginę tarpiklį arba pakoreguoti paviršių, o ne dėti plokščius tarpiklius vieną ant kito.
- Minkšta pėda (sukelta): kurią sukelia pernelyg didelė korozija, įstrigę nešvarumai, dažai arba per daug tarpiklių (daugiau nei keturi ar penki) po pėda. Priveržus varžtą, suspaudžiama medžiaga suspaudžiama, dėl to pėda tampa minkšta ir kempinėta. Šią problemą galima išspręsti nuvalant paviršių ir sutvirtinant tarpiklių paketą.
- „Minkšta pėda“ dėl išorinės jėgos: sukelia išorinės jėgos – vamzdžių įtempimas, laidų kanalai ar konstrukcinės atramos – kurios traukia arba stumia rėmą ir pakelia vieną koją nuo pagrindo. Tai neįmanoma ištaisyti jokiais tarpikliais; būtina pašalinti šią išorinę apkrovą (tai glaudžiai susiję su vamzdžių įtempimo sukeltu deformavimu).
2. Kodėl minkštas pėdos skliautas yra didelė problema
„Soft foot“ reiškinio sukeliamas rėmo iškraipymas yra įrodyta daugelio mašinų gedimų priežastis:
- Padidėjęs vibravimas: vidiniai įtempiai ir deformacijos sukuria įtempimo būseną, kuri gali smarkiai padidinti vibraciją, dažnai pasireiškiančią darbinis greitis (1×) ir jo harmonikos (2×, 3× ir t. t.) — todėl jį lengva supainioti su disbalansas arba netinkamą suderinimą. Iškreiptas rėmas taip pat gali sumažinti konstrukcijos standumą link rėmo rezonansas, o tai dar labiau pagilina problemą.
- Suderinimo sunkumai: kol yra „minkštas ratas“, tiksliai sureguliuoti neįmanoma. Kadangi reguliavimo metu varžtai yra priveržiami ir atveržiami, rėmas juda nenuspėjamai, todėl rodmenys nepasikartos. „Soft foot“ ištaisymas yra būtina sąlyga, kad būtų užtikrintas tikslus ratų sureguliavimas — kiekvieną ratų sureguliavimą reikėtų pradėti nuo ratų posvyrio patikrinimo.
- Guolio ir sandariklio gedimas: korpuso deformacija iškreipia guolių angas, dėl to guoliai patiria nevienodą apkrovą ir greičiau susidėvi guolių susidėvėjimas ir gedimus. Be to, ji gali išplėšti sandariklius, dėl ko atsiranda nuotėkiai ir su tuo susiję trinties pėdsakai sandarinimo defektai.
- Velenų ir movų įtempiai: šis iškraipymas sukelia vidinį guolių nesutapimą, dėl kurio gali išlinkti velenas (priverstinis šachtos lankas) ir perkrauna movą, pagreitindami sujungimo defektai.
„Minkštos pėdos“ sindromas taip pat dažnai siejamas su bendru mechaninis laisvumas ir pjedestalo laisvumas, todėl atliekant išsamų tyrimą tikrinami visi trys aspektai kartu, o ne atskirai.
3. Kaip nustatyti ir ištaisyti minkštą pėdą
Paprastai „minkštas ratas“ nustatomas ir pašalinamas atliekant tikslią ratų sureguliavimo procedūrą, naudojant matuoklį arba lazerinis velenų išlyginimas sistema. Darbo eiga susideda iš trijų etapų:
- Pirminis patikrinimas: Atlaisvinę visus varžtus, po kiekviena kojele įkiškite matuoklį, kad nustatytumėte akivaizdžius tarpelius. Šis greitas patikrinimas dažnai padeda aptikti didžiausias problemas dar prieš pradedant montuoti prietaisus.
- Sistemingas matavimas: Norėdami gauti tikslų rezultatą, prie kiekvienos kojelės pritvirtinkite matuoklį (arba naudokite lazerinės sistemos „minkštos kojelės“ patikrinimo funkciją). Priveržę varžtą, nustatykite matuoklio nulį, tada atsukite tą varžtą ir nustatykite, kiek kojelė išsitiesia. Jei poslinkis didesnis nei maždaug 0,05 mm (0,002 colio), tai paprastai rodo, kad kojelė yra minkšta ir ją reikia pakoreguoti. Atsukite tik po vieną varžtą, kad galėtumėte įvertinti kiekvienos kojelės įtaką atskirai.
- Pataisa: Po minkšta pėda įdėkite aukštos kokybės, iš anksto supjaustytus nerūdijančio plieno tarpiklius, kad užpildytumėte išmatuotą tarpą, tada patikrinkite dar kartą. Kartokite šį veiksmą su visomis pėdomis, kol atsukus bet kurį varžtą pasieksite judesį, atitinkantį leistiną nuokrypį. Naudokite kuo mažiau tarpiklių – sukrovus per daug tarpiklių, vėl susidarys minkšta pėda.
Skaičiuoklės, palengvinančios darbą
Dvi nemokamos priemonės padeda šiuos matavimus paversti veiksmais: „Soft Foot“ skaičiuoklė padeda kiekybiškai įvertinti kadro iškraipymą pagal indikatoriaus rodmenis, o Pagalvėlės storio skaičiuoklė paverčia išmatuotą tarpą tiksliu tarpiklių rinkiniu, kurį reikia įdėti. Kai kojelės stovi lygiai, velenų išlyginimo nuokrypio skaičiuoklė nustato realistiškas poslinkio ir kampo ribas tolesniam išlyginimui.
4. „Soft Foot“ vibracijos diagnostikoje

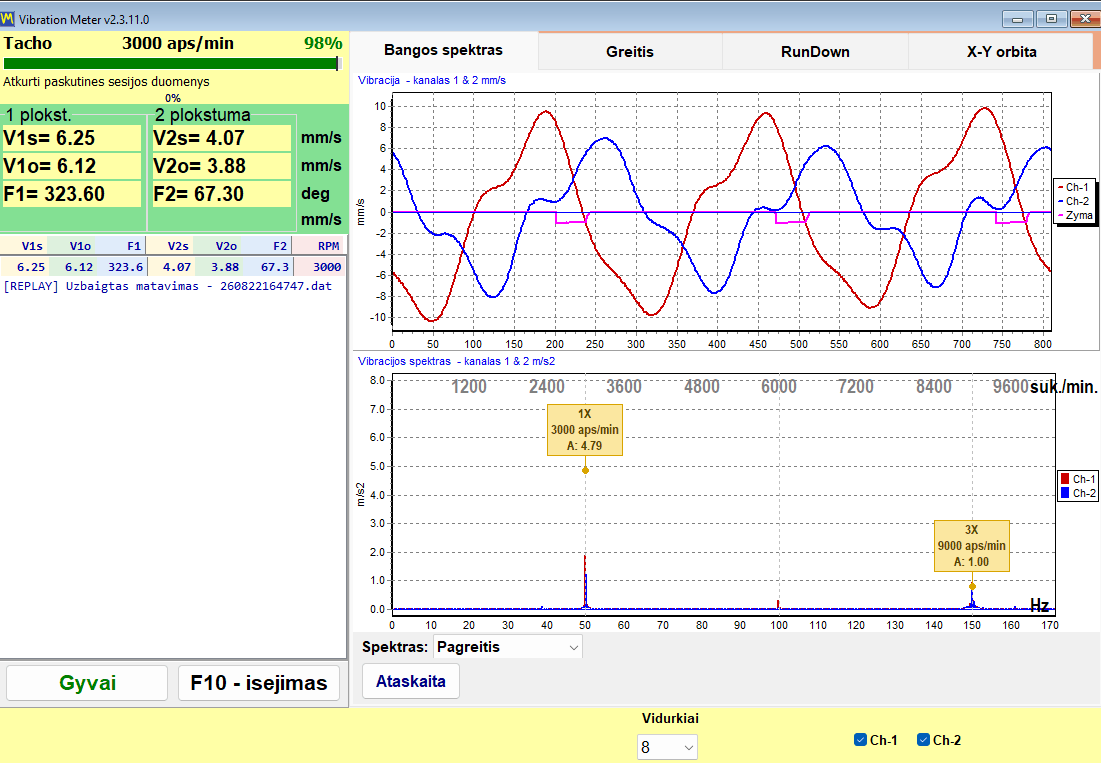

Kadangi „minkšta pėda“ imituoja pusiausvyros sutrikimą ir netaisyklingą išsidėstymą spektre – stiprų 1× su harmonikomis – tai yra klasikinė spąstai neatsargiam analitikui. Tai išduoda tai, kad simptomas pasikeičia, kai atsukamas pėdos varžtas: jei 1× vibracija pastebimai sumažėja, kai atsukamas vienas varžtas, rėmo deformacija (o ne sunkioji vieta ar sulenktas velenas) yra susijęs. Praktinis patvirtinimas – užfiksuoti amplitudę ir fazę naudojant nešiojamą dviejų kanalų vibracijos analizatorius pvz. Balanset-1A prie kiekvieno guolio paeiliui atsukite kiekvieną kojelės varžtą ir stebėkite, kaip keičiasi 1× vektorius; kojelė, dėl kurios pasikeičia fazė arba sumažėja amplitudė, yra silpnoji. Pirmiausia pašalinus silpnąją kojelę, užtikrinama, kad bet kokie vėlesni balansavimo ar lygiavimo darbai bus atliekami atsižvelgiant į tikrąją rotoriaus būklę, o ne bandant ištaisyti iliuziją, kurią sukuria deformuotas rėmas ir pažeistas pamatų standumas.
