Zrozumienie Soft Foot
Miękka stopa jest powszechnym stanem w maszynach wirujących, w którym jedna lub więcej stóp montażowych maszyny nie styka się w pełni płasko z płytą podstawy lub fundamentem, do którego są przykręcone. Gdy śruby mocujące są dokręcone, rama lub obudowa maszyny jest zmuszona do zginania się i odkształcania, aby dopasować się do nierównej powierzchni montażowej. Zniekształcenia te wywołują znaczne naprężenia wewnętrzne, które są ukrytą przyczyną wielu zaskakujących problemów z niezawodnością - np. podwyższonej temperatury. wibracja, przedwczesne uszkodzenie łożyska i niezdolność do utrzymania precyzji wyrównanie wśród nich.
Prostą analogią jest krzesło na czterech nogach, które kołysze się, ponieważ jedna noga jest nieco krótsza. Kiedy ktoś na nim siada, rama krzesła skręca się, aż wszystkie cztery nogi dotkną podłogi. Maszyna z miękką stopą ulega dokładnie takiemu zniekształceniu ramy za każdym razem, gdy jest przykręcana - z wyjątkiem tego, że “krzesło” jest precyzyjnym zespołem, którego otwory łożyskowe i wał muszą być wierne z dokładnością do ułamków milimetra.
1. Cztery rodzaje miękkiej stopy
Miękka stopa występuje w czterech rozpoznanych formach, a określenie, która z nich występuje, dyktuje sposób jej naprawienia:
- Równoległa miękka stopa: Najpopularniejszy typ, w którym jedna stopa jest po prostu krótsza niż pozostałe, pozostawiając płaską, równoległą szczelinę powietrzną między stopą a płytą bazową. Jest ona korygowana poprzez dodanie podkładek o zmierzonej grubości.
- Kątowa, miękka stopa: występuje, gdy stopa jest wygięta lub płyta podstawy jest nachylona, przez co stopa dotyka podłoża pod kątem. Dokręcenie śruby zmusza stopę do wygięcia się płasko względem podstawy, powodując sprężynowanie ramy. Potrzebna jest stożkowa podkładka lub ponowna obróbka, a nie płaski stos.
- Miękka stopa: spowodowane nadmierną korozją, uwięzionymi zanieczyszczeniami, farbą lub zbyt dużą liczbą podkładek (więcej niż cztery lub pięć) pod stopką. Po dokręceniu śruby ściśliwy materiał zostaje zgnieciony, tworząc gąbczastą, miękką stopkę. Lekarstwem jest oczyszczenie powierzchni i konsolidacja pakietu podkładek.
- Miękka stopa wymuszona siłą zewnętrzną: powstałe w wyniku działania sił zewnętrznych - naprężenia rury, przewodu lub stężenia konstrukcyjnego - ciągnących lub pchających ramę i podnoszących stopę z podstawy. Żadna ilość podkładek nie jest w stanie tego naprawić; obciążenie zewnętrzne musi zostać odciążone (jest to ściśle związane z odkształceniem spowodowanym naprężeniem rury).
2. Dlaczego miękka stopa jest poważnym problemem
Zniekształcenie ramy powodowane przez miękką stopkę jest udokumentowaną przyczyną wielu usterek maszyn:
- Zwiększone wibracje: Wewnętrzne naprężenia i odkształcenia tworzą stan wstępnego obciążenia, który może gwałtownie zwiększyć wibracje, często objawiające się przy prędkość biegu (1×) i jego harmonia (2×, 3× itd.) - co sprawia, że łatwo pomylić je z brak równowagi lub niewspółosiowość. Zniekształcona rama może również obniżyć sztywność konstrukcji do poziomu rezonans ramy, potęgując problem.
- Trudności z wyrównaniem: Precyzyjne osiowanie jest niemożliwe przy miękkiej stopie. Gdy śruby są dokręcane i luzowane podczas procesu osiowania, rama przesuwa się w nieprzewidywalny sposób, więc odczyty nie będą się powtarzać. Korygowanie miękkiej stopy jest obowiązkowym warunkiem wstępnym precyzyjnego wyrównania - każde zadanie osiowania powinno rozpoczynać się od sprawdzenia miękkich stóp.
- Awaria łożyska i uszczelnienia: Zniekształcenie obudowy zniekształca otwory łożysk, powodując nierównomierne obciążenie łożysk i prowadząc do przedwczesnego zużycia. zużycie łożysk i awarii. Może również powodować otwieranie się uszczelek, powodując wycieki i tarcie związane z wady uszczelnienia.
- Naprężenie wału i sprzęgła: Zniekształcenie powoduje wewnętrzną niewspółosiowość łożysk, co może spowodować wygięcie wału (wymuszone). łuk wału) i przeciążają sprzęgło, przyspieszając wady sprzęgła.
Miękka stopa jest również często powiązana z ogólnym luz mechaniczny oraz luźne mocowanie cokołu, dlatego dokładne dochodzenie sprawdza wszystkie trzy razem, zamiast traktować je oddzielnie.
3. Jak wykrywać i korygować stopę miękką
Miękka stopa jest zwykle wykrywana i ustalana podczas precyzyjnego osiowania za pomocą czujników zegarowych lub Laserowe osiowanie wałów system. Przepływ pracy składa się z trzech etapów:
- Wstępna kontrola: Po poluzowaniu każdej śruby wsuń szczelinomierz pod każdą stopę, aby znaleźć wszelkie oczywiste luki. To szybkie przejście często ujawnia miejsca o największych szczelinach, zanim jeszcze instrumenty zostaną ustawione.
- Systematyczne pomiary: Aby uzyskać dokładny wynik, zamontuj wskaźnik zegarowy (lub procedurę miękkiej stopy systemu laserowego) na każdej stopie. Wyzeruj wskaźnik przy dokręconej śrubie, a następnie poluzuj tę jedną śrubę i sprawdź, jak daleko stopa sprężynuje. Ruch większy niż około 0,05 mm (0,002 cala) zazwyczaj wskazuje na miękką stopę, która wymaga korekty. Poluzuj tylko jedną śrubę na raz, aby odizolować wkład każdej stopy.
- Korekta: Dodaj wysokiej jakości, wstępnie wycięte podkładki ze stali nierdzewnej pod miękką stopę, aby wypełnić zmierzoną szczelinę, a następnie ponownie sprawdź. Powtórz czynność na wszystkich stopkach, aż poluzowanie pojedynczej śruby spowoduje ruch w granicach tolerancji. Utrzymuj liczbę podkładek na niskim poziomie - układanie zbyt wielu podkładek po prostu tworzy miękką stopę.
Kalkulatory, które przyspieszają pracę
Dwa bezpłatne narzędzia pozwalają przekształcić te pomiary w działanie: a Kalkulator miękkiej stopy pomaga w ilościowym określeniu zniekształcenia ramki na podstawie odczytów wskaźnika, a kalkulator grubości podkładki przelicza zmierzoną szczelinę na dokładną ilość podkładek do zainstalowania. Gdy nóżki są płaskie, a kalkulator tolerancji osiowania wału ustawia realistyczne limity przesunięcia i kątowości dla następującego wyrównania.
4. Miękka stopa w diagnostyce wibracji

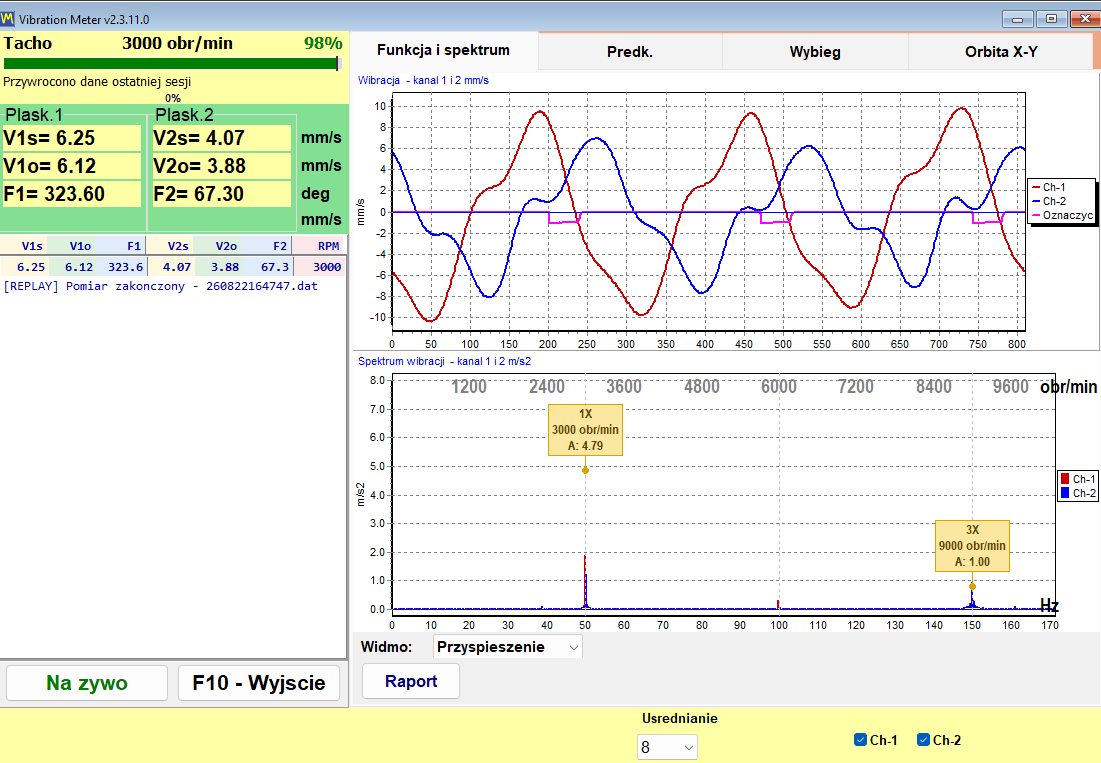

Ponieważ miękka stopa naśladuje brak równowagi i niewspółosiowość w widmie - silne 1× z harmonicznymi - jest to klasyczna pułapka dla nieostrożnego analityka. Sygnałem ostrzegawczym jest to, że objaw zmienia się, gdy śruba stopy jest poluzowana: jeśli wibracje 1× spadają zauważalnie, gdy jedna śruba jest zwolniona, zniekształcenie ramy (nie ciężki punkt lub wygięty wał). Praktycznym potwierdzeniem jest uchwycenie amplitudy i fazy za pomocą przenośnego dwukanałowego urządzenia. analizator drgań takich jak Balans-1a na każdym łożysku, a następnie poluzuj po kolei każdą śrubę stopy i obserwuj, jak zmienia się wektor 1×; stopa, która zmienia fazę lub zmniejsza amplitudę, jest miękka. Wyczyszczenie miękkiej stopki w pierwszej kolejności gwarantuje, że wszelkie późniejsze prace związane z wyważaniem lub ustawianiem będą mierzyć rzeczywisty stan wirnika, a nie gonić za fantomem stworzonym przez zniekształconą ramę i uszkodzone łożysko. sztywność fundamentu.
