Compreendendo o Pé Mancal Frouxo
Pé mancal frouxo é uma condição comum em máquinas rotativas na qual um ou mais pés de montagem de uma máquina não fazem contato total e plano com a placa de base ou fundação à qual estão parafusados. Quando os parafusos de fixação são apertados, a estrutura ou carcaça da máquina é forçada a dobrar e distorcer para se conformar à superfície de montagem irregular. Essa distorção induz tensões internas significativas, e essas tensões são a causa raiz oculta de uma surpreendente gama de problemas de confiabilidade — elevação vibração, falha prematura de rolamentos e a incapacidade de manter um alinhamento de precisão alinhamento entre eles.
Uma analogia simples é uma cadeira de quatro pernas que balança porque uma das pernas é ligeiramente mais curta. Quando alguém se senta nela, a estrutura da cadeira torce até que todas as quatro pernas toquem o chão. Uma máquina com condição de soft foot sofre exatamente esse tipo de distorção da estrutura toda vez que é parafusada — exceto que a “cadeira” é um conjunto de precisão cujos furos de rolamento e eixo devem permanecer verdadeiros dentro de frações de milímetro.
1. Os Quatro Tipos de Soft Foot
O soft foot ocorre em quatro formas reconhecidas, e identificar qual delas você tem determina como corrigi-lo:
- Soft foot paralelo: o tipo mais comum, no qual um pé é simplesmente mais curto que os outros, deixando um espaço de ar plano e paralelo entre o pé e a placa de base. É corrigido adicionando calços da espessura medida.
- Soft foot angular: ocorre quando um pé está dobrado ou a placa de base está inclinada, de modo que o pé toca em um ângulo. Apertar o parafuso força o pé a se achatar contra a base, tensionando a estrutura. É necessário um calço cônico ou retificação, não uma pilha plana.
- Soft foot esponjoso (induzido): causado por corrosão excessiva, detritos presos, tinta ou muitos calços (mais de quatro ou cinco) sob um pé. Quando o parafuso é apertado, o material compressível é esmagado, produzindo um soft foot esponjoso. A solução é limpar a superfície e consolidar o pacote de calços.
- Soft foot por força externa: criado por forças externas — tensão em tubulações, condutos ou reforços estruturais — puxando ou empurrando a estrutura e levantando um pé da base. Nenhuma quantidade de calços corrige isso; a carga externa causadora deve ser aliviada (isso está estreitamente relacionado à distorção induzida por tensão em tubulações).
2. Por Que o Soft Foot é um Problema Maior
A distorção da estrutura causada pelo soft foot é uma causa raiz documentada de inúmeras falhas em máquinas:
- Aumento da vibração: as tensões internas e a distorção criam uma condição de pré-carga que pode elevar drasticamente a vibração, frequentemente aparecendo em velocidade de operação (1×) e seus harmônicos (2×, 3×, e assim por diante) — o que facilita confundir com desbalanceamento ou desalinhamento. A estrutura distorcida também pode reduzir a rigidez da estrutura em direção a uma ressonância da estrutura, agravando o problema.
- Dificuldades de alinhamento: o alinhamento de precisão é impossível enquanto houver soft foot. À medida que os parafusos são apertados e soltos durante o processo de alinhamento, a estrutura se desloca de forma imprevisível, portanto as leituras não se repetirão. Corrigir o soft foot é um pré-requisito obrigatório para o alinhamento de precisão — todo trabalho de alinhamento deve começar com uma verificação de soft foot.
- Falha de rolamento e vedação: a distorção da carcaça distorce os furos de rolamento, colocando cargas desiguais nos rolamentos e provocando falha prematura desgaste do rolamento e falha. Também pode abrir as vedações, produzindo vazamentos e os padrões de fricção associados a defeitos de vedação.
- Tensão no eixo e acoplamento: a distorção causa desalinhamento interno dos rolamentos, o que pode dobrar o eixo (um empenamento do eixoforçado) e sobrecarregar o acoplamento, acelerando defeitos de acoplamento.
O soft foot também está frequentemente entrelaçado com folga mecânica e folga mecânica no pedestalgeral, portanto uma investigação minuciosa verifica todos os três juntos em vez de tratá-los isoladamente.
3. Como Detectar e Corrigir o Soft Foot
O soft foot normalmente é encontrado e corrigido durante um trabalho de alinhamento de precisão, usando relógios comparadores ou um sistema de alinhamento de eixos a laser O fluxo de trabalho tem três etapas:
- Verificação inicial: com todos os parafusos soltos, deslize uma chapa de espessura sob cada pé para encontrar quaisquer lacunas óbvias. Esta passagem rápida frequentemente revela os piores casos antes mesmo que os instrumentos sejam configurados.
- Medição sistemática: para um resultado preciso, monte um relógio comparador (ou a rotina de soft foot do sistema a laser) em cada pé. Zere o indicador com o parafuso apertado, depois solte aquele parafuso e leia o quanto o pé sobe. Um movimento maior que cerca de 0,05 mm (0,002 pol) geralmente indica um soft foot que precisa de correção. Solte apenas um parafuso por vez para isolar a contribuição de cada pé.
- Correção: adicione calços de aço inoxidável de alta qualidade, pré-cortados, sob o pé com soft foot para preencher a lacuna medida, depois verifique novamente. Repita em todos os pés até que soltar qualquer parafuso único produza movimento dentro da tolerância. Mantenha a quantidade de calços baixa — empilhar muitos calços simplesmente recria um soft foot esponjoso.
Calculadoras que aceleram o trabalho
Duas ferramentas gratuitas transformam essas medições em ação: uma calculadora de soft foot ajuda a quantificar a distorção da estrutura a partir das leituras do seu indicador, e uma calculadora de espessura de calço converte a lacuna medida no pacote exato de calços a instalar. Uma vez que os pés estejam planos, uma calculadora de tolerância de alinhamento de eixos define limites realistas de deslocamento e angularidade para o alinhamento subsequente.
4. Pé mancal frouxo na vibrodinâmica

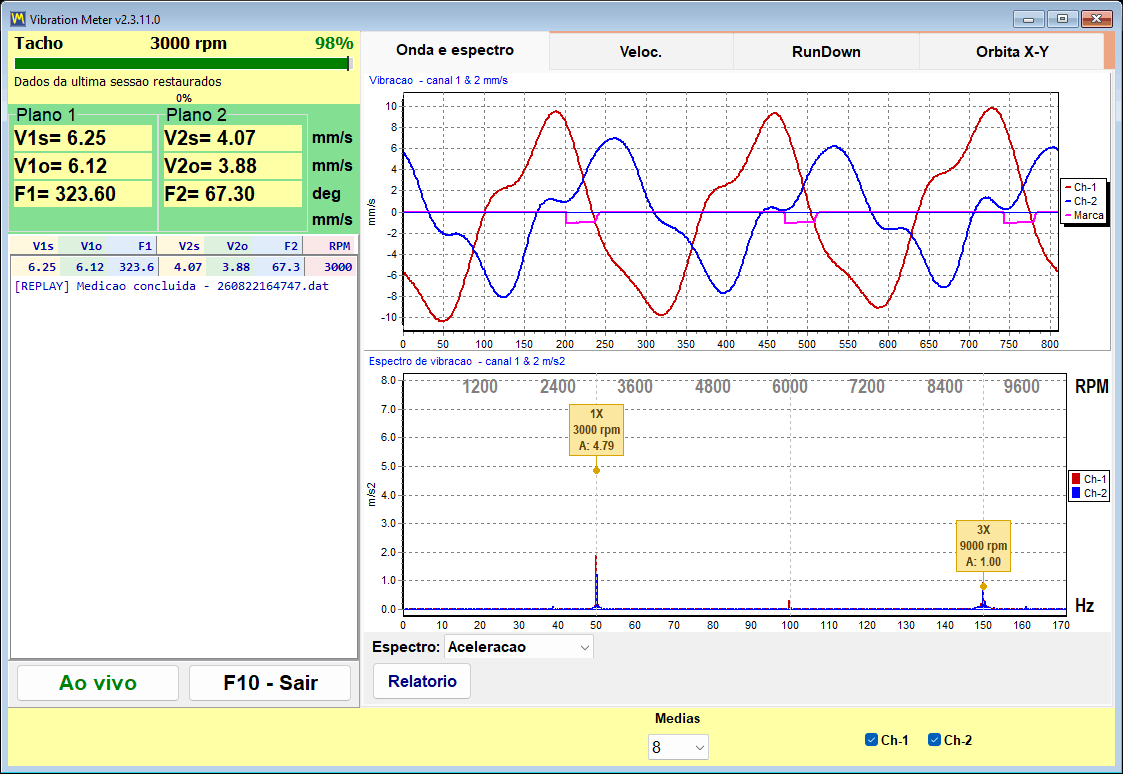

Como o pé mancal frouxo imita desbalanceamento e desalinhamento no espectro — um forte 1× com harmônicos — é uma armadilha clássica para o analista desatento. O indício é que o sintoma muda quando um parafuso do pé é afrouxado: se a vibração de 1× cai visivelmente ao soltar um parafuso, a distorção da estrutura (não um ponto pesado ou um eixo empenado) está implicada. Uma confirmação prática é capturar amplitude e fase com um analisador de vibração como o Balanset-1A em cada rolamento, depois afrouxar cada parafuso do pé por vez e observar como o vetor de 1× se desloca; um pé que altera a fase ou colapsa a amplitude é o frouxo. Corrigir o pé mancal frouxo primeiro garante que qualquer trabalho de balanceamento ou alinhamento posterior esteja medindo a condição real do rotor, em vez de perseguir um fantasma criado por uma estrutura distorcida e um rigidez da fundação.
