ソフトフットを理解する
ソフトフット これは回転機械によく見られる現象であり、機械の据え付け脚の1つ以上が、ボルトで固定されているベースプレートや基礎に対して、全面的に平らに接触できていない状態を指します。固定ボルトを締め付けると、機械のフレームやケーシングは、凹凸のある据え付け面に合わせるように曲げられ、変形させられます。この変形によって大きな内部応力が生じ、その応力が、驚くほど多岐にわたる信頼性問題の隠れた根本原因となっています――例えば、 振動、ベアリングの早期破損、および精度を維持できないこと アライメント そのうちのひとつだ。.
わかりやすい例えとして、脚の1本がわずかに短いため、ぐらつく4本足の椅子を挙げることができます。誰かが座ると、4本の脚すべてが床に接するまで椅子のフレームがねじれます。「ソフトフット」状態にある機械は、ボルトで固定されるたびに、まさにこのようなフレームの歪みを繰り返します。ただし、この「椅子」は、ベアリング穴と軸の位置が数分の1ミリ単位の精度で正確に保たれなければならない精密な組立品であるという点だけが異なります。
1. ソフトフットの4つのタイプ
「ソフトフット」には4つの代表的なタイプがあり、自分がどのタイプに該当するかを特定することが、その改善方法を決める鍵となります：
- 平行ソフトフット： 最も一般的なタイプで、片方の足が他の足よりも単に短いため、足とベースプレートの間に平らで平行な隙間が生じます。これは、測定した厚さのシムを挿入することで修正されます。
- 足底軟部組織の変形： これは、足が曲がっていたり、ベースプレートが傾斜していたりして、足が斜めに接地する場合に発生します。ボルトを締めると、足がベースに対して平らになるように押し付けられ、フレームに反りが生じます。この場合、平らなシムを重ねるのではなく、テーパー付きのシムを使用するか、再加工を行う必要があります。
- （人為的に引き起こされた）ふにゃふにゃした足： 過度の腐食、挟まった異物、塗料、あるいは1つの足の下にシムを4～5枚以上使用したことが原因で発生します。ボルトを締め付けると、圧縮可能な材料が押しつぶされ、スポンジのように柔らかい足が生じます。対処法としては、表面を清掃し、シムの層をしっかりと固めることです。
- 外力によるソフトフット： 外部からの力（配管の張力、導管、または構造用ブレースなど）によってフレームが引っ張られたり押されたりし、脚が土台から浮き上がってしまう現象。いくらシムを挟んでも解決せず、原因となっている外部荷重を取り除く必要がある（これは配管の張力による歪みと密接に関連している）。
2. なぜ「ソフトフット」が大きな問題なのか
ソフトフットによって生じるフレームの歪みは、数多くの機械の故障の根本原因として報告されています：
- 振動の増加： 内部応力と歪みにより、振動を急激に増大させる可能性のある予荷重状態が生じ、しばしば以下の箇所で現れる 運転速度 (1×) およびその 倍音 （2倍、3倍、……）―― これでは、誤って アンバランス または位置ずれ。歪んだフレームは、構造物の剛性を低下させる可能性もあります。 フレーム共振、問題をさらに悪化させている。
- 位置合わせの困難： 「ソフトフット」が存在している限り、精密なアライメント調整は不可能です。アライメント調整の過程でボルトを締めたり緩めたりすると、フレームが予測不能な動きをするため、測定値が再現されなくなります。 ソフトフットの修正は、正確なアライメントを行うための必須条件です — すべてのアライメント作業は、ソフトフットチェックから始めるべきです。
- ベアリングおよびシールの故障： ケーシングの歪みにより軸受穴が変形し、軸受に不均一な荷重がかかり、早期の ベアリング摩耗 そして故障。また、シールを引き剥がして、漏れやそれに伴う摩擦痕を引き起こすこともあります。 シール欠陥.
- 軸およびカップリングの応力： この歪みによりベアリングの内部位置ずれが生じ、シャフトが曲がってしまう可能性があります（強制的な シャフトボウ）によりカップリングに過負荷がかかり、加速する 結合欠陥.
軟足症は、一般的な症状とも頻繁に混同されがちです 機械的な緩み そして 台座の緩みしたがって、徹底的な調査では、これら3つを個別に扱うのではなく、まとめて確認することになります。
3. ソフトフットの検知と修正方法
通常、ソフトフットは精密アライメント作業の際に発見・修正され、ダイヤルゲージや レーザーによるシャフト位置合わせ システム。このワークフローは3つの段階から構成されています：
- 初回チェック すべてのボルトを緩めた状態で、各脚の下に隙間ゲージを差し込み、明らかな隙間がないか確認します。この簡単なチェックを行うことで、測定器を設置する前から、最も問題のある箇所を特定できることがよくあります。
- 体系的な測定： 正確な測定結果を得るには、各脚にダイヤルゲージ（またはレーザーシステムの「ソフトフット」測定機能）を取り付けます。ボルトを締め付けた状態でゲージをゼロ調整し、その後、そのボルトを緩めて、脚がどれだけ跳ね上がるかを確認します。通常、0.05 mm（0.002インチ）を超える動きがある場合は、補正が必要な「ソフトフット」の状態を示しています。各脚の影響を個別に確認できるよう、一度に1本のボルトのみを緩めてください。
- 修正： 測定した隙間を埋めるため、柔らかい足の下に高品質のカット済みステンレス製シムを挿入し、再度確認してください。どのボルトを緩めても許容範囲内の動きが生じるようになるまで、すべての足に対してこの作業を繰り返します。シムの枚数は最小限に抑えてください。シムを積み上げすぎると、足が再びぐにゃぐにゃとした状態になってしまいます。
作業を効率化する電卓
2つの無料ツールが、これらの測定結果を行動へとつなげます： ソフトフット計算機 インジケーターの測定値からフレームの歪みを定量化するのに役立ち、また シム厚計算ツール 測定した隙間を、取り付けるべき正確なシムパックの厚さに換算します。脚が水平になったら、 シャフトアライメント公差計算機 その後のアライメントに対して、現実的なオフセットおよび角度の制限を設定します。
4. 振動診断におけるソフトフット

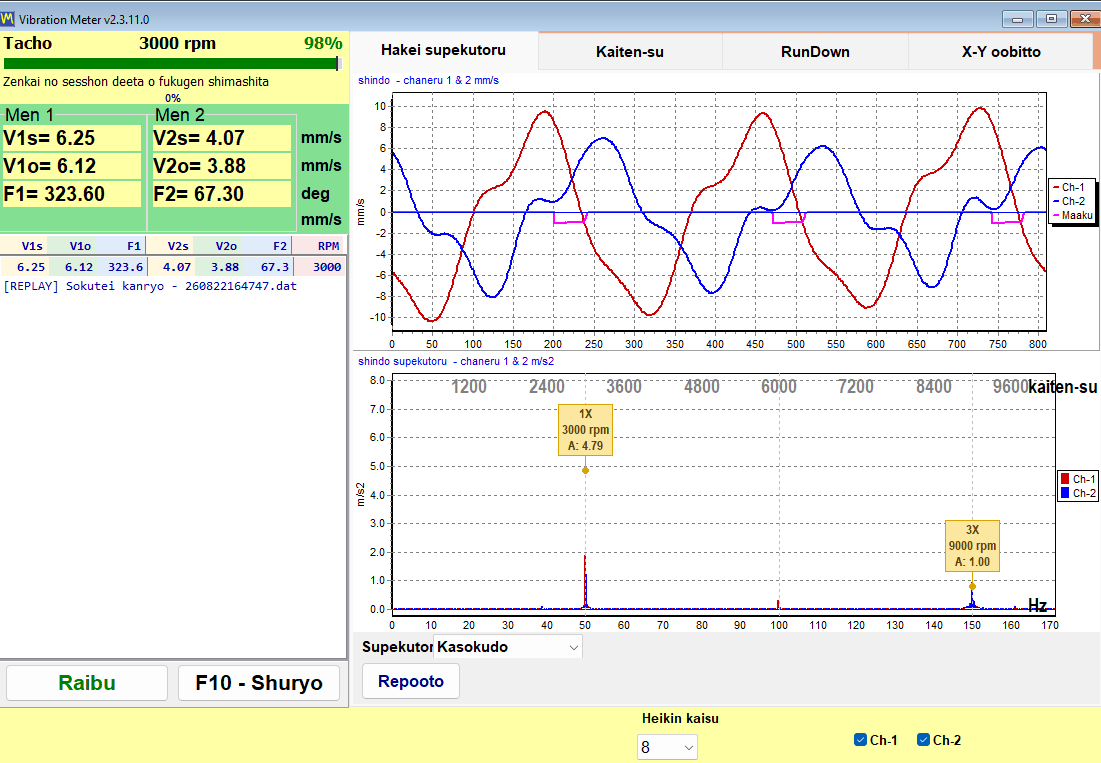

ソフトフットは、スペクトル上では不均衡や位置ずれ（強力な1次振動と高調波）と似た特徴を示すため、不注意な解析者にとっては典型的な落とし穴となります。その兆候は、フットボルトを緩めた際に症状が変化することにあります。つまり、ボルトを1本緩めただけで1次振動が顕著に低下する場合、それはフレームの歪みによるものであり（重量の偏りや ベントシャフト）が関与している。実用的な確認方法としては、携帯型の2チャンネル 振動解析装置 のような バランセット-1A 各ベアリングで、各フットボルトを順番に緩め、1×ベクトルがどのように変化するかを確認してください。位相をずらしたり振幅を低下させたりするフットが、緩んでいる部分です。まず緩んでいるフットを修正することで、その後のバランス調整やアライメント作業において、歪んだフレームや損傷した部分によって生じた「幻影」を追いかけるのではなく、ローターの真の状態を正確に測定できるようになります。 基礎の剛性.
