Розуміння м'якої стопи
М'яка стопа — це поширене явище у вертучій техніці, коли одна або кілька опорних ніжок машини не забезпечують повного рівного контакту з опорною плитою або фундаментом, до яких вони прикручені. Під час затягування кріпильних болтів рама або корпус машини змушені згинатися та деформуватися, пристосовуючись до нерівної монтажної поверхні. Ця деформація викликає значні внутрішні напруження, які є прихованою першопричиною дивовижно широкого спектру проблем із надійністю — підвищеного вібрація, передчасний вихід підшипників з ладу та неможливість забезпечити необхідну точність вирівнювання among them.
Проста аналогія — це чотириногий стілець, який хитається, оскільки одна ніжка трохи коротша за інші. Коли хтось сідає на нього, каркас стільця викривляється, доки всі чотири ніжки не торкнуться підлоги. У машини з «м’якими опорами» саме таке викривлення каркаса відбувається щоразу, коли її закріплюють болтами — з тією лише різницею, що «стілець» у цьому випадку — це прецизійний вузол, отвори під підшипники та вал якого повинні зберігати точність до частки міліметра.
1. Чотири типи плоскостопості
Існує чотири визнані типи плоскостопості, і від того, який саме тип у вас, залежить спосіб лікування:
- Паралельна м'яка опора: найпоширеніший тип, при якому одна нога просто коротша за інші, що призводить до утворення рівного, паралельного зазору між ногою та опорною плитою. Це виправляється шляхом додавання прокладок заданої товщини.
- Плоскостопість: Це відбувається, коли опора зігнута або опорна плита має нахил, через що опора торкається поверхні під кутом. Затягування болта змушує опору випрямитися та притиснутися до основи, що призводить до прогину рами. У цьому випадку потрібна конічна прокладка або повторна механічна обробка, а не просто накладення плоских прокладок.
- М'яка стопа (викликана): спричинені надмірною корозією, накопиченням сміття, фарбою або надмірною кількістю прокладок (більше чотирьох-п’яти) під опорою. Під час затягування болта стисливий матеріал здавлюється, утворюючи м’яку, пористу опору. Вирішити цю проблему можна, очистивши поверхню та ущільнивши пакет прокладок.
- М'яка опора стопи під впливом зовнішньої сили: спричинені зовнішніми силами — натягом труб, кабельних каналів або конструктивних розпірок — які тягнуть або штовхають каркас, піднімаючи одну з опор над основою. Жодні підкладки не допоможуть виправити це; необхідно зняти причину зовнішнього навантаження (це тісно пов’язано з деформацією, спричиненою натягом труб).
2. Чому м'яка стопа є серйозною проблемою
Викривлення рами, спричинене нерівномірним навантаженням, є доведеною основною причиною численних несправностей обладнання:
- Посилення вібрації: внутрішні напруження та деформації створюють стан попереднього навантаження, що може різко посилити вібрацію, яка часто проявляється у робоча швидкість (1×) та його гармоніки (2×, 3× і так далі) — що легко сприйняти за дисбаланс або нерівномірного з'єднання. Деформована рама також може знизити жорсткість конструкції в напрямку резонанс рами, що ще більше ускладнює ситуацію.
- Проблеми з вирівнюванням: Точне вирівнювання неможливе, доки залишається нерівність. Оскільки під час вирівнювання болти затягуються та відкручуються, рама зміщується непередбачувано, тому показання не будуть повторюватися. Виправлення «м'якої стопи» є обов'язковою передумовою для точного вирівнювання — кожна операція з вирівнювання повинна починатися з перевірки м'якості підошви.
- Вихід з ладу підшипника та ущільнення: Деформація корпусу призводить до викривлення отворів під підшипники, що спричиняє нерівномірне навантаження на підшипники та призводить до їх передчасного зносу знос підшипників та несправності. Це також може призвести до розриву ущільнювачів, що спричиняє витоки та характерні сліди тертя, пов’язані з seal defects.
- Напруження у валу та муфті: деформація призводить до внутрішнього зміщення підшипників, що може спричинити вигин вала (примусовий вал лука) та перевантажують зчеплення, прискорюючи дефекти з'єднання.
«М'яка стопа» також часто плутають із загальним механічна розхитаність і нещільність кріплення п'єдесталу, тому під час ретельного розслідування перевіряються всі три аспекти одночасно, а не розглядаються окремо.
3. Як виявити та виправити «м'яку стопу»
Проблему з нерівномірним притиском зазвичай виявляють і усувають під час точного вирівнювання за допомогою циферблатних індикаторів або лазерне вирівнювання валів система. Робочий процес складається з трьох етапів:
- Початкова перевірка: Після того як усі болти будуть відкручені, всуньте щуп під кожну опору, щоб виявити явні зазори. Такий швидкий огляд часто дозволяє виявити найсерйозніші недоліки ще до того, як прилади будуть встановлені.
- Систематичне вимірювання: Для отримання точного результату встановіть на кожній опорі циферблатний індикатор (або скористайтеся функцією перевірки нерівномірності опори в лазерній системі). Встановіть індикатор на нуль, затягнувши болт, а потім ослабте цей болт і виміряйте, на скільки відхиляється опора. Відхилення, що перевищує приблизно 0,05 мм (0,002 дюйма), зазвичай свідчить про нерівномірність опори, яку необхідно виправити. Ослаблюйте лише один болт за раз, щоб визначити внесок кожної опори окремо.
- Виправлення: підкладіть під м'яку опору високоякісні, заздалегідь нарізані прокладки з нержавіючої сталі, щоб заповнити виміряний зазор, а потім перевірте ще раз. Повторіть цю процедуру для всіх опор, доки ослаблення будь-якого гвинта не призведе до переміщення в межах допустимих значень. Не кладіть занадто багато прокладок — надмірне їх накопичення просто знову призведе до м'якості опори.
Калькулятори, що прискорюють роботу
Два безкоштовні інструменти допомагають втілити ці виміри в життя: калькулятор м'якої стопи допомагає кількісно оцінити викривлення кадру на основі показань індикатора, а також калькулятор товщини прокладок перетворює виміряний зазор на точний комплект прокладок для встановлення. Після того як ніжки стануть рівно стояти, калькулятор допусків вирівнювання валів встановлює реалістичні межі зміщення та кута нахилу для подальшого вирівнювання.
4. Метод «м’якої стопи» у діагностиці вібрації

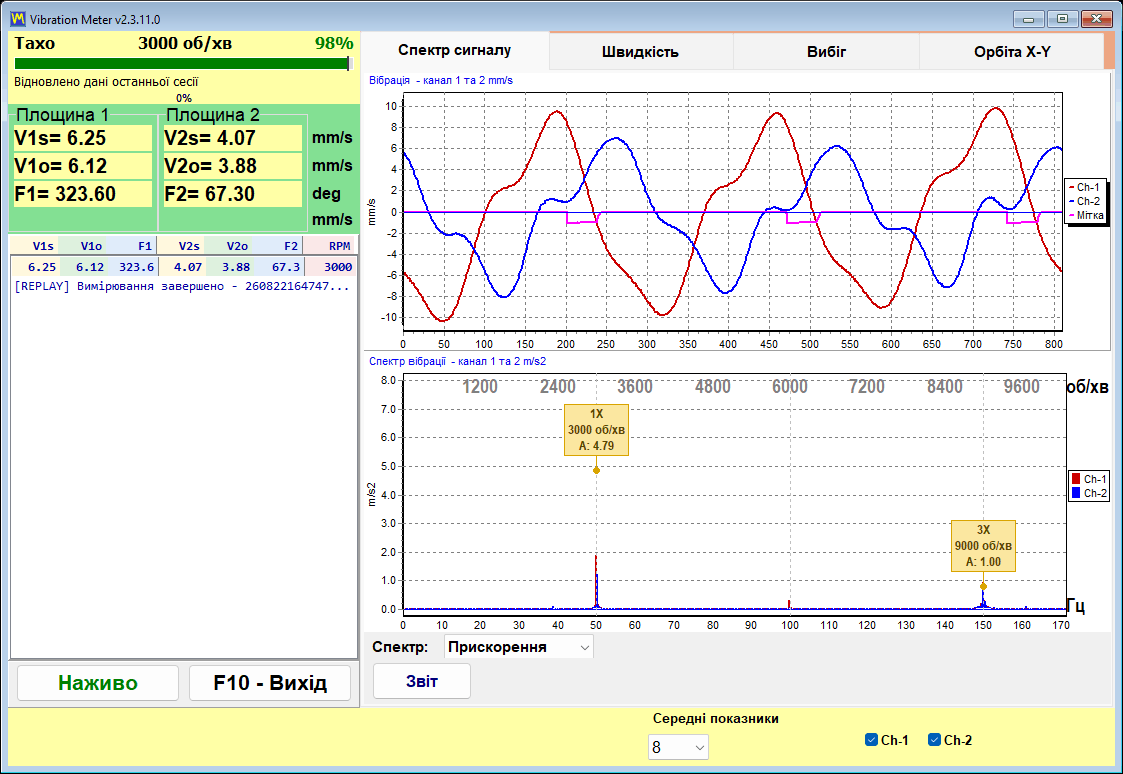

Оскільки «м'яка нога» імітує порушення рівноваги та зміщення в спектрі — сильну основну частоту 1× з гармоніками — це класична пастка для необережного аналітика. Вирішальною ознакою є те, що симптом змінюється при ослабленні болта кріплення: якщо вібрація на основній частоті 1× помітно зменшується після ослаблення одного болта, це свідчить про деформацію рами (а не про нерівномірне навантаження чи зігнутий вал) бере участь у цьому процесі. Практичним підтвердженням є вимірювання амплітуди та фази за допомогою портативного двоканального аналізатор вібрації such as the Балансет-1а на кожному підшипнику, потім по черзі ослабте кожен болт опори та спостерігайте, як змінюється вектор 1×; опора, яка змінює фазу або зменшує амплітуду, є нестійкою. Усунення нестійкої опори в першу чергу гарантує, що будь-які подальші роботи з балансування або вирівнювання будуть базуватися на реальній оцінці стану ротора, а не на спробах усунути уявну проблему, спричинену деформованою рамою та пошкодженим жорсткість фундаменту.
