A puha talp megértése
Puha talp ez egy gyakori probléma a forgógépeknél, amelynek során a gép egy vagy több rögzítőlába nem ér teljes mértékben és sík felületen az alaplemezhez vagy az alaphoz, amelyhez csavarokkal van rögzítve. A rögzítőcsavarok meghúzásakor a gép vázát vagy burkolatát kényszerítik arra, hogy meghajoljon és eltorzuljon, hogy alkalmazkodjon az egyenetlen rögzítési felülethez. Ez az eltorzulás jelentős belső feszültségeket vált ki, és ezek a feszültségek a megbízhatósági problémák meglepően széles körének rejtett kiváltó okai – megnövekedett rezgés, a csapágy idő előtti meghibásodása, valamint a pontosság fenntartásának képtelensége igazítás köztük.
Egy egyszerű példaként említhetjük a négylábú széket, amely azért ingadozik, mert az egyik lába kissé rövidebb. Amikor valaki leül rá, a szék vázszerkezete eltorzul, amíg mind a négy lába meg nem érinti a padlót. A „puha lábú” állapotú gép pontosan ilyen váztorzulást szenved el minden egyes alkalommal, amikor rögzítik – azzal a különbséggel, hogy a „szék” egy precíziós szerelvény, amelynek csapágyfuratai és tengelye milliméter-tizedes pontossággal kell, hogy illeszkedjenek egymáshoz.
1. A laza talp négy típusa
A lábfej lazaságnak négy elismert formája létezik, és attól függően, hogy melyikről van szó, eltérő módon kell kezelni:
- Párhuzamos puha talp: a leggyakoribb típus, amelynél az egyik láb egyszerűen rövidebb a többinél, így a láb és az alaplemez között lapos, párhuzamos légrés marad. Ezt a problémát a megfelelő vastagságú alátétek behelyezésével lehet kijavítani.
- Szöges puha talp: Ez akkor fordul elő, amikor a láb meghajlik, vagy az alaplemez lejtős, így a láb ferde szögben érkezik a talajra. A csavar meghúzása miatt a láb kénytelen laposan az alaplemezhez hajlani, ami a keret rugózását eredményezi. Kúpos alátétre vagy újramegmunkálásra van szükség, nem pedig lapos alátétek egymásra rakására.
- Puhány (mesterségesen előidézett) talp: amelyet túlzott korrózió, beszorult szennyeződés, festék vagy túl sok alátét (négy-ötnél több) okozhat egy láb alatt. A csavar meghúzásakor az összenyomható anyag összenyomódik, ami szivacsos, puha talpat eredményez. A megoldás a felület megtisztítása és az alátétréteg tömörítése.
- Külső erő hatására fellépő lágy talp: amelyet külső erők – csőfeszültség, vezetékcsatorna vagy szerkezeti merevítő – okoznak, amelyek húznak vagy nyomnak a kereten, és emelik meg az egyik lábát az aljzatról. Ezt semmilyen alátétel sem tudja kijavítani; a problémát okozó külső terhelést el kell vezetni (ez szorosan összefügg a csőfeszültség által okozott torzulással).
2. Miért jelent komoly problémát a lágy talp?
A „soft foot” jelenség által okozott váztorzulás számos gépi meghibásodás bizonyított kiváltó oka:
- Fokozott rezgés: a belső feszültségek és torzulások olyan előterhelt állapotot hoznak létre, amely jelentősen megnövelheti a rezgést, ami gyakran megnyilvánul üzemi fordulatszám (1×) és annak felharmonikusok (2×, 3× stb.) — ami miatt könnyen összetéveszthető kiegyensúlyozatlanság vagy eltolódás. A meggörbült keret emellett csökkentheti a szerkezet merevségét egy keretrezonancia, ami tovább súlyosbítja a problémát.
- Beállítási problémák: Precíziós beállítás lehetetlen, amíg lágy talp áll fenn. Mivel a beállítási folyamat során a csavarokat meghúzzák és meglazítják, a keret kiszámíthatatlanul elmozdul, így a mérési eredmények nem lesznek megismételhetők. A „soft foot” javítása elengedhetetlen előfeltétele a precíz beállításnak — minden beállítási munkát lágy talp ellenőrzésével kell kezdeni.
- Csapágy- és tömítésmeghibásodás: A burkolat deformálódása eltorzítja a csapágyfuratokat, ami egyenetlen terhelést eredményez a csapágyakon, és azok idő előtti kopásához vezet csapágykopás és meghibásodáshoz vezethet. Ezenkívül a tömítéseket is kinyithatja, ami szivárgást és az azzal járó kopási nyomokat okozhat tömítés hibái.
- A tengely és a tengelykapcsoló terhelése: a torzulás a csapágyak belső eltolódását okozza, ami a tengely meggörbüléséhez vezethet (erőltetett tengelyív) és túlterheli a tengelykapcsolót, ami felgyorsítja tengelykapcsoló-hibák.
A puha talp gyakran összefügg az általános mechanikai lazaság és az aljzat lazasága, ezért egy alapos vizsgálat mindhárom tényezőt együttesen veszi figyelembe, ahelyett, hogy azokat egymástól függetlenül kezelné.
3. A lágy talp felismerése és kezelése
A puha talp általában a precíziós beállítás során derül ki és kerül kijavításra, mérőórák vagy egy lézeres tengelybeállítás rendszer. A munkafolyamat három szakaszból áll:
- Első ellenőrzés: Miután minden csavart meglazított, csúsztasson egy résmérőt az egyes lábak alá, hogy felderítse az esetleges nyilvánvaló hézagokat. Ez a gyors ellenőrzés gyakran feltárja a legsúlyosabb problémákat, még mielőtt a műszereket beállítanák.
- Rendszeres mérés: A pontos eredmény érdekében szereljen fel egy mérőórát (vagy használja a lézerrendszer „soft-foot” funkcióját) mindegyik talpra. Állítsa nullára a mérőórát a csavar meghúzott állapotában, majd lazítsa meg azt a csavart, és olvassa le, hogy a talp mennyit rugózik fel. A 0,05 mm-t (0,002 hüvelyk) meghaladó elmozdulás általában azt jelzi, hogy a talp nem szilárd, és ki kell igazítani. Egyszerre csak egy csavart lazítson meg, hogy elkülöníthesse az egyes talpak hatását.
- Javítás: Helyezzen be kiváló minőségű, előre kivágott rozsdamentes acél alátéteket a láb alá a mért hézag kitöltésére, majd ellenőrizze újra. Ismételje meg ezt az összes lábnál, amíg bármelyik csavar meglazításakor a mozgás a tűréshatáron belül marad. Ne tegyen túl sok alátétet – a túl sok alátét egyszerűen csak újra puha, ruganyos lábat eredményez.
A munkát megkönnyítő számológépek
Két ingyenes eszköz segít ezeket az adatokat gyakorlati lépésekre váltani: egy lágy talp kalkulátor segít számszerűsíteni a keret torzulását a műszer kijelzései alapján, és egy Alátétvastagság-kalkulátor a mért hézagot a beépítendő pontos alátétcsomaggá alakítja át. Amint a lábak vízszintesen állnak, egy tengelybeállítási tűréskalkulátor reális eltolási és szöghatárokat állít be a következő igazításhoz.
4. A „Soft Foot” jelenség a rezgésdiagnosztikában
Mivel a „puha láb” a spektrumban – egy erős 1×-es rezgés és a harmonikusok – egyensúlyhiányt és beállítási hibát utánoz, ez a figyelmetlen elemző számára klasszikus csapda. A döntő jel az, hogy a tünet megváltozik, ha meglazítunk egy lábcsavart: ha az egyik csavar meglazításakor az 1×-es rezgés észrevehetően csökken, akkor a keret torzulása (nem pedig egy nehezebb pont vagy egy hajlított tengely) szerepet játszik. Ennek gyakorlati igazolására szolgál az amplitúdó és a fázis rögzítése egy hordozható kétcsatornás rezgéselemző mint például a Balanset-1A minden csapágynál, majd egymás után lazítsa meg az egyes talpcsavarokat, és figyelje, hogyan változik az 1× vektor; az a talp a gyenge, amelyik fáziseltolódást okoz vagy csökkenti az amplitúdót. Ha először a gyenge talpat szünteti meg, az biztosítja, hogy az azt követő kiegyensúlyozási vagy beállítási munkák során a rotor tényleges állapotát mérjék, nem pedig egy kísértetet kergetnének, amelyet létrehoz egy torz váz és egy meggyengült alapzat merevsége.
5. A talpcsavar-lazaság (soft foot) ellenőrzése a Balanset-1A készülékkel
A Balanset-1A segítségével látható, hogy a talpak állapota megváltoztatja-e a csapágyaknál mért rezgést, és hogy a korrekció valóban csökkentette-e azt.
- Leállított és lezárt (lockout) gépen szerelje fel a két érzékelőt a gyanús lábakhoz legközelebbi csapágyházakra, és állítsa be a fordulatszámmérőt a fényvisszaverő jelölésre. Minden méréshez pontosan ugyanazon a helyen tartsa őket.

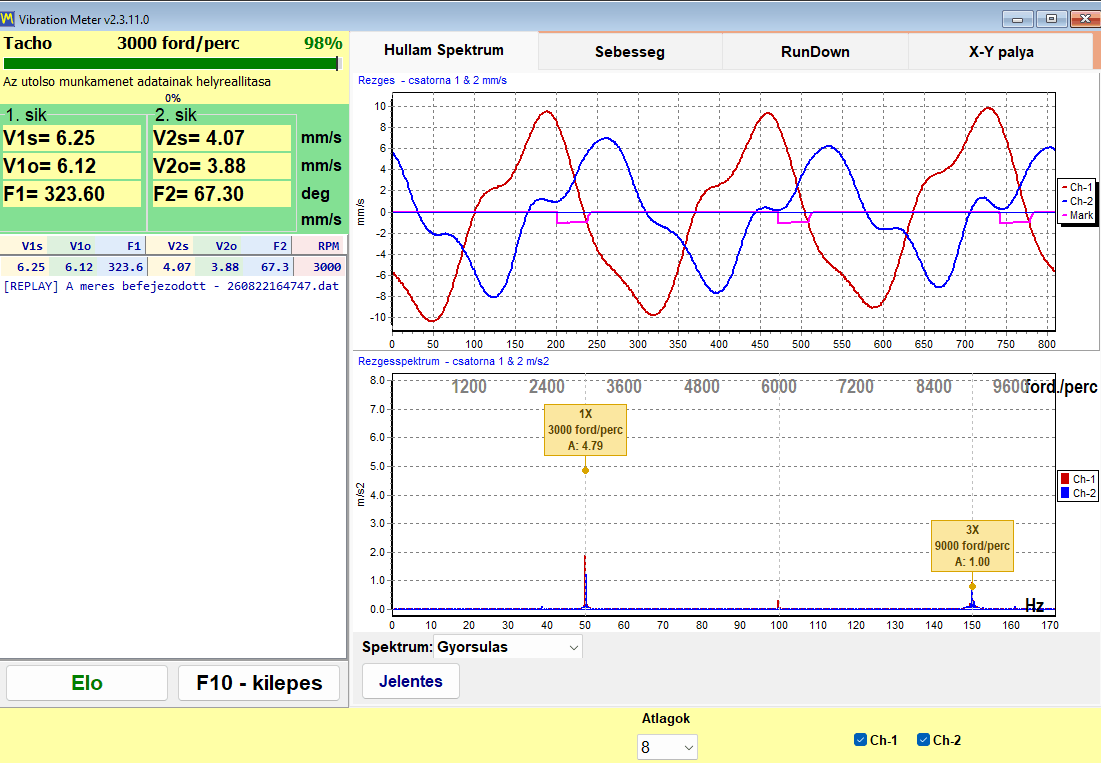

- Járassa a gépet normál fordulatszámon, tartson tőle biztonságos távolságot, és nyissa meg a Vibration Meter ablakot (F5). Várja meg a zöld STABLE sávot, majd az F9 gombbal rögzítse (fagyassza be) a kiindulási értéket: az összrezgésszintet V1s/V2s, az 1× amplitúdót V1o/V2o és az 1× fázist F1/F2.
- A Wave Spectrum lapon olvassa le a csúcsokat a szaggatott 1×, 2× és 3× vezetővonalaknál. Ha a Vo közel van a Vs-hez, a rezgés főként 1× összetevőjű; ha a Vo jóval kisebb a Vs-nél, a rezgés jelentős része a felharmonikusokban van, ami a laza talp (soft foot), a lazaság és a tengelyirány-eltérés (misalignment) közös jellemzője. Az első talpváltoztatás előtt kattintson jobb gombbal a spektrumra, és válassza az „Y axis: Manual...” lehetőséget, hogy minden későbbi mérés ugyanazon a skálán jelenjen meg.
- Minden változtatás előtt állítsa le és zárja le a gépet: egy lábcsavar meglazítása, vagy a korrigált alátétcsomag beépítése, minden csavart előírt nyomatékkal meghúzva. Indítsa újra ugyanazon a fordulatszámon, és nyomja meg újra az F9 gombot.
- Hasonlítsa össze az értékeket. A mérések közötti szokásos szórás amplitúdóban legfeljebb 10–15 %, fázisban körülbelül 10°; egy lábon végzett egyetlen változtatás utáni egyértelműen nagyobb eltérés arra a lábra utal. A Trend fülön a "Show 1x (Vo)" jelölőnégyzettel az összes naplózott mérés az idő függvényében jelenik meg, így az előtte és az utána állapot egy diagramon látszik.
Csak a lábak korrigálása és az ismételt mérések egyezése után végezzen kiegyensúlyozást. Ha sík lábak mellett is magas 1× marad, vegyen fel kifutási görbét (coast-down) a RunDown fülön: az amplitúdócsúcs és a körülbelül 180°-os fázisforgás rezonanciát jelez, és a rotort nem szabad azon a fordulatszámon kiegyensúlyozni.
