Что такое «мягкая лапа»
Мягкая лапа (перекос установки) это распространенное состояние вращающегося оборудования, при котором одна или несколько монтажных опор машины не обеспечивают полного и плоского контакта с опорной плитой или фундаментом, к которому они прикреплены болтами. Когда прижимные болты затягиваются, рама или корпус машины вынуждены изгибаться и деформироваться, чтобы соответствовать неровной поверхности крепления. Это искажение вызывает значительные внутренние напряжения, которые и являются скрытой первопричиной целого ряда проблем с надежностью - повышенных вибрация, преждевременный выход из строя подшипников, а также невозможность обеспечить точность выравнивание среди них.
Простая аналогия — стул на четырех ножках, который раскачивается, потому что одна ножка немного короче остальных. Когда кто-то садится на него, рама стула скручивается, пока все четыре ножки не коснутся пола. Машина с эффектом мягкой лапы испытывает именно такое искривление рамы при каждом креплении болтами — с той разницей, что этот «стул» представляет собой прецизионный узел, отверстия под подшипники и вал которого должны сохранять соосность с точностью до долей миллиметра.
1. Четыре типа эффекта мягкой лапы
Эффект мягкой лапы встречается в четырех признанных формах, и от того, с какой из них вы имеете дело, зависит способ устранения:
- Параллельная мягкая лапа: Наиболее распространенный тип, при котором одна ножка просто короче других, оставляя ровный, параллельный воздушный зазор между ножкой и опорной плитой. Это исправляется добавлением прокладок определенной толщины.
- Угловая мягкая лапа: возникает, когда нога согнута или опорная плита наклонена, поэтому нога касается основания под углом. Затягивание болта заставляет лапку согнуться вровень с основанием, подпружинивая раму. Необходимо использовать коническую прокладку или повторную обработку, а не плоский штатив.
- Пружинящая (наведенная) мягкая лапа: Причина - сильная коррозия, попадание мусора, краски или слишком большое количество прокладок (более четырех или пяти) под лапой. При затягивании болта сжимаемый материал сминается, образуя пористую мягкую лапу. Лекарство заключается в очистке поверхности и уплотнении пакета шайб.
- Мягкая лапа, вызванная внешним усилием: возникает под действием внешних сил — деформации труб, кабелепроводов или элементов крепления, — которые тянут или толкают раму и приподнимают опору над основанием. Никакая подгонка прокладок не исправит ситуацию; необходимо устранить именно внешнюю нагрузку (это тесно связано с деформацией, вызванной напряжением в трубопроводе).
2. Почему мягкая лапа является серьезной проблемой
Деформация рамы, которую вызывает мягкая лапа, является документально подтвержденной основной причиной многочисленных неисправностей оборудования:
- Повышенная вибрация: Внутренние напряжения и деформации создают преднапряженное состояние, которое может резко повысить вибрацию, часто проявляющуюся при рабочая скорость (1×) и его гармоники (2×, 3× и т.д.) - что позволяет легко принять за дисбаланс или перекоса. Деформированная рама также может снизить жесткость конструкции в направлении резонанс рамы, что усугубляет проблему.
- Трудности с выравниванием: Точная центровка невозможна при наличии мягкой лапы. При затягивании и ослаблении болтов в процессе выравнивания рама смещается непредсказуемо, поэтому показания не повторяются. Коррекция мягкой лапы является обязательным условием для точного выравнивания - Каждая работа по выравниванию должна начинаться с проверки мягкой лапы.
- Выход из строя подшипников и уплотнений: деформация корпуса деформирует посадочные отверстия подшипников, создавая неравномерную нагрузку на подшипники и приводя к их преждевременному износу износ подшипников и выходу их из строя. Кроме того, это может приводить к раскрытию уплотнений, вызывая утечки и характер трения, связанный с дефекты уплотнения.
- Напряжение вала и муфты: деформация вызывает внутреннюю несоосность подшипников, что может привести к изгибу вала (вынужденный изгиб вала) и перегружают муфту, ускоряя дефекты сцепления.
Мягкая лапа также часто связана с общим механической разболтанности и ослабление пьедестала, поэтому при тщательном анализе все три фактора проверяются в комплексе, а не по отдельности.
3. Как выявить и скорректировать мягкую лапу
Мягкую лапу обычно обнаруживают и устраняют в ходе точной центровки, используя индикаторы часового типа или лазерная центровка валов система. Рабочий процесс состоит из трех этапов:
- Первоначальная проверка: Ослабив все болты, проведите щупом под каждой ножкой, чтобы найти все очевидные зазоры. Такой быстрый проход часто выявляет самые серьезные нарушения еще до установки инструментов.
- Систематическое измерение: Чтобы получить точный результат, установите циферблатный индикатор (или программу "мягкой лапы" лазерной системы) на каждую ногу. Обнулите индикатор при затянутом болте, затем ослабьте один болт и определите, насколько поднимется стопа. Смещение более чем на 0,05 мм (0,002 дюйма) обычно указывает на мягкую лапу, которая нуждается в коррекции. Ослабляйте только один болт за раз, чтобы изолировать вклад каждой ноги.
- Исправление: добавьте высококачественные, предварительно вырезанные прокладки из нержавеющей стали под мягкую лапу, чтобы заполнить измеренный зазор, затем повторите проверку. Повторите процедуру со всеми ножками, пока ослабление любого болта не приведет к перемещению в пределах допуска. Количество прокладок должно быть небольшим - слишком большое количество прокладок просто приведет к появлению хлюпающей мягкой лапы.
Калькуляторы, ускоряющие работу
Два бесплатных инструмента превращают эти измерения в конкретные действия: калькулятор мягкой лапы помогает количественно оценить искажение кадра по показаниям индикатора, а Калькулятор толщины прокладок пересчитывает измеренный зазор в точный комплект прокладок для установки. Как только опоры выровнены, можно калькулятор допусков на выравнивание валов задает реалистичные пределы смещения и углового наклона для последующего выравнивания.
4. Эффект мягкой лапы в вибродиагностике

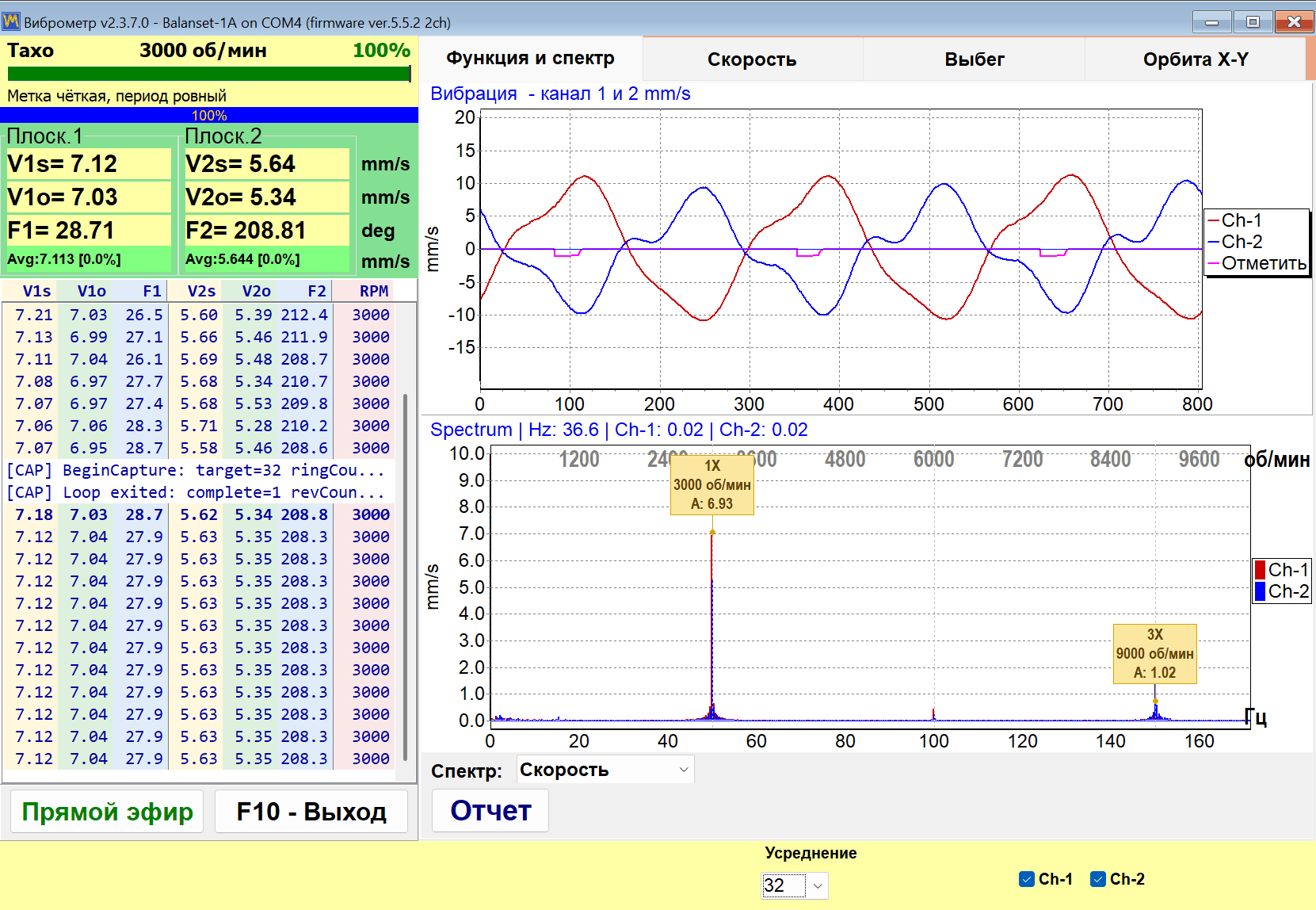

Поскольку «мягкая лапа» имитирует дисбаланс и рассогласование в спектре — сильную 1× с гармониками, — это классическая ловушка для неопытного аналитика. Признак: симптом меняется при ослаблении болта крепления опоры — если вибрация 1× заметно снижается при ослаблении одного болта, это указывает на деформацию рамы (а не тяжелое пятно или изогнутый вал) является причиной. Практическое подтверждение — измерить амплитуду и фазу с помощью портативного двухканального прибора анализатор вибрации такие как Balanset-1A на каждом подшипнике, затем по очереди ослабьте болты каждой опоры и посмотрите, как смещается вектор 1×; опора, из-за которой меняется фаза или падает амплитуда, является мягкой. Устранение мягкой лапы в первую очередь гарантирует, что любые последующие работы по балансировке или выравниванию будут измерять истинное состояние ротора, а не гоняться за фантомом, созданным искаженной рамой и скомпрометированным жёсткость фундамента.
