Mīkstās pēdas izpratne
Mīksta pēda ir bieži sastopams stāvoklis rotējošajās iekārtās, kad viena vai vairākas iekārtas stiprinājuma kājas nespēj pilnībā un vienmērīgi pieskarties pamatnei vai pamatiem, pie kuriem tās ir piestiprinātas ar skrūvēm. Pieskrūvējot stiprinājuma skrūves, iekārtas rāmis vai korpuss ir spiests izliekties un deformēties, lai pielāgotos nevienmērīgajai uzstādīšanas virsmai. Šī deformācija rada ievērojamus iekšējos spriegumus, un tieši šie spriegumi ir slēptais cēlonis pārsteidzoši daudzām uzticamības problēmām — paaugstināta vibrācija, priekšlaicīga gultņu bojāšanās un nespēja nodrošināt precizitāti izlīdzināšana starp tiem.
Vienkārša analoģija ir četrkājainais krēsls, kas šūpojas, jo viena kāja ir nedaudz īsāka. Kad kāds uz tā apsēžas, krēsla rāmis izliecas, līdz visas četras kājas pieskaras grīdai. Iekārta ar „mīksto kāju” problēmu katru reizi, kad to piestiprina ar skrūvēm, piedzīvo tieši šādu rāmja deformāciju — tikai ar to atšķirību, ka „krēsls” šajā gadījumā ir precīzijas mezgls, kura gultņu caurumiem un vārpstai jābūt precīziem ar milimetra daļas precizitāti.
1. Četri mīksto pēdu veidi
„Mīkstajai pēdai“ ir četras atzītas formas, un no tā, kāda no tām jums ir, ir atkarīgs, kā to ārstēt:
- Paralēlā mīkstā kāja: visbiežāk sastopamais veids, kad viena kāja ir vienkārši īsāka par pārējām, tādējādi starp kāju un pamatni veidojoties līdzenai, paralēlai gaisa spraugai. To novērš, pievienojot starplikas ar atbilstošu biezumu.
- Leņķiskā mīkstā kāja: tas notiek, ja kājiņa ir saliekta vai pamatne ir slīpa, tāpēc kājiņa pieskaras pamatnei leņķveidā. Pieskrūvējot skrūvi, kājiņa tiek piespiesta iztaisnoties un piespiesties pie pamatnes, izliecot rāmi. Šajā gadījumā ir nepieciešama koniska starplika vai pārstrādāšana, nevis plakana starpliku kaudze.
- Mīksta pēda (izraisīta): ko izraisa pārmērīga korozija, iesprūduši gruži, krāsa vai pārāk daudz starpliku (vairāk nekā četri vai pieci) zem pamatnes. Pieskrūvējot skrūvi, saspiežamais materiāls tiek saspiests, radot sūklveida, mīkstu pamatni. Risinājums ir notīrīt virsmu un sablīvēt starpliku slāni.
- Ārēju spēku izraisīta mīkstā kāja: ko izraisa ārēji spēki — cauruļvadu spriegums, kabeļu kanāli vai konstrukcijas atsaites —, kas velk vai spiež uz rāmja un paceļ kāju no pamatnes. To nevar novērst ar starplikām; jānoņem traucējošā ārējā slodze (tas ir cieši saistīts ar cauruļvadu sprieguma izraisītu deformāciju).
2. Kāpēc mīksta pēda ir nopietna problēma
Rāmja deformācija, ko izraisa nestabila pamatne, ir dokumentēts daudzu iekārtu darbības traucējumu cēlonis:
- Pastiprinātas vibrācijas: iekšējie spriegumi un deformācija rada priekšslodzes stāvokli, kas var strauji palielināt vibrāciju, kas bieži izpaužas kā darba ātrums (1×) un tā harmonikas (2×, 3× utt.) — tāpēc to viegli sajaukt ar nelīdzsvarotība vai novirzes. Deformētais rāmis var arī samazināt konstrukcijas stingrību virzienā uz rāmja rezonanse, tādējādi vēl vairāk saasinot problēmu.
- Saskaņošanas grūtības: precīza izlīdzināšana nav iespējama, kamēr pastāv nestabilitāte. Tā kā izlīdzināšanas procesa laikā skrūves tiek pievilktas un atbrīvotas, rāmis neparedzami pārvietojas, tāpēc rādījumi neatkārtosies. „Soft foot“ novēršana ir obligāts priekšnoteikums precīzai riteņu izlīdzināšanai — ikviens izlīdzināšanas darbs jāsāk ar mīkstās kājas pārbaudi.
- Gultņu un blīvju bojājumi: korpusa deformācija izkropļo gultņu caurumus, radot nevienmērīgu slodzi uz gultņiem un izraisot priekšlaicīgu gultņu nodilums un bojājumus. Tas var arī atvērt blīvējumus, izraisot noplūdes un berzes pēdas, kas saistītas ar blīvējumu defekti.
- Vārpstas un savienojuma slodze: deformācija izraisa gultņu iekšēju nesakritību, kas var izliekt vārpstu (spiesta vārpstas loks) un pārslodzina savienojumu, paātrinot savienojumu defekti.
Arī mīkstā pēda bieži vien ir saistīta ar vispārēju mehānisks vaļīgums un pjedestāla vaļīgums, tāpēc rūpīgā izmeklēšanā tiek pārbaudīti visi trīs aspekti kopā, nevis katrs atsevišķi.
3. Kā atklāt un novērst mīksto kāju
Parasti „mīksto pēdu” atklāj un novērš precīzās izlīdzināšanas darba gaitā, izmantojot rādītājindikatorus vai lāzera vārpstas izlīdzināšana sistēma. Darba plūsmai ir trīs posmi:
- Sākotnējā pārbaude: Kad visas skrūves ir atskrūvētas, ievietojiet mērīšanas plāksnīti zem katras kājas, lai noteiktu acīmredzamas atstarpes. Šī ātrā pārbaude bieži vien atklāj vislielākās problēmas, vēl pirms instrumenti ir uzstādīti.
- Sistemātiska mērīšana: Lai iegūtu precīzu rezultātu, pie katras kājas piestipriniet rādītājindikatoru (vai izmantojiet lāzeru sistēmas „soft-foot” funkciju). Kad skrūve ir pievilkta, iestatiet indikatoru nulles stāvoklī, pēc tam atskrūvējiet šo skrūvi un nosakiet, cik tālu kāja izliecas. Ja izliece pārsniedz aptuveni 0,05 mm (0,002 collas), tas parasti liecina par „soft-foot” problēmu, kas jālabo. Vienlaikus atskrūvējiet tikai vienu skrūvi, lai varētu novērtēt katras kājas ietekmi atsevišķi.
- Labojums: zem mīkstās kājas ievietojiet augstas kvalitātes, iepriekš sagrieztas nerūsējošā tērauda starplikas, lai aizpildītu izmērīto spraugu, pēc tam pārbaudiet atkārtoti. Atkārtojiet šo darbību visām kājām, līdz jebkuras atsevišķas skrūves atslābšana rada kustību pieļaujamās robežās. Izmantojiet pēc iespējas mazāk starplikas — pārāk daudzu starplikas uzlikšana vienkārši atkal radīs mīkstu, neelastīgu kāju.
Kalkulatori, kas paātrina darbu
Divi bezmaksas rīki palīdz šos mērījumus pārvērst konkrētā rīcībā: mīksto pēdu kalkulators palīdz kvantitatīvi novērtēt rāmja deformāciju, izmantojot rādītāju rādījumus, un starpikļa biezuma aprēķinātājs pārvērš izmērīto spraugu precīzā starpliku komplektā, kas jāuzstāda. Kad kājiņas ir novietotas uz līdzenas virsmas, vārpstas izvietojuma pielaides kalkulators nosaka reālistiskas nobīdes un leņķa robežvērtības turpmākajai izlīdzināšanai.
4. „Soft Foot” vibrāciju diagnostikā
Tā kā „mīkstā kāja” spektrā imitē nelīdzsvarotību un novirzes — spēcīgu 1× vibrāciju ar harmonikām — tā ir klasiska lamatas neuzmanīgam analītiķim. Izšķirošais rādītājs ir tas, ka simptoms mainās, atbrīvojot kājas skrūvi: ja 1× vibrācija ievērojami samazinās, atbrīvojot vienu skrūvi, rāmja deformācija (nevis smaguma punkts vai izliekta vārpsta) ir iesaistīts. Praktisks apstiprinājums ir amplitūdas un fāzes reģistrēšana ar portatīvu divkanālu vibrācijas analizators piemēram, Balanset-1A pie katra gultņa pēc kārtas atskrūvējiet katru kājas skrūvi un novērojiet, kā mainās 1× vektors; kāja, kas izraisa fāzes nobīdi vai amplitūdas samazināšanos, ir nestabila. Ja vispirms novēršat nestabilo kāju, tas nodrošina, ka turpmākie balansēšanas vai izlīdzināšanas darbi tiek veikti, pamatojoties uz reālo rotora stāvokli, nevis mēģinot novērst ilūziju, ko rada deformēts rāmis un bojāta pamatu stingrība.
5. Mīkstās kājas (soft foot) pārbaude ar Balanset-1A
Ar Balanset-1A var redzēt, vai pamatnes balstu stāvoklis maina vibrāciju gultņos un vai korekcija to patiešām ir samazinājusi.
- Kad iekārta ir apturēta un nobloķēta, uzstādiet abus sensorus uz gultņu korpusiem, kas atrodas vistuvāk aizdomīgajām kājām, un sagatavojiet tahometru pret atstarojošo marķējumu. Katrā mērījumā novietojiet tos tieši tajās pašās vietās.

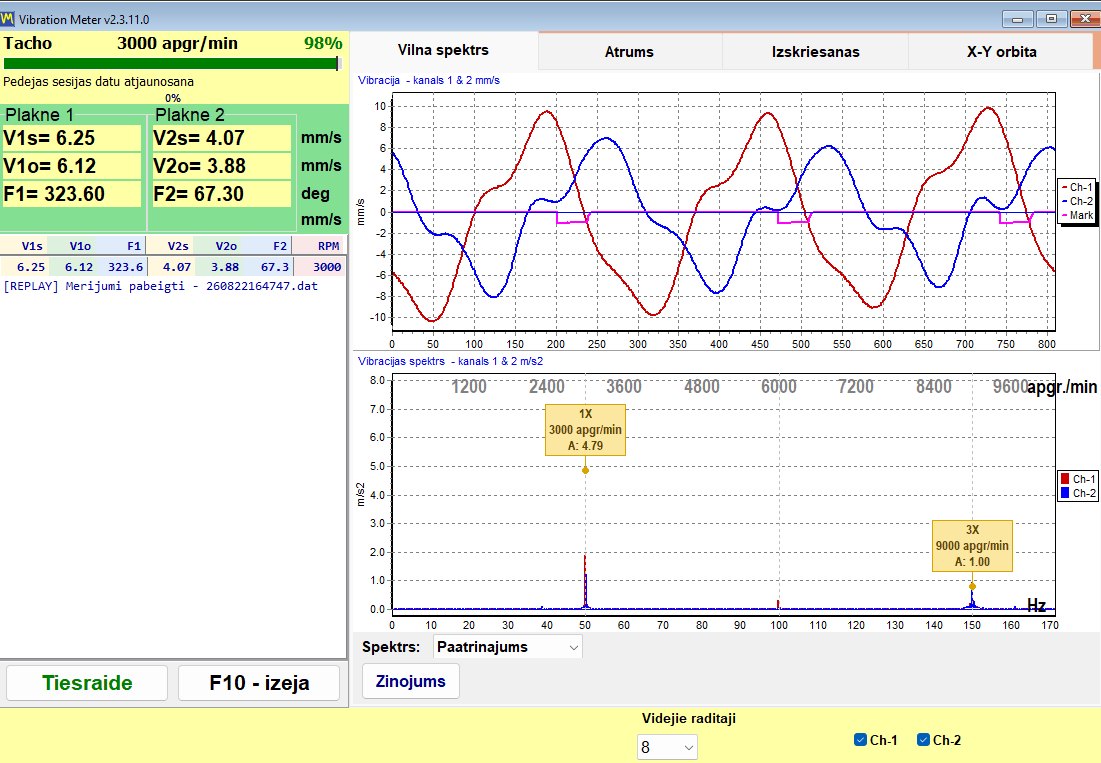

- Darbiniet iekārtu ar normālu griešanās ātrumu, turieties drošā attālumā un atveriet logu Vibration Meter (F5). Pagaidiet, līdz parādās zaļā STABLE josla, un nospiediet F9, lai iesaldētu atskaites mērījumu: kopējo līmeni V1s/V2s, 1× amplitūdu V1o/V2o un 1× fāzi F1/F2.
- Cilnē Wave Spectrum nolasiet virsotnes pie raustītajām 1×, 2× un 3× vadlīnijām. Ja Vo ir tuvu Vs, vibrācija galvenokārt ir 1×; ja Vo ir ievērojami mazāks par Vs, liela daļa vibrācijas atrodas harmonikās, un šāds modelis raksturīgs gan mīkstajai kājai (soft foot), gan vaļīgumam, gan nesakritībai. Pirms pirmās kājas maiņas ar peles labo pogu noklikšķiniet uz spektra un izvēlieties "Y axis: Manual...", lai visi nākamie mērījumi tiktu attēloti vienā mērogā.
- Pirms katras izmaiņas apturiet un nobloķējiet iekārtu: viena kājas skrūve atskrūvēta vai koriģēts paliktņu komplekts ar visām skrūvēm pievilktām ar norādīto griezes momentu. Palaidiet iekārtu ar to pašu ātrumu un vēlreiz nospiediet F9.
- Salīdziniet rezultātus. Parastā izkliede starp palaišanas reizēm ir līdz 10–15 % amplitūdai un aptuveni 10° fāzei; ievērojami lielāka izmaiņa pēc vienas kājas maiņas norāda uz šo kāju. Cilne Trend ar atzīmētu "Show 1x (Vo)" attēlo katru reģistrēto mērījumu laikā, tāpēc stāvoklis pirms un pēc korekcijas redzams vienā diagrammā.
Balansējiet tikai pēc kāju korekcijas, kad atkārtotie mērījumi saskan. Ja pie plakanām kājām saglabājas augsta 1× komponente, ierakstiet izskrējienu (coast-down) cilnē RunDown: amplitūdas pīķis kopā ar aptuveni 180° fāzes pagriezienu norāda uz rezonansi, un rotoru nedrīkst balansēt ar šādu ātrumu.
