Pochopení měkké patky
Měkká noha jedná se o běžný jev u rotačních strojů, kdy jedna nebo více upevňovacích nohou stroje nedosahuje plného a rovnoměrného kontaktu s podložní deskou nebo základem, ke kterému jsou přišroubovány. Při utahování upevňovacích šroubů je rám nebo skříň stroje nucena se ohýbat a deformovat, aby se přizpůsobila nerovnému montážnímu povrchu. Tato deformace vyvolává značné vnitřní napětí, které je skrytou příčinou překvapivě široké škály problémů se spolehlivostí – zvýšená vibrace, předčasné selhání ložiska a neschopnost udržet přesnou souosost mezi nimi.
Jednoduchou analogií je čtyřnohá židle, která se kýve, protože jedna noha je o něco kratší. Když si na ni někdo sedne, rám židle se zkroutí, dokud se všechny čtyři nohy nedotknou podlahy. Stroj s vadou v podobě „měkké nohy“ trpí přesně tímto druhem deformace rámu pokaždé, když je přišroubován k podložce – s tím rozdílem, že tou „židlí“ je přesná sestava, u níž musí být otvory ložisek a hřídel vyrovnány s přesností na zlomky milimetru.
1. Čtyři typy měkké nohy
Existují čtyři uznávané typy měkkých nohou a podle toho, který z nich máte, se určuje způsob léčby:
- Paralelní měkká noha: nejběžnější typ, při kterém je jedna noha jednoduše kratší než ostatní, což způsobuje rovnou, rovnoběžnou mezeru mezi nohou a základovou deskou. Napraví se to vložením podložek o změřené tloušťce.
- Úhlová měkká noha: k tomu dochází, když je noha ohnutá nebo je základová deska nakloněná, takže se noha dotýká podlahy pod úhlem. Utáhnutím šroubu se noha přitlačí tak, že se ohnutá přilne k základové desce, čímž dojde k prohnutí rámu. Je třeba použít kuželovou podložku nebo provést dodatečné obrábění, nikoli použít rovnou vrstvu podložek.
- Měkká noha (způsobená): způsobené nadměrnou korozí, usazenými nečistotami, nátěrem nebo příliš velkým počtem podložek (více než čtyři nebo pět) pod patkou. Při utahování šroubu se stlačitelný materiál zmáčkne, což vede k vytvoření měkké, houbovité patky. Řešením je očistit povrch a zpevnit vrstvu podložek.
- Měkká noha způsobená vnějšími silami: způsobené vnějšími silami – tahy potrubí, kabelových kanálů nebo konstrukčních výztuh –, které na rám působí tahem nebo tlakem a zvedají jednu nohu z podstavce. Tuto závadu nelze vyřešit žádným podložením; je nutné odstranit příčinu vnějšího zatížení (toto úzce souvisí s deformacemi způsobenými tahy potrubí).
2. Proč je měkká noha závažný problém
Deformace rámu způsobená „měkkou nohou“ je prokazatelnou příčinou celé řady poruch strojů:
- Zvýšené vibrace: Vnitřní napětí a deformace vytvářejí stav předpětí, který může výrazně zvýšit vibrace, což se často projevuje na frekvenci zvané provozní otáčky (1×) a jeho harmonické (2×, 3× atd.) — což vede k tomu, že se to snadno zamění za nevyváženost nebo nesouosost. Deformovaný rám může rovněž snížit tuhost konstrukce směrem k jevu zvanému rezonance rámu, což problém ještě zhoršuje.
- Problémy se seřízením: Dokud se vyskytuje „měkká noha“, není možné provést přesné seřízení. Vzhledem k tomu, že se během seřizování šrouby utahují a povolují, dochází k nepředvídatelnému posunu rámu, takže naměřené hodnoty se nebudou opakovat. Náprava „měkké nohy“ je nezbytným předpokladem pro přesné seřízení — každá seřizovací práce by měla začít kontrolou měkké nohy.
- Porucha ložiska a těsnění: Deformace skříně způsobuje zdeformování otvorů ložisek, což vede k nerovnoměrnému zatížení ložisek a předčasnému opotřebení ložisek a poruchám. Může také roztáhnout těsnění, což vede k netěsnostem a ke vzniku stop po tření, odpovídajících vadě těsnění.
- Namáhání hřídele a spojky: toto zkreslení způsobuje vnitřní nesouosost ložisek, což může vést k ohnutí hřídele (nucený průhyb hřídele) a přetížit spojku, čímž se zrychlí vady spojek.
Měkká noha se také často vyskytuje společně s jevy zvanými mechanická vůle a uvolnění podstavce, a proto se při důkladném vyšetření prověřují všechny tři aspekty najednou, místo aby se posuzovaly odděleně.
3. Jak rozpoznat a napravit měkkou nohu
Měkká noha se obvykle zjistí a odstraní při přesném zarovnání pomocí měřidel s číselníkem, případně se použije laserové vyrovnání hřídelí systém. Pracovní postup má tři fáze:
- Počáteční kontrola: Po uvolnění všech šroubů zasuňte pod každou nohu měrku, abyste zjistili, zda nejsou někde patrné mezery. Tímto rychlým kontrolním krokem se často odhalí nejzávažnější nedostatky ještě předtím, než se přístroje vůbec nastaví.
- Systematické měření: Pro dosažení přesného výsledku namontujte na každou nohu měřidlo (nebo využijte funkci měření „měkké nohy“ laserového systému). Po dotažení šroubu vynulujte měřidlo, poté tento šroub povolte a změřte, o kolik se noha prohne. Prohnutí větší než přibližně 0,05 mm (0,002 palce) obvykle signalizuje „měkkou nohu“, kterou je třeba opravit. Povolte vždy pouze jeden šroub, abyste mohli izolovaně posoudit vliv každé nohy.
- Oprava: Pod měkkou nohu vložte kvalitní, předem nařezané podložky z nerezové oceli, abyste vyplnili změřenou mezeru, a poté stav znovu zkontrolujte. Postup opakujte u všech nohou, dokud uvolnění kteréhokoli šroubu nevyvolá pohyb v rámci tolerance. Používejte co nejméně podložek – naskládání přílišného počtu podložek by vedlo pouze k opětovnému změkčení nohy.
Kalkulačky, které urychlují práci
Dva bezplatné nástroje pomáhají tato měření proměnit v konkrétní kroky: kalkulátor měkké nohy pomáhá kvantifikovat deformaci rámu na základě údajů z měřidel Kalkulátor tloušťky podložky převede naměřenou mezeru na přesnou sadu podložek, kterou je třeba nainstalovat. Jakmile jsou nohy v rovné poloze, Kalkulátor tolerance vyrovnání hřídelí nastavuje realistické meze posunu a úhlové odchylky pro následné zarovnání.
4. Měkká noha v diagnostice vibrací
Jelikož „měkká noha“ napodobuje nerovnováhu a nesouosost v spektru – silnou 1× s harmonickými – představuje pro nepozorného analytika klasickou past. Rozhodujícím znakem je to, že se příznak změní, když se uvolní šroub nohy: pokud se vibrace 1× při uvolnění jednoho šroubu znatelně sníží, jedná se o deformaci rámu (nikoli o těžké místo nebo ohnutá hřídel). Praktickým způsobem, jak to ověřit, je měření amplitudy a fáze pomocí přenosného dvoukanálového analyzátor vibrací jako je Balanset-1A u každého ložiska postupně povolte šrouby nohy a sledujte, jak se posouvá vektor 1×; noha, která způsobuje fázový posun nebo pokles amplitudy, je ta měkká. Odstranění měkké nohy jako první zajistí, že veškeré následné vyvažování nebo vyrovnávání bude vycházet ze skutečného stavu rotoru, a ne z iluze způsobené zdeformovaným rámem a poškozeným tuhost základů.
5. Kontrola uvolněné patky pomocí Balanset-1A
S Balanset-1A zjistíte, zda stav patek mění vibrace na ložiskách a zda je korekce skutečně snížila.
- Se zastaveným a zajištěným strojem (LOTO) upevněte dvě čidla na ložiskové skříně nejblíže podezřelým patkám a nastavte otáčkoměr na reflexní značku. Při každém měření je ponechte přesně na stejných místech.

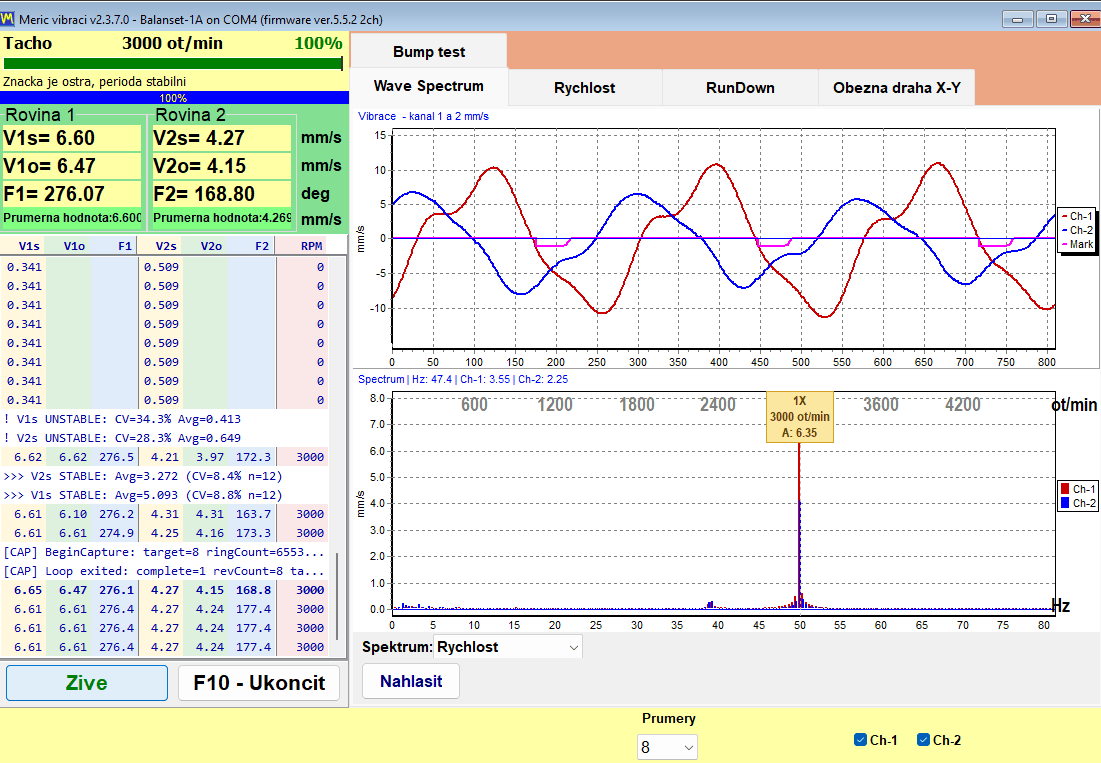

- Spusťte stroj na běžné otáčky, držte se v bezpečné vzdálenosti a otevřete okno Vibrometr (F5). Počkejte na zelený pruh STABLE a stisknutím F9 zmrazte výchozí hodnoty: celkovou úroveň V1s/V2s, amplitudu 1× V1o/V2o a fázi 1× F1/F2.
- Na záložce Wave Spectrum odečtěte špičky na čárkovaných vodítkách 1×, 2× a 3×. Pokud je Vo blízko Vs, vibrace je převážně 1×; pokud je Vo výrazně pod Vs, velká část leží v harmonických, což je obraz společný pro uvolněnou patku (soft foot), uvolnění a nesouosost. Před první změnou patek klikněte pravým tlačítkem na spektrum a zvolte „Y axis: Manual...“, aby všechna další měření byla vykreslena ve stejném měřítku.
- Před každou změnou stroj zastavte a zajistěte: povolený šroub jedné patky nebo opravená sada podložek s utaženými šrouby předepsaným momentem. Znovu spusťte na stejné otáčky a opět stiskněte F9.
- Porovnejte. Běžný rozptyl mezi jednotlivými běhy je až 10–15 % v amplitudě a asi 10° ve fázi; zřetelně větší změna po úpravě jediné patky ukazuje na tuto patku. Záložka Trend se zaškrtnutou volbou „Show 1x (Vo)“ vykresluje všechna zaznamenaná měření v čase, takže stav před a po je v jednom grafu.
Vyvažujte teprve po opravě patek, když se opakovaná měření shodují. Zůstává-li při rovných patkách vysoká složka 1×, zaznamenejte doběh na záložce RunDown: vrchol amplitudy spolu s fázovým obratem asi o 180° označuje rezonanci a při těchto otáčkách by se rotor vyvažovat neměl.
