సాఫ్ట్ ఫుట్ను అర్థం చేసుకోవడం
Soft foot అనేది తిరిగే యంత్రాలలో సాధారణంగా కనిపించే స్థితి, దీనిలో యంత్రం యొక్క ఒకటి లేదా అంతకంటే ఎక్కువ మౌంటింగ్ ఫీట్లు తాము బోల్ట్ చేయబడిన బేస్ప్లేట్ లేదా పునాదితో పూర్తిగా, చదునుగా సంపర్కం చేయడంలో విఫలమవుతాయి. హోల్డ్-డౌన్ బోల్ట్లు బిగించినప్పుడు, యంత్రం యొక్క ఫ్రేమ్ లేదా కేసింగ్ అసమానమైన మౌంటింగ్ ఉపరితలానికి అనుగుణంగా వంగి వక్రీభవించవలసి వస్తుంది. ఆ వక్రీభవనం గణనీయమైన అంతర్గత ఒత్తిడులను ప్రేరేపిస్తుంది, మరియు ఆ ఒత్తిడులు ఆశ్చర్యకరమైన మొత్తంలో విశ్వసనీయత సమస్యలకు దాగి ఉన్న మూల కారణం — పెరిగిన vibration, అకాల బేరింగ్ వైఫల్యం, మరియు ఖచ్చితమైన alignment among them.
ఒక సరళమైన ఉపమానం ఏమిటంటే, ఒక కాలు కొంచెం తక్కువగా ఉన్నందువల్ల ఊగే నాలుగు కాళ్ల కుర్చీ. ఎవరైనా దానిపై కూర్చున్నప్పుడు, కుర్చీ ఫ్రేమ్ నాలుగు కాళ్లూ నేలను తాకే వరకు మెలితిప్పబడుతుంది. సాఫ్ట్-ఫుట్ స్థితితో ఉన్న యంత్రానికి ప్రతిసారీ బోల్ట్ చేసినప్పుడు సరిగ్గా ఇదే రకమైన ఫ్రేమ్ వక్రీభవనం కలుగుతుంది — తేడా ఏమిటంటే “కుర్చీ” అనేది ఒక ఖచ్చితమైన అసెంబ్లీ, దీని బేరింగ్ బోర్లు మరియు షాఫ్ట్ మిల్లీమీటరు యొక్క భాగాలలోపు నిజంగా ఉండాలి.
1. సాఫ్ట్ ఫుట్ యొక్క నాలుగు రకాలు
సాఫ్ట్ ఫుట్ నాలుగు గుర్తింపు పొందిన రూపాలలో వస్తుంది, మరియు మీకు ఏది ఉందో గుర్తించడం దానిని ఎలా పరిష్కరించాలో నిర్దేశిస్తుంది:
- సమాంతర సాఫ్ట్ ఫుట్: అత్యంత సాధారణ రకం, దీనిలో ఒక ఫుట్ మిగిలిన వాటి కంటే సరళంగా తక్కువగా ఉంటుంది, ఫుట్ మరియు బేస్ప్లేట్ మధ్య చదటి, సమాంతర గాలి అంతరం మిగులుతుంది. కొలిచిన మందపాటి షిమ్లను జోడించడం ద్వారా దీన్ని సరిచేస్తారు.
- కోణీయ సాఫ్ట్ ఫుట్: ఒక ఫుట్ వంగి ఉన్నప్పుడు, లేదా బేస్ప్లేట్ వాలుగా ఉన్నప్పుడు సంభవిస్తుంది, తద్వారా ఫుట్ ఒక కోణంలో తాకుతుంది. బోల్ట్ బిగించడం ఫుట్ను బేస్ మీద చదునుగా వంచడానికి బలవంతం చేస్తుంది, ఫ్రేమ్ను స్ప్రింగ్ చేస్తుంది. చదటి స్టాక్ కాదు, టేపర్డ్ షిమ్ లేదా రీమెషినింగ్ అవసరం.
- స్క్విషీ (ప్రేరిత) సాఫ్ట్ ఫుట్: అధిక తుప్పు, చిక్కుకున్న ధూళి, పెయింట్, లేదా ఒక ఫుట్ కింద చాలా ఎక్కువ షిమ్లు (నాలుగు లేదా అయిదు కంటే ఎక్కువ) వల్ల కలుగుతుంది. బోల్ట్ బిగించినప్పుడు కుదించగల పదార్థం నలిగిపోతుంది, స్పాంజీ సాఫ్ట్ ఫుట్ను ఉత్పత్తి చేస్తుంది. పరిష్కారం ఉపరితలాన్ని శుభ్రపరచడం మరియు షిమ్ ప్యాక్ను ఏకీకృతం చేయడం.
- బాహ్య బలం వల్ల సాఫ్ట్ ఫుట్: బాహ్య శక్తులు — పైప్ స్ట్రెయిన్, కాండ్యూట్, లేదా స్ట్రక్చరల్ బ్రేసింగ్ — ఫ్రేమ్పై లాగడం లేదా నెట్టడం మరియు ఒక ఫుట్ను బేస్ నుండి లేపడం వల్ల సృష్టించబడుతుంది. ఏ మొత్తంలో షిమ్మింగ్ చేసినా దీన్ని పరిష్కరించదు; అభ్యంతరకరమైన బాహ్య లోడ్ తొలగించబడాలి (ఇది పైప్-స్ట్రెయిన్ వల్ల కలిగే వక్రీభవనంతో దగ్గరగా సంబంధం కలిగి ఉంది).
2. సాఫ్ట్ ఫుట్ ఒక ప్రధాన సమస్య ఎందుకు
సాఫ్ట్ ఫుట్ కలిగించే ఫ్రేమ్ వక్రీభవనం అనేక యంత్ర లోపాలకు నిరూపించబడిన మూల కారణం:
- పెరిగిన కంపనం: అంతర్గత ఒత్తిడులు మరియు వక్రీభవనం ప్రీ-లోడ్ స్థితిని సృష్టిస్తాయి, ఇవి కంపనాన్ని గణనీయంగా పెంచగలవు, తరచుగా ఇవి running speed (1×) మరియు దాని harmonics (2×, 3×, మరియు మొదలైనవి) వద్ద కనిపిస్తాయి — ఇది దాన్ని unbalance లేదా తప్పు అమరికగా పొరపాటు పడటానికి సులభంగా చేస్తుంది. వక్రీభవించిన ఫ్రేమ్ నిర్మాణం యొక్క దృఢత్వాన్ని కూడా తగ్గించగలదు ఫ్రేమ్ రెసొనెన్స్వైపుగా, సమస్యను మరింత జటిలం చేస్తుంది.
- అమరిక ఇబ్బందులు: సాఫ్ట్ ఫుట్ ఉన్నంత వరకు ఖచ్చితమైన అమరిక అసాధ్యం. అమరిక ప్రక్రియలో బోల్ట్లు బిగించినప్పుడు మరియు సడలించినప్పుడు ఫ్రేమ్ అనూహ్యంగా మారుతుంది, కాబట్టి రీడింగ్లు పునరావృతం కావు. సాఫ్ట్ ఫుట్ను సరిచేయడం ఖచ్చితమైన అమరికకు తప్పనిసరి ముందస్తు అవసరం — ప్రతి అమరిక పని సాఫ్ట్-ఫుట్ తనిఖీతో ప్రారంభమవ్వాలి.
- బేరింగ్ మరియు సీల్ వైఫల్యం: కేసింగ్ యొక్క వంకరతనం బేరింగ్ బోర్లను వంకరగా చేస్తుంది, బేరింగ్లపై అసమాన భారాలను వేసి అకాల bearing wear మరియు వైఫల్యానికి దారి తీస్తుంది. ఇది సీళ్ళను కూడా తెరవగలదు, లీకేజీలను మరియు దానితో సంబంధిత ఘర్షణ నమూనాలను seal defects.
- షాఫ్ట్ మరియు కప్లింగ్ ఒత్తిడి: వంకరతనం బేరింగ్ల యొక్క అంతర్గత తప్పు అమరికను కలిగిస్తుంది, ఇది షాఫ్ట్ను వంచవచ్చు (ఒక బలవంతపు shaft bow) మరియు కప్లింగ్పై అధిక భారం వేసి, దాన్ని వేగంగా పాడుచేస్తుంది కప్లింగ్ లోపాలు.
సాఫ్ట్ ఫుట్ తరచుగా సాధారణ మెకానికల్ లూజ్నెస్ and పెడెస్టల్ లూజ్నెస్తో కూడా ముడిపడి ఉంటుంది, కాబట్టి సమగ్ర పరిశోధన వాటిని వేర్వేరుగా చూడకుండా మూడింటినీ కలిసి తనిఖీ చేస్తుంది.
3. సాఫ్ట్ ఫుట్ను ఎలా గుర్తించాలి మరియు సరిచేయాలి
సాఫ్ట్ ఫుట్ సాధారణంగా ఒక ఖచ్చితమైన అమరిక పనిలో డయల్ ఇండికేటర్లు లేదా లేజర్ షాఫ్ట్-అమరిక సిస్టమ్ ఉపయోగించి గుర్తించి సరిచేయబడుతుంది. పని ప్రక్రియకు మూడు దశలు ఉన్నాయి:
- ప్రారంభ తనిఖీ: ప్రతి బోల్ట్ వదులు చేసి, ఏదైనా స్పష్టమైన అంతరాలను కనుగొనడానికి ప్రతి ఫుట్ కింద ఫీలర్ గేజ్ జారవిడవండి. ఈ త్వరిత పాస్ తరచుగా పరికరాలు అమర్చబడే ముందే అత్యంత తీవ్రమైన సమస్యలను వెల్లడిస్తుంది.
- క్రమబద్ధమైన కొలత: ఖచ్చితమైన ఫలితం కోసం, ప్రతి ఫుట్ వద్ద డయల్ ఇండికేటర్ (లేదా లేజర్ సిస్టమ్’s సాఫ్ట్-ఫుట్ రొటీన్) అమర్చండి. బోల్ట్ గట్టిగా ఉన్నప్పుడు ఇండికేటర్ను సున్నాకు సెట్ చేయండి, తర్వాత ఆ ఒక్క బోల్ట్ను వదులు చేసి ఫుట్ ఎంత పైకి లేస్తుందో చదవండి. సుమారు 0.05 mm (0.002 in) కంటే ఎక్కువ కదలిక సాధారణంగా సరిచేయాల్సిన సాఫ్ట్ ఫుట్ను సూచిస్తుంది. ప్రతి ఫుట్ యొక్క సహకారాన్ని వేరుగా గుర్తించడానికి ఒకేసారి ఒక్క బోల్ట్ మాత్రమే వదులు చేయండి.
- Correction: కొలిచిన అంతరాన్ని నింపడానికి సాఫ్ట్ ఫుట్ కింద అధిక నాణ్యత గల, ముందే కత్తిరించిన స్టెయిన్లెస్ స్టీల్ షిమ్లను జోడించండి, తర్వాత మళ్ళీ తనిఖీ చేయండి. ఏదైనా ఒక్క బోల్ట్ వదులు చేయడం వల్ల కదలిక సహనం పరిధిలో వచ్చే వరకు అన్ని ఫీట్లలో ఇది పునరావృతం చేయండి. షిమ్ సంఖ్యను తక్కువగా ఉంచండి — చాలా ఎక్కువ షిమ్లు వేయడం మళ్ళీ అదే రకమైన సాఫ్ట్ ఫుట్ సమస్యను సృష్టిస్తుంది.
పనిని వేగంగా చేసే కాల్క్యులేటర్లు
రెండు ఉచిత సాధనాలు ఈ కొలతలను చర్యగా మారుస్తాయి: ఒక సాఫ్ట్ ఫుట్ కాలిక్యులేటర్ మీ ఇండికేటర్ రీడింగ్ల నుండి ఫ్రేమ్ వంకరతనాన్ని లెక్కించడంలో సహాయపడుతుంది, మరియు ఒక షిమ్ మందం కాలిక్యులేటర్ కొలిచిన అంతరాన్ని అమర్చవలసిన ఖచ్చితమైన షిమ్ ప్యాక్గా మారుస్తుంది. ఫీట్లు సమానంగా ఉన్న తర్వాత, ఒక షాఫ్ట్ అమరిక సహనం కాలిక్యులేటర్ తదుపరి జరిగే అమరికకు వాస్తవిక ఆఫ్సెట్ మరియు కోణీయత పరిమితులను నిర్ణయిస్తుంది.
4. వైబ్రేషన్ డయాగ్నస్టిక్స్లో సాఫ్ట్ ఫుట్

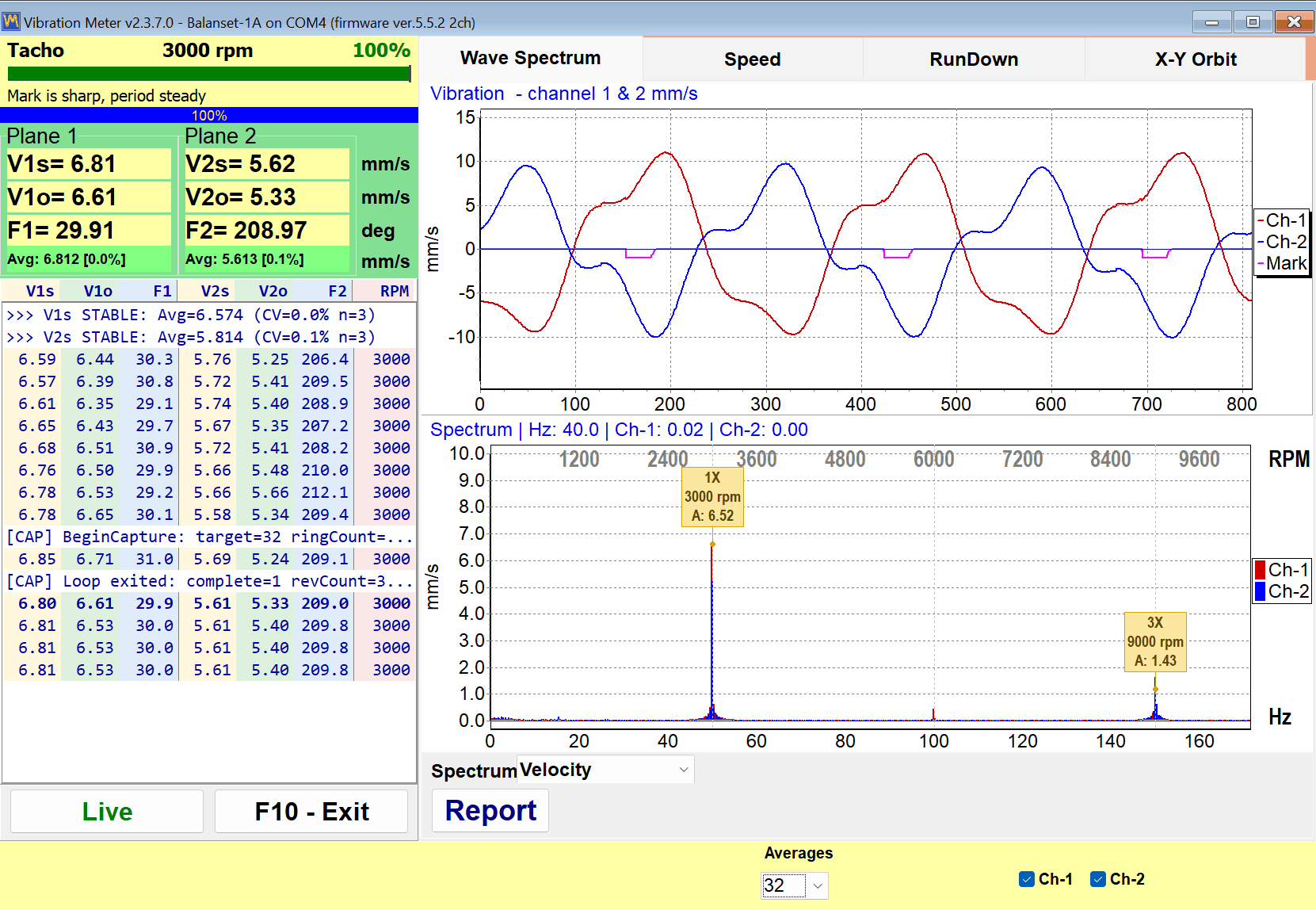

సాఫ్ట్ ఫుట్ స్పెక్ట్రమ్లో అసమతుల్యత మరియు తప్పు అమరిక వలె కనిపించడం వల్ల — హార్మోనిక్స్తో బలమైన 1× — ఇది అనుభవం లేని విశ్లేషకులకు ఒక సాధారణ వలగా పనిచేస్తుంది. గుర్తుపట్టే సంకేతం ఏమిటంటే, ఒక ఫుట్ బోల్ట్ వదులు చేసినప్పుడు లక్షణం మారుతుంది: ఒక బోల్ట్ విడుదల చేయగానే 1× వైబ్రేషన్ గుర్తుగా తగ్గితే, ఫ్రేమ్ వంకరతనం (భారమైన స్థానం లేదా bent shaft) సూచించబడుతుంది. ఆచరణాత్మక నిర్ధారణ ఏమిటంటే, ప్రతి బేరింగ్ వద్ద పోర్టబుల్ రెండు-ఛానల్ వైబ్రేషన్ విశ్లేషణ పరికరం such as the Balanset-1A తో వైబ్రేషన్ యాంప్లిట్యూడ్ మరియు దశను రికార్డ్ చేయడం, తర్వాత ఒక్కొక్క ఫుట్ బోల్ట్ వదులు చేసి 1× వెక్టర్ ఎలా మారుతుందో చూడడం; దశను మార్చే లేదా యాంప్లిట్యూడ్ను తగ్గించే ఫుట్ సాఫ్ట్ ఫుట్. ముందుగా సాఫ్ట్ ఫుట్ సరిచేయడం వల్ల తదుపరి బాలెన్సింగ్ లేదా అమరిక పని వంకరమైన ఫ్రేమ్ మరియు రాజీపడిన పునాది దృఢత్వం.
