Dinamik Dengeleme (İki Düzlem Dengeleme) Açıklaması
Rotor dengesizliğini iki düzlemde düzeltmek için pratik bir rehber: bir düzlem ne zaman yetmez, etki katsayısı yöntemi nasıl çalışır, düzeltme açısı nasıl hesaplanır ve hangi toleransları hedeflemelisiniz. Yüzlerce Balanset-1A kullanıcının saha deneyimine dayanır — öğütücü tamburlarından 24 tonluk bir rotora kadar.
1. Tanım: Dinamik Dengeleme nedir?
Dinamik dengeleme düzeltmeye yönelik bir işlemdir balanssızlık bir rotorda, kütle düzeltmelerini en az iki ayrı düzlem uzunluğu boyunca. Tek bir düzlemde düzeltme yeterli olmadığında kullanılır, çünkü rotor statik (kuvvet) dengesizlik ve çift dengesizliği.
Vibromera gibi taşınabilir iki düzlem cihazları Balanset-1A bu prosedürü sahada gerçekleştirir; titreşimi ölçer ve faz her yatakta fazı ölçüp düzeltme kütlelerini etki katsayısı yöntemi.
Dinamik dengeleme makineleri ve ekipmanları
Saha çalışması, sabit bir stant yerine taşınabilir bir dinamik dengeleme makinesi gerektirir: Balanset-1A ile hesaplar; FFT spektrumuna sahip, sahada iki düzlemde dengesizliği düzelten taşınabilir çift kanallı bir dinamik balans makinesidir — rotorun kendi yataklarında, hizalama, yatak ön yükü ve temel etkileri dahil edilerek. İşlenmiş bir örnek için bakın sahada kardan mili dengeleme.
2. Statik ve Dinamik Dengesizlik: Temel Fark
Dinamik dengelemeyi anlamak için, dengesizliğin iki ana biçimi arasında ayrım yapmak önemlidir.
- Statik dengesizlik: rotorun kütle merkezi dönme eksenine göre kaymıştır. Tek bir “ağır nokta” gibi davranır: serbest desteklerdeki durmuş bir rotor kendiliğinden ağır tarafı aşağı gelecek şekilde döner. Bir düzlemde tek bir ağırlıkla düzeltilebilir (statik dengeleme, ayrıca tek düzlem dengeleme).
- Dinamik dengesizlik: ağır noktalar rotorun farklı uçlarında ve farklı taraflarında bulunur. Durağan haldeyken böyle bir rotor mükemmel dengelenmiş görünebilir — rotor 90° döndürüldüğünde iki ağır nokta birbirini dengeliyormuş gibi görünür. Ancak dönüş sırasında her ağır nokta kendi yönüne çeker: iki kütle bir dönüş kuvveti, yani “moment çifti” oluşturur ve bu da rotorun uçtan uca sallanmasına neden olur. Moment dengesizliği sadece dönüş sırasında tespit edilebilir ve sadece ağırlıkları iki farklı düzleme yerleştirerek zıt bir çift oluşturmak suretiyle düzeltilebilir.
| Statik dengesizlik | Dinamik dengesizlik | |
|---|---|---|
| Durağan halde tespit edilebilir mi? | Evet — rotor serbest desteklerde ağır tarafı aşağı gelecek şekilde döner | Hayır — yalnızca dönüşte ortaya çıkar |
| Rotor davranışı | Her iki destekte de “aynı fazda” titreşiyor | Sallanır: destekler farklı fazda titreşir |
| Düzeltme | 1 ağırlık, 1 düzlem | 2 düzlemde ağırlıklar, birlikte hesaplanır |
| Tipik rotorlar | Dar diskler, kasnaklar, dar çarklar | Öğütücü tamburları, uzun miller, biçerdöver rotorları, 3000 rpm üzeri fanlar |
3. Bir Düzlem mi, İki mi? Pratik Bir Kural
ISO 21940-11 pratik kuralı: rotorun genişliği çapının yarısından azsa (oran ~1:2; pratikte saha desteği 1:3 önerir), genellikle tek düzlemde düzeltme yeterlidir. Uzun rotorlar iki düzlem gerektirir, çünkü rotorun iki ucundaki dengesizlik birbirini karşılıklı etkiler: düzlem 1'e eklenen bir ağırlık her iki desteğin de titreşimini değiştirir. İki düzlemli bir cihazın her iki kanalı eşzamanlı ölçmesinin tam nedeni budur (X1 ve X2 sensörleri) ve her ucu ayrı bir tek düzlem görevi olarak ele almak yerine iki düzeltme ağırlığını birlikte hesaplar.
4. Düzeltme Düzlemleri ve Sensör Yerleşimi
İki düzlemli dengeleme üç şeye dayanmaktadır:
- İki düzeltme düzlemleri (Düzlem 1 ve Düzlem 2), düzeltme ağırlıklarının takılacağı yerler — rotor boyunca mümkün olduğunca birbirinden uzak.
- İki titreşim ölçüm noktası (genellikle yatak yuvaları), X1 ve X2 kanallarına bağlıdır. X1 sensörü Düzlem 1'e, X2 sensörü Düzlem 2'ye aittir — işlem sırasında bunları değiştirmeyin.
- A faz referans - a takometre yönlendirilmiş yansıtıcı işaret — hız ve fazı ölçmek için. Göbeğe veya mile (bir kanada değil) yapıştırılmış, tur başına bir işaret ve çalıştırmalar arasında asla yer değiştirmez.

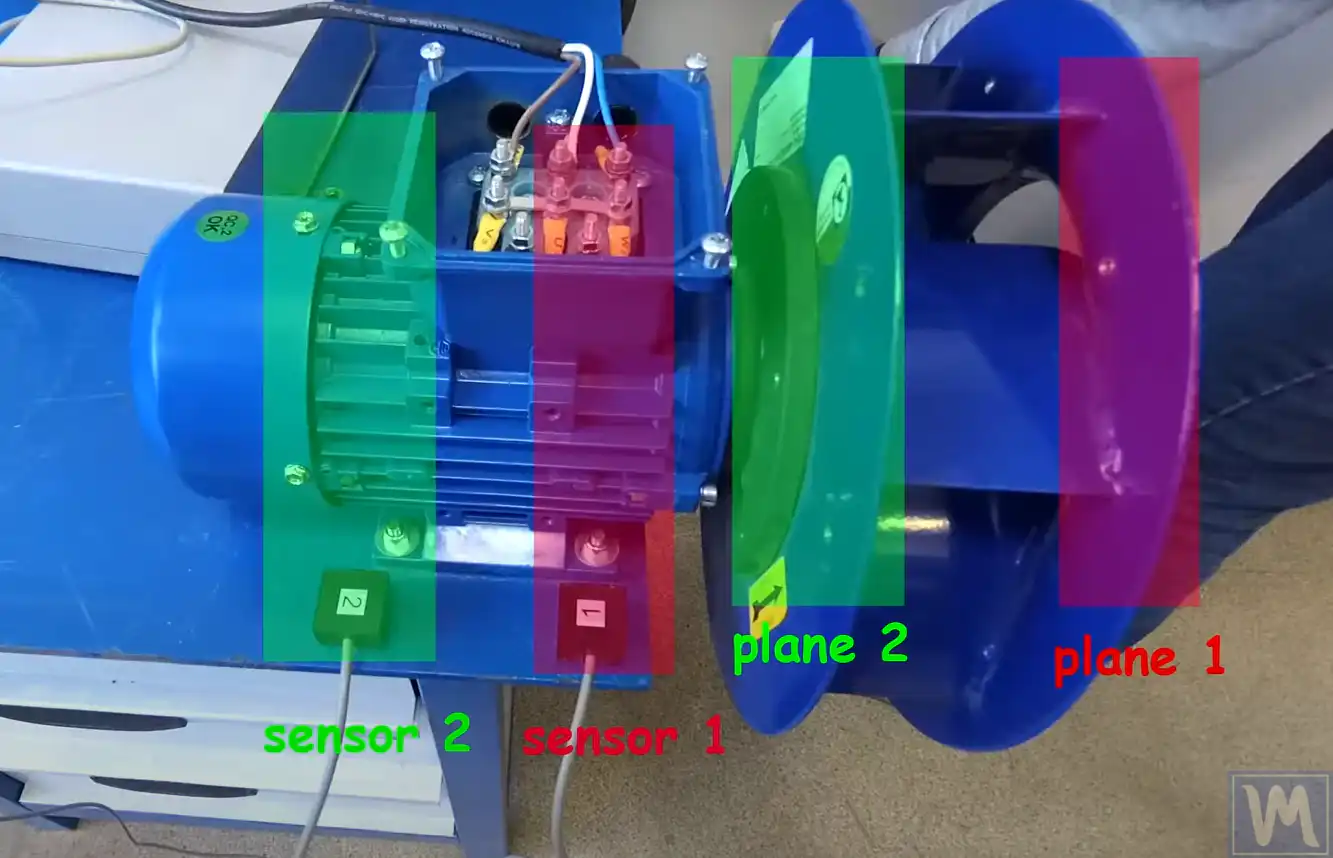

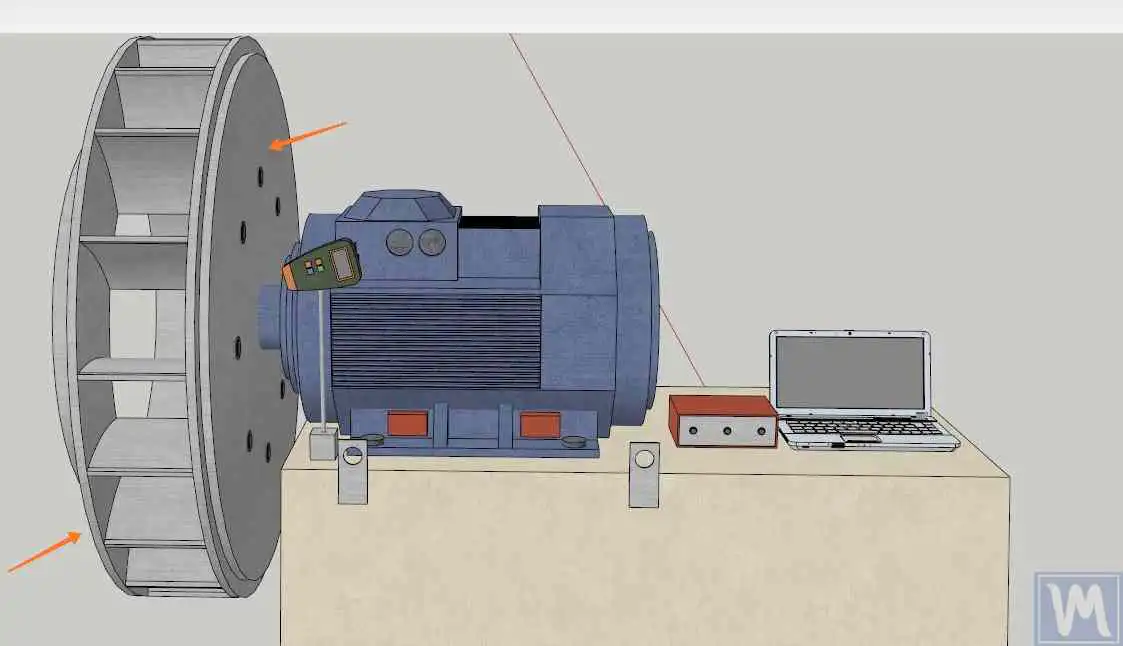

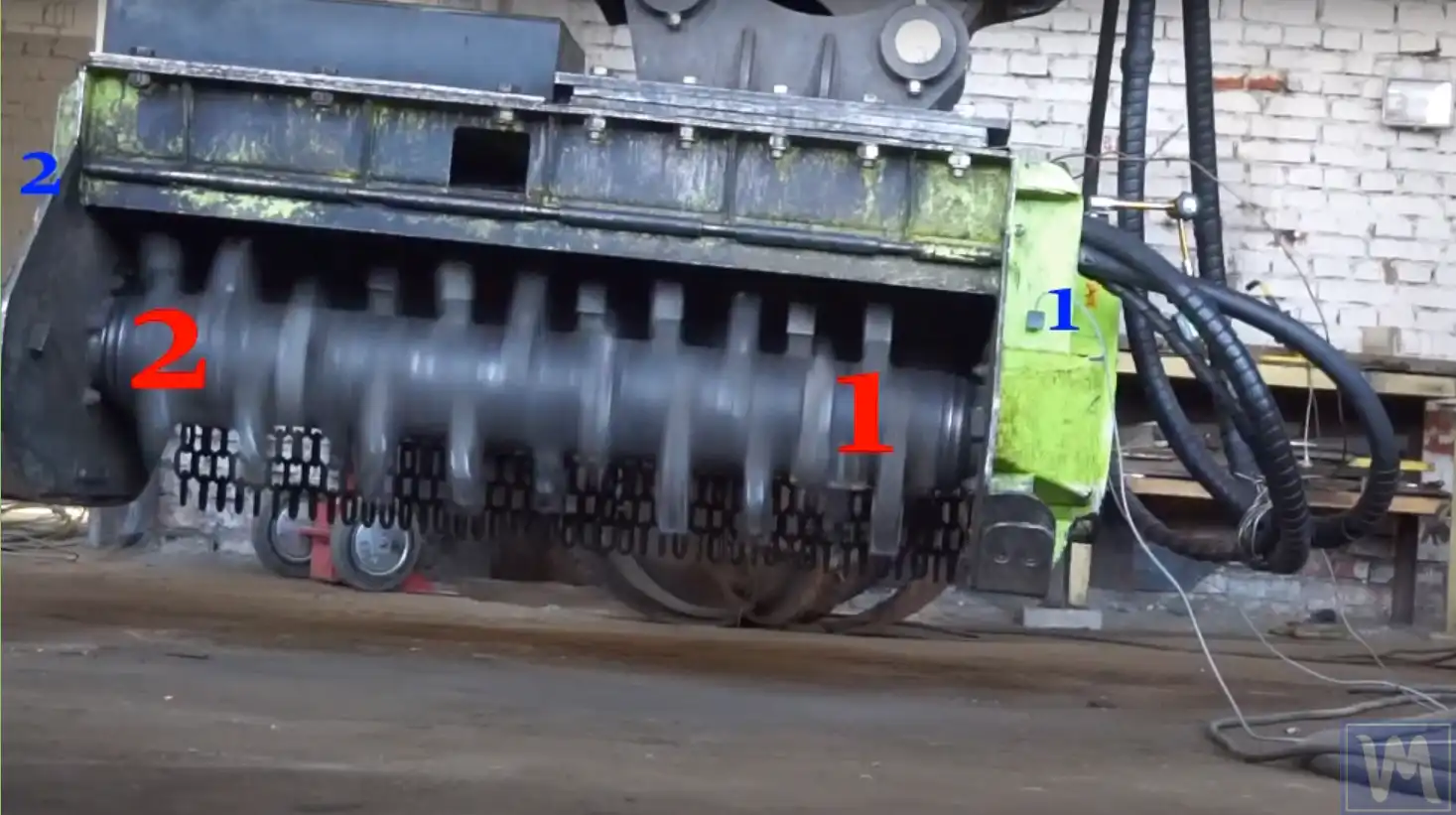

Yaygın rotor konfigürasyonları için tipik düzeltme düzlemi ve sensör yerleşimi örnekleri:
5. İki Düzlemde Dengeleme Prosedürü
İlk çalıştırmadan önce dengelenecek bir şey olduğundan ve ölçümlere güvenilebileceğinden emin olun:
- Yataklarda boşluk yok (kayışları çıkarın, rotoru bir manivelayla sallayın), çatlak yok, tüm bağlantı elemanları sıkı.
- Rotor çalışma düzeninde: tüm kanatlar/çekiçler/bıçaklar takılı, rotor temiz.
- Sensörler yatak yuvalarına radyal olarak takılı; takometre işareti göbekte; kablolar rotordan uzakta sabitlenmiş.

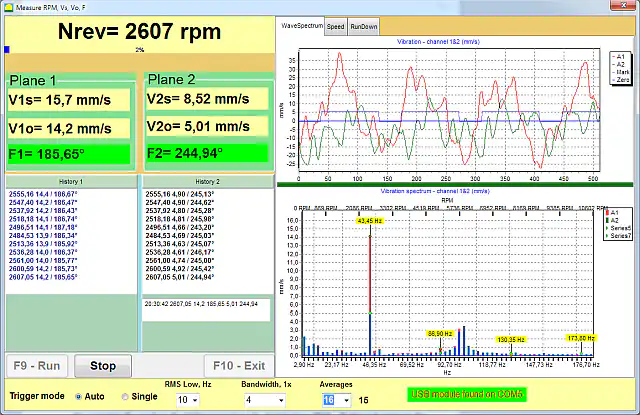

- İçinde Vibrometre mod: RPM doğru okunuyor ve kararlı; genlik çalıştırmalar arasında ~–20 içinde, faz ise ~10–20° içinde tekrarlanıyor.
- 1× bileşeni spektrumda baskındır. 2× veya daha yüksek harmonikler baskınsa — önce hizalama bozukluğunu/boşluğu giderin.
Sahada iki düzlemli dengeleme şunu kullanır: etki katsayısı yöntemi — cihaz, makinenin tepkisini “öğrenir”, bilinen bir deneme ağırlığı:
-
Run #0 — başlangıç ölçümü
Rotoru deneme ağırlığı olmadan seçilen dengeleme hızında çalıştırın ve her iki kanalda da başlangıç titreşimini (genlik ve faz) ölçün.
Serinin her çalıştırması için aynı RPM'yi koruyun — ~100 rpm içinde. Çalışma hızı bir rezonansa yakınsa veya titreşim 40–50 mm/s'yi aşıyorsa, düşürülmüş RPM ile başlayarak iki aşamada dengeleyin.
-
Run #1 — Düzlem 1'de deneme ağırlığı
Makineyi durdurun, işaretli bir konumda Düzlem 1'e deneme ağırlığını takın, çalıştırın ve tekrar ölçün. Deneme ağırlığı genliği veya fazı en az şu kadar değiştirmelidir: 20–30% — aksi takdirde cihazın hesaplayacak bir şeyi olmaz (kütleyi artırın). Şunu kullanın: deneme ağırlığı hesaplayıcı başlangıç tahmini için.
-
Run #2 — deneme ağırlığı Düzlem 2'ye taşındı
Deneme ağırlığını Düzlem 1'den Düzlem 2'ye taşıyın (taşındı, üzerine eklenmedi!) ve tekrar ölçün.
-
Hesaplama
Yazılım, rotor uçları arasındaki karşılıklı etkiyi hesaba katmak için her iki düzlemi birlikte çözerek her düzlem için düzeltme kütlesini ve açısını hesaplar.
-
Düzeltme
Tüm deneme ağırlıklarını çıkarın ve düzeltme ağırlıklarını aynı yarıçapa deneme ağırlığıyla aynı şekilde takın. Kaynak, tamburlar ve fanlar için standarttır (kaynak dikişinin kendisi için ~100 g hesaba katın); cıvatalar, perçin pulları veya hortum kelepçeleri de rotora bağlı olarak işe yarar.
-
Doğrulama ve son ayar
Bir kontrol çalıştırması yapın (trim run). 1–2 yinelemede %3–10 arası titreşim düşüşü, mekanik olarak sağlam bir makine için normaldir. Program küçük bir tamamlayıcı ağırlık hesaplar; tolerans içine girene kadar tekrarlayın.
Hesaplanan düzeltme açısı iki erişilebilir sabitleme noktası (kanatlar, cıvata delikleri) arasına düşerse, gereken kütle mevcut konumlara iki düzlemli düzeltme kütlesi ayrıştırma hesaplayıcısıile dağıtılabilir; altta yatan tek düzlem hassasiyeti ise etki katsayısı hesaplayıcı.
6. Düzeltme Açısının Hesaplanması — En Önemli Nokta
Düzeltme açısı deneme ağırlığının konumundan (0°), rotorun dönüş yönünde. Dönüşe ters yönde değil ve keyfi bir noktadan değil.
Örnek: deneme ağırlığı “saat 12” konumundaydı ve rotor, ona baktığınızda saat yönünde dönüyor. Hesaplama 90° veriyor → düzeltme ağırlığı “saat 3” konumuna gidiyor. Klasik hata, dönüşe ters yönde sayım yapmaktır (360−70 = 290°’ye montaj, 70° yerine) — titreşim o zaman artıyor azalmak yerine.

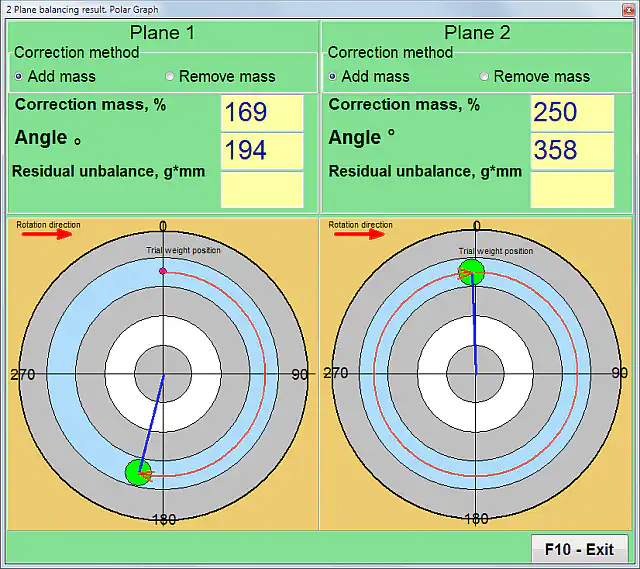

Kutupsal grafikte yazılım bunu görsel olarak gösterir: pembe nokta deneme ağırlığının konumudur (0°), yeşil nokta düzeltme kütlesinin gideceği yerdir ve kırmızı ok dönüş yönünü gösterir.
7. Sonuçlar ve Toleranslar: İş Ne Zaman Biter?
Yan yana iki değerlendirme sistemi kullanılır — bunları karıştırmayın: mm/s (monte edilmiş makinenin titreşim hızı, ISO 10816/20816) ve g-mm (artık balanssızlık rotorun kendisininki, ISO 1940/21940-11). Cihaz her ikisini de raporlar.
| Alan | Titreşim hızı (RMS) | Değerlendirme |
|---|---|---|
| A | 1,4 mm/s'ye kadar | Mükemmel — yeni bir makine gibi |
| B | 1,4 – 2,8 mm/s | İyi — uzun süreli çalışmaya uygun |
| C | 2,8 – 4,5 mm/sn | Sınırlı süre için kabul edilebilir |
| D | 4,5 mm/s üzeri | Kabul edilemez — işlem gerekli |
Sahada ayarlamalar: yumuşak desteklerdeki tarım makineleri için sınırlar daha esnektir — bir öğütücü için 7–8 mm/s'ye kadar zaten iyi bir sonuçtur; orada 0,5 mm/s'yi kovalamak anlamsızdır. Şunu izleyin: 1× bileşeni, yalnızca genel titreşimi değil: dengeleme tam olarak bu kısmı azaltır.
Artık dengesizlik G sınıflarına göre değerlendirilir (G16 — tarım rotorları ve kardan milleri, G6.3 — fanlar, tamburlar ve genel rotorlar, G2.5 — türbinler ve takım tezgahları, G1–G0.4 — miller). Rotorunuzun kütlesi, hızı ve sınıfı için düzlem başına izin verilen g·mm şununla kontrol edilebilir: kalan dengesizlik hesaplayıcı (ISO 21940-11) — aynı hesaplayıcı Balanset-1A yazılımına dahildir.
8. Titreşim Düşmüyorsa
En yaygın “kötüleşti / yakınsamıyor” durumları için hızlı tanı tablosu:
| Belirti | Olası neden | Ne yapmalı |
|---|---|---|
| Düzeltme ağırlığı takıldıktan sonra titreşim azalmak yerine arttı | Düzeltme açısı yanlış yönde işaretlendi — rotorun dönüşüyle aynı yönde değil, tersine | Açıyı yeniden işaretleyin: deneme ağırlığı konumundan (0°) başlayın ve rotorun dönüş yönünde ölçün |
| Her yeni çalıştırmada program giderek daha fazla kütle eklemeyi istiyor | Ayarlardaki düzeltme yöntemi “remove mass” olarak ayarlanmış, oysa aslında ağırlık ekleniyor, bu yüzden sonucun işareti tersine dönmüş | Dengeleme ayarlarını açın ve düzeltme yöntemini “add mass” olarak değiştirin |
| Küçük bir hız değişikliği (50–100 rpm) titreşim seviyesini birkaç kat değiştiriyor | Dengeleme hızı yapısal bir rezonansta veya ona yakın | Bir RunDown (serbest yavaşlama) grafiği kaydedin ve rezonans bölgelerinin dışında bir dengeleme hızı seçin |
| Takılan ağırlıklara verilen tepki orantılı değil; sonuçlar iterasyondan iterasyona sıçrıyor | Makine doğrusal olmayan bir şekilde davranıyor (yumuşak destekler, aşınmış veya hasarlı yapı) | Her iterasyonda hesaplanan kütlenin yarısını — veya üçte birini — takın ve kontrol çalıştırmasını tekrarlayın |
| Hiçbir şey değişmemesine rağmen genlik ve faz her çalıştırmada farklı | Mekanik arızalar (yatak boşluğu, çatlaklar, gevşek cıvatalar) veya takometrenin yanlış tetiklenmesi | Önce mekaniği onarın; yalnızca bir işaretin takometre ışınını yansıttığından emin olun |
| Program gerçek hızdan 2–3 kat daha yüksek bir hız gösteriyor | Takometre fazladan yansımalar görüyor: kasnak delikleri, parlak noktalar, kanat kenarları | Yansıtıcı işareti göbeğe veya mile taşıyın; diğer yansıtıcı yüzeyleri örtün veya matlaştırın |
| FFT spektrumunda 2× tepe noktası (veya bir dizi 3×, 5×, 6× tepe noktası) 1× tepe noktasından daha yüksek | Mil hizalama bozukluğu veya mekanik boşluk — bu bir dengesizlik değildir | Önce kaplinleri, oturmaları ve bağlantı elemanlarını onarın, ardından dengeleyin |
Spektrum okuma, rezonans arama, destek vakalarından gerçek sorumlular dahil tam tanı ağacı, bilgi bankasında bulunur: Titreşim Düşmüyor: Gerçek Nedeni Bulmak.
9. Balanset-1A ile İki Düzlemde Dengeleme
Balanset-1A sahada ve üretim ortamlarında tek ve iki düzlemde rotor dengelemesi için tasarlanmış, bilgisayar tabanlı çift kanallı bir dengeleme sistemidir. İki düzlem modunda rotor hızını ve 1× titreşim her iki kanalda eşzamanlı olarak vektörü (RMS ve faz) ölçer ve seçilen ISO toleransına göre kutupsal grafik, çalıştırma günlüğü ve elde edilen artık dengesizlik dahil olmak üzere her iki düzlem için düzeltme ağırlığı parametrelerini bir kerede hesaplar.
| Parametre | Balanset-1A |
|---|---|
| Kanallar | 2 titreşim kanalı + lazer takometre kanalı |
| Titreşim hızı (RMS) | 0,02 – 80 mm/s |
| Frekans aralığı | 5 – 550 Hz (1000 Hz'e kadar FFT spektrumu) |
| Hız aralığı | 100 – 100,000 rpm |
| Faz doğruluğu | ±1° |
| Dengeleme düzlemleri | 1 veya 2 |
| Rotor kütlesi | Yöntemle sınırlı değil (gerçek rekor — 24,000 kg'lık bir rotor) |
| Bilgisayar gereksinimleri | Windows 7/8/10/11, USB; herhangi bir ofis dizüstü bilgisayarı yeterli |
| Yazılım | Tek seferlik satın alma, ücretsiz güncellemeler, abonelik yok |

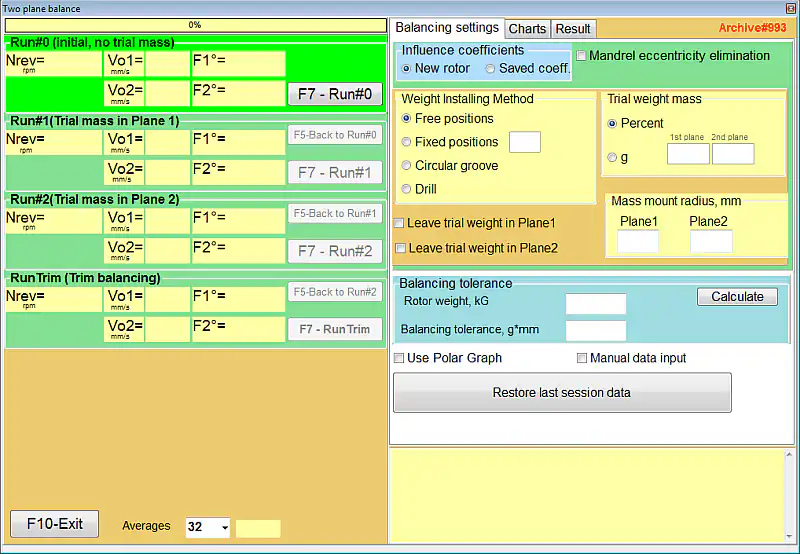

Yazılım: iki düzlem kurulumu ve sonuç görünümü
Rotorları kendiniz dengeleyin — sahada, kendi yataklarında
Balanset-1A Tam Kit — €1,975, her şey dahil: ölçüm ünitesi, 2 sensör, lazer takometre, manyetik stand, terazi, ücretsiz ömür boyu güncellemeli yazılım. Öğütücülerde, fanlarda, kırıcılarda, kardan millerinde ve millerde dünya çapında kullanılıyor — yüzlerce gerçek dengeleme işine dayanan ücretsiz e-posta desteği ile.
10. Video: Balanset-1A İş Başında
Balanset-1A ile sahada dengelemenin kısa bir özeti — sensör kurulumundan son ayara kadar. Makineye özgü örnekler dahil daha fazla video için bakın: Vibromera YouTube kanalı.
11. Sıkça Sorulan Sorular
Rotoru dengelemek için kütlesini bilmem gerekir mi?
Hayır. Düzeltme ağırlığı hesabı için yalnızca deneme ağırlığının kütlesi ve montaj yarıçapı gerekir. Rotor kütlesi yalnızca deneme ağırlığını tahmin etmek ve ISO 1940 tolerans hesaplayıcısı (G sınıfı) için kullanılır.
İki düzlemde dengeleme için maksimum rotor boyutu veya kütlesi nedir?
Etki katsayısı yöntemi rotor kütlesini sınırlamaz — cihaz rotorun kendisini değil, desteklerin tepkisini ölçer. Balanset-1A ile gerçek rekor, 0,47 mm/s'ye dengelenmiş 24,000 kg'lık bir şeker fabrikası lifleyici rotorudur.
Hangi hız aralığında çalışır?
Resmi olarak 100 rpm'den itibaren; pratikte ~300 rpm'nin altında dengeleme zordur (düşük frekanslarda zayıf sensör sinyali). Üst aralık on binlerce rpm'ye ulaşır — yüksek hızlı miller G1–G0.4 sınıflarına dengelenir.
Rotoru makineden çıkarmadan balans ayarı yapabilir miyim?
Evet — sahada dinamik dengelemenin temel amacı budur: rotor gerçek çalışma koşullarında kendi yataklarında dengelenir. Ölçümler genellikle 15–30 dakika sürer, buna ağırlıkların takılma süresi eklenir.
Bir düzlemin yeterli olup olmadığını nasıl anlarım?
Pratik kural (ISO 21940-11): rotorun genişliği çapının yarısından azsa (pratikte üçte birinden azsa), genellikle bir düzlem yeterlidir. Uzun rotorlar — tamburlar, miller, geniş çarklar — iki düzlem gerektirir, çünkü iki uç birbirini etkiler.
Hesaplanan ağırlığı taktıktan sonra titreşim neden arttı?
Dört tipik neden: düzeltme açısı rotorun dönüşüne ters yönde işaretlenmiş; ayarlardaki düzeltme yöntemi ağırlıklar eklenirken “remove mass” olarak ayarlanmış; dengeleme hızı bir rezonansa yakın; veya doğrusal olmayan bir makineye hesaplanan kütlenin tamamı bir kerede takılmış (önce yarısını takın). Bunlardan hiçbiri geçerli değilse, mekanik arızalar arayın: yatak boşluğu, çatlaklar, gevşek parçalar.
Yazılım aboneliği veya yıllık kalibrasyon gerekiyor mu?
Hayır. Balanset-1A yazılımı tek seferlik satın alınır, ücretsiz güncellemeler ve sınırsız kurulum hakkı içerir; cihazın yıllık kalibrasyona ihtiyacı yoktur — fabrika kalibrasyon katsayıları her kitle birlikte gelir.
Kardan millerini dengeliyor mu?
Evet — sıradan bir kardan mili iki düzlemde dengelenir; ağırlıklar, dişli sabitleyiciyle güvenceye alınmış hortum kelepçeleriyle kolayca sabitlenir (gerçek bir durumda son değer 0,5 mm/s). 3–4 düzlem gerektiren ara desteklere sahip miller Balanset-4'ün alanına girer. Aşınmış bir üniversal mafsal önce değiştirilmelidir — dengeleme boşluğu iyileştirmez.
