Софтуер Balanset: балансиране на ротори и анализ на вибрации за Windows

Всеки Balanset-1A и Balanset-4A се доставя със същата Windows програма, която е виброметър, FFT анализатор и калкулатор за балансиране на място в едно приложение. Тя измерва общото RMS ниво в mm/s, компонентата 1x по амплитуда и фаза, RPM, спектър, форма на вълната, орбита на вала и run-down, след което изчислява коригиращите тежести за от 1 до 4 коригиращи равнини въз основа на собствените ви пробни цикли и проверява остатъчния дисбаланс спрямо ISO 1940. Програмата работи локално на Windows 7 до Windows 11, чете уреда през USB COM порт и не се нуждае от интернет връзка, облачен акаунт или абонамент.

Какво представлява софтуерът Balanset и кой го използва

Програмата Balanset е едно-единствено Windows приложение, което изпълнява две задачи с един и същ уред и едни и същи сензори. Тя измерва вибрациите на машината: общото RMS ниво, ротационната компонента 1x по амплитуда и фаза, RPM, спектър, форма на вълната, орбита на вала и run-down. Освен това извършва динамично балансиране на ротори в собствените им лагери, в 1, 2, 3 или 4 коригиращи равнини, като изчислява коригиращата тежест въз основа на собствените ви пробни цикли на собствената ви машина. По този начин диагностиката и ремонтът се случват в една сесия, на самата машина, без да се експортират данни към втори инструмент.

Програмата е създадена за инженери по поддръжка и сервиз, които балансират ротори на място: вентилатори, вентилаторни агрегати, работни колела, трошачки, шнекове, центрофуги, турбини, шлифовъчни дискове и задвижващи валове. Роторът остава в собствените си лагери и не се демонтира, а машината се балансира при нормалната си работна скорост, тоест при условията, при които реално работи.

Това е обикновено локално Windows приложение, а не уеб услуга. Няма облак, няма акаунт и няма абонамент, а уредът се чете през USB COM порт. Полеви лаптоп без каквато и да е мрежова връзка представлява напълно работеща конфигурация.

Софтуерът е включен в комплекта с уреда. Balanset-1A струва €1,975, а Balanset-4A струва €6,803. Спецификации и поръчка ще намерите на Страница на продукта Balanset-1A и продуктовата страница на Balanset-4A, а въпрос преди покупка можете да ни изпратите на WhatsApp.

Една програма, два уреда

Една и съща програма обслужва и двата уреда и разпознава кой от тях е включен. Тя чете броя канали от фърмуера и скрива Ch-3 и Ch-4, когато те физически не съществуват, така че интерфейсът никога не предлага измерване, което хардуерът не може да извърши.

Канали и ограничения за брой равнини по уред

Инструмент	Вибрационни канали	Тахо канал	Максимален брой коригиращи равнини	Цена
Balanset-1A	2 (Ch-1, Ch-2)	1	2	€1,975
Balanset-4A	4 (Ch-1 до Ch-4)	1	4	€6,803

Максималният брой коригиращи равнини е равен на броя на вибрационните канали. Три и четири равнини са налични само при 4-каналния Balanset-4A и само в балансиращата форма Modern; при Balanset-1A максимумът е две равнини.

Изисква се фърмуер 5.5.0 или по-нова версия

Мястото на това е в началото на страницата, а не в бележка под линия, защото то определя дали програмата изобщо ще измерва. Тази версия на софтуера измерва само с фърмуер на уреда 5.5.0 или по-нова версия. При фърмуер 4.10.x, както и при междинните версии от 5.0.x до 5.4.x, устройството все още се разпознава и неговият COM порт остава видим, но не стартира никакво измерване, а редът за връзка показва “Firmware not supported on COMx”. Самият фърмуер се обновява от програмата, от прозореца “Updates”.

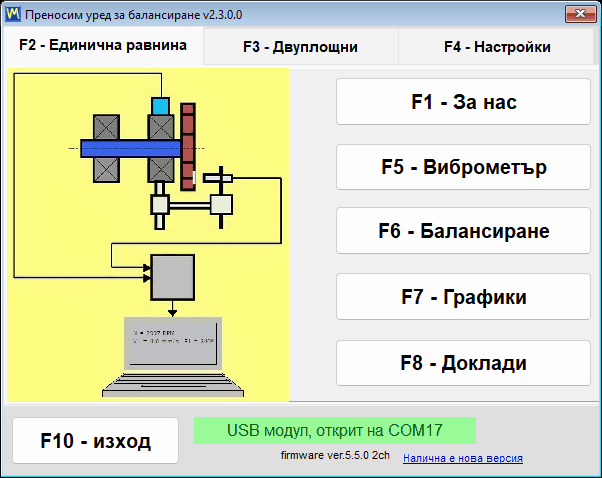

Свързване, клавиатура и цветово кодиране

В програмата никъде няма бутон Connect. Тя сканира COM портовете приблизително на всеки 1.5 секунди и разпознава уреда във всеки момент, включително при гореща замяна (hot-plug), докато прозорецът за измерване вече е отворен. Моделът, COM портът и версията на фърмуера се показват в заглавието на прозореца, така че винаги знаете с какво работите.

Цялата програма може да се управлява от клавиатурата, от F1 до F10, а F12 запазва PNG екранна снимка на текущия прозорец в Documents\Bs1A\Screenshots. На полеви лаптоп, с една ръка върху машината и без никаква повърхност за мишка наблизо, точно това е разликата между записан резултат и изгубен резултат.

Цветовото кодиране на каналите е еднакво във всяка диаграма, таблица и доклад, така че цветът в отпечатан протокол означава същото, каквото и на екрана:

• Ch-1 е тъмночервен.
• Ch-2 е син.
• Ch-3 е зелен.
• Ch-4 е кехлибарен.
• Тахо е магента.

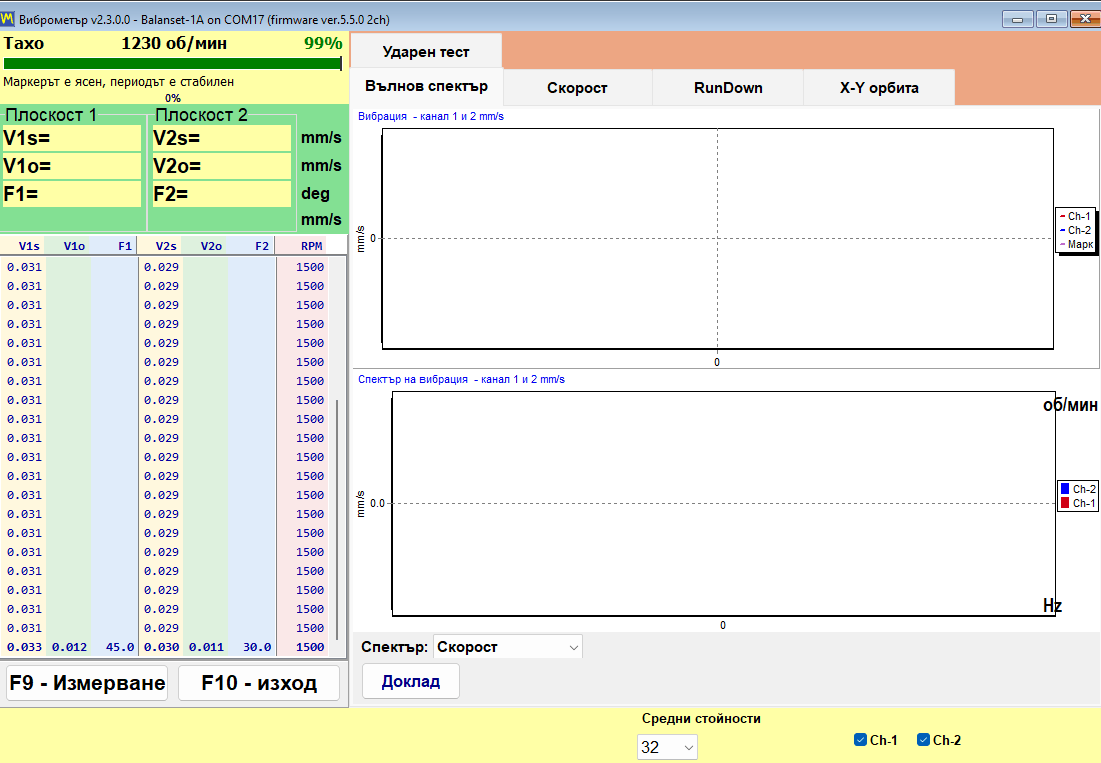

Виброметър: показания на живо, run-down и орбита на вала

Преди да бъде балансировъчна машина, продуктът е работещ виброметър. Прозорецът Виброметър извежда в реално време всички канали едновременно и поддържа стойностите на екрана, докато премествате сензор, променяте скоростта или изчаквате машината да се стабилизира. За всеки канал се показват четири числа, като звездичката замества номера на канала.

Показания на живо по канал

Показание	Какво представлява
V*s	Общата RMS скорост на вибрация в работната лента, в mm/s.
V*o	Компонентата 1x, тоест частта от вибрацията, възникваща на честотата на въртене, в mm/s.
F*	Фазата на тази компонента 1x, в градуси, спрямо тахомарката.
об/мин	Скорост на въртене, измерена от лазерния тахосензор.

В измервателния прозорец има шест раздела:

• “Wave” показва времевата форма на вълната.
• “Spectrum” показва FFT спектъра, като скорост в mm/s или като ускорение в m/s2.
• “Speed” показва скоростта на въртене във времето.
• “Run-down” записва амплитудата и фазата на 1x спрямо спадащите обороти по време на спиране по инерция.
• “X-Y Orbit” изчертава траекторията на вала от два канала.
• “Bump test” открива собствени честоти от удар с чук и е експериментална функция, изключена по подразбиране.

Индикатор за стабилност съобщава на оператора кога на дадено показание може да се разчита. Програмата следи разсейването на последните стойности и отчита STABLE, когато коефициентът на вариация остава под 10 процента при две последователни оценки, и UNSTABLE, когато той надхвърли 20 процента. Сигнал под 0.005 mm/s се третира като липса на сигнал, а не като много малък сигнал. Това е практическата разлика между записването на измерване и записването на шум.

F9 замразява текущото измерване, така че то да може да бъде прочетено, сравнено със следващото и поставено в доклад, докато машината все още работи. Диаграмите се експортират в BMP или WMF, когато документът трябва да бъде съставен другаде.

Run-down: намерете резонансите, преди да балансирате

Run-down се записва, като роторът се докарва до работна скорост, задвижването се изключва и се оставя да се движи по инерция. Програмата записва амплитудата и фазата на 1x спрямо спадащите RPM и спира сама при прага “Low RPM”, който е регулируем от 100 до 2000 и по подразбиране е 300. Резонансът се проявява като пик в амплитудата заедно с обръщане на фазата с приблизително 180 градуса, и именно тази двойка признаци заедно, а не самият пик, идентифицира резонанс.

Това е най-евтиният тест на цялата страница в търговско отношение. Балансирането в близост до резонанс на опората е ненадеждно, защото амплитудата се усилва, а фазата се измества, така че задача, която отказва да се сходи след няколко пробни цикъла, често е машина, работеща близо до критична скорост. Две минути спиране по инерция преди задачата ви казват точно това и спестяват напразните цикли.

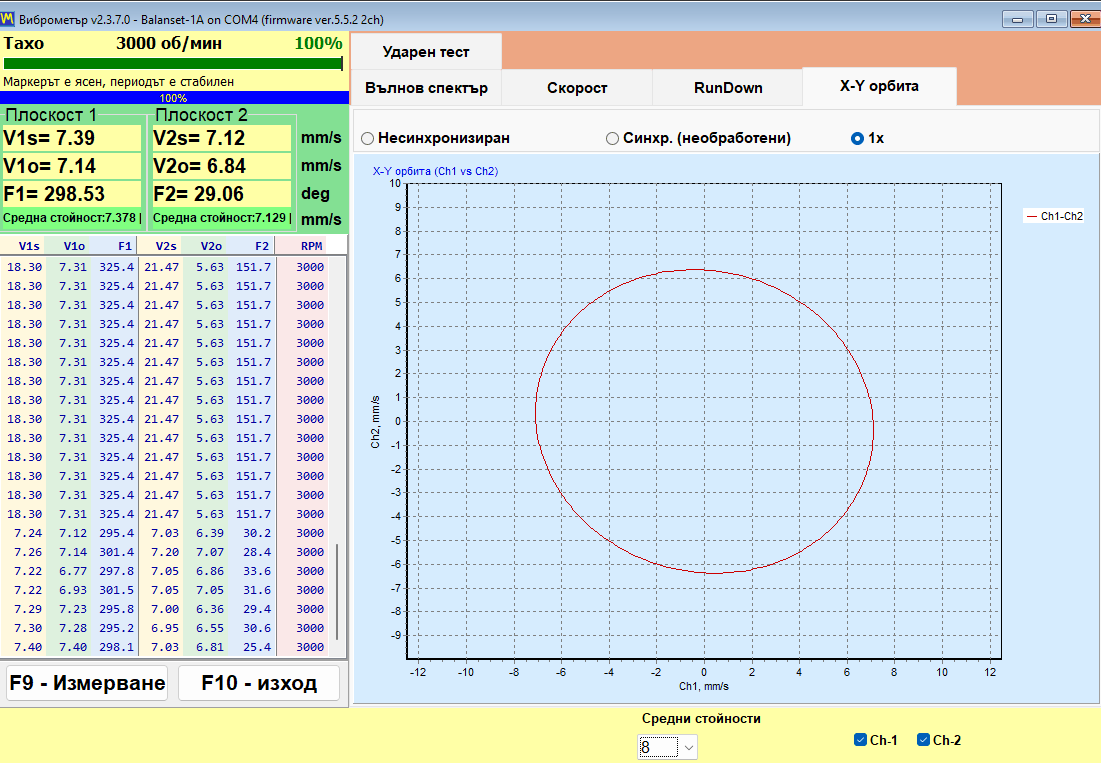

X-Y Orbit: формата на движението на вала

X-Y Orbit изчертава траекторията на вала от два канала в мащаб на осите 1:1, така че формата не се изкривява от мащабирането. Налични са три режима: “Unsynced”, “Sync (raw)” и “1x”. При Balanset-4A каналите 3 и 4 изчертават втора орбита до първата, така че два лагера могат да се наблюдават един до друг в един и същ прозорец.

Какво определя тахомарката

Без отразяваща марка и работещ тахо сигнал остават налични само V*s и спектърът. V*o и фазата е невъзможно да бъдат получени, а режимите на орбита “Sync (raw)” и “1x” нямат смисъл. Програмата честно назовава това състояние като режим “No tacho – RMS only”. В него балансиране не може да се извърши, защото коригиращ ъгъл може да се изчисли само от фаза.

Когато RPM се показва като тирета, в този момент няма тахо импулси. Програмата умишлено отказва да остави остаряла стойност на скоростта на екрана, така че тиретата са информация, а не неизправност.

Докладите идват директно от измервателния прозорец. Генерират се стационарен HTML доклад от виброметъра и отделен run-down доклад, без изобщо да се влиза в процеса на балансиране, така че инспекционно посещение, което не открива нищо нередно, все пак завършва с документ, който можете да предадете.

Анализатор: спектър, хармоници и експортиране на данни

Анализаторът отговаря на въпроса, който предхожда всяка задача за балансиране: наистина ли това е дисбаланс? Пробните цикли струват време и спряна машина, а никакво количество коригираща тежест няма да поправи износен лагер, разхлабена опора или разцентровка на съединителя. Анализаторът е мястото, където решавате дали си струва да започнете.

Анализаторът има четири раздела:

• “F2 – Overall vibration” дава широколентовото ниво за всеки канал.
• “F3 – 1x vibration” дава ротационната компонента по амплитуда и фаза.
• “F4 – Harmonics” изброява амплитудите на хармониците от 1x до 10x като числа.
• “F5 – Spectrum” показва пълния FFT спектър в Hz.

Хармониците от 1x до 10x са изброени числово, което е начинът, по който инженерът разграничава дисбаланс от разцентровка, механична хлабина и ефекти от честотата на преминаване на лопатките. Дисбалансът концентрира енергията при 1x, докато другите дефекти се проявяват в по-високите хармоници. Програмата предоставя числата, а интерпретацията остава на инженера, което е точно правилното разделение на труда.

Настройки за придобиване на данни в анализатора

Обстановка	Налични стойности	По подразбиране
Честотна лента	64, 128, 320, 640 или 1024 Hz	320 Hz
Дължина на натрупване	8, 16, 32, 64 или 128 оборота	16 оборота
Показване на FFT	до 32768 проби	—
Осредняване	експоненциално, за 8 кадъра	—
RMS прозорец	фиксиран прозорец от 4096 проби, изчисляван независимо от дисплейния FFT	—

Колелцето на мишката мащабира диаграмата около даден пик, а точните стойности се извеждат в заглавието на диаграмата, вместо да се оставя на вас да ги преценявате по осите. За доказателство и за по-нататъшна работа анализаторът експортира както изображения, така и суровите числа.

Формати за експортиране от анализатора

Файл	Съдържание
JPEG изображение	Диаграмата точно както се вижда на екрана, за доклад или имейл.
Garmoniki.txt	Таблицата с хармониците от 1x до 10x, като обикновена текстова таблица.
WAWE.txt	Пробите от времевата форма на вълната, като обикновена текстова таблица.
SPK.txt	Спектърът, като обикновена текстова таблица.

И трите текстови файла се отварят директно в Excel, така че спектър, записан днес, може да бъде сравнен с такъв, записан преди шест месеца, в какъвто инструмент вече използва вашата фирма.

Една оперативна бележка, която спестява тикет за поддръжка: анализаторът и мониторът на сигнала стриймват от един и същ уред през един и същ COM порт. Ако и двата стрийминг прозореца останат отворени, класически “Run 0” може да се провали с грешка в порта. Затворете и двата и повторете цикъла.

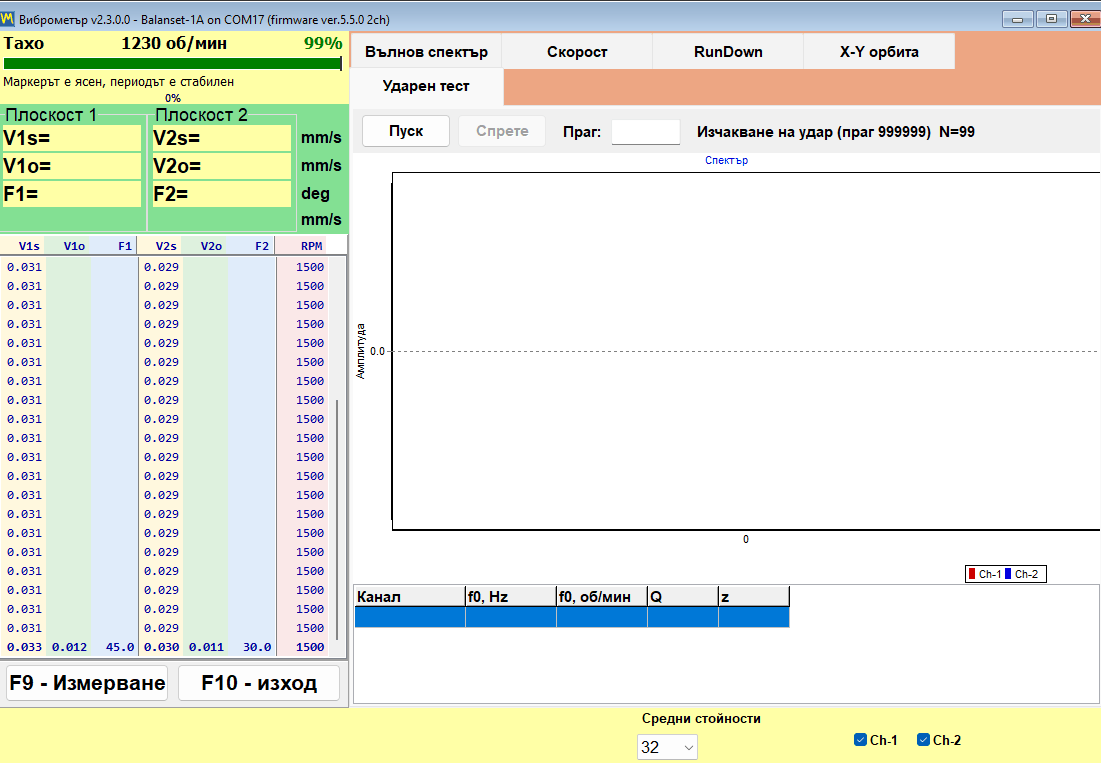

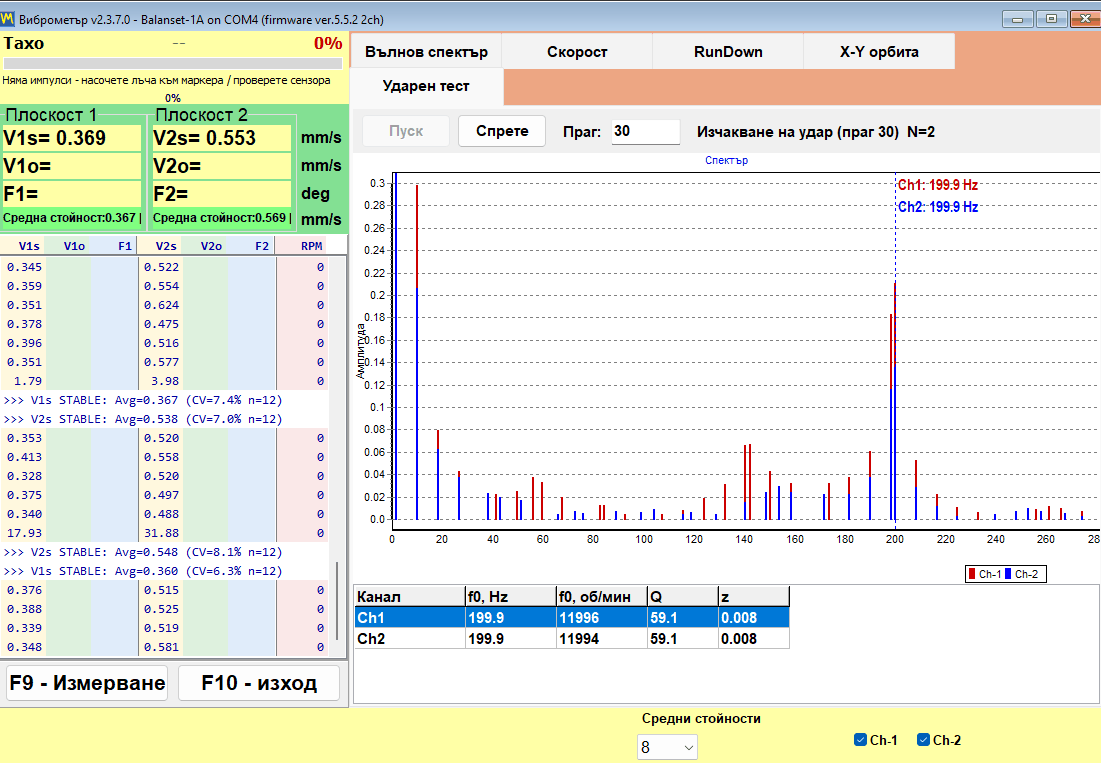

Bump test: намиране на собствени честоти (експериментално)

Bump test е отбелязана като експериментална в ръководството и е изключена по подразбиране. Тя се активира с отметка в раздела “F4 – Settings”, след което се появява като раздел във Виброметъра. Тук я описваме точно както го прави ръководството — като функция в пробна употреба, а не като завършен модул.

Самият тест е прост. При спрян ротор ударяте конструкцията до сензора с мек чук. Опората резонира на своята собствена честота, програмата улавя този резонанс и отчита за всеки канал собствената честота f0 в Hz и в RPM, коефициента на добротност Q и затихването z = 1/(2*Q). Аналитичната лента е от 12 до 600 Hz, а резултатът се осреднява по няколко приети удара.

Как работи улавянето, в числа, които можете да проверите

Параметри на улавяне при Bump test

Параметър	Стойност
Калибриране на фона	около 0.25 s преди активиране
Праг на задействане	8 пъти измереното фоново ниво
Прозорец на улавяне	около 0,6 s, включително приблизително една десета от прозореца преди удара
Таймаут за готовност	30 s
Диапазон на анализ	12 до 600 Hz
Флаг за отрязване на сигнала	се задейства при около 91 процента от скалата на АЦП

Точността, посочена в ръководството, цитирана без закръгляне нагоре, е около плюс-минус 5 процента за Q, за Q между 20 и 100, при резонанси между 80 и 400 Hz, при чист удар. Извън този диапазон стойността е ориентировъчна, а не измерена.

Техника на удара и как да разчитате предупрежденията

• Удряйте конструкцията до сензора, а никога самия сензор.
• Спрете ротора, преди да удряте каквото и да било.
• Избягвайте двоен удар, причинен от отскок на чука, защото вторият удар попада в прозореца на записа.
• Маркерът (!) означава, че сигналът е бил отрязан при приблизително 91 процента от скалата на АЦП и резултатът е приблизителен; ударете по-леко и повторете.
• Съобщението за постоянен тон означава, че вместо удар е записана продължителна осцилация, затова този запис не е валиден bump test.
• Само най-изразеният пик влиза в таблицата с резултати.

Причината за използването му е тясна, но ценна. Той показва дали работната честота на въртене е близо до резонанс на опорите, което е обичайната причина дадена задача по балансиране да не се сходи. Run-down открива същото, докато роторът намалява оборотите си; bump test открива същото при спряна машина, което понякога е единствената възможност, която производственият график ще ви предостави.

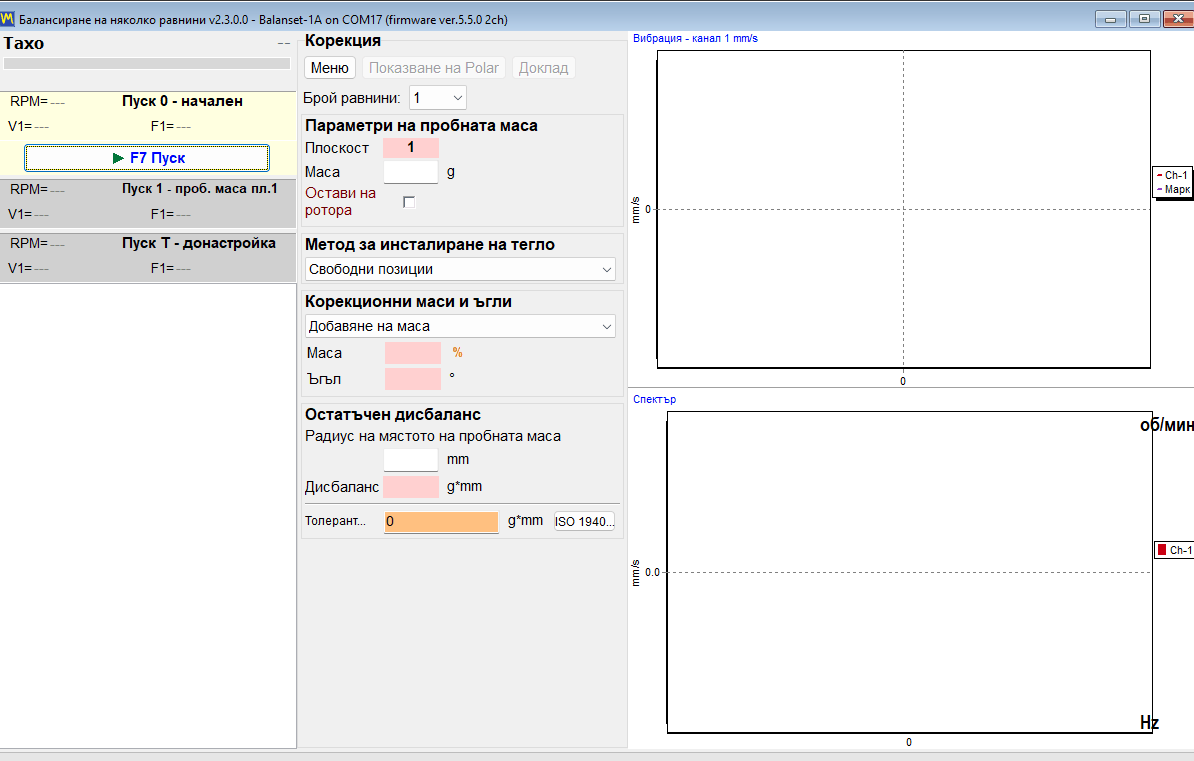

Как работи балансирането: Run 0, пробни цикли и trim run

Balanset извършва динамично балансиране на ротори в собствените им лагери. Роторът остава в машината, върху собствените си опори, и се балансира при нормалната си работна честота на въртене. Нищо не се взема от база данни с машини: всеки грам и всеки градус, които програмата отпечатва, са получени от измервания, направени на конкретния ротор по време на кратка и фиксирана последователност от пускания. Последователността е еднаква за 1, 2, 3 и 4 коригиращи равнини и еднаква и в двете форми на балансиране.

Три етапа и какво произвежда всеки от тях

Цялото измерване се съдържа в разликата между Run 0 и всяко пробно пускане. От тази промяна програмата изчислява коефициентите на влияние на конкретната машина пред вас, а от коефициентите изчислява коригиращата маса в грамове и ъгъла на монтаж в градуси за всички равнини едновременно, като отчита кръстосания ефект между равнините.

В програмата никъде няма бутон Calculate. Веднага щом последното пробно пускане приключи, изчислението стартира само и коригиращата маса и ъгъл се появяват в колоните на равнините.

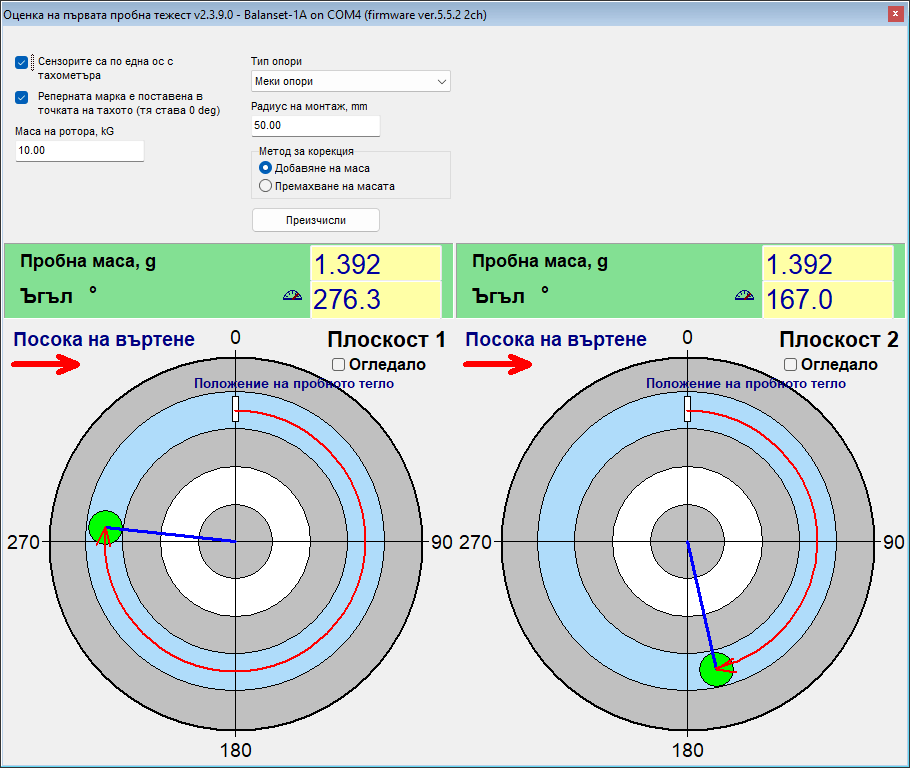

Оразмеряване на пробната тежест

Практическото правило е пробна тежест от 0,5 до 2 процента от масата на ротора. Тъй като това е широк диапазон, програмата включва “First trial weight estimate”, който предлага както маса, така и ъгъл на монтаж въз основа на измерването от Run 0, масата на ротора и типа на опорите. Тук той е представен така, както го нарича ръководството: оценка, чиято задача е да постави пробната тежест в правилната половина на ротора, а не да бъде точна. Той си заслужава, когато пробната тежест трябва да се заварява, защото преместването на заварена тежест струва много повече, отколкото повторно измерване.

Кога пробното пускане се брои за валидно и какво да правите, когато не се брои

Пробното пускане е информативно само ако пробната тежест действително е разбъркала ротора. Целта е промяна от поне 20 процента в амплитудата или поне 30 градуса във фазата. Ако амплитудата се е променила с по-малко от около 10 процента, а фазата — с по-малко от около 5 градуса, пускането се отхвърля със съобщението “Trial weight too small. Increase trial weight and repeat Run 1”.

• Увеличете пробната маса 1,5 до 2 пъти и повторете това пробно пускане.
• Ако пробната тежест е монтирана под ъгъл, съвпадащ с фазата на първоначалната вибрация, преместете я на 90 градуса и повторете пускането.

От къде се измерва коригиращият ъгъл

Това е най-честата грешка на оператора в целия работен процес. Коригиращият ъгъл за дадена равнина се измерва от точката, в която е монтирана пробната тежест на тази равнина, по посока на въртене. Той не се измерва от тахо маркера. Физическото маркиране на позицията на пробната тежест върху ротора отнема няколко секунди и премахва двусмислието завинаги, включително за всяка повторна задача на същата машина.

Монтирайте коригиращата тежест на същия радиус като пробната тежест на тази равнина. Радиусът е само лост: той превръща масата в дисбаланс в g*mm и не променя коригиращата маса в грамове. Програмата няма как да забележи, че е използван различен радиус, затова ако различен радиус е неизбежен, масата трябва да се преизчисли ръчно като изчислената маса, умножена по пробния радиус и разделена на действителния радиус.

Вградени проверки срещу правдоподобен, но погрешен отговор

Всяко изчисление на дисбаланс ще върне число. Стойността на проверките по-долу е, че те не позволяват на програмата да върне уверено число, което измерването не подкрепя.

• Пускане, чиито показания не са се променили спрямо предишното пускане, не се приема, и програмата пита дали пробната тежест наистина е била монтирана.
• Претоварен, отрязан сигнал се отхвърля, вместо да бъде обработен като валидни данни.
• Честота на въртене, която се е отклонила между пусканията, предизвиква предупреждение “RPM changed significantly”, защото коефициентите на влияние са валидни само при една честота на въртене.
• Ако две равнини дадат линейно зависими отклици, изчислението се отказва със съобщението “Failed to calculate influence coefficients” вместо да измисля решение. Решението е да промените масата или ъгъла на пробна тежест и да повторите пробните пускания.
• Докато пробната маса не бъде въведена, резултатът може да се изразява само като процент от пробната тежест, а индикаторът за единици остава на “%” вместо на “g”.

Едно условие, което програмата не може да провери вместо оператора, е изборът на честота на въртене. Балансирайте при работната честота на въртене, а не близо до резонанс на опорите, защото близо до резонанс амплитудата се усилва, а фазата се отклонява, така че коефициентите, измерени там, не описват машината при нейната работна честота.

Финалното пробно пускане (Run T) и BALANCING SUMMARY

Run T проверява корекцията на реалната машина. След него програмата записва в лога блок “BALANCING SUMMARY”, съдържащ вибрацията преди и след, намалението в проценти, началния и остатъчния дисбаланс, и присъда PASS или FAIL за всяка равнина. Този блок съдържа същите данни, които влизат в HTML протокола за балансиране, така че числото, показано на екрана, и числото, предадено на клиента, са едно и също число.

Две форми за балансиране: Classic и Modern (обединена)

Програмата предлага два различни интерфейса за един и същ метод на балансиране. Превключвателят се намира в раздела “F4 – Settings”, в групата “Balancing form”, и има две стойности: “Classic” и “Modern”. Той влиза в сила незабавно, без бутон Save за натискане и без рестартиране на програмата.

Колко коригиращи равнини реално получавате

Това е моментът, който най-лесно се разбира погрешно, затова тук е обяснен без неяснота. Максималният брой коригиращи равнини е равен на броя на вибрационните канали на уреда, а 3 и 4 равнини съществуват само в Modern form. Balanset-1A има 2 вибрационни канала, затова максимумът му е 2 равнини и в двете форми. Balanset-4A има 4 вибрационни канала, затова достига 3 и 4 равнини, но само когато е избрана Modern form.

Броят на равнините се избира преди Run 0. Промяната му предизвиква ново изграждане на интерфейса и изтрива вече направените измервания, затова не е нещо, което да преразглеждате по средата на задачата.

Modern form: един прозорец, карти за пускания, графики на живо

Modern е единствен прозорец, наречен “Multi-plane Balancing”. Всяко пускане е карта в този прозорец: “Run 0 – Initial”, “Run 1 – Trial mass Pl.1” и еквивалентната карта за всяка следваща равнина, “Run T (Trim balancing)” и “Run E – Eccentr.”. Всички те се стартират с един и същ бутон “F7 Run”, който се превръща в “F7 Stop”, докато измерването върви. Формата на вълната и спектърът са видими по време на самото измерване, така че операторът може да види лош сигнал, докато се записва, а не след като вече е приет.

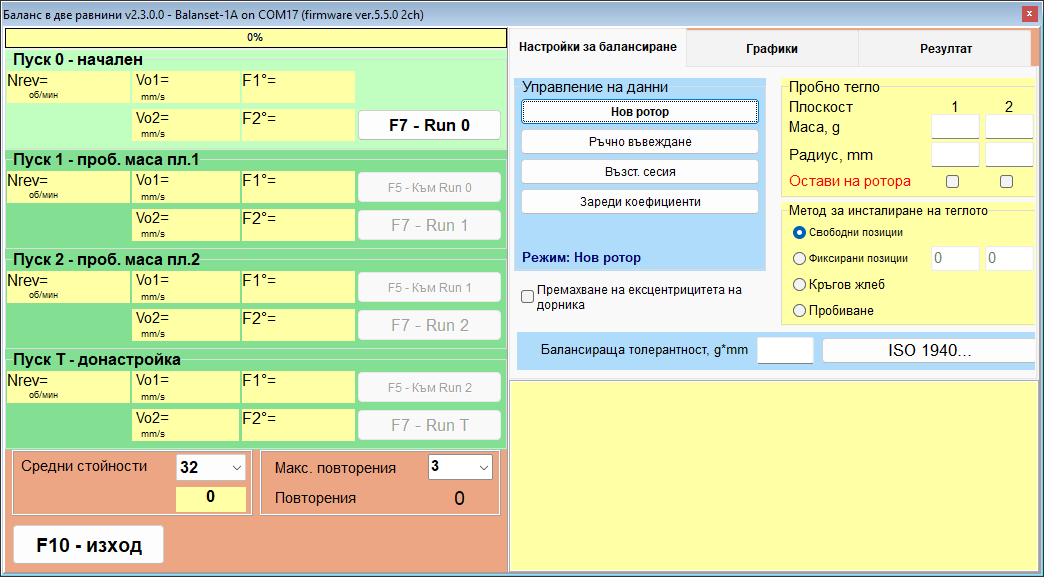

Classic form: два прозореца, по един бутон за всяко пускане

Classic запазва оформлението, което дългогодишните потребители вече познават: два отделни прозореца, “Single-Plane balancing” и “Two plane balance”. Всяко пускане има собствен бутон, “F7 – Run 0”, “F7 – Run 1”, “F7 – Run 2”, “F7 – Trim Run” и “F7 – Run ecc.”, а изчислената корекция се отчита в раздела “Result”.

Еднаква математика, различен работен процес

Изчислението зад двете форми е едно и също. При еднакви входни данни резултатът е идентичен, така че изборът между тях е въпрос на работен процес и навик, а не на точност.

В режим Auto (адаптивен) програмата удължава измерването, докато резултатът се стабилизира, и през това време показва индикатор за сходимост. Ако съобщи “Additional averaging does not improve accuracy”, това е констатация за машината, а не за софтуера: обичайните причини са разхлабени монтажи, износени лагери или нестабилна честота на въртене, и повече осредняване не може да поправи нито една от тях.

Функцията за преизчисляване, уникална за Classic, заслужава една оперативна забележка. “Change corr. planes” трябва да се кликва с мишката, защото в този прозорец клавишът F5 действа като Back, а не като означената команда.

Двете форми споделят един общ архив. Записите, направени с 3 или 4 равнини, винаги се отварят в Modern form, защото Classic няма интерфейс, способен да ги показва.

Къде да поставите тежестта: методи за корекция и полярни диаграми

Изчислената маса и ъгъл са само половината от отговора. Другата половина е дали тази позиция може да бъде достигната на реалния ротор, затова програмата разполага с четири метода за монтаж на тежести, избирани за всяка равнина в “Weight installing method”, и преизчислява корекцията във формата, от която се нуждае всеки от тях.

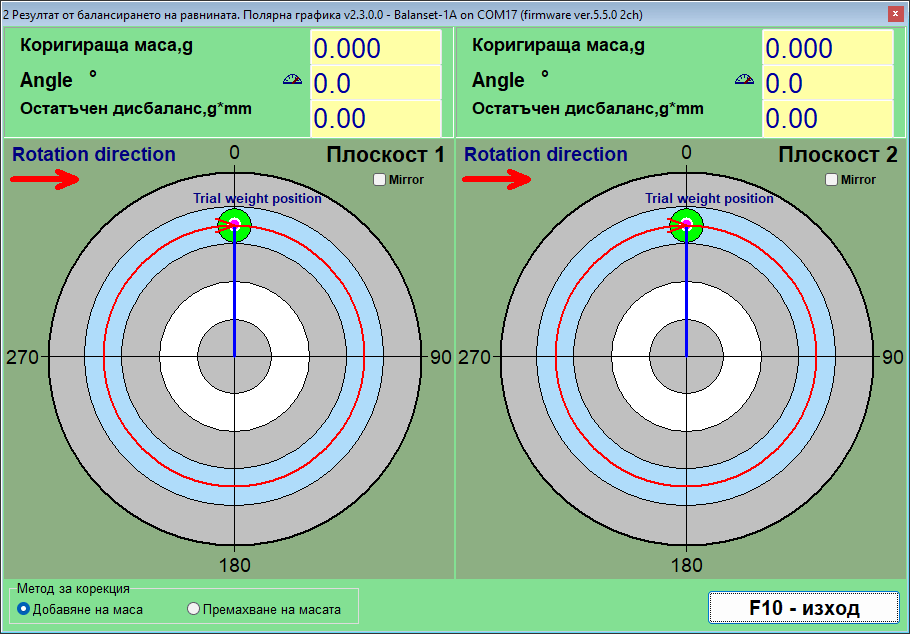

Полярни диаграми: проверката преди монтажа на каквото и да било

Полярната диаграма е последният поглед на оператора, преди да докосне машината. Показват се до 4 кръга един до друг, по един за всяка коригираща равнина, с пръстени на 20, 40, 60, 80 и 100 процента и стрелка, показваща посоката на въртене. Виждането на тежестта, начертана върху кръг, който се върти в същата посока като ротора, е това, което улавя ъгъл, преброен в грешната посока — грешка, която струва допълнително пускане.

Два превключвателя променят начина, по който се изразява едно и също решение. “Add” и “Remove” преобразуват решение с добавяне на маса в решение с премахване на маса, като завъртат ъгъла на 180 градуса при същата маса — това е нужно, когато практическата възможност е шлайфане или пробиване, а не заваряване. “Mirror” обръща ъгловото показание за дадена равнина, показвайки например 60 градуса вместо 300 градуса, за ротори, до които физически се достига от другата страна.

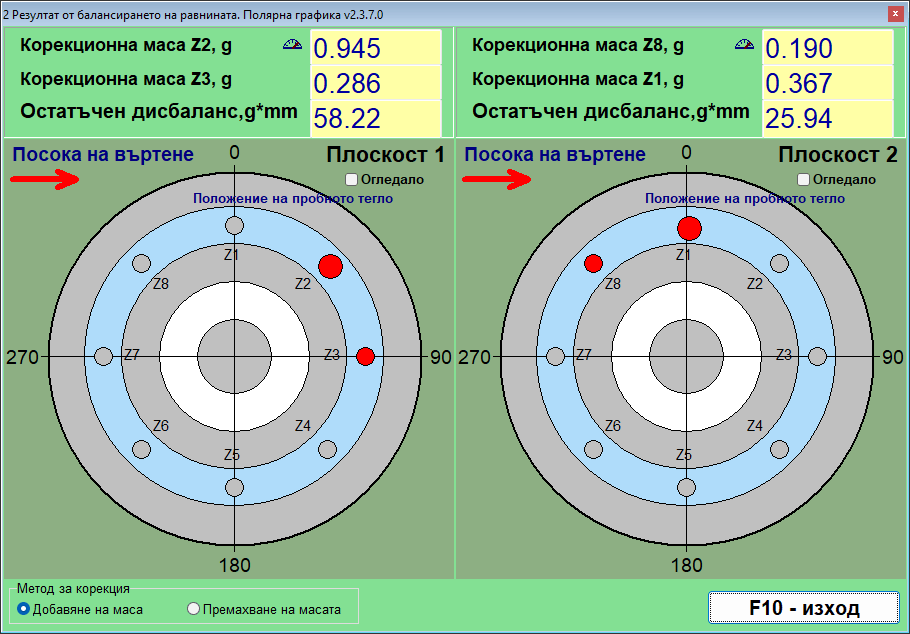

Fixed positions: лопатки на вентилатор и съществуващи отвори

На вентилатор, работно колело или фланец с болтова окръжност тежест може да се постави само там, където има място за нея. В “Fixed positions” операторът въвежда колко позиции има роторът, номерирани по посока на въртене, а програмата разделя корекцията между двете съседни позиции, между които попада изчисленият ъгъл, като дава маса за всяка от тях. Резултатът е директно изпълним: две числа, две лопатки.

Circular groove: три тежести на около 120 градуса

При ротори тип Circular groove, каквито са много вретена за шлифовъчни дискове, се използват стандартни тежести, които се плъзгат в улея. Тук корекцията се изразява като три еднакви тежести, разположени на около 120 градуса една от друга, чиято векторна сума е равна на необходимата корекция. Методът има вграден физически лимит: ако корекцията е по-голяма от една трета от пробната маса на тази равнина, програмата я отказва със съобщение “TOO HEAVY for 3-weight groove method!”, вместо да предлага тежести, които не биха се вместили в схемата.

Drill: превръщане на корекция в отвори

Когато масата трябва да бъде премахната, вместо добавена, вграденият калкулатор в прозореца “Drilling – settings” преобразува корекцията в дълбочина на пробиване H, брой отвори N и ъгъл f. Той се нуждае от три входа: диаметър на свредлото, максимално допустима дълбочина на пробиване и плътност на материала. Избирането на Drill винаги превключва метода на Remove mass.

Плътностите са предварително зададени в g/cm3 за Стомана 7,85, Чугун 7,1, Алуминий 2,7, Мед 8,95, Месинг 8,5, Бронз 8,8 и Титан 4,5, а за всеки друг материал може да се въведе персонализирана стойност.

Две честни бележки за калкулатора за пробиване. Тъй като се отчита конусният връх на свредлото, показаната стойност H може да излезе малко по-голяма от въведената максимална дълбочина, затова винаги трябва да се проверява спрямо това, което частта механично издържа. Ако дълбочината би била надвишена, корекцията се разделя между няколко съседни отвора, а този резултат трябва да бъде потвърден с финално пробно пускане (Run T), а не приет за даденост.

Ексцентричност на дорника: компенсацията Run E

Ротор, балансиран на дорник, носи грешка, която няма нищо общо с дисбаланса: радиалното биене на самия дорник. Програмата се справя с това чрез специално пускане за ексцентричност, “Run E – Eccentr.” в Modern form и “F7 – Run ecc.” в Classic. Роторът се завърта на 180 градуса върху дорника и се измерва отново, което разделя компонента на радиалното биене от истинския дисбаланс, така че се коригира само дисбалансът.

Когато изчислената равнина не може да бъде достигната

Понякога правилната коригираща равнина просто не е достъпна с инструмент. Classic form може да преизчисли завършена двуравнинна корекция от равнините, за които е изчислена, H1 и H2, в две други равнини, K1 и K2, използвайки геометрията на ротора. Четири геометрични схеми покриват обичайните разположения на новите равнини спрямо старите, а разстоянията между тях се въвеждат в mm заедно с новите радиуси. Резултатът е същият дисбаланс, изразен като тежести, които реално можете да монтирате.

Допуски и стандарти: ISO 1940 и ISO 10816-1

Задачата по балансиране е завършена едва когато някой може да заяви писмено, че роторът е в рамките на документиран толеранс. Софтуерът Balanset прилага два различни стандарта към два различни въпроса. ISO 1940 отговаря на въпроса за приемане в края на задачата по балансиране: достатъчно малък ли е остатъчният дисбаланс за този тип ротор? ISO 10816-1 отговаря на въпроса за състоянието по време на мониторинг: работи ли тази машина в зона A, B, C или D? И двата критерия са вградени в програмата, а всяко число, използвано от тях, е отпечатано по-долу, така че можете да проверите изчисленията спрямо собствената си машина, преди да купите каквото и да било.

ISO 1940: остатъчният дисбаланс се проверява автоматично, равнина по равнина

Толерансът се задава веднъж, преди Run 0, с бутона “ISO 1940…”, който отваря прозореца “Disbalance tolerance (ISO 1940)”. Въвеждате класа на балансово качество G, масата на ротора и работната честота на въртене, а програмата съхранява получения допустим остатъчен дисбаланс заедно със сесията. След финалното пробно пускане измереният остатъчен дисбаланс се сравнява с тази стойност: полето се оцветява в зелено, когато резултатът е в рамките на толеранса, и в червено, когато не е, а програмата посочва изрично PASS или FAIL за всяка коригираща равнина. Нищо не трябва да се търси ръчно в таблица и нищо не зависи от преценката на оператора какво означава “достатъчно добро”.

Формулата, отпечатана изцяло, за да може да бъде проверена

Програмата използва стандартния израз на ISO 1940 и зад него няма нищо скрито:

Uperm [g*mm] = 1000 * G * M / (2 * pi * f)

Тук G е класът на балансово качество в mm/s, M е масата на ротора в kg, а f е работната честота на въртене в Hz, тоест RPM, разделени на 60. Решеният пример от ръководството лесно се повтаря с калкулатор: клас G 6.3, честота на въртене 3000 RPM и маса на ротора 10 kg дават допустим остатъчен дисбаланс от около 200,5 g*mm. Когато се използват две коригиращи равнини, допустимият дисбаланс се разделя поравно между тях, така че всяка равнина се преценява спрямо Uperm / 2, а не спрямо цялата стойност.

Тъй като толерансът е получен от вашите собствени три входни стойности, присъдата на екрана може да бъде възпроизведена от всеки, който прочете доклада, включително инспектора на вашия клиент.

Избор на клас на балансово качество

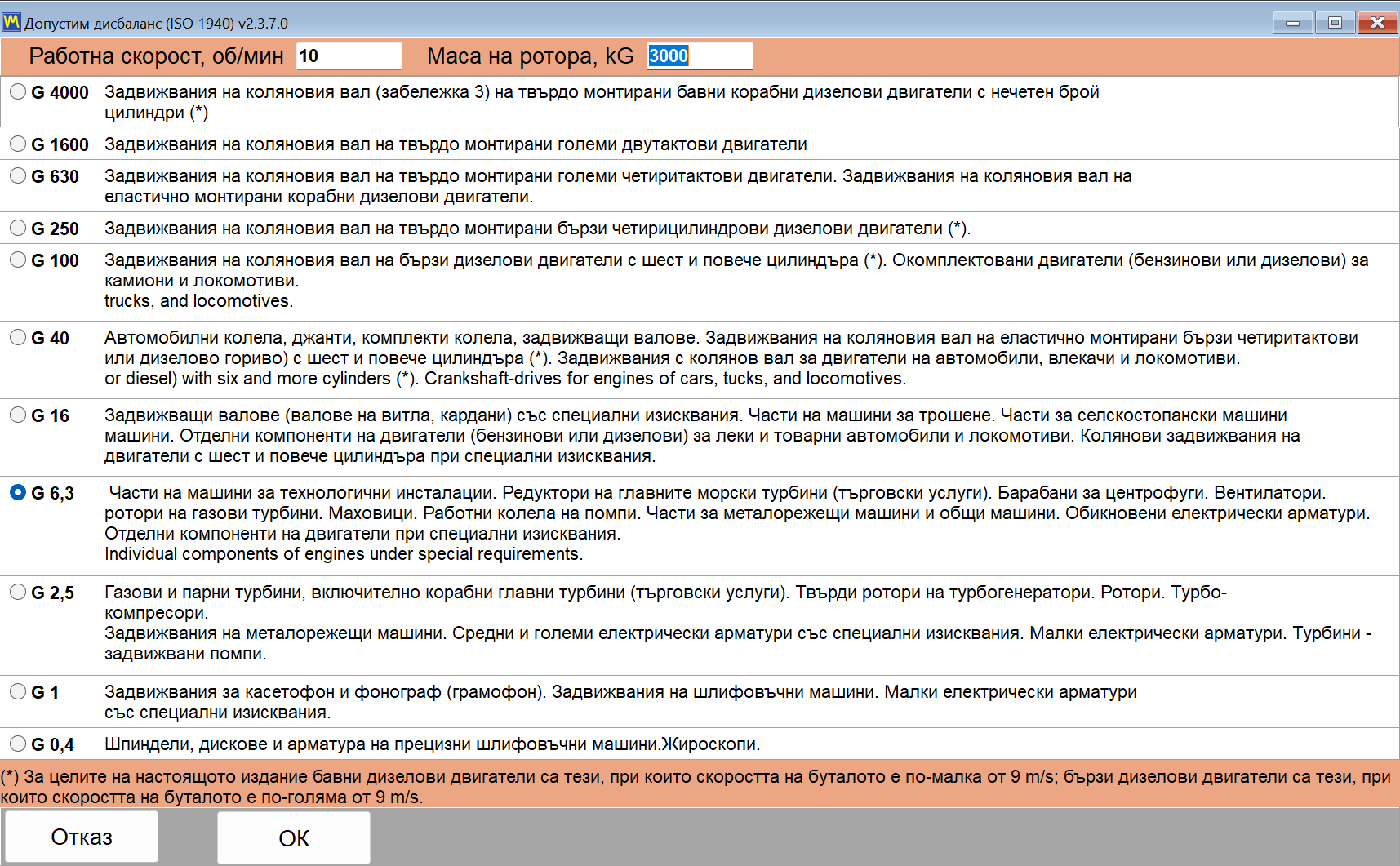

Прозорецът “Disbalance tolerance (ISO 1940)” предлага степените G 4000, G 630 до G 100, G 40, G 16, G 6.3, G 2.5, G 1 и G 0.4. Таблицата по-долу повтаря препоръките за приложение, показани в този прозорец, така че степента може да бъде избрана още преди инструментът да бъде свързан.

Степени на качество на балансиране по ISO 1940, предлагани от програмата, с типичните им приложения

Клас	Типично приложение
G 4000	Колянови валове на много големи, бавнооборотни корабни дизелови двигатели
G 630 до G 100	Колянови валове на големи и бързооборотни дизелови двигатели, и цели двигатели
G 40	Автомобилни колела, джанти и трансмисионни валове
G 16	Валове на витла и трансмисионни валове, части на трошачки и селскостопански машини
G 6.3	Вентилатори, работни колела на помпи и части на металорежещи машини; обичайната стойност по подразбиране за общата промишленост
G 2.5	Газови и парни турбини, твърди ротори на турбогенератори
G 1	Задвижвания на шлифовъчни машини и малки котви
G 0,4	Прецизни вретена, дискове и жироскопи

За повечето полеви работи по вентилатори, духалки, работни колела на помпи и компоненти на металорежещи машини, степента G 6.3 е тази, която ще се очаква от вас, и тя е отправната точка, освен ако производителят на машината не посочи друго.

ISO 10816-1: класове машини и зони на вибрации

Оценката на състоянието на машина е отделен въпрос от приемането на задача за балансиране, и програмата използва отделен стандарт за целта. Общото ниво на виброскорост се оценява спрямо класовете машини I до IV по ISO 10816-1, класификацията, публикувана по-рано като ISO 2372, с четирите зони A, B, C и D. Зона A е новопусната в експлоатация машина, зона B е приемлива за неограничена дългосрочна работа, зона C означава, че състоянието е приемливо само за ограничена работа, а зона D означава, че вибрациите са достатъчно силни, за да причинят повреда. Праговете са публикувани тук изцяло, в mm/s.

Граници на зоните на виброскорост по ISO 10816-1 в mm/s, по клас машина

Клас	Машини	A/B, mm/s	B/C, mm/s	C/D, mm/s
Клас I	Малки машини	0.71	1.8	4.5
Клас II	Средни машини	1.12	2.8	7.1
Клас III	Големи машини на твърда основа	1.8	4.5	11.2
Клас IV	Големи машини на еластична основа	2.8	7.1	18.0

Един момент на честност си струва да бъде казан ясно, защото стандартите за вибрации лесно се размиват в маркетингови текстове. Програмата използва таблицата с класове машини по ISO 10816-1, класове I до IV. Тя не използва схемата за групи и типове опора по ISO 10816-3. Ако вашата процедура за приемане е написана съгласно ISO 10816-3, горните прагове по класове са практичен критерий за скрининг, а не заместител на този документ.

Честотната лента на измерване зад числото

Стойността за тежестта на вибрациите означава нещо само ако е известна честотната лента, в която е измерена. Горната граница по подразбиране в програмата е RMS High, Hz = 1024, което съответства на обичайната конвенция от 1 kHz, залегнала в таблиците на ISO 10816. Долната граница по подразбиране е RMS Low, Hz = 10. За машини, работещи под 600 RPM, ISO 10816-3 изисква широколентово RMS измерване, започващо от 2 Hz, така че при такива машини долната граница трябва да се намали до 1 или 2 Hz, преди отчетената стойност да бъде сравнена с която и да е таблица на зоните. Това е настройка, контролирана от оператора, и тя променя числото на екрана, което е точно причината да бъде документирана тук, а не скрита.

Минали задачи, които остават проверими

Присъдата за толеранс не е само индикация в реално време. Записите в архива на сесиите се оцветяват според остатъчния дисбаланс спрямо запаметения толеранс, така че цял списък от предишни задачи може да бъде прегледан с един поглед за резултати, които са излезли извън границата. За сервизна компания това е разликата между това да си свършил работата и да можеш да го докажеш година по-късно.

Архив на сесиите, повторно балансиране без пробни цикли, и доклади

Пробните пускания са скъпата част от задачата по балансиране. Всяко от тях означава спиране на ротора, монтиране на тежест, повторно пускане и изчакване на установена скорост. Архивът на сесиите съществува, за да може тази работа да бъде платена веднъж на машина, а не веднъж на посещение, и за да може документацията, предавана на клиента, да бъде изготвяна от програмата, а не написана допълнително след това.

Всяка сесия се архивира, заедно с коефициентите, които са я направили възможна

Записът в архива се създава автоматично; няма диалогов прозорец, който да трябва да се помни в началото на задачата. Заедно с измерванията програмата запазва изчислените коефициенти на влияние за тази машина, пробните маси, радиусите на пробните маси, броя на фиксираните позиции и толеранса, който е бил в сила. Когато прозорецът за балансиране бъде затворен, програмата пита за името на ротора и мястото на монтаж, така че записът да може да бъде намерен отново от човек, а не по номер.

Повторното балансиране на същия ротор не изисква нови пробни пускания

Това е частта, за която сервизна компания всъщност плаща, и си струва да бъде обяснена като механизъм, а не като лозунг. Коефициентите на влияние описват как конкретната машина реагира на тежест във всяка равнина. След като бъдат запазени, повторна задача на същия ротор изисква само първоначалното измерване: запазените коефициенти се зареждат, измерва се Run 0, и коригиращите маси и ъгли се изчисляват веднага. Пробните пускания изобщо не се повтарят.

Има три начина за зареждане на запазени коефициенти:

• В Modern form, “Menu”, а след това “Load Coefficients”.
• В Classic form, “Data Management”, а след това “Load Coefficients”.
• От главния прозорец, F8, след което изберете запис, показващ зелено V в колоната “Coeff”, и натиснете “F5 – Apply coefficients”.

Две уговорки трябва да бъдат публикувани заедно с това обещание, защото пренебрегването на която и да е от тях дава уверен, но погрешен резултат.

• В архива “F10 – OK” не зарежда сесия и не прехвърля никакви коефициенти. Само “F5 – Apply coefficients” прави това. Това е най-честото недоразумение относно прозореца на архива.
• Коефициентите са валидни само за същата машина и същия тип ротор, при непроменени позиции на сензорите и непроменен режим на работа. Поради тази причина мястото на пробната тежест трябва да бъде маркирано физически на ротора по време на първата задача, така че следващото посещение да започва от същата геометрия.

Резултатът от повторна задача се запазва като нов запис в архива. Оригиналният запис не се променя, така че историята на машината остава непокътната.

Итерациите на trim run не струват почти нищо

Ако остатъчният дисбаланс все още е над толеранса след trim run, пробните пускания също не се повтарят. Коефициентите вече съществуват, така че програмата изчислява допълнителната корекция веднага. Допълнителната тежест се добавя, без да се премахват вече монтираните тежести, и trim run се повтаря. Това може да бъде направено толкова пъти, колкото изисква задачата, което е причината труден ротор да отнема време в пускания, а не в измервателна работа.

Отчети, които програмата изготвя вместо вас

Три HTML документа се генерират от самия софтуер, всички кодирани в UTF-8 и всички отварящи се в който и да е браузър на която и да е операционна система, включително телефона на клиента:

• protocol11.htm, протоколът за балансиране на завършена задача.
• vibrometer_report.htm, отчетът на измервателя на вибрации за измервателна сесия.
• report_YYYY-MM-DD.htm, маршрутният отчет за един ден на инспекция.

Отчетът не е файл в задънена улица. Програмата включва редактор на отчети с предварителен преглед за печат, като прегледът може да бъде мащабиран от 10 до 200 процента от списъка, или до 500 процента чрез ръчно въвеждане на стойността, което е от значение при проверка на малко число на екрана на лаптоп до машината.

Формати за експорт, и единственото изискване, което никой не очаква

Формати за експорт на отчети и за какво обичайно се използва всеки от тях

Формат	Типична употреба
PDF	Документът, изпратен на клиент или прикачен към работна поръчка
HTML, единичен файл	Един самостоятелен файл с вградени изображения, лесен за изпращане по имейл
HTML с папка за изображения	Редактируема версия за публикуване или за поставяне в друг документ
RTF	Отваряне и редактиране на протокола в текстообработваща програма
RVF	Собствен формат с форматиран текст на вградения редактор

Едно изискване трябва да бъде казано ясно, защото изненадва хората на нов лаптоп: експортът в PDF изисква да е инсталиран поне един принтер за Windows. Драйверът на принтера се използва само за изчисляване на оформлението на страницата, и нищо не се разпечатва реално. Ако компютърът изобщо няма принтер, активирайте “Microsoft Print to PDF” в Windows и експортът ще работи.

Вашата бланка, вашето лого

Шаблоните за отчети са обикновени HTML файлове в bin\ReportTpl\ папката и могат да бъдат редактирани, така че протоколът да носи бланката, логото и данните за контакт на вашата фирма. Промените се запазват при автоматични актуализации, съхранени като name.user-*.htm файлове, но не се сливат автоматично с нов шаблон, така че след актуализация, която променя шаблон, персонализацията трябва да бъде пренесена ръчно. Това е ограничение, а не функция, и е по-добре да бъде известно преди първата актуализация, отколкото след нея.

Данните са ваши и са преносими

Архивът и отчетите се намират в Documents\BalSoft\Bs1A. Те преживяват актуализации на програмата и пълно преинсталиране, и се прехвърлят на друг компютър чрез копиране на тази папка. Няма сървър за база данни, който да се мигрира, няма лицензионен сървър, с който да се свързвате, и няма облачен акаунт, съхраняващ историята на вашите измервания.

Route Inspection: обходен контрол по ISO 10816-1 (експериментално)

Route Inspection е обозначен като експериментален в ръководството за потребителя и е изключен по подразбиране. Включва се с отметка в раздела “F4 – Settings”. Заявяваме това първо, преди да опишем какво прави, защото модулът е наистина полезен, но не е представен от производителя като зряла платформа за мониторинг на състоянието, и не бива да купувате инструмента само въз основа на този модул.

Това, което добавя, е втори живот за същия хардуер. Между задачите за балансиране инструментът и лаптопът се превръщат в комплект за обходен мониторинг на вибрации: следвате определен маршрут през предприятието, измервате едни и същи точки по един и същ начин всеки път и наблюдавате как числата се променят.

Как е организиран маршрутът

Моделът на данните има три нива, и той съответства на начина, по който предприятието действително се обхожда:

• A път е един обход, например цех или производствена линия.
• A точка е машина от този маршрут.
• A място е един лагер, съчетан с една ос, което всъщност измерва сензорът.

Точка може да съдържа до 8 лагера, и всеки лагер има 3 оси: X хоризонтална, Y вертикална и Z аксиална. Това дава максимум 24 места за измерване на една машина, което е достатъчно за многостъпална помпа или комплект от двигател и вентилатор с няколко опори.

Всяко място се оценява спрямо ISO 10816-1

Всяко измерено място се сравнява с праговете на ISO 10816-1 за класа машина, зададен на тази точка, класове I до IV, и се оцветява по зона A, B, C или D. Този цвят е същността на модула по време на обход: неизмерена точка е визуално различима от здрава, така че е очевидно в края на обиколката дали маршрутът е завършен, и е очевидно веднага коя машина се нуждае от внимание, преди да сте отворили дори една графика.

Тенденции и прогноза

За всяко място са налични три изгледа на тенденции. “Overall level” изобразява широколентовата виброскорост през последователни посещения спрямо границите на зоните по ISO 10816-1. “Frequencies” следи отделни честотни компоненти, което е начинът, по който развиващ се дефект на лагер се отделя от бавното нарастване на дисбаланса. Изгледът тип водопад натрупва до 12-те най-скорошни спектъра на канал 1, така че нов пик, който не е бил там преди три посещения, става видим като хребет, а не като число.

Програмата също така екстраполира. Използвайки до 6-те най-скорошни посещения, тя прекарва права линия и формулира резултата като приблизително N дни до зона X. Важно е това да бъде представено точно както в ръководството: това е приблизителна оценка за планиране на поддръжката, получена чрез линейна екстраполация на шепа точки. Тя не е гарантиран остатъчен ресурс, и дефект, който се развива нелинейно, няма да я спазва. Използвана честно, тя е начин за решаване коя от две машини да бъде планирана първа.

Какво може да носи едно посещение освен числа

Отчитането на вибрации само по себе си често губи контекста, който му придава смисъл. Затова всяко посещение може да записва и свободен текстов коментар, отчитане на температура и снимка във формат jpg, png или bmp, така че разхлабеният предпазен кожух, течът на масло или временният съединител да бъдат документирани до измерването, на което дават обяснение. Run-down от до 120 s също може да бъде записан в рамките на маршрута, което означава, че инерционно спиране на подозрителна машина може да бъде уловено по време на обхода, вместо да бъде планирано като отделно посещение.

Маршрутният отчет

Един HTML отчет се генерира за всеки ден на инспекция, наречен report_YYYY-MM-DD.htm. Той е документът, който отива при плановика по поддръжката или при клиента в края на обиколката, и подобно на другите отчети, се отваря във всеки браузър, без софтуерът да е инсталиран на компютъра на четящия.

Оперативни бележки, които си струва да знаете предварително

• Ако не е приет COM порт, бутоните за измерване не са изсивени. Вместо това те отговарят “Measurement is not available.”, така че липсващ инструмент изглежда като отказ, а не като деактивиран интерфейс.
• Отварянето на прозорец за маршрут спира изпълняващ се Signal Monitor или Run-down. Инструментът има само един порт, и модулът за маршрут го поема. Това е очаквано поведение, а не неизправност.
• Намаляването на броя на лагерите на точка е блокирано, ако лагерът, който би изчезнал, вече има история на измерванията. Програмата защитава тенденцията, а не оформлението.
• Изтриването на маршрут или точка не изтрива данните. Папката се премества в Routes\_deleted, така че изтриване, направено на терен, може да бъде отменено обратно в офиса.

Данните остават четими извън програмата

Данните за маршрута се съхраняват в обикновени файлове, в SI единици, с десетична точка, независимо от регионалните настройки на Windows. Тази последна подробност звучи тривиално, но не е: тя означава, че маршрут, записан на лаптоп, конфигуриран за език, който използва десетична запетая, се отваря коректно на всяка друга машина, и файловете могат да бъдат анализирани от собствените ви инструменти без конвертор.

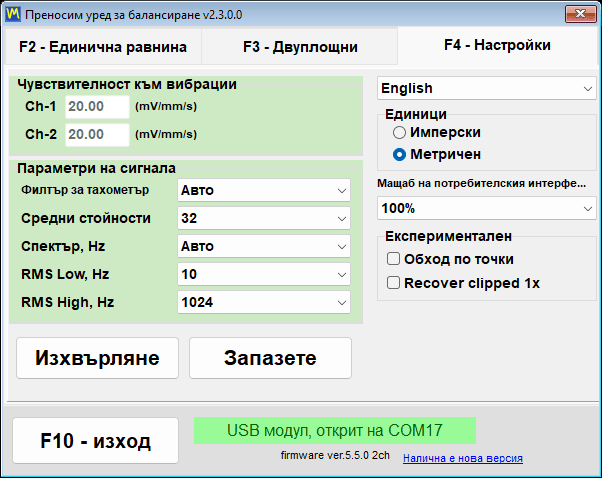

Настройки, мерни единици, езици и мащабиране на екрана

Всичко, което променя начина, по който програмата измерва и как изглежда, се намира в един раздел на главния прозорец, “F4 – Settings”. Няма вложено дърво от диалогови прозорци за настройки, през което да се рови: чувствителността на сензорите, параметрите на сигнала, езикът на интерфейса, “UI Scale”, системата “Units”, превключвателят “Balancing form” и отметките за функции “Experimental” са всички на един и същ екран, и стойностите, които виждате там, са стойностите, които инструментът използва точно сега.

Два бутона долу вляво управляват запазването. “Save” записва текущите настройки във файла с конфигурация Bs1A.cfg, така че да станат стойности по подразбиране при следващото стартиране, а “Discard” отменя незапазените промени и презарежда стойностите от този файл. Повечето параметри — “Tacho filter”, “Averages”, “Spectrum, Hz”, RMS лентата и системата единици — влизат в сила в момента, в който ги промените, и се записват автоматично в Bs1A.cfg при нормално затваряне на програмата. Езикът, “UI Scale”, “Balancing form” и експерименталните отметки се записват във файла веднага при промяна, така че за тях никога не се налага да натискате “Save”.

Чувствителност на сензора, заключена нарочно

Групата “Vibration sensitivity” съдържа по един коефициент за канал в mV/(mm/s), а фабричната стойност за доставените акселерометри е 20. Полетата Ch-3 и Ch-4 съществуват само на четириканален Balanset-4A. Полетата са защитени срещу случайни промени: нищо не може да бъде въведено в тях, докато не щракнете върху групата и не потвърдите подканата “Do you really want to change it?”. Този единствен въпрос е това, което спира оператора от тихо прекалибриране на целия инструмент със случаен клавиш по средата на работа на терен. Променяйте тези числа само ако вашият сензор се различава от стандартния.

Параметри на сигнала

Параметри на сигнала в раздела “F4 – Settings”

Параметър	Стойности	По подразбиране	Какво променя
“Tacho filter”	“Auto”, “Fine (1%)”, “Normal (2%)”, “Coarse (5%)”, “Very coarse (10%)”, “Rough (20%)”, “Off (40%)”	“Auto”	Допустимата вариация на скоростта между съседни обороти
“Averages”	8 / 16 / 32 / 64 / 128 / 256	32	Броят на осреднените FFT спектри: повече дава по-гладък спектър и по-малко шум, но по-бавно обновяване
“Spectrum, Hz”	100 до 8000, или “Auto”	“Auto”	Максималната честота, показана на спектъра; “Auto” избира диапазона въз основа на скоростта на въртене
“RMS Low, Hz”	1 до 10	10	Долната граница на лентата за общото ниво на вибрации
“RMS High, Hz”	1024 / 2048 / 4096 / 8192	1024	Горната граница на RMS лентата; 1024 съответства на конвенцията на ISO 10816 за 1 kHz, по-големите стойности са за бързооборотни машини

Филтърът “Auto” на тахото избира толеранса си адаптивно: започва от 2 процента и, ако въртенето е неравномерно, отслабва на стъпки до 40 процента, като маркира измерването като извършено с намалена точност. За живия поток във Vibration Meter, “Auto” съответства на фиксирани 20 процента. Компромисът си струва да бъде познат, преди да го промените: прекалено строг филтър напълно отхвърля скоростта на въртене при ремъчна предавка или вибрираща опора, а прекалено разхлабен филтър приема измерването, но намалява точността на фазата.

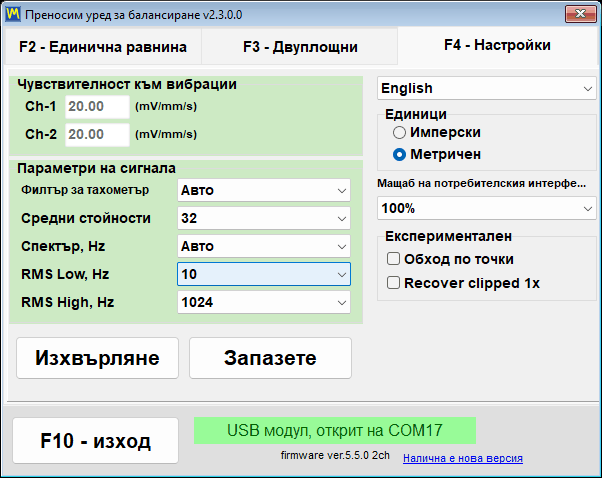

Метрична и имперска система единици

Системата единици се превключва в групата “Units”, между “Metric” (по подразбиране) и “Imperial”. Превключването обхваща всяка величина, с която програмата работи, както на екрана, така и в отчетите.

Метрична и имперска система единици в програмата

Количество	Метричен	Имперска
Тегло, маса	g	унция
Радиус и дължина	mm	в
Дисбаланс (момент)	g*mm	oz*in
Скорост на вибрациите	мм/с	inch/s
Маса на ротора за ISO 1940	kg	фунт
Плътност на материала	g/cm3	oz/in3

Вътрешно програмата винаги изчислява и съхранява данните в SI, тоест в g, mm, g*mm, mm/s и kg, и преобразува само при въвеждане и при извеждане на екрана. Точно затова записан архив или запазена сесия не се повреждат, когато колега ги отвори с избрана друга система мерни единици. След превключването етикетите на мерните единици във всеки прозорец, графика и отчет се обновяват веднага, но вече въведените и вече показаните числа не се преизчисляват автоматично, като програмата съобщава това и препоръчва рестартиране за пълна съгласуваност. Малките коригиращи маси се показват с адаптивна точност до 0.001 g или 0.001 oz, така че стойността на фина тежест не се губи при закръгляне.

27 езика на интерфейса

Програмата и нейното ръководство са преведени на 27 езика: английски, български, чешки, датски, немски, естонски, испански, френски, индонезийски, италиански, латвийски, литовски, унгарски, нидерландски, норвежки, полски, португалски, португалски (Бразилия), румънски, руски, словашки, словенски, фински, шведски, турски, украински и японски. Списъкът с езици се намира в горния десен ъгъл на раздела с настройки.

Имената в списъка са изписани с латиница, така че руският се изписва като “Russkiy”, а японският се предлага на ромаджи, което означава, че винаги можете да намерите обратния път дори след превключване на език, който не разбирате. Изборът се записва веднага в Bs1A.cfg и се прилага след рестартиране на програмата; съобщението “The new language will take effect after the program is restarted.” умишлено се показва едновременно на два езика — текущия и току-що избрания. Езикът на интерфейса управлява и надписите вътре в HTML отчетите, така че протокол за балансиране, предаден на клиент, излиза на езика на клиента.

Мащаб на интерфейса за лаптопи на терен

“UI Scale” предлага 100, 125, 150, 175 и 200 процента и се прилага върху системния DPI мащаб на Windows, така че крайният размер на елементите е комбинация от двете. Както и езикът, мащабът се прилага след рестартиране на програмата. В прозорците “Vibration Meter” и “Charts” бутонът за максимизиране допълнително мащабира шрифтовете, бутоните, полетата и осите на графиките спрямо наличната площ на екрана, а възстановяването на прозореца връща базовия мащаб; това поведение е включено по подразбиране и може да бъде изключено само в конфигурационния файл с ключа MaximizeZoom=0 в секция [UI]. Всеки прозорец се задържа в рамките на работната област на работния плот, така че при 150 и 200 процента диалогов прозорец вече не остава зад лентата на задачите и не отрязва долния ред бутони, а програмата автоматично намалява шрифта на надпис или бутон, когато дълъг превод не се побира.

Форма за балансиране и експерименталните превключватели

Групата “Balancing form” определя кой прозорец отваря бутонът “F6 – Balancing” — “Classic” или “Modern”. Изборът се запазва веднага и се прилага при следващото отваряне на прозореца за балансиране, без рестартиране. Самата група се появява едва след като програмата идентифицира свързано устройство с поддържан фърмуер; дотогава тя остава скрита, докато стойността, запазена преди това в Bs1A.cfg, остава в сила.

Групата “Experimental” съдържа три отметки, всички изключени по подразбиране. “Bump test” добавя раздела за собствена честота към Vibration Meter. “Route inspection” добавя бутона “F9 – Route Inspection”, а превключването ѝ веднага преизгражда главния прозорец без рестартиране. “Recover clipped 1x” променя случващото се, когато вибрационният сигнал излезе извън диапазона на скалата: вместо да отхвърли измерването, програмата възстановява ротационната съставяща от неизкривените участъци на сигнала, с намалена точност, и маркира резултата като приблизително възстановен. Отметката “Bump test”, както и групата “Balancing form”, става активна едва след като бъде идентифицирано устройство с поддържан фърмуер.

Bs1A.cfg: настройките са обикновен текстов файл

Всички настройки се съхраняват в единствен текстов INI файл, Bs1A.cfg, който се намира до Bs1A.exe. Програмата изобщо не използва системния регистър на Windows. Файлът може да се редактира ръчно, докато програмата е затворена, което е най-простият начин за разпространение на еднаква конфигурация върху цял парк сервизни лаптопи: копирате един файл. Числовите стойности за чувствителност, шумов праг, предварителни настройки и пробиване се приемат както с десетична точка, така и с десетична запетая, така че промяната на езика на интерфейса или на регионалния формат на Windows не ги нулира.

Инсталация, системни изисквания и къде се съхраняват вашите данни

Софтуерът Balanset е обикновено настолно приложение за Windows. Инсталирате го веднъж на лаптопа, който ще отиде при машината, и оттам нататък инструментът е просто USB устройство, което програмата открива сама.

Изисквания към компютъра

Параметър	Изискване
Операционна система	Windows 7, 8, 10 или 11, 32-битова или 64-битова версия
Порт	Един свободен USB порт
Дисково пространство	Около 150 MB
Дисплей	1024×768 или по-висока разделителна способност; препоръчва се 1366×768 и по-висока
Администраторски права	Не се изискват
Интернет връзка	Не се изисква за измерване, балансиране или отчитане

Два начина за инсталиране

Инсталирането с помощника е препоръчителният път на компютър, на който програмата никога не е инсталирана. Стартирайте Bs1ASetup.exe и преминете през стъпките на помощника; местоположението по подразбиране е папка Documents\BalSoft на текущия потребител, а програмата се разполага в подпапка Bs1A, което дава Documents\BalSoft\Bs1A\Bs1A.exe. Не е нужно инструментът да е свързан по време на инсталирането. Едно указание в помощника заслужава да бъде прочетено два пъти: не изчиствайте опциите “Encoder driver setup” или “DB setup”, защото без компонента за базата данни архивът на сесиите няма да работи. Накрая помощникът създава пряк път “Bs1A” на работния плот и група в менюто Старт, съдържаща програмата, ръководството и връзка към сайта на производителя.

Програмата съществува и в преносим вариант. Тя не докосва регистъра на Windows, а всичките ѝ настройки се съхраняват в Bs1A.cfg до изпълнимия файл, така че цялото приложение може да бъде разархивирано в произволна удобна папка и стартирано оттам — включително от USB флаш памет, която пътува заедно с инструмента. Важат две уговорки. Не разархивирайте в Program Files, защото записването на настройки там изисква администраторски права. И ако компютърът никога не е имал инсталация чрез помощника, преносимото копие няма нито компонента за базата данни, нито драйвера за инструмента, така че стартирайте помощника веднъж на тази машина; след това можете да обновявате по всякакъв начин.

Първо стартиране

Стартирайте Bs1A.exe и главният прозорец се отваря с версията на програмата в заглавната лента. Редът за състоянието на връзката в долната част на прозореца веднага показва в коя от трите ситуации се намирате: “USB module found on” заедно с номера на COM порта означава, че инструментът е готов, “USB module not connected” означава, че не е намерен, а “Firmware not supported on COM…” в червено означава, че инструментът е отговорил, но фърмуерът му е по-стар от 5.5.0. Програмата никога не се отваря два пъти — повторното ѝ стартиране просто извежда съществуващия прозорец на преден план и го възстановява, ако е бил минимизиран — защото две копия биха се конкурирали за същия COM порт.

Можете да инсталирате и да разгледате програмата, преди хардуерът изобщо да е пристигнал. Без свързан инструмент главният прозорец все пак се отваря и остава напълно използваем — няма блокиращи диалогови прозорци — а редът за състоянието просто съобщава, че нищо не е намерено. Изборът на език обикновено е първото нещо, което се прави след инсталацията: изберете го в раздела “F4 – Settings”, след което затворете програмата с “F10 – Exit” и я стартирайте отново.

Къде се намират файловете

Файлове на програмата и потребителски данни

Какво	Къде	Забележка
Настройки	Bs1A.cfg, до Bs1A.exe	Обикновен INI текст; езикът и мащабът се записват в момента на промяната им
Архив на сесиите и отчети	Documents\BalSoft\Bs1A	Винаги в папката Documents на текущия потребител, независимо къде е инсталирана самата програма
Логове на работата	Папката с логове до Bs1A.exe	bs1a.log плюс bs1a.1.log до bs1a.5.log, ограничени до 5 MB на файл и 5 файла
Шаблони за отчети	Папката ReportTpl до Bs1A.exe	Редактируеми, така че протоколът да може да носи собствена ваша бланка
Екранни снимки на прозорците	Documents\Bs1A\Screenshots	Записват се с клавиша F12 като PNG файлове

Тъй като архивът умишлено се съхранява в папката Documents на потребителя, а не до изпълнимия файл, той оцелява при обновяване на програмата и дори при пълно преинсталиране, а при първото стартиране на нова версия програмата копира архив, намерен в старото местоположение, в Documents\BalSoft\Bs1A, без да изтрива оригинала. Преместването на техник на друг лаптоп следователно означава копиране на две папки: папката на програмата, която съдържа Bs1A.cfg и вашите шаблони за отчети, и Documents\BalSoft\Bs1A, която съдържа всяка балансираща сесия, която някога сте записали. Няма нищо за деактивиране, прехвърляне или преиздаване на лиценз.

Свързване на уреда и изискването за фърмуер 5.5.0

Свържете вибрационните датчици към каналните конектори Ch-1 до Ch-4, обозначени на корпуса — два на Balanset-1A, четири на Balanset-4A — а лазерния тахометър — към конектора Tacho. При по-старите ревизии на корпуса същите входове са обозначени като X1 и X2 за вибрация и X3 за тахометъра, така че не се учудвайте, ако надписите на вашето устройство се различават. Монтирайте вибрационните датчици върху лагерните опори на балансирания ротор, залепете отражателна маркировка на ротора и свържете USB модула с компютъра с USB кабела. Редът не е строго определен, защото устройството се разпознава по всяко време, включително докато програмата вече работи.

Един детайл предизвиква повече обаждания към поддръжката от всичко друго: тахометърът се захранва през собствен кабел от инструмента и не се нуждае от батерии, така че няма причина да отваряте капака на отделението за батерии. След свързването натиснете ON, а след това AUTO на датчика, и лазерният лъч трябва да светне.

Няма бутон Connect

Програмата сканира COM портовете сама, приблизително на всеки 1,5 секунди, открива устройството и проверява фърмуера му. Открит порт се запомня, така че следващото стартиране се свързва по-бързо. Порт, задържан отворен от друга програма, не спира сканирането — останалите портове продължават да се проверяват, а заетият се пробва отново в следващ цикъл — а чужда платка Arduino на съседен порт също не блокира търсенето. При Windows 10 и Windows 11 драйверът за COM порт се инсталира автоматично; в Диспечера на устройствата инструментът се показва като COM порт с име “Arduino Due”. Кликването върху реда за състоянието на USB принудително стартира незабавно търсене, вместо да чака следващия цикъл.

Какво показва редът за състоянието на USB

Текст на реда за състоянието	Цвят	Какво означава
“USB module found on” плюс номера на порта	Зелено	Устройството е свързано и отговаря
“USB module not connected”	Мигащо жълто-оранжево	Устройството не е намерено и в фонов режим се извършва търсене
“USB module disconnected”	Оранжево	Кабелът е изваден и програмата чака устройството да се появи отново
“USB module on COM4 – not responding”	Оранжево	COM портът съществува, но фърмуерът не отговаря, обикновено защото друга програма държи порта
“Firmware not supported on COM4”	Оранжево с червен текст	Устройството отговаря, но фърмуерът му е под версия 5.5.0 и измерванията са блокирани

Моделът, портът и фърмуерът винаги са на екрана

До реда за състоянието програмата отпечатва фърмуера на устройството като ред от вида firmware ver.5.5.0 2ch. Числото е версията на програмата вътре в инструмента, а 2ch или 4ch е броят на каналите, по който софтуерът разбира дали да показва Ch-3 и Ch-4 и колко корекционни равнини да разреши. Същите три данни — модел, COM порт и фърмуер — се повтарят в заглавната лента на всеки прозорец, например Balanset-1A on COM4 (firmware ver.5.5.0 2ch), така че екранна снимка, направена по време на работа, винаги носи собствен произход. Прозорецът “F1 – About” добавя серийния номер на устройството, показан като Device UID.

Изисква се фърмуер 5.5.0 или по-нова версия

Тази версия на програмата извършва измервания само с фърмуер на устройството 5.5.0 и по-нов. По-стар фърмуер не се поддържа, а това означава както старата линия 4.10.x, така и междинните версии от 5.0.x до 5.4.x — инструмент, измервал вчера с фърмуер 5.2.0, се отхвърля, докато не бъде обновен. Отказът е изричен, а не мълчалив. Устройството все пак се идентифицира и неговият COM порт умишлено остава назначен към него, защото вграденият обновител се нуждае от този порт. Редът за състоянието става оранжев с червен текст “Firmware not supported on COMx”, версията на фърмуера под него се показва в червено, а веднъж за всяка комбинация от порт и версия на фърмуера програмата пита “Update the device firmware now?”. Отговорете “Yes” и се отваря прозорецът “Updates”. Докато фърмуерът не бъде обновен, бутоните за режим продължават да работят и прозорците продължават да се отварят, но живите потоци във Vibration Meter и Analyzer не стартират, а балансиращо измерване не се приема.

Една последица трябва да бъде казана ясно, защото засяга данни, които вече може да притежавате: архивни записи, направени с фърмуер преди 5.x, вече не могат да бъдат прочетени правилно от тази версия. Файловете са непокътнати, но нивата се показват 16 пъти по-малки и в различна честотна скала, така че такъв запис не трябва да се третира като измерване. Измерете машината отново с текущия фърмуер или отворете стария запис с по-стара версия на програмата.

Обновяване на фърмуера от програмата

Фърмуерът се обновява отвътре в приложението, без утилита на трета страна за флашване: отворете “F1 – About”, натиснете “Updates…” и използвайте блока “Firmware”. Програмата изтегля версията за избрания канал, проверява контролната ѝ сума и прошива устройството; цялата операция отнема от 15 до 30 секунди, а полето с лога под бутона показва напредъка като “Downloading… NN%”, последвано от съобщенията на прошивача. Не изключвайте устройството, докато процесът тече. Когато приключи, се показва “Firmware updated successfully.” и връзката се възстановява автоматично — не е нужно нито да изваждате кабела, нито да рестартирате програмата, защото устройството веднага се идентифицира отново и новата версия се появява в заглавията на всички отворени прозорци. Броят на каналите се прочита отново по същото време, тъй като обновяването на фърмуера може да го промени. Ако предишен опит е бил прекъснат и устройството е заседнало в bootloader, прозорецът разпознава това състояние и показва “Bootloader detected (no firmware)”, а повторното прошиване е стандартният начин за възстановяване.

Загубата на кабела не е срив

Изваждането на USB кабела по средата на работа се обработва без блокиращи диалогови прозорци. Редът за състоянието се променя на “USB module disconnected”, текущото измерване прекратява коректно и записва “ERROR: USB cable disconnected. Check USB connection.” в лога на сесията, а в прозореца за измерване се появява червен надпис “USB disconnected”. Фоновото търсене продължава да работи, така че поставянето на кабела обратно възстановява връзката само по себе си, а поток, който е течал на живо във Vibration Meter или Analyzer, се рестартира автоматично без повторно отваряне на прозореца. Само незавършено заснемане с F9 трябва да бъде стартирано отново.

Обновления на програмата и поддръжка

Програмата може да се поддържа актуална сама и ви уведомява какво прави. Тя проверява за нови версии на сървъра updates.vibromera.com чрез връзка само по HTTPS, във фонов режим при стартиране и отново, когато отворите прозореца “About”, а резултатът се кешира за 24 часа, за да не се извиква сървърът многократно. Когато на вашия канал има по-нова версия, в долния десен ъгъл на главния прозорец се появява връзка “New version available”; когато няма обновление, този ъгъл просто е празен. Автоматичната проверка може да бъде напълно изключена с отметката “Check for updates automatically” в прозореца “Updates”, а при изключена отметка програмата изобщо не се свързва със сървъра.

Индикатори за сървъра в прозореца “About”

Ред в “About”	Значение
“Connected” или “Offline”	Дали сървърът за обновления е достъпен; докато проверката тече, се показва “Checking server…”
“Update available: X.Y.Z”	Съществува нова версия; кликнете върху реда, за да отворите прозореца за инсталиране
“Up to date”	Инсталирана е най-новата версия; кликването повтаря проверката веднага, заобикаляйки 24-часовия кеш
“Update check failed”	Сървърът е недостъпен; подсказката обяснява причината, а кликването опитва отново

Инсталиране на обновление

Кликването върху връзката отваря прозореца “Update available”, който показва номера на новата версия, “Current version”, датата на издаване, размера за изтегляне и бележките към изданието. “Install now” стартира процеса, а “Later” го отлага. Програмата изтегля пакета, проверява целостта му с контролна сума SHA-256, затваря се и предава инсталацията на помощната програма BsUpdater.exe, която докладва фазата си и текущ брояч на файлове от вида “Extracting… 1234 / 3288”, докато работи. След това помощната програма заменя файловете и стартира новата версия, която показва кратко известие за инсталираната версия. Ако изтеглянето се провали, прозорецът остава отзивчив и показва “Download failed:” заедно с причината, така че можете да отстраните причината и да опитате отново.

Вашите данни не се засягат от обновление. Настройките в Bs1A.cfg се запазват, архивът за балансиране се запазва, защото се намира в папката Documents на потребителя, а шаблоните за отчети, които сте променили, се запазват заедно с новите под имена от вида name.user-*.htm, като програмата ги изброява след обновлението. Имайте предвид, че тези запазени промени не се сливат автоматично с новия шаблон, така че фирмената бланка трябва да бъде пренесена ръчно.

Вграден е и механизъм за връщане назад. Преди да замени каквото и да било, помощната програма съхранява резервно копие на предишната версия в папка bin\updates. Обновление, прекъснато от токов удар, при следващото стартиране или се довършва, или се почиства, а като последна мярка bin\BsUpdater.exe може да бъде стартиран ръчно, за да възстанови предишната версия. Можете също така съзнателно да се върнете назад по всяко време с бутона “Roll back” в прозореца “Updates”, който иска потвърждение, преди да действа. Windows иска потвърждение чрез UAC само когато директорията за инсталация не е записваема от текущия потребител, например Program Files; преносима инсталация или такава под Documents се обновява без каквото и да е питане. А ако случайно стартирате програмата, докато помощната програма работи, стартирането се отказва с прозорец, озаглавен “Update in progress” — това е нормално и следващото стартиране не го третира като аварийно прекратяване.

Канали за обновления

Списъкът “Update channel:”, общ за програмата и фърмуера

Канал	Какво предлага
“Stable”	Тествани версии; изборът по подразбиране и препоръчаният за реална работа
“Latest”	Най-новото официално издание
“Experimental”	Предварителни версии, с изрично предупреждение, че могат да бъдат нестабилни
“Legacy”	Фиксирана по-стара версия на програмата за по-стар хардуер; блокът за фърмуера показва “No build on this channel”

Докладване на проблем от самата програма

Поддръжката не е имейл адрес, за който трябва да съставяте описание по памет. Отворете “F1 – About”, натиснете “Report a problem…”, и прозорецът “Send report to Vibromera support” събира техническия контекст вместо вас. Добавяте коментар в полето “Comment (optional):”, прикачвате екранни снимки с “Attach screenshots…” във формат PNG, JPG, BMP или GIF до общо 25 MB, и решавате за “Attach full log (bs1a.log + rotated)”. За обикновен доклад тази отметка е включена по подразбиране и си струва да остане така, защото логът е това, което съкращава диагностиката; за оплакване от неуспешно обновление тя е на практика задължителна, тъй като само този архив съдържа собствения лог на помощната програма за обновяване. Бърза екранна снимка на всеки прозорец е на едно натискане: F12 записва PNG файл в Documents\Bs1A\Screenshots.

Ако предишната сесия е приключила аварийно, следващото стартиране предлага да изпратите доклад със сервизен коментар, вече попълнен, а за такъв доклад за срив отметката за пълния лог е изключена по подразбиране, така че вие да решите. Незавършена задача за балансиране не се губи, докато това се случва, защото сесията се записва автоматично на всяка стъпка и програмата предлага да я възстанови. Ако сървърът не може да бъде достигнат, програмата предлага да запази доклада като файл support-report с времеви печат в името и отваря Explorer на този файл, така че той да може да бъде изпратен по всякакъв друг начин. Въпроси преди покупка и за съвместимост също могат да бъдат отправени директно към човек през WhatsApp, на https://wa.me/37258364849.

Работа офлайн и какво напуска компютъра ви

Софтуерът Balanset е локална програма за Windows, която комуникира с USB устройство. Зад нея няма облачна услуга, няма акаунт за създаване, няма лицензионен сървър за достигане и няма абонамент за подновяване. Измерването на вибрации, изпълнението на задача за балансиране, изчисляването на коригиращи тежести, проверката на резултата спрямо ISO 1940 и генерирането на HTML протокола — всичко това се случва на лаптопа пред вас, и всяко от тях работи с изключен мрежов кабел и изключен Wi-Fi. Това има значение по местата, където тези инструменти реално отиват: машинното отделение на кораб, мина, циментов завод, хартиена фабрика, обект, чиято политика напълно забранява свързването на чужд лаптоп към мрежата на завода.

Само две неща изобщо използват интернет, и двете са по избор, и двете отиват към updates.vibromera.com единствено чрез HTTPS. Първото е проверката за обновления, която може да бъде изключена с “Check for updates automatically”, след което програмата спира да се свързва със сървъра. Второто е доклад към поддръжката, който се изпраща единствено когато вие самите натиснете “Send”, и който изисква файл с токен за достъп, инсталиран заедно с програмата. Нищо не се предава във фонов режим извън тези два пътя.

Когато наистина изпратите доклад към поддръжката, съдържанието му не е загадка. Прозорецът го изброява, а бутонът “Show payload preview” показва точния пакет данни, преди каквото и да е да бъде изпратено: версията на програмата, версията на фърмуера и Device UID на устройството; системна информация като операционната система, езика, DPI, дисплеите, процесора, натоварването на паметта и диска и списъка с COM портове; до 50 KB скорошни диагностични редове от лога, включително вашите скорошни действия в приложението; вашия коментар; и прикачените от вас файлове. Ръководството посочва границата изрично, а и ние го правим: файловете на сесиите и резултатите от измерванията не се включват в доклада. Машините на вашите клиенти, имената на роторите, нивата на вибрации и протоколите за балансиране остават на вашия диск, освен ако не решите сами да ги прикачите.

Същият принцип пронизва начина, по който програмата съхранява нещата. Настройките са четим INI файл, а не ключове в регистъра. Архивът и отчетите са обикновени файлове в Documents\BalSoft\Bs1A, които можете да архивирате, да копирате на друг компютър или да предадете на клиент. Отчетите са UTF-8 HTML, който се отваря във всеки браузър на всяка операционна система. Файловете от Route Inspection са обикновени файлове, записани в SI единици с десетична точка, независимо от регионалния формат на Windows, така че маршрут, записан на немски лаптоп, се чете правилно и на турски. Между вас и вашите собствени измервания няма собственически контейнер.

Често задавани въпроси

Софтуерът продава ли се отделно, или е включен в комплекта с уреда?

Софтуерът е част от комплекта и не се продава отделно. Balanset-1A струва EUR 1,975, а Balanset-4A струва EUR 6,803, и двата включват една и съща програма за Windows плюс обновления от сървъра за обновления на производителя. Няма абонамент и няма лиценз на потребител за подновяване.

Какъв фърмуер на уреда изисква тази версия на софтуера?

Фърмуер 5.5.0 или по-нова версия. При фърмуер 4.10.x и при междинните версии от 5.0.x до 5.4.x уредът все още се разпознава и неговият COM порт остава видим, но не стартира никакво измерване и балансиращите цикли се отхвърлят. Статусният ред показва Firmware not supported on COMx, а фърмуерът може да бъде обновен от самата програма за 15 до 30 секунди.

Може ли софтуерът да балансира в 3 или 4 коригиращи равнини?

Да, но само при две условия: Balancing form в раздела F4 – Settings трябва да бъде зададена на Modern, а инструментът трябва да бъде 4-каналният Balanset-4A. Максималният брой корекционни равнини е равен на броя вибрационни канали, така че 2-каналният Balanset-1A балансира в 1 или 2 равнини. Classic form поддържа 1 и 2 равнини и в двата случая.

Нуждае ли се софтуерът от интернет връзка или облачен акаунт?

Не. Това е обикновена локална Windows програма, която чете уреда чрез USB COM порт, като цялото измерване, изчисляване, архивиране и отчитане работи напълно офлайн, без регистрация. Интернет връзка се използва само за две незадължителни неща: проверка за обновления на програмата през HTTPS и изпращане на доклад за поддръжка, ако изберете това.

Кои езици поддържа интерфейсът?

Интерфейсът и ръководството на потребителя са налични на 27 езика, избирани от списъка с езици в раздела F4 – Settings. Смяната на езика изисква рестартиране на програмата. Символите на мерните единици, като g, g*mm, mm/s и RPM, и стандартните обозначения, като ISO 1940, остават в стандартната си форма на всеки език.

Какво друго освен софтуера е включено в комплекта?

USB модулът Balanset-1A или Balanset-4A, по един вибрационен преобразувател (акселерометър) за всеки вибрационен канал, лазерен оптичен тахосензор за скорост, USB кабелът и кабелите на сензорите, ръководството за потребителя и програмата Balanset. Тахосензорът се захранва през своя кабел от уреда, така че не се нуждае от батерии.

Когато балансирам отново същия ротор, трябва ли да повтарям пробните цикли?

Не. Коефициентите на влияние се запазват автоматично в архива, а зареждането им с F5 – Apply coefficients или с Load Coefficients вътре в прозореца за балансиране връща обратно коефициентите, пробните маси, радиусите, броя фиксирани позиции и толеранса. След това се измерва само Run 0 и корекцията се изчислява веднага. Запазените коефициенти са валидни за същата машина и тип ротор при непроменени позиции на датчиците и режим на въртене, така че отбележете местоположението на пробната тежест върху ротора по време на първата задача.

Какви са изискванията към компютъра и трябват ли ми администраторски права?

Windows 7, 8, 10 или 11, 32-битов или 64-битов, един свободен USB порт, около 150 MB свободно дисково пространство и екран с минимална разделителна способност 1024×768, като се препоръчва 1366×768 или по-висока. Инсталацията не изисква администраторски права, а преносимо копие може просто да бъде разархивирано, стига да не е поставено в Program Files. Настройките се съхраняват във файл Bs1A.cfg, а не в регистъра на Windows.

Готови ли са Route Inspection и Bump test за производствена употреба?

И двете са маркирани като експериментални в ръководството и са изключени по подразбиране; включвате ги в раздела F4 – Settings. Те са използваеми и документирани, но трябва да се разглеждат като функции в пробна експлоатация, а не като зрели модули. По-специално прогнозата на Route Inspection представлява линейна екстраполация въз основа на последните няколко посещения и е описана в ръководството като груба оценка за планиране на поддръжката, а не гарантирано време до отказ.

В какви формати мога да експортирам доклад и защо експортирането в PDF се проваля на някои компютри?

Докладите се експортират в PDF, HTML като единичен файл, HTML с папка за изображения, RTF и RVF, а HTML файловете са в UTF-8, така че се отварят във всеки браузър на всяка система. Експортирането в PDF изисква да е инсталиран поне един принтер на Windows, защото драйверът на принтера се използва само за изчисляване на оформлението на страницата; на компютър без никакъв принтер включете Microsoft Print to PDF и експортирането ще работи.
