Balanset-ohjelmisto: roottorien tasapainotus ja tärinäanalyysi Windowsille

Jokaisen Balanset-1A- ja Balanset-4A-laitteen mukana toimitetaan sama Windows-ohjelma, joka on tärinämittari, FFT-analysaattori ja paikan päällä tapahtuvan tasapainotuksen laskin samassa sovelluksessa. Se mittaa kokonais-RMS:n yksikössä mm/s, 1x-komponentin amplitudin ja vaiheen, kierrosnopeuden (RPM), spektrin, aaltomuodon, akselin kiertoradan ja alasajon, ja laskee sen jälkeen korjauspainot 1–4 korjaustasoon omien koeajojesi perusteella sekä tarkistaa jäännösepätasapainon standardin ISO 1940 mukaan. Ohjelma toimii paikallisesti Windows 7:stä Windows 11:een, lukee laitetta USB COM -portin kautta eikä tarvitse internetyhteyttä, pilvitiliä tai tilausta.

Mitä Balanset-ohjelmisto on ja kuka sitä käyttää

Balanset-ohjelma on yksi ainoa Windows-sovellus, joka tekee kaksi tehtävää samalla laitteella ja samoilla antureilla. Se mittaa koneen tärinää: kokonais-RMS-tason, 1x-pyörimiskomponentin amplitudin ja vaiheen, kierrosnopeuden (RPM), spektrin, aaltomuodon, akselin kiertoradan ja alasajon. Lisäksi se suorittaa roottorien dynaamisen tasapainotuksen niiden omissa laakereissa, 1, 2, 3 tai 4 korjaustasossa, laskien korjauspainon omien koeajojesi perusteella omalla koneellasi. Diagnoosi ja korjaus tapahtuvat siis yhdessä istunnossa, koneen luona, viemättä tietoja toiseen työkaluun.

Ohjelma on suunniteltu kunnossapito- ja huoltoinsinööreille, jotka tasapainottavat roottoreita paikan päällä: tuulettimia, puhaltimia, juoksupyöriä, murskaimia, ruuvikuljettimia, sentrifugeja, turbiineja, hiomalaikkoja ja käyttöakseleita. Roottori pysyy omissa laakereissaan eikä sitä irroteta, ja kone tasapainotetaan sen normaalilla käyntinopeudella, joka on se tila, jossa se todellisuudessa toimii.

Se on tavallinen paikallinen Windows-sovellus, ei verkkopalvelu. Pilveä, tiliä tai tilausta ei tarvita, ja laitetta luetaan USB COM -portin kautta. Kenttäläppäri ilman minkäänlaista verkkoyhteyttä on täysin toimiva kokoonpano.

Ohjelmisto sisältyy laitteeseen. Balanset-1A maksaa €1,975 ja Balanset-4A maksaa €6,803. Tekniset tiedot ja tilaaminen löytyvät sivulta Balanset-1A:n tuotesivu ja Balanset-4A-tuotesivu, ja myyntiä edeltävän kysymyksen voi lähettää meille osoitteessa WhatsApp.

Yksi ohjelma, kaksi laitetta

Sama ohjelma palvelee molempia laitteita ja tunnistaa, kumpi niistä on kytkettynä. Se lukee kanavien määrän laiteohjelmistosta ja piilottaa kanavat Ch-3 ja Ch-4, kun niitä ei fyysisesti ole olemassa, joten käyttöliittymä ei koskaan tarjoa mittausta, jota laitteisto ei pysty tekemään.

Kanavat ja tasorajat laitteittain

Laite	Värähtelykanavat	Takokanava	Korjaustasojen enimmäismäärä	Hinta
Balanset-1A	2 (Ch-1, Ch-2)	1	2	€1,975
Balanset-4A	4 (Ch-1–Ch-4)	1	4	€6,803

Korjaustasojen enimmäismäärä vastaa tärinäkanavien määrää. Kolme ja neljä tasoa ovat käytettävissä vain 4-kanavaisessa Balanset-4A-laitteessa ja vain Modern-tasapainotusmuodossa; Balanset-1A-laitteessa enimmäismäärä on kaksi tasoa.

Laiteohjelmisto 5.5.0 tai uudempi vaaditaan

Tämä kuuluu sivun alkuun eikä alaviitteeseen, koska se ratkaisee, mittaako ohjelma ylipäätään mitään. Tämä ohjelmistoversio mittaa vain laiteohjelmistolla 5.5.0 tai uudemmalla. Laiteohjelmistolla 4.10.x sekä väliversioilla 5.0.x–5.4.x laite tunnistetaan edelleen ja sen COM-portti on yhä näkyvissä, mutta mittausta ei käynnisty, ja yhteysrivillä lukee “Firmware not supported on COMx”. Laiteohjelmisto itse päivitetään ohjelman sisältä, “Updates”-ikkunasta.

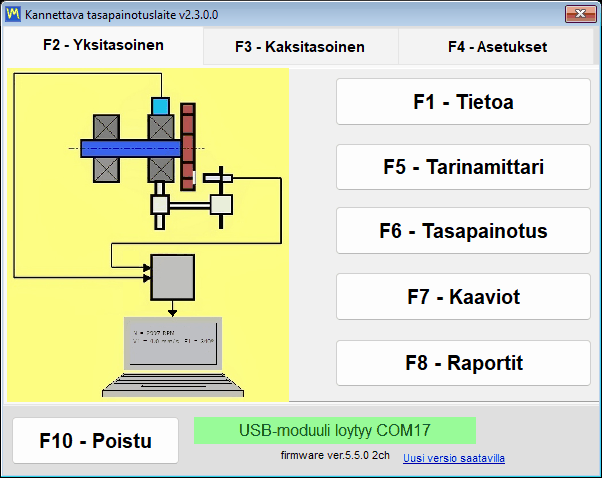

Yhdistäminen, näppäimistö ja värikoodaus

Ohjelmassa ei ole missään Connect-painiketta. Se skannaa COM-portteja noin 1,5 sekunnin välein ja tunnistaa laitteen milloin tahansa, myös silloin kun se kytketään kuumana mittausikkunan ollessa jo auki. Malli, COM-portti ja laiteohjelmistoversio näkyvät ikkunan otsikossa, joten tiedät aina, mihin olet yhteydessä.

Koko ohjelmaa voi ohjata näppäimistöltä, F1:stä F10:een, ja F12 tallentaa nykyisen ikkunan PNG-kuvakaappauksen kansioon Documents\Bs1A\Screenshots. Kenttäläppärillä, kun toinen käsi on koneella eikä lähistöllä ole hiirelle sopivaa alustaa, tämä on ero tuloksen tallentamisen ja sen menettämisen välillä.

Kanavien värikoodaus on yhtenäinen jokaisessa kaaviossa, taulukossa ja raportissa, joten väri tulostetussa pöytäkirjassa tarkoittaa samaa kuin näytöllä:

• Ch-1 on tummanpunainen.
• Ch-2 on sininen.
• Ch-3 on vihreä.
• Ch-4 on meripihkanvärinen.
• Tako on magenta.

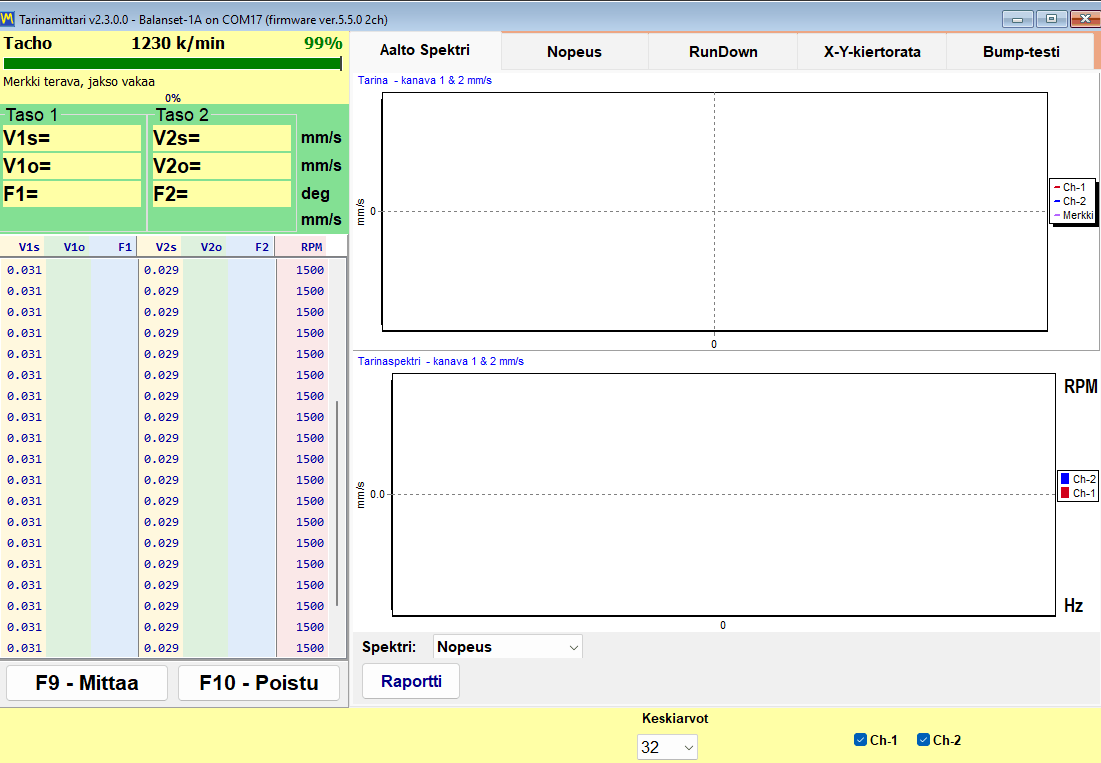

Tärinämittari: reaaliaikaiset lukemat, alasajo ja akselin kiertorata

Ennen kuin se on tasapainotuslaite, tuote on toimiva tärinämittari. Tärinämittari-ikkuna striimaa kaikkia kanavia samanaikaisesti ja pitää arvot näkyvissä, kun siirrät anturia, muutat nopeutta tai odotat koneen asettuvan. Kullekin kanavalle se näyttää neljä lukua, joissa tähti tarkoittaa kanavan numeroa.

Reaaliaikaiset lukemat kanavaa kohti

Lukema	Mikä se on
V*s	Kokonais-RMS-tärinänopeus työskentelykaistalla, yksikkönä mm/s.
V*o	1x-komponentti, eli tärinän osa, joka esiintyy pyörimistaajuudella, yksikkönä mm/s.
F*	Kyseisen 1x-komponentin vaihe asteina, suhteutettuna takomerkkiin.
Kierrosluku	Laseroptisen takoanturin mittaama pyörimisnopeus.

Mittarissa on kuusi välilehteä:

• “Wave” näyttää aikatason aaltomuodon.
• “Spectrum” näyttää FFT-spektrin joko nopeutena (mm/s) tai kiihtyvyytenä (m/s2).
• “Speed” näyttää pyörimisnopeuden ajan funktiona.
• “Run-down” tallentaa 1x-amplitudin ja vaiheen laskevaa kierrosnopeutta vasten alasajon aikana.
• “X-Y Orbit” piirtää akselin liikeradan kahdesta kanavasta.
• “Bump test” etsii ominaistaajuudet vasaraniskusta, ja se on kokeellinen ja oletuksena pois päältä.

Vakausilmaisin kertoo käyttäjälle, milloin lukemaan voi luottaa. Ohjelma seuraa viimeaikaisten arvojen hajontaa ja ilmoittaa STABLE, kun variaatiokerroin pysyy alle 10 prosentissa kahdessa peräkkäisessä arvioinnissa, ja UNSTABLE, kun se nousee yli 20 prosentin. Alle 0,005 mm/s signaali tulkitaan signaalin puuttumiseksi eikä hyvin pieneksi signaaliksi. Tämä on käytännön ero mittauksen kirjaamisen ja kohinan kirjaamisen välillä.

F9 pysäyttää nykyisen mittauksen niin, että sen voi lukea, verrata seuraavaan ja liittää raporttiin koneen käydessä yhä. Kaaviot voi viedä BMP- tai WMF-muotoon, kun asiakirja pitää koota muualla.

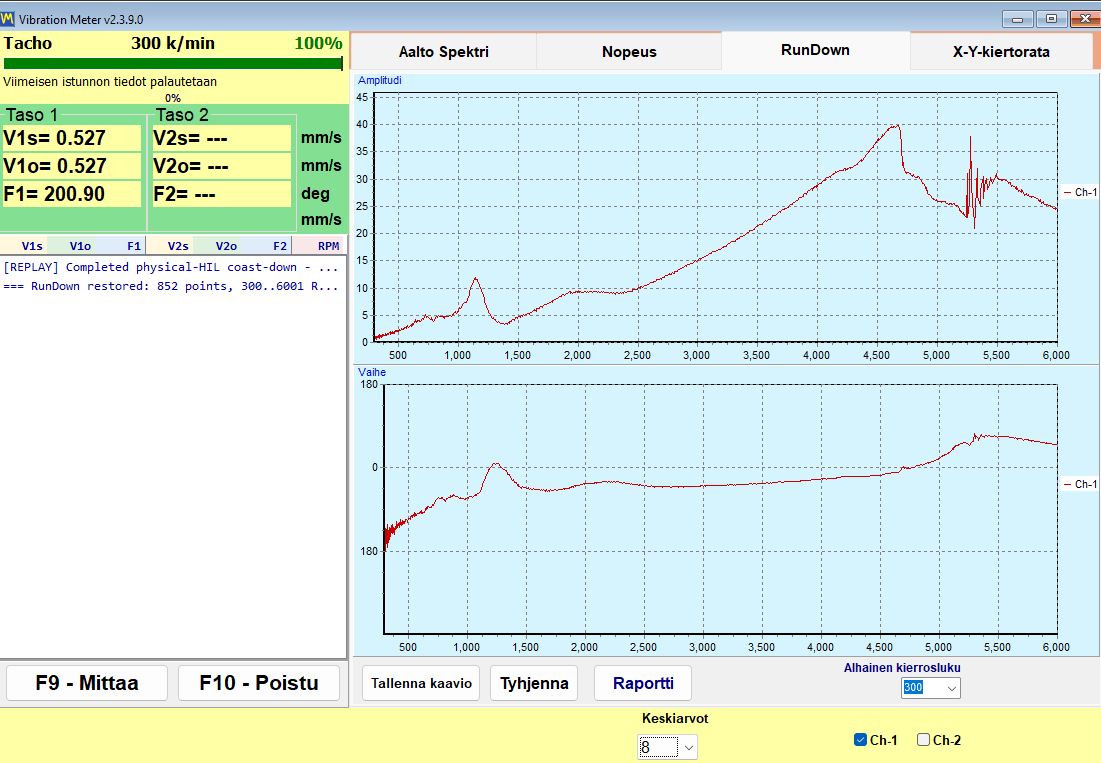

Alasajo: etsi resonanssit ennen tasapainotusta

Alasajo tallennetaan nostamalla roottori käyntinopeuteen, katkaisemalla käyttö ja antamalla sen hidastua vapaasti. Ohjelma tallentaa 1x-amplitudin ja vaiheen laskevaa kierrosnopeutta vasten ja pysähtyy itsestään “Low RPM”-kynnysarvossa, joka on säädettävissä väliltä 100–2000 ja jonka oletusarvo on 300. Resonanssi näkyy amplitudin huippuna yhdessä noin 180 asteen vaihekäännöksen kanssa, ja juuri nämä kaksi merkkiä yhdessä, ei huippu yksinään, tunnistavat resonanssin.

Tämä on koko sivun kaupallisesti edullisin testi. Tasapainotus lähellä tukirakenteen resonanssia on epäluotettavaa, koska amplitudi vahvistuu ja vaihe ajelehtii, joten työ, joka ei suppene usean koeajon jälkeenkään, on usein merkki koneesta, joka käy lähellä kriittistä nopeutta. Kahden minuutin alasajo ennen työtä kertoo tämän ja säästää turhilta ajoilta.

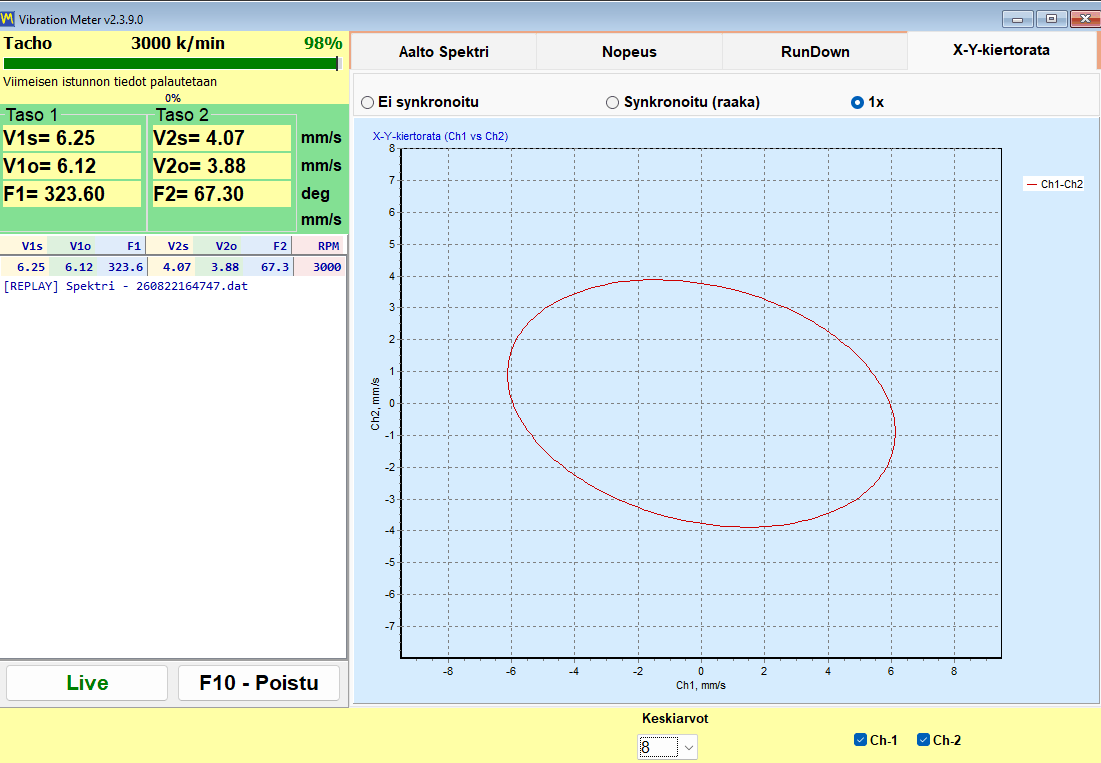

X-Y-kiertorata: akselin liikeradan muoto

X-Y-kiertorata piirtää akselin liikeradan kahdesta kanavasta 1:1-akseliskaalassa, joten muoto ei vääristy skaalauksen vuoksi. Käytettävissä on kolme tilaa: “Unsynced”, “Sync (raw)” ja “1x”. Balanset-4A-laitteessa kanavat 3 ja 4 piirtävät toisen kiertoradan ensimmäisen viereen, joten kahta laakeria voi tarkkailla rinnakkain samassa ikkunassa.

Mitä takomerkki ratkaisee

Ilman heijastavaa merkkiä ja toimivaa takosignaalia käytettävissä ovat vain V*s ja spektri. V*o:ta ja vaihetta ei voida saada, eikä “Sync (raw)”- ja “1x”-ratatiloilla ole silloin merkitystä. Ohjelma nimeää tämän tilan rehellisesti tilaksi “No tacho – RMS only”. Tasapainotusta ei voida suorittaa tässä tilassa, koska korjauskulma voidaan laskea vain vaiheesta.

Kun RPM näkyy viivoina, kyseisellä hetkellä ei ole takopulsseja. Ohjelma kieltäytyy tarkoituksella jättämästä vanhentunutta nopeusarvoa näytölle, joten viivat ovat tietoa eivätkä vikaa.

Raportit tulevat suoraan mittarista. Vakiotilan HTML-muotoinen tärinämittariraportti ja erillinen alasajoraportti luodaan menemättä lainkaan tasapainotustyönkulkuun, joten tarkastuskäynti, jossa ei löydy mitään vikaa, päättyy silti asiakirjaan, jonka voi luovuttaa eteenpäin.

Analysaattori: spektri, harmoniset yliaallot ja tiedon vienti

Analysaattori vastaa kysymykseen, joka on edellä jokaista tasapainotustyötä: onko tässä todella kyse epätasapainosta? Koeajot maksavat aikaa ja pysäytetyn koneen, eikä mikään määrä korjauspainoa korjaa kulunutta laakeria, löysää jalkaa tai väärin linjattua kytkintä. Analysaattorissa päätetään, kannattaako aloittaa.

Analysaattorissa on neljä välilehteä:

• “F2 – Overall vibration” antaa laajakaistatason kanavaa kohti.
• “F3 – 1x vibration” antaa pyörimiskomponentin amplitudin ja vaiheen.
• “F4 – Harmonics” luettelee harmonisten yliaaltojen 1x–10x amplitudit lukuina.
• “F5 – Spectrum” näyttää koko FFT-spektrin Hz-yksikössä.

Harmoniset yliaallot 1x–10x luetellaan numeerisesti, ja juuri näin insinööri erottaa epätasapainon linjausvirheestä, mekaanisesta löysyydestä ja siipien ohitustaajuuden vaikutuksista. Epätasapaino keskittää energian taajuudelle 1x, kun taas muut viat näkyvät korkeammissa kertaluvuissa. Ohjelma tuottaa luvut, ja tulkinta jää insinöörille, mikä on juuri oikea työnjako.

Analysaattorin tiedonkeruuasetukset

Asetukset	Käytettävissä olevat arvot	Oletus
Taajuuskaista	64, 128, 320, 640 tai 1024 Hz	320 Hz
Keräyksen pituus	8, 16, 32, 64 tai 128 kierrosta	16 kierrosta
Näytettävä FFT	enintään 32768 näytettä	—
Keskiarvoistaminen	eksponentiaalinen, 8 kehyksen yli	—
RMS-ikkuna	kiinteä 4096 näytteen ikkuna, laskettu riippumatta näytön FFT:stä	—

Hiiren rulla zoomaa kaaviota huipun ympärillä, ja tarkat arvot tulostetaan kaavion otsikkoon sen sijaan, että ne jäisivät arvioitavaksi asteikolta. Todisteita ja jatkotyötä varten analysaattori vie sekä kuvia että raakalukuja.

Analysaattorin vientimuodot

Tiedosto	Sisällys
JPEG-kuva	Kaavio täsmälleen sellaisena kuin se näytetään, raporttia tai sähköpostia varten.
Garmoniki.txt	Harmonisten yliaaltojen taulukko väliltä 1x–10x, tavallisena tekstitaulukkona.
WAWE.txt	Aikatason aaltomuodon näytteet, tavallisena tekstitaulukkona.
SPK.txt	Spektri, tavallisena tekstitaulukkona.

Kaikki kolme tekstitiedostoa avautuvat suoraan Excelissä, joten tänään tallennettua spektriä voi verrata kuusi kuukautta sitten tallennettuun spektriin missä tahansa työkalussa, jota yrityksessänne jo käytetään.

Yksi käytännön huomio, joka säästää tukipyynnön: Analysaattori ja Signaalimonitori striimaavat samasta laitteesta saman COM-portin kautta. Jos molemmat striimausikkunat jätetään auki, klassinen “Run 0” voi epäonnistua porttivirheeseen. Sulje molemmat ja toista ajo.

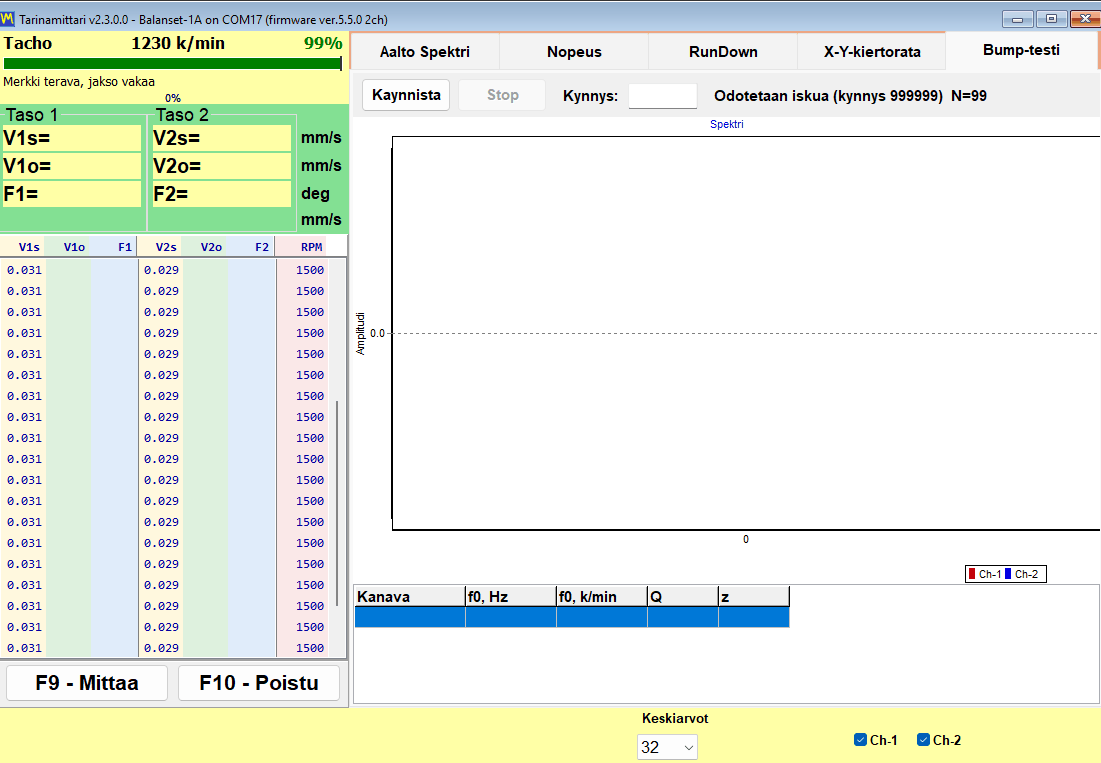

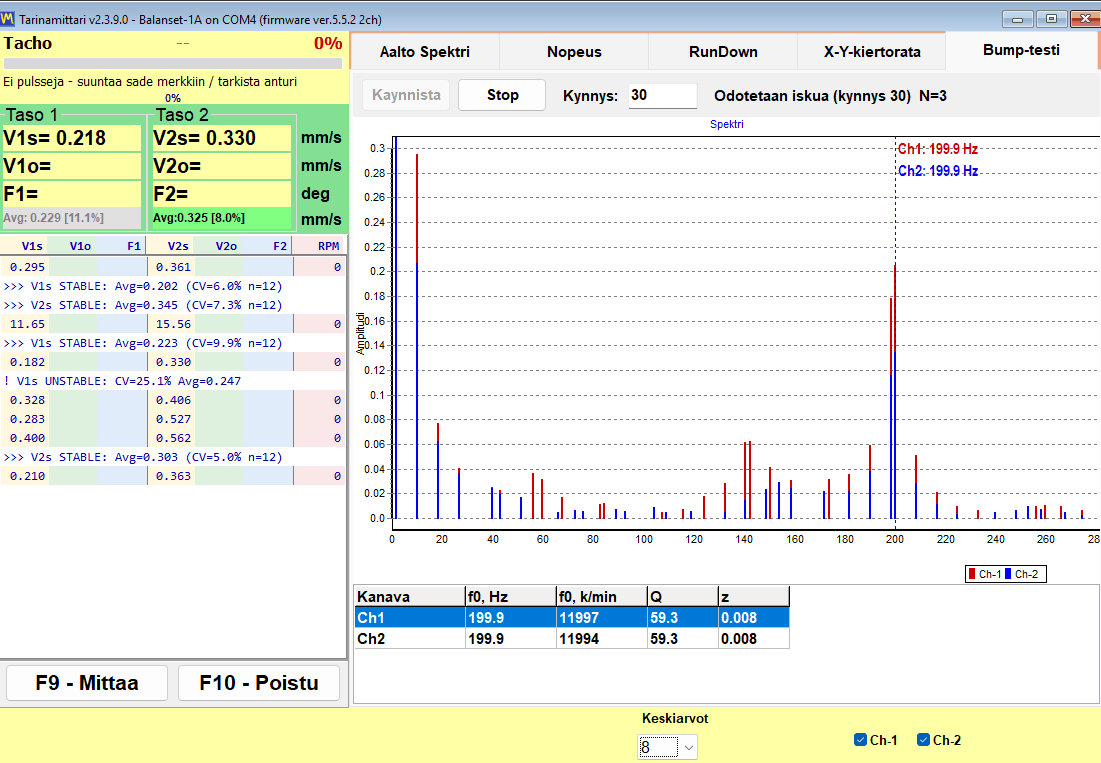

Bump test: ominaistaajuuksien etsiminen (kokeellinen)

Bump test on merkitty käyttöohjeessa kokeelliseksi ja on oletuksena pois päältä. Se otetaan käyttöön valintaruudulla “F4 – Settings”-välilehdellä, minkä jälkeen se näkyy välilehtenä Tärinämittarissa. Kuvaamme sen tässä täsmälleen samoin kuin käyttöohje, koekäytössä olevana ominaisuutena eikä valmiina moduulina.

Itse testi on yksinkertainen. Roottorin ollessa pysähdyksissä lyöt rakennetta anturin vieressä pehmeällä vasaralla. Tuki värähtelee omalla ominaistaajuudellaan, ohjelma tallentaa tämän värähtelyn ja ilmoittaa kanavakohtaisesti ominaistaajuuden f0 yksiköissä Hz ja RPM, laatutekijän Q sekä vaimennuksen z = 1/(2*Q). Analysointikaista on 12–600 Hz, ja tulos on keskiarvoistettu useasta hyväksytystä iskusta.

Miten tallennus toimii, luvuin joita voi tarkistaa

Bump test -tallennusparametrit

Parametri	Arvo
Taustan kalibrointi	noin 0,25 s ennen valmiustilaa
Laukaisukynnys	8 kertaa mitattu taustataso
Tallennusikkuna	noin 0,6 s, mukaan lukien noin kymmenesosa ikkunasta ennen iskua
Viritysajan aikakatkaisu	30 s
Analyysikaista	12 to 600 Hz
Leikkautumisilmaisin	asetetaan noin 91 prosentissa AD-muuntimen asteikosta

Käyttöohjeessa ilmoitettu tarkkuus, lainattuna pyöristämättä sitä ylöspäin, on noin plus/miinus 5 prosenttia Q-arvossa, kun Q on välillä 20–100, resonansseissa 80–400 Hz, puhtaalla iskulla. Tämän alueen ulkopuolella luku on suuntaa antava eikä mittaustulos.

Tekniikka ja varoitusten tulkinta

• Lyö rakennetta anturin vierestä, älä koskaan itse anturia.
• Pysäytä roottori ennen iskun tekemistä.
• Vältä vasaran pomppimisen aiheuttamaa kaksoisiskua, sillä toinen isku osuu tallennusikkunan sisään.
• (!)-merkintä tarkoittaa, että signaali leikkautui noin 91 prosentissa AD-muuntimen asteikosta ja tulos on likimääräinen; lyö kevyemmin ja toista mittaus.
• Tasaisen sävelen ilmoitus tarkoittaa, että iskun sijaan tallentui jatkuva värähtely, joten tallennus ei kelpaa iskutestiksi.
• Vain voimakkain huippu päätyy tulostaulukkoon.

Sen käyttöperuste on kapea mutta arvokas. Se kertoo, onko käyttönopeus lähellä tukirakenteen ominaistaajuutta, mikä on tavallisin syy siihen, ettei tasapainotustyö suppene. Alasajo löytää saman asian roottorin pyörimisnopeuden laskiessa; iskutesti löytää sen koneen ollessa pysähdyksissä, mikä on joskus ainoa tilaisuus, jonka tuotantoaikataulu antaa.

Miten tasapainotus toimii: Run 0, koeajot ja trim run

Balanset suorittaa roottoreiden dynaamisen tasapainotuksen niiden omissa laakereissa. Roottori pysyy koneessa, omilla tuillaan, ja se tasapainotetaan sen normaalilla käyttönopeudella. Mitään ei oteta konekannasta: jokainen ohjelman tulostama gramma ja aste on johdettu mittauksista, jotka on tehty juuri kyseisestä roottorista lyhyen ja kiinteän ajosarjan aikana. Sarja on sama 1, 2, 3 ja 4 korjaustasolle, ja sama molemmissa tasapainotusmuodoissa.

Kolme vaihetta ja mitä kukin niistä tuottaa

Koko mittaus perustuu Run 0:n ja kunkin koeajon väliseen eroon. Tästä muutoksesta ohjelma laskee edessäsi olevan koneen vaikutuskertoimet, ja kertoimista se laskee korjausmassan grammoina ja asennuskulman asteina jokaiselle tasolle kerralla, ottaen huomioon tasojen välisen ristivaikutuksen.

Ohjelmassa ei ole missään Laske-painiketta. Heti kun viimeinen koeajo päättyy, laskenta käynnistyy itsestään ja korjausmassa sekä -kulma ilmestyvät tasosarakkeisiin.

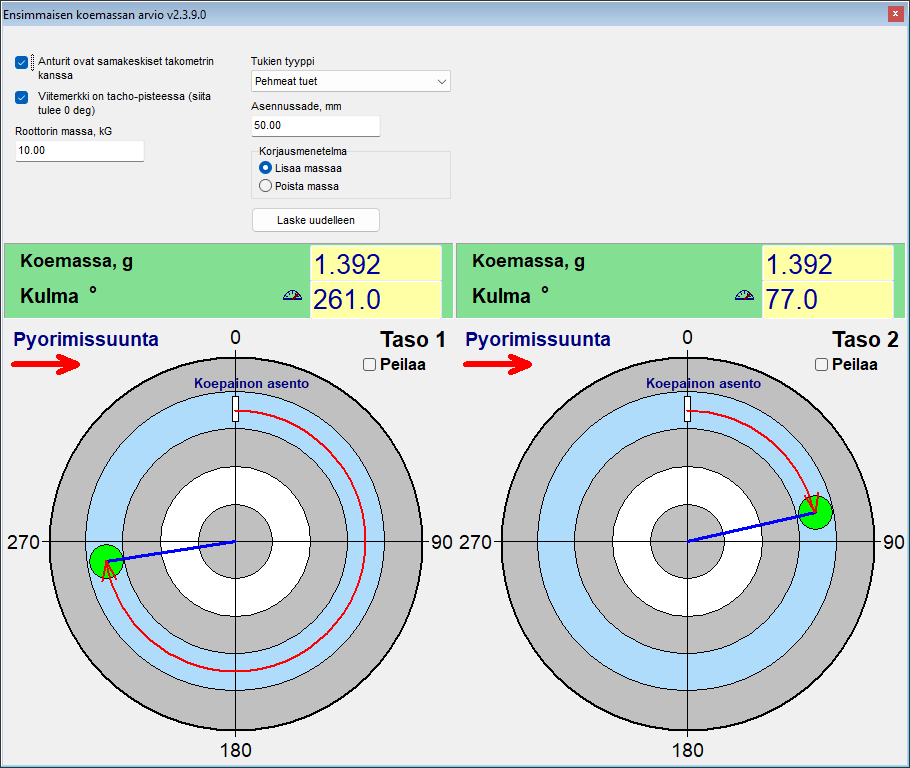

Koepainon mitoitus

Nyrkkisääntönä koepaino on 0,5–2 prosenttia roottorin massasta. Koska tämä on laaja vaihteluväli, ohjelmassa on toiminto “First trial weight estimate”, joka ehdottaa sekä massaa että asennuskulmaa Run 0 -mittauksen, roottorin massan ja tukien tyypin perusteella. Se esitellään tässä juuri niin kuin käyttöohje sen nimeää: arviona, jonka tehtävä on sijoittaa koepaino roottorin oikealle puoliskolle eikä olla tarkka. Se osoittaa arvonsa, kun koepaino joudutaan hitsaamaan kiinni, sillä hitsatun painon siirtäminen maksaa paljon enemmän kuin uusi mittaus.

Milloin koeajo kelpaa ja mitä tehdä, kun se ei kelpaa

Koeajo on informatiivinen vain, jos koepaino todella häiritsi roottoria. Tavoitteena on vähintään 20 prosentin muutos amplitudissa tai vähintään 30 asteen muutos vaiheessa. Jos amplitudi muuttui alle noin 10 prosenttia ja vaihe alle noin 5 astetta, ajo hylätään viestillä “Trial weight too small. Increase trial weight and repeat Run 1”.

• Kasvata koemassaa 1,5–2-kertaiseksi ja toista kyseinen koeajo.
• Jos koepaino asennettiin kulmaan, joka osui yhteen alkuperäisen tärinän vaiheen kanssa, siirrä sitä 90 astetta ja toista ajo.

Mistä korjauskulma mitataan

Tämä on koko työnkulun yleisin käyttäjän virhe. Tason korjauskulma mitataan pisteestä, johon kyseisen tason koepaino asennettiin, pyörimissuuntaan. Sitä ei mitata takomerkistä. Koepainon sijainnin merkitseminen fyysisesti roottoriin vie muutaman sekunnin ja poistaa epäselvyyden lopullisesti, myös saman koneen mahdollista uusintatyötä varten.

Asenna korjauspaino samalle säteelle kuin kyseisen tason koepaino. Säde on vain vipuvarsi: se muuntaa massan epätasapainoksi yksikössä g*mm eikä muuta korjausmassaa grammoina. Ohjelmalla ei ole mitään keinoa huomata, että käytettiin eri sädettä, joten jos eri säteen käyttö on väistämätöntä, massa on laskettava uudelleen käsin kertomalla laskettu massa koesäteellä ja jakamalla todellisella säteellä.

Sisäänrakennetut tarkistukset uskottavaa mutta väärää vastausta vastaan

Mikä tahansa epätasapainolaskenta palauttaa jonkin luvun. Alla olevien tarkistusten arvo on siinä, että ne estävät ohjelmaa palauttamasta itsevarmaa lukua, jota mittaus ei tue.

• Ajoa, jonka lukemat eivät muuttuneet edellisestä ajosta, ei hyväksytä, ja ohjelma kysyy, asennettiinko koepaino todella.
• Ylikuormittunut, leikkautunut signaali hylätään sen sijaan, että se käsiteltäisiin kelvollisena datana.
• Ajojen välillä ajautunut nopeus nostaa esiin varoituksen “RPM changed significantly”, koska vaikutuskertoimet pätevät vain yhdellä nopeudella.
• Jos kaksi tasoa tuottavat lineaarisesti riippuvaiset vasteet, laskenta kieltäytyy viestillä “Failed to calculate influence coefficients” sen sijaan, että se keksisi ratkaisun. Korjauskeino on muuttaa koepainon massaa tai kulmaa ja toistaa koeajot.
• Ennen kuin koemassa on syötetty, tulos voidaan ilmaista vain prosenttiosuutena koepainosta, ja yksikköilmaisin pysyy asennossa “%” eikä “g”.

Yksi asia, jota ohjelma ei voi tarkistaa käyttäjän puolesta, on nopeuden valinta. Tasapainota käyttönopeudella äläkä lähellä tukirakenteen ominaistaajuutta, koska resonanssin lähellä amplitudi vahvistuu ja vaihe ajautuu, joten siellä mitatut kertoimet eivät kuvaa konetta sen työskentelynopeudella.

Tarkistusajo ja BALANCING SUMMARY

Run T varmistaa korjauksen todellisessa koneessa. Sen jälkeen ohjelma kirjoittaa lokiin “BALANCING SUMMARY” -lohkon, joka sisältää tärinän ennen ja jälkeen, vähenemän prosentteina, alku- ja jäännösepätasapainon sekä PASS- tai FAIL-tuloksen jokaiselle tasolle. Tämä lohko on sama data, joka menee HTML-tasapainotusprotokollaan, joten ruudulla näkyvä luku ja asiakkaalle annettava luku ovat sama luku.

Kaksi tasapainotusmuotoa: Classic ja Modern (yhdistetty)

Ohjelma tarjoaa kaksi eri käyttöliittymää samalle tasapainotusmenetelmälle. Valitsin on välilehdellä “F4 – Settings”, ryhmässä “Balancing form”, ja siinä on kaksi arvoa: “Classic” ja “Modern”. Se astuu voimaan välittömästi, ilman painettavaa Save-painiketta ja ilman ohjelman uudelleenkäynnistystä.

Kuinka monta korjaustasoa todellisuudessa saat

Tämä on kohta, joka ymmärretään helpoimmin väärin, joten se ilmaistaan tässä yksiselitteisesti. Korjaustasojen enimmäismäärä vastaa laitteen tärinäkanavien määrää, ja 3 ja 4 tasoa esiintyvät vain Modern-muodossa. Balanset-1A:ssa on 2 tärinäkanavaa, joten sen enimmäismäärä on 2 tasoa kummassakin muodossa. Balanset-4A:ssa on 4 tärinäkanavaa, joten se yltää 3 ja 4 tasoon, mutta vain kun Modern-muoto on valittuna.

Tasojen määrä valitaan ennen Run 0:aa. Sen muuttaminen rakentaa käyttöliittymän uudelleen ja tyhjentää jo tehdyt mittaukset, joten sitä ei kannata harkita uudelleen kesken työn.

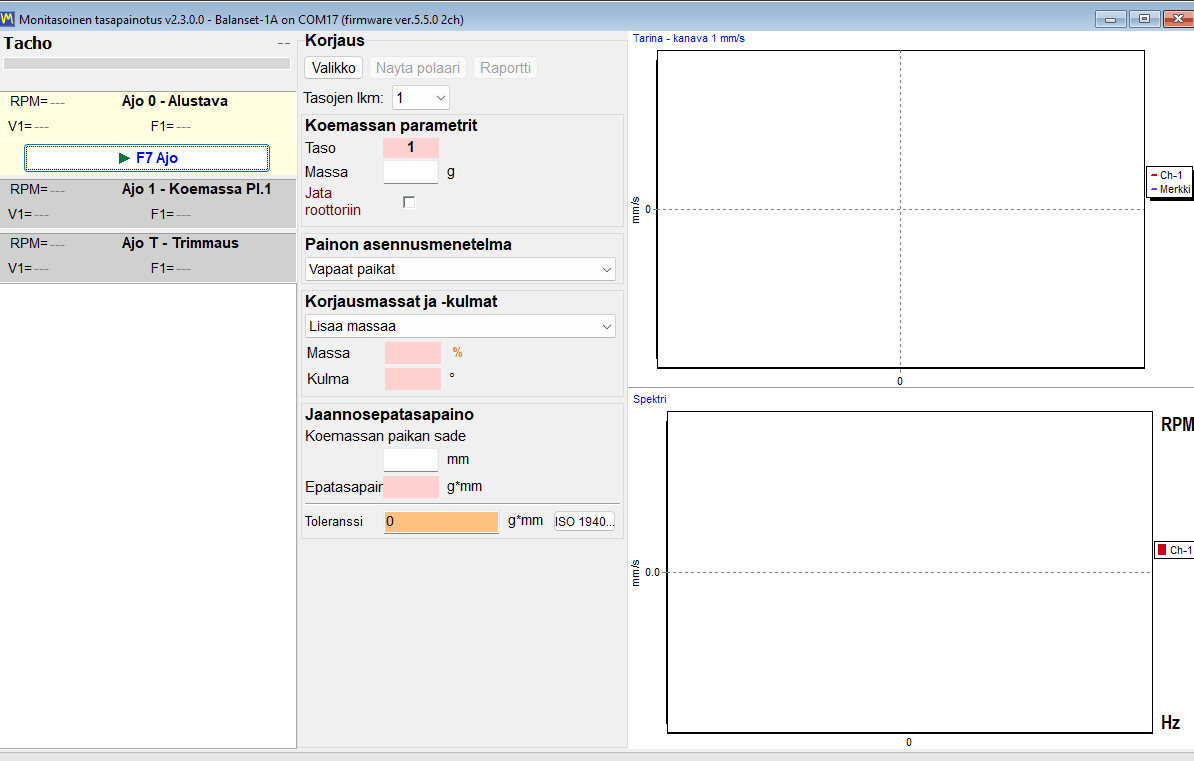

Modern-muoto: yksi ikkuna, ajokortit, reaaliaikaiset kaaviot

Modern on yksi ainoa ikkuna nimeltä “Multi-plane Balancing”. Jokainen ajo on kortti tuossa ikkunassa: “Run 0 – Initial”, “Run 1 – Trial mass Pl.1” ja vastaava kortti jokaiselle seuraavalle tasolle, “Run T (Trim balancing)” ja “Run E – Eccentr.”. Kaikki ne käynnistetään samalla “F7 Run” -painikkeella, josta tulee “F7 Stop” mittauksen ollessa käynnissä. Aaltomuoto ja spektri näkyvät jo itse mittauksen aikana, joten käyttäjä näkee huonon signaalin sitä tallennettaessa eikä vasta sen jälkeen, kun se on hyväksytty.

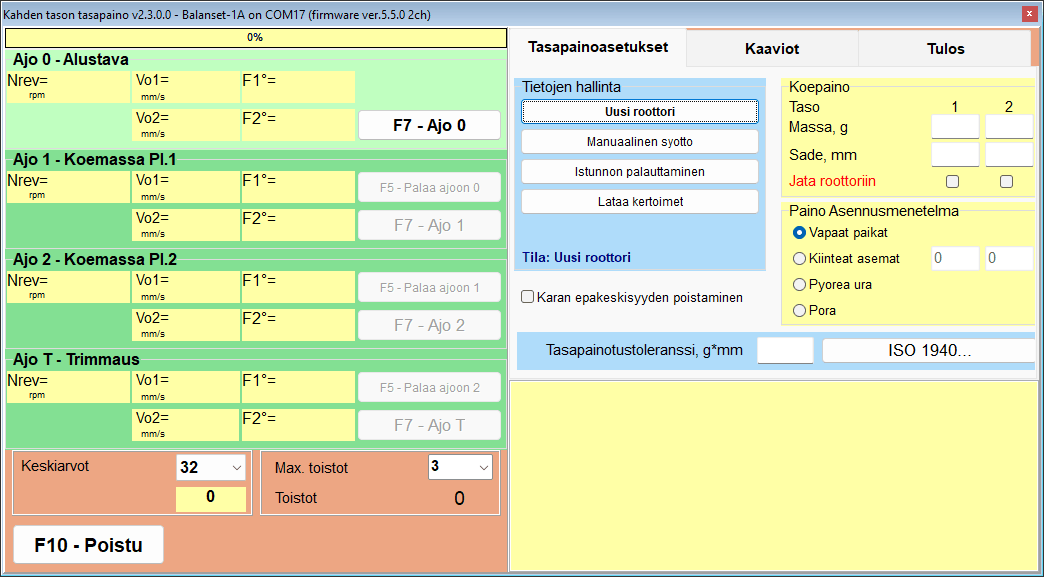

Classic-muoto: kaksi ikkunaa, yksi painike ajoa kohti

Classic säilyttää asettelun, jonka pitkäaikaiset käyttäjät jo tuntevat: kaksi erillistä ikkunaa, “Single-Plane balancing” ja “Two plane balance”. Jokaisella ajolla on oma painikkeensa, “F7 – Run 0”, “F7 – Run 1”, “F7 – Run 2”, “F7 – Trim Run” ja “F7 – Run ecc.”, ja laskettu korjaus luetaan “Result”-välilehdeltä.

Sama matematiikka, eri työnkulku

Molempien muotojen taustalla oleva laskenta on sama. Samoilla lähtötiedoilla tulos on identtinen, joten niiden välinen valinta on työnkulun ja tottumuksen kysymys, ei tarkkuuden.

Auto (adaptiivinen) -tilassa ohjelma jatkaa mittausta, kunnes tulos vakautuu, ja näyttää sinä aikana konvergenssi-ilmaisimen. Jos se ilmoittaa “Additional averaging does not improve accuracy”, se on toteamus koneesta, ei ohjelmistosta: tavallisia syitä ovat löysät kiinnitykset, kuluneet laakerit tai epävakaa nopeus, eikä lisäkeskiarvoistus korjaa mitään näistä.

Vain Classicille ominainen uudelleenlaskentatoiminto ansaitsee yhden käyttöhuomautuksen. “Change corr. planes” on napsautettava hiirellä, koska tuossa ikkunassa F5-näppäin toimii Back-komentona eikä merkittynä komentona.

Molemmat muodot jakavat yhden arkiston. 3 tai 4 tasolla tehdyt tallenteet avautuvat aina Modern-muodossa, koska Classicilla ei ole käyttöliittymää, joka pystyisi näyttämään ne.

Mihin paino sijoitetaan: korjausmenetelmät ja napakoordinaattikaaviot

Laskettu massa ja kulma on vain puolet vastauksesta. Toinen puoli on se, voidaanko kyseinen asento saavuttaa todellisessa roottorissa, minkä vuoksi ohjelmassa on neljä painon asennusmenetelmää, jotka valitaan tasokohtaisesti kohdassa “Weight installing method”, ja se laskee korjauksen uudelleen kunkin menetelmän tarvitsemaan muotoon.

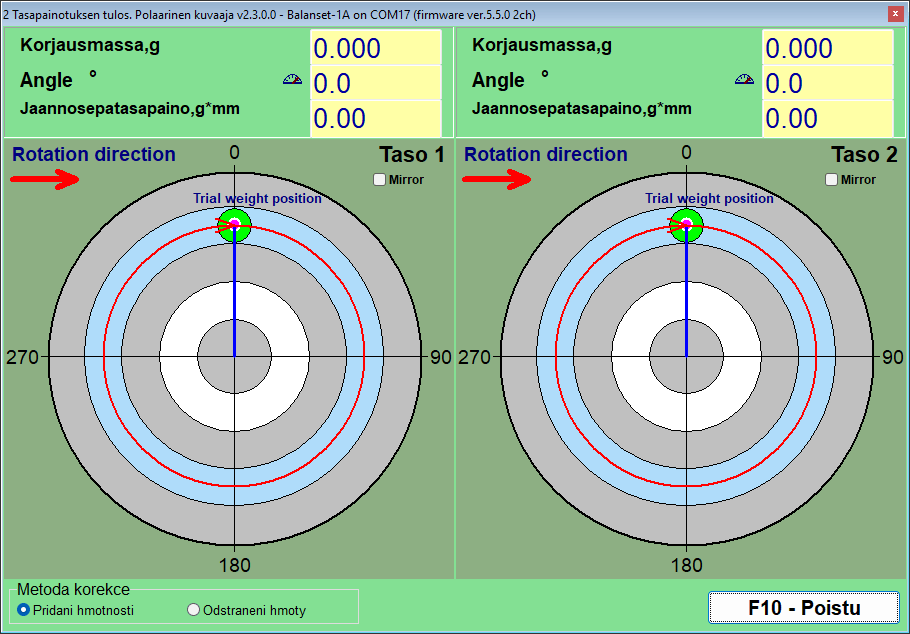

Napakuvaajat: tarkistus ennen minkään asentamista

Napakuvaaja on käyttäjän viimeinen katsaus ennen koneeseen koskemista. Jopa 4 ympyrää näytetään rinnakkain, yksi kutakin korjaustasoa kohti, renkailla tasoilla 20, 40, 60, 80 ja 100 prosenttia sekä nuolella, joka näyttää pyörimissuunnan. Kun painon näkee piirrettynä ympyrälle, joka pyörii samaan suuntaan kuin roottori, se paljastaa väärinpäin lasketun kulman, mikä on virhetila, joka maksaa ylimääräisen ajon.

Kaksi valitsinta muuttavat sitä, miten sama ratkaisu ilmaistaan. “Add” ja “Remove” muuntavat lisättävän massan ratkaisun poistettavan massan ratkaisuksi kiertämällä kulmaa 180 astetta samalla massalla, mikä on toivottavaa silloin, kun käytännön vaihtoehto on hionta tai poraus hitsauksen sijaan. “Mirror” kääntää tason kulmanäytön, näyttäen esimerkiksi 60 astetta 300 asteen sijaan, roottoreille, joita käsitellään fyysisesti toiselta puolelta.

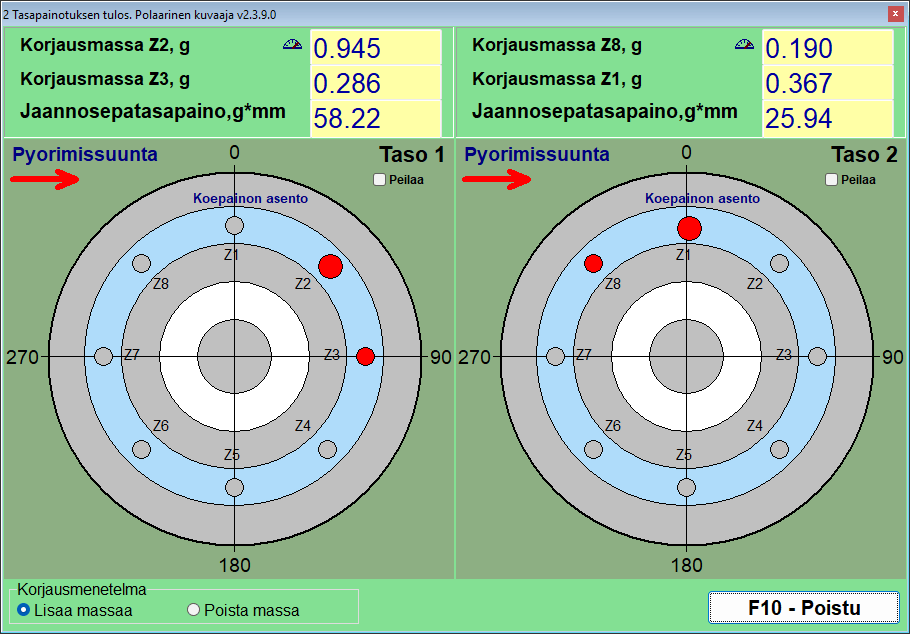

Fixed positions: puhaltimen siivet ja olemassa olevat reiät

Puhaltimessa, juoksupyörässä tai pulttiympyrällisessä laipassa paino voidaan sijoittaa vain sinne, missä siihen on paikka. Kohdassa “Fixed positions” käyttäjä syöttää, kuinka monta asentoa roottorissa on, numeroituna pyörimissuuntaan, ja ohjelma jakaa korjauksen kahden vierekkäisen asennon välille, jotka rajaavat lasketun kulman, antaen massan kummallekin. Tulos on suoraan toteutettavissa: kaksi lukua, kaksi siipeä.

Circular groove: kolme painoa noin 120 asteen välein

Roottorit, joissa on pyöreä ura, kuten monet hiomalaikkojen karat, käyttävät vakiopainoja, jotka liukuvat uraan. Tässä korjaus ilmaistaan kolmena yhtä suurena painona noin 120 asteen välein, joiden vektorisumma vastaa vaadittua korjausta. Menetelmässä on sisäänrakennettu fyysinen raja: jos korjaus on suurempi kuin kolmasosa kyseisen tason koemassasta, ohjelma kieltäytyy siitä viestillä “TOO HEAVY for 3-weight groove method!” sen sijaan, että se ehdottaisi painoja, jotka eivät sopisi menetelmään.

Drill: korjauksen muuttaminen rei'iksi

Kun massaa on poistettava lisäämisen sijaan, sisäänrakennettu laskin ikkunassa “Drilling – settings” muuntaa korjauksen poraussyvyydeksi H, reikien määräksi N ja kulmaksi f. Se tarvitsee kolme syötettä: poranterän halkaisijan, suurimman sallitun poraussyvyyden ja materiaalin tiheyden. Drill-vaihtoehdon valitseminen vaihtaa aina menetelmäksi Remove mass.

Tiheydet on esiasetettu yksikössä g/cm3 seuraaville: Teräs 7,85, Valurauta 7,1, Alumiini 2,7, Kupari 8,95, Messinki 8,5, Pronssi 8,8 ja Titaani 4,5, ja mukautettu arvo voidaan syöttää mille tahansa muulle materiaalille.

Kaksi rehellistä huomautusta porauslaskimesta. Koska poranterän kartiomainen kärki otetaan huomioon, näytetty H voi tulla hieman suuremmaksi kuin syötetty enimmäissyvyys, joten se on aina tarkistettava sitä vasten, mitä osa mekaanisesti kestää. Jos syvyys ylittyisi, korjaus jaetaan useamman vierekkäisen reiän kesken, ja tämä tulos tulisi vahvistaa tarkistusajolla eikä vain olettaa.

Karan epäkeskisyys: Run E -kompensaatio

Karalla tasapainotettu roottori sisältää virheen, jolla ei ole mitään tekemistä epätasapainon kanssa: itse karan heiton. Ohjelma käsittelee sen omalla epäkeskisyysajolla, “Run E – Eccentr.” Modern-muodossa ja “F7 – Run ecc.” Classicissa. Roottori käännetään 180 astetta karalla ja mitataan uudelleen, mikä erottaa heittokomponentin todellisesta epätasapainosta niin, että vain epätasapaino korjataan.

Kun laskettua tasoa ei voida saavuttaa

Joskus oikea korjaustaso ei yksinkertaisesti ole työkalulla saavutettavissa. Classic-muoto voi laskea valmiin kaksitasoisen korjauksen uudelleen tasoista, joille se laskettiin, H1 ja H2, kahteen muuhun tasoon, K1 ja K2, roottorin geometrian avulla. Neljä geometriakaaviota kattaa uusien tasojen tavanomaiset sijainnit vanhoihin nähden, ja niiden väliset etäisyydet syötetään millimetreinä yhdessä uusien säteiden kanssa. Tulos on sama epätasapaino ilmaistuna painoina, jotka voit todella asentaa.

Toleranssit ja standardit: ISO 1940 ja ISO 10816-1

Tasapainotustyö on valmis vasta, kun joku voi todeta paperilla, että roottori on dokumentoidun toleranssin sisällä. Balanset-ohjelmisto soveltaa kahta eri standardia kahteen eri kysymykseen. ISO 1940 vastaa hyväksymiskysymykseen tasapainotustyön lopussa: onko jäännösepätasapaino riittävän pieni tälle roottorityypille? ISO 10816-1 vastaa tilakysymykseen valvonnan aikana: käykö tämä kone vyöhykkeellä A, B, C vai D? Molemmat kriteerit on sisällytetty ohjelmaan, ja jokainen niiden käyttämä luku on painettu alle, jotta voit tarkistaa laskutoimituksen omaa konettasi vasten ennen kuin ostat mitään.

ISO 1940: jäännösepätasapaino tarkistetaan automaattisesti, taso kerrallaan

Toleranssi asetetaan kerran, ennen Run 0:aa, painikkeella “ISO 1940…”, joka avaa ikkunan “Disbalance tolerance (ISO 1940)”. Syötät tasapainotuksen laatuluokan G, roottorin massan ja käyttönopeuden, ja ohjelma tallentaa saadun sallitun jäännösepätasapainon istunnon yhteyteen. Tarkistusajon jälkeen mitattua jäännösepätasapainoa verrataan tähän arvoon: kenttä korostetaan vihreällä, kun tulos on toleranssin sisällä, ja punaisella, kun se ei ole, ja ohjelma ilmoittaa selkeän PASS- tai FAIL-tuloksen jokaiselle korjaustasolle. Mitään ei tarvitse etsiä taulukosta käsin, eikä mikään riipu käyttäjän arviosta siitä, mitä “good enough” tarkoittaa.

Kaava kokonaisuudessaan, jotta se voidaan tarkistaa

Ohjelma käyttää standardin ISO 1940 mukaista lauseketta, eikä sen takana ole mitään piilotettua:

Uperm [g*mm] = 1000 * G * M / (2 * pi * f)

Tässä G on tasapainotuksen laatuluokka yksikössä mm/s, M on roottorin massa kilogrammoina ja f on käyttönopeus hertseinä, eli RPM jaettuna 60:lla. Käyttöohjeen laskuesimerkki on helppo toistaa laskimella: laatuluokka G 6.3, nopeus 3000 RPM ja roottorin massa 10 kg antavat sallituksi jäännösepätasapainoksi noin 200,5 g*mm. Kun käytetään kahta korjaustasoa, sallittu epätasapaino jaetaan tasan niiden kesken, joten kumpaakin tasoa arvioidaan arvoa Uperm / 2 vasten koko luvun sijaan.

Koska toleranssi johdetaan omista kolmesta syötteestäsi, ruudulla näkyvä tulos on kenen tahansa raportin lukijan toistettavissa, myös asiakkaan tarkastajan.

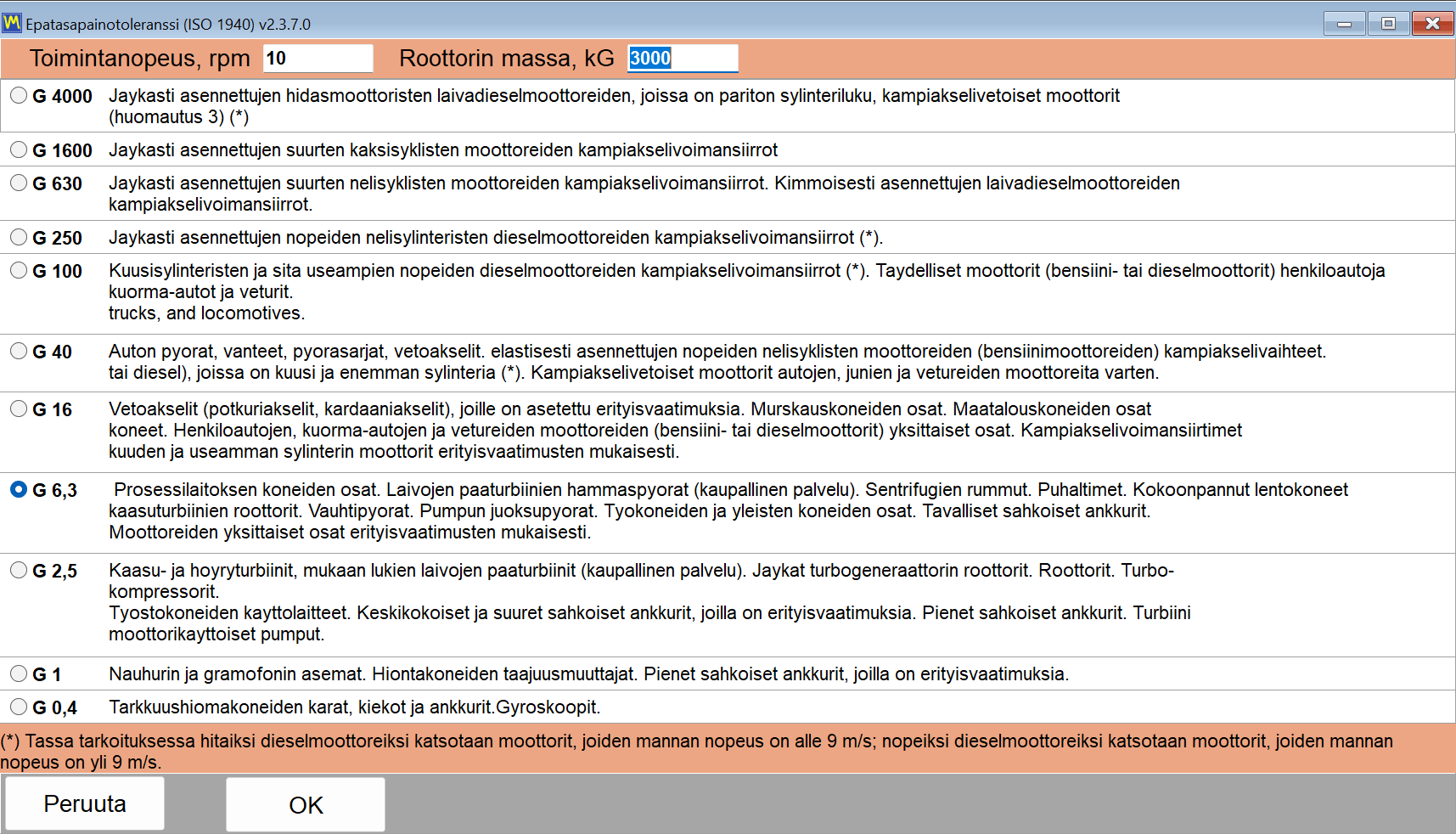

Tasapainotuksen laatuluokan valinta

“Disbalance tolerance (ISO 1940)” -ikkuna tarjoaa luokat G 4000, G 630–G 100, G 40, G 16, G 6.3, G 2.5, G 1 ja G 0.4. Alla oleva taulukko toistaa samassa ikkunassa näytetyt käyttövihjeet, joten luokka voidaan valita jo ennen kuin laite on edes kytketty.

Ohjelman tarjoamat ISO 1940 -tasapainolaatuluokat ja niiden tyypilliset käyttökohteet

Luokka	Tyypillinen käyttökohde
G 4000	Erittäin suurten, hitaasti käyvien laivadieselmoottoreiden kampiakselit
G 630–G 100	Suurten ja nopeakäyntisten dieselmoottoreiden kampiakselit sekä kokonaiset moottorit
G 40	Auton pyörät, vanteet ja vetoakselit
G 16	Potkuri- ja vetoakselit, murskaimien ja maatalouskoneiden osat
G 6.3	Puhaltimet, pumppujen juoksupyörät ja työstökoneiden osat; tavanomainen yleinen teollisuuden oletusarvo
G 2.5	Kaasu- ja höyryturbiinit, jäykät turbogeneraattoreiden roottorit
G 1	Hiomakoneiden käytöt ja pienet ankkurit
G 0.4	Tarkkuuskarat, levyt ja gyroskoopit

Useimmissa puhaltimien, imupuhaltimien, pumppujen juoksupyörien ja työstökoneiden osien kenttätöissä sinulta odotetaan luokkaa G 6.3, ja siitä kannattaa lähteä liikkeelle, ellei koneen valmistaja määrää toisin.

ISO 10816-1: koneluokat ja tärinävyöhykkeet

Koneen kunnon arviointi on eri asia kuin tasapainotustyön hyväksyminen, ja ohjelma käyttää siihen erillistä standardia. Kokonaistärinätasoa verrataan ISO 10816-1 -standardin koneluokkiin I–IV, jotka vastaavat aiemmin julkaistua ISO 2372 -luokitusta, ja neljään vyöhykkeeseen A, B, C ja D. Vyöhyke A tarkoittaa vasta käyttöönotettua konetta, vyöhyke B on hyväksyttävä rajoittamattomaan pitkäaikaiseen käyttöön, vyöhyke C tarkoittaa, että kunto on hyväksyttävä vain rajoitettuun käyttöön, ja vyöhyke D tarkoittaa, että tärinä on niin voimakasta, että se voi aiheuttaa vaurioita. Raja-arvot on julkaistu tässä kokonaisuudessaan, yksikkönä mm/s.

ISO 10816-1 -standardin tärinätason vyöhykerajat yksikössä mm/s, koneluokittain

Luokka	Koneet	A/B, mm/s	B/C, mm/s	C/D, mm/s
Luokka I	Pienet koneet	0.71	1.8	4.5
Luokka II	Keskikokoiset koneet	1.12	2.8	7.1
Luokka III	Suuret koneet jäykällä perustuksella	1.8	4.5	11.2
Luokka IV	Suuret koneet joustavalla perustuksella	2.8	7.1	18.0

On syytä sanoa suoraan yksi rehellisyyteen liittyvä seikka, koska tärinästandardit on markkinointiteksteissä helppo sekoittaa keskenään. Ohjelma käyttää ISO 10816-1 -standardin koneluokkataulukkoa, luokkia I–IV. Se ei käytä ISO 10816-3 -standardin ryhmä- ja tukityyppijärjestelmää. Jos hyväksymismenettelysi on kirjoitettu ISO 10816-3 -standardia vasten, yllä olevat luokkien raja-arvot ovat käytännön seulontakriteeri, eivät korvaa kyseistä asiakirjaa.

Luvun taustalla oleva mittauskaista

Kokonaistärinätason luku merkitsee jotain vain, jos tiedetään, millä taajuuskaistalla se on mitattu. Ohjelman oletusyläraja on RMS High, Hz = 1024, mikä vastaa ISO 10816 -taulukoiden taustalla olevaa tavanomaista 1 kHz:n käytäntöä. Oletusalaraja on RMS Low, Hz = 10. Alle 600 RPM:n nopeudella käyvissä koneissa ISO 10816-3 edellyttää laajakaistaista RMS-mittausta alkaen 2 Hz:stä, joten tällaisissa koneissa alaraja kannattaa pienentää arvoon 1 tai 2 Hz ennen kuin lukemaa verrataan mihinkään vyöhyketaulukkoon. Tämä on käyttäjän hallitsema asetus, ja se muuttaa näytöllä näkyvää lukua, minkä vuoksi se on dokumentoitu juuri tässä eikä piilotettuna jonnekin.

Aiemmat työt pysyvät todennettavissa

Toleranssin mukaisuuden ilmoitus ei ole pelkkä reaaliaikainen indikaattori. Istuntoarkiston tietueet on väritetty niiden jäännösepätasapainon mukaan suhteessa tallennettuun toleranssiin, joten koko aiempien töiden luettelo voidaan silmäillä nopeasti läpi ja löytää tulokset, jotka jäivät rajan ulkopuolelle. Palveluyritykselle tämä on ero sen välillä, että työ on tehty, ja sen välillä, että se voidaan todistaa vielä vuoden kuluttua.

Istuntoarkisto, tasapainotuksen toistaminen ilman koeajoja ja raportit

Koeajot ovat tasapainotustyön kallis osa. Jokainen niistä tarkoittaa roottorin pysäyttämistä, painon kiinnittämistä, uudelleenkäynnistystä ja tasaisen nopeuden odottamista. Istuntoarkisto on olemassa, jotta tämä työ maksetaan kerran konetta kohden eikä kerran käyntikertaa kohden, ja jotta asiakkaalle luovutettavat paperit tuottaa ohjelma eikä niitä kirjoiteta jälkikäteen.

Jokainen istunto arkistoidaan yhdessä kertoimien kanssa, jotka saivat sen toimimaan

Arkistotietue kirjoitetaan automaattisesti; työn alussa ei tarvitse muistaa mitään valintaikkunaa. Mittausten lisäksi ohjelma tallentaa kyseiselle koneelle laskemansa vaikutuskertoimet, koepainot, koepainojen säteet, kiinteiden asentojen lukumäärän ja voimassa olleen toleranssin. Kun tasapainotusikkuna suljetaan, ohjelma kysyy roottorin nimeä ja asennuspaikkaa, jotta tietue löytyy myöhemmin ihmiselle eikä pelkälle numerolle.

Saman roottorin tasapainottaminen uudelleen ei vaadi uusia koeajoja

Tämä on se osa, josta palveluyritys todella maksaa, ja se kannattaa ilmaista mekanismina eikä iskulauseena. Vaikutuskertoimet kuvaavat, miten kyseinen kone reagoi painoon kussakin tasossa. Kun ne on tallennettu, saman roottorin uusintatyö tarvitsee enää alkumittauksen: tallennetut kertoimet ladataan, Run 0 mitataan, ja korjauspainot ja -kulmat lasketaan välittömästi. Koeajoja ei toisteta lainkaan.

Tallennettujen kertoimien lataamiseen on kolme tapaa:

• Modern form -lomakkeessa, “Menu” ja sitten “Load Coefficients”.
• Classic form -lomakkeessa, “Data Management” ja sitten “Load Coefficients”.
• Päänäytöltä F8, valitse sitten tietue, jossa on vihreä V-merkki “Coeff”-sarakkeessa, ja paina “F5 – Apply coefficients”.

Tähän lupaukseen liittyy kaksi varausta, jotka on syytä kertoa avoimesti, koska kummankin sivuuttaminen tuottaa itsevarman mutta virheellisen tuloksen.

• Arkistossa “F10 – OK” ei lataa istuntoa eikä siirrä mitään kertoimia. Vain “F5 – Apply coefficients” tekee niin. Tämä on arkistoikkunan yleisin väärinkäsitys.
• Kertoimet pätevät vain samalle koneelle ja samalle roottorityypille, kun anturien sijainnit ja käyttötila pysyvät muuttumattomina. Tästä syystä koepainon sijainti kannattaa merkitä fyysisesti roottoriin ensimmäisen työn aikana, jotta seuraava käynti alkaa samasta geometriasta.

Uusintatyön tulos tallennetaan uutena arkistotietueena. Alkuperäistä tietuetta ei muuteta, joten koneen historia säilyy koskemattomana.

Tarkistusajojen toistaminen ei juuri maksa mitään

Jos jäännösepätasapaino on yhä toleranssin yläpuolella tarkistusajon jälkeen, koeajojakaan ei toisteta. Kertoimet ovat jo olemassa, joten ohjelma laskee lisäkorjauksen välittömästi. Lisäpaino lisätään poistamatta jo kiinnitettyjä painoja, ja tarkistusajo toistetaan. Tämän voi tehdä niin monta kertaa kuin työ vaatii, minkä vuoksi vaikea roottori vie aikaa käynnistyksissä eikä mittaustyössä.

Raportit, jotka ohjelma kirjoittaa puolestasi

Ohjelmisto tuottaa itse kolme HTML-asiakirjaa, jotka kaikki on koodattu UTF-8-muodossa ja jotka kaikki voidaan avata missä tahansa selaimessa millä tahansa käyttöjärjestelmällä, myös asiakkaan puhelimella:

• protocol11.htm, valmiin työn tasapainotuspöytäkirja.
• vibrometer_report.htm, mittausistunnon tärinämittarin raportti.
• report_YYYY-MM-DD.htm, yhden tarkastuspäivän reittiraportti.

Raportti ei ole umpikujaan päättyvä tiedosto. Ohjelmaan sisältyy raportinmuokkain, jossa on tulostuksen esikatselu, ja esikatselua voi zoomata luettelosta 10–200 prosenttiin tai jopa 500 prosenttiin arvon syöttämällä käsin, mikä on tärkeää tarkistettaessa pientä lukua kannettavan tietokoneen näytöltä koneen vieressä.

Vientimuodot ja yksi vaatimus, jota kukaan ei osaa odottaa

Raportin vientimuodot ja mihin kutakin yleensä käytetään

Muoto	Tyypillinen käyttö
PDF-tiedosto	Asiakkaalle lähetettävä tai työmääräykseen liitettävä asiakirja
HTML, yksi tiedosto	Yksi itsenäinen tiedosto, jossa kuvat ovat upotettuina, helppo lähettää sähköpostitse
HTML ja kuvakansio	Muokattava versio julkaisua varten tai liitettäväksi toiseen asiakirjaan
RTF	Pöytäkirjan avaaminen ja muokkaaminen tekstinkäsittelyohjelmassa
RVF	Sisäänrakennetun muokkaimen oma rich text -muoto

Yksi vaatimus on syytä sanoa suoraan, koska se yllättää käyttäjät uudella kannettavalla: PDF-vienti edellyttää, että Windowsiin on asennettu vähintään yksi tulostin. Tulostinajuria käytetään vain sivun asettelun laskemiseen, eikä mitään todellisuudessa tulosteta. Jos tietokoneessa ei ole lainkaan tulostinta, ota Windowsissa käyttöön “Microsoft Print to PDF”, niin vienti toimii.

Oma kirjelomake, oma logo

Raporttimallit ovat tavallisia HTML-tiedostoja kansiossa bin\ReportTpl\ , ja niitä voidaan muokata niin, että pöytäkirjaan tulee mukaan yrityksesi kirjelomake, logo ja yhteystiedot. Muutokset säilyvät automaattisten päivitysten yli, ja ne tallennetaan name.user-*.htm -tiedostoina, mutta niitä ei yhdistetä automaattisesti uuteen malliin, joten mallia muuttavan päivityksen jälkeen mukautus on siirrettävä käsin. Se on rajoitus, ei ominaisuus, ja se kannattaa tietää ennen ensimmäistä päivitystä, ei sen jälkeen.

Data on omaasi, ja se on siirrettävissä

Arkisto ja raportit sijaitsevat kansiossa Documents\BalSoft\Bs1A. Ne säilyvät ohjelmapäivitysten ja täydellisen uudelleenasennuksen yli, ja ne siirretään toiselle tietokoneelle kopioimalla kyseinen kansio. Tietokantapalvelinta ei tarvitse migroida, lisenssipalvelimeen ei tarvitse ottaa yhteyttä, eikä mittaushistoriaasi säilytä mikään pilvitili.

Route Inspection: kiertotarkastusseuranta standardin ISO 10816-1 mukaan (kokeellinen)

Route Inspection on merkitty käyttöoppaassa kokeelliseksi, ja se on oletuksena pois käytöstä. Se otetaan käyttöön valintaruudulla “F4 – Settings” -välilehdellä. Sanomme tämän ensin, ennen kuin kuvailemme, mitä se tekee, koska moduuli on aidosti hyödyllinen, mutta valmistaja ei esitä sitä kypsänä kunnonvalvonta-alustana, eikä laitetta pidä ostaa pelkästään tämän moduulin perusteella.

Se antaa samalle laitteistolle toisen elämän. Tasapainotustöiden välillä laitteesta ja kannettavasta tietokoneesta tulee kiertotarkastuksen tärinänvalvontasarja: kuljet ennalta määrättyä reittiä tehtaan läpi, mittaat samat pisteet samalla tavalla joka kerta ja seuraat lukujen muuttumista.

Miten reitti on jäsennelty

Tietomallissa on kolme tasoa, ja se vastaa sitä, miten tehdas todellisuudessa kierretään:

• A reitti tarkoittaa yhtä kiertotarkastusta, esimerkiksi konepajaa tai tuotantolinjaa.
• A piste on kone kyseisellä reitillä.
• A mittauskohta on yksi laakeri yhdistettynä yhteen akseliin, mikä on se, mitä anturi todella mittaa.

Yhdellä pisteellä voi olla enintään 8 laakeria, ja jokaisella laakerilla on 3 akselia: X vaakasuora, Y pystysuora ja Z aksiaalinen. Tämä antaa enintään 24 mittauskohtaa yhdellä koneella, mikä riittää monivaiheiselle pumpulle tai moottori- ja puhallinyhdistelmälle, jossa on useita tukia.

Jokainen mittauskohta pisteytetään ISO 10816-1:n mukaan

Jokainen mitattu mittauskohta verrataan ISO 10816-1:n raja-arvoihin sen koneluokan mukaan, jonka määritit kyseiselle pisteelle, luokat I–IV, ja se väritetään vyöhykkeen A, B, C tai D mukaan. Juuri tämä väritys on moduulin tarkoitus kierroksen aikana: mittaamaton piste erottuu visuaalisesti terveestä pisteestä, joten kierroksen lopussa on selvää, saatiinko reitti käytyä kokonaan läpi, ja heti selvää, mikä kone tarvitsee huomiota, ennen kuin olet avannut yhtäkään kaaviota.

Trendit ja ennuste

Jokaiselle mittauskohdalle on saatavilla kolme trendinäkymää. “Overall level” piirtää laajakaistaisen tärinätason peräkkäisten käyntien yli suhteessa ISO 10816-1:n vyöhykerajoihin. “Frequencies” seuraa yksittäisiä taajuuskomponentteja, mikä on tapa, jolla kehittyvä laakerivika erottuu hitaasta epätasapainon kasvusta. Waterfall-näkymä pinoaa enintään 12 viimeisintä kanavan 1 spektriä, joten uusi huippu, jota ei ollut kolme käyntiä sitten, tulee näkyviin harjanteena eikä pelkkänä lukuna.

Ohjelma myös ekstrapoloi. Käyttäen enintään 6 viimeisintä käyntiä se sovittaa suoran ja ilmaisee tuloksen muodossa noin N päivää vyöhykkeeseen X. On tärkeää esittää tämä täsmälleen samoin kuin käyttöoppaassa: se on karkea arvio kunnossapidon suunnittelua varten, tuotettu muutaman pisteen lineaarisella ekstrapoloinnilla. Se ei ole taattu jäljellä oleva käyttöikä, eikä epälineaarisesti kehittyvä vika noudata sitä. Rehellisesti käytettynä se on tapa päättää, kumpi kahdesta koneesta ajoitetaan ensin.

Mitä käynti voi sisältää lukujen lisäksi

Pelkkä tärinälukema menettää usein asiayhteyden, joka teki siitä merkityksellisen. Siksi jokaiseen käyntiin voidaan tallentaa myös vapaamuotoinen tekstihuomautus, lämpötilalukema ja valokuva jpg-, png- tai bmp-muodossa, jotta löysä suojus, öljyvuoto tai väliaikainen kytkin dokumentoituu sen mittauksen yhteyteen, jota se selittää. Reitin sisällä voidaan tallentaa myös enintään 120 sekunnin alasajo, mikä tarkoittaa, että epäilyttävän koneen alasajo voidaan tallentaa kierroksen aikana sen sijaan, että se ajoitettaisiin erilliseksi käynniksi.

Reittiraportti

Yksi HTML-raportti tuotetaan jokaista tarkastuspäivää kohden, nimeltään report_YYYY-MM-DD.htm. Se on asiakirja, joka menee kunnossapidon suunnittelijalle tai asiakkaalle kierroksen lopuksi, ja se avautuu, kuten muutkin raportit, missä tahansa selaimessa ilman, että ohjelmisto on asennettuna lukijan tietokoneelle.

Käytännön huomioita, jotka kannattaa tietää etukäteen

• Jos COM-porttia ei ole hyväksytty, mittauspainikkeet eivät harmaannu. Ne vastaavat sen sijaan “Measurement is not available.”, joten puuttuva laite näyttää kieltäytymiseltä eikä poistetulta käytöstä olevalta liittymältä.
• Reittiikkunan avaaminen pysäyttää käynnissä olevan Signal Monitor- tai Run-down-toiminnon. Laitteessa on vain yksi portti, ja reittimoduuli ottaa sen haltuunsa. Tämä on odotettu toiminta, ei vika.
• Laakerien määrän vähentäminen pisteessä estetään, jos poistuvalla laakerilla on jo mittaushistoriaa. Ohjelma suojaa trendiä eikä asettelua.
• Reitin tai pisteen poistaminen ei pyyhi tietoja. Kansio siirretään kohteeseen Routes\_deleted, joten kentällä tehty poisto voidaan perua myöhemmin toimistolla.

Data pysyy luettavissa myös ohjelman ulkopuolella

Reittitieto tallennetaan tavallisiin tiedostoihin, SI-yksiköissä, desimaalipisteellä riippumatta Windowsin aluekohtaisista asetuksista. Tämä viimeinen yksityiskohta kuulostaa merkityksettömältä, mutta ei ole: se tarkoittaa, että kannettavalla tietokoneella tallennettu reitti, joka on asetettu kielelle, jossa käytetään desimaalipilkkua, avautuu oikein millä tahansa toisella koneella, ja tiedostot voidaan jäsentää omilla työkaluillasi ilman muunninta.

Asetukset, yksiköt, kielet ja näytön skaalaus

Kaikki, mikä muuttaa sitä, miten ohjelma mittaa ja miltä se näyttää, on yhdellä päänäytön välilehdellä, “F4 – Settings”. Siellä ei ole sisäkkäistä asetusikkunoiden puuta, jota pitäisi selata: anturiherkkyys, signaaliparametrit, käyttöliittymän kieli, “UI Scale”, “Units”-järjestelmä, “Balancing form” -kytkin ja “Experimental”-ominaisuuksien valintaruudut ovat kaikki samalla näytöllä, ja siellä näkyvät arvot ovat ne arvot, joita laite käyttää juuri nyt.

Kaksi painiketta vasemmassa alakulmassa hallitsee pysyvyyttä. “Save” kirjoittaa nykyiset asetukset Bs1A.cfg-asetustiedostoon, jolloin niistä tulee oletusarvot seuraavalla käynnistyskerralla, ja “Discard” peruuttaa tallentamattomat muutokset ja lukee arvot uudelleen kyseisestä tiedostosta. Useimmat parametrit — “Tacho filter”, “Averages”, “Spectrum, Hz”, RMS-kaista ja yksikköjärjestelmä — tulevat voimaan heti, kun ne muutetaan, ja ne kirjoitetaan Bs1A.cfg-tiedostoon automaattisesti, kun ohjelma sulkeutuu normaalisti. Kieli, “UI Scale”, “Balancing form” ja kokeelliset valintaruudut kirjoitetaan tiedostoon välittömästi muutoksen yhteydessä, joten niiden kohdalla “Save”-painiketta ei koskaan tarvitse painaa.

Anturiherkkyys, lukittu tarkoituksella

“Vibration sensitivity” -ryhmässä on yksi kerroin kanavaa kohden yksikössä mV/(mm/s), ja mukana toimitettavien kiihtyvyysantureiden tehdasarvo on 20. Ch-3- ja Ch-4-kentät ovat olemassa vain nelikanavaisessa Balanset-4A:ssa. Kentät on suojattu vahingossa tapahtuvilta muutoksilta: mitään ei voi kirjoittaa niihin ennen kuin napsautat ryhmää ja vahvistat kehotteen “Do you really want to change it?”. Juuri tämä yksi kysymys estää käyttäjää kalibroimasta koko laitetta vahingossa uudelleen yhdellä väärällä näppäinpainalluksella kesken kenttätyön. Muuta näitä lukuja vain, jos anturisi poikkeaa vakioanturista.

Signaaliparametrit

Signaaliparametrit “F4 – Settings” -välilehdellä

Parametri	Arvot	Oletus	Mitä se muuttaa
“Tacho filter”	“Auto”, “Fine (1%)”, “Normal (2%)”, “Coarse (5%)”, “Very coarse (10%)”, “Rough (20%)”, “Off (40%)”	“Auto”	Sallittu nopeuden vaihtelu peräkkäisten kierrosten välillä
“Averages”	8 / 16 / 32 / 64 / 128 / 256	32	Keskiarvoistettujen FFT-spektrien lukumäärä: suurempi arvo antaa tasaisemman spektrin ja vähemmän kohinaa, mutta hitaamman päivityksen
“Spectrum, Hz”	100–8000, tai “Auto”	“Auto”	Spektrissä näytettävä enimmäistaajuus; “Auto” valitsee alueen pyörimisnopeuden perusteella
“RMS Low, Hz”	1–10	10	Kokonaistärinätason kaistan alaraja
“RMS High, Hz”	1024 / 2048 / 4096 / 8192	1024	RMS-kaistan yläraja; 1024 vastaa ISO 10816 -käytännön mukaista 1 kHz:n rajaa, suuremmat arvot ovat nopeakäyntisille koneille

Kun tacho filter on tilassa “Auto”, se valitsee toleranssinsa mukautuvasti: se alkaa 2 prosentista, ja jos pyörintä on epätasaista, löysentyy vaiheittain jopa 40 prosenttiin, jolloin mittaus merkitään tehdyksi heikentyneellä tarkkuudella. Vibration Meterin reaaliaikaisessa mittausvirrassa “Auto” vastaa kiinteää 20 prosenttia. Tämä kompromissi kannattaa tuntea ennen sen muuttamista: liian tiukka suodatin hylkää pyörimisnopeuden kokonaan hihnakäytöllä tai tärisevällä alustalla, kun taas liian löysä suodatin hyväksyy mittauksen mutta heikentää vaihetarkkuutta.

Metriset ja imperiaaliset yksiköt

Yksikköjärjestelmä vaihdetaan “Units”-ryhmässä, “Metric”- (oletus) ja “Imperial”-järjestelmän välillä. Kytkin kattaa jokaisen suureen, jota ohjelma käsittelee, sekä näytöllä että raporteissa.

Metriset ja imperiaaliset yksiköt ohjelmassa

Määrä	Metrinen	Imperial
Paino (massa)	g	oz
Säde ja pituus	mm	välissä
Epätasapaino (momentti)	g*mm	oz*in
Tärinän nopeus	mm/s	inch/s
Roottorin massa ISO 1940 -standardia varten	kg	paunaa
Materiaalin tiheys	g/cm3	oz/in3

Ohjelma laskee ja tallentaa tiedot sisäisesti aina SI-järjestelmässä eli yksiköissä g, mm, g*mm, mm/s ja kg, ja muuntaa arvot vain syötteen ja näytön yhteydessä. Tästä syystä arkistotietue tai tallennettu istunto ei rikkoudu, kun kollega avaa sen toisella yksikköjärjestelmällä valittuna. Vaihdon jälkeen yksikkömerkinnät päivittyvät heti jokaisessa ikkunassa, kaaviossa ja raportissa, mutta jo syötettyjä ja jo näytettyjä lukuja ei lasketa automaattisesti uudelleen, ja ohjelma ilmoittaa tästä ja suosittelee uudelleenkäynnistystä täyden yhdenmukaisuuden varmistamiseksi. Pienet korjausmassat näytetään mukautuvalla tarkkuudella aina 0,001 g:aan tai 0,001 oz:iin asti, jotta hienon painon arvo ei katoa pyöristyksessä.

27 käyttöliittymäkieltä

Ohjelma ja sen käyttöohje on käännetty 27 kielelle: englanti, bulgaria, tšekki, tanska, saksa, viro, espanja, ranska, indonesia, italia, latvia, liettua, unkari, hollanti, norja, puola, portugali, portugali (Brasilia), romania, venäjä, slovakia, sloveeni, suomi, ruotsi, turkki, ukraina ja japani. Kieliluettelo on asetusvälilehden oikeassa yläkulmassa.

Luettelon nimet on kirjoitettu latinalaisin aakkosin, joten venäjä näkyy muodossa “Russkiy” ja japani tarjotaan romaji-kirjoituksella, joten löydät aina tiesi takaisin, vaikka vaihtaisit kielelle, jota et osaa lukea. Valinta kirjoitetaan heti tiedostoon Bs1A.cfg ja tulee voimaan, kun ohjelma käynnistetään uudelleen; ilmoitus “The new language will take effect after the program is restarted.” näytetään tarkoituksella samanaikaisesti kahdella kielellä, nykyisellä ja juuri valitsemallasi. Käyttöliittymän kieli ohjaa myös HTML-raporttien sisällä olevia otsikoita, joten asiakkaalle annettu tasapainotuspöytäkirja tulee ulos asiakkaan omalla kielellä.

UI Scale kenttäkannettaville tietokoneille

“UI Scale” tarjoaa vaihtoehdot 100, 125, 150, 175 ja 200 prosenttia, ja se sovelletaan Windowsin järjestelmän DPI-skaalauksen päälle, joten elementtien lopullinen koko on näiden kahden yhdistelmä. Kielen tavoin skaalaus tulee voimaan, kun ohjelma käynnistetään uudelleen. Ikkunoissa “Vibration Meter” ja “Charts” Suurenna-painike skaalaa lisäksi fontit, painikkeet, kentät ja kaavioiden akselit käytettävissä olevaan näyttöalaan, ja ikkunan palauttaminen ennalleen palauttaa perusskaalauksen; tämä toiminto on oletuksena käytössä, ja sen voi poistaa käytöstä vain asetustiedostossa avaimella MaximizeZoom=0 kohdassa [UI]. Jokainen ikkuna pysyy työpöydän työalueen sisällä, joten 150 ja 200 prosentin skaalauksella valintaikkuna ei enää jää tehtäväpalkin taakse eikä sen alimman painikerivin painikkeet leikkaudu, ja ohjelma pienentää automaattisesti otsikon tai painikkeen fonttia, kun pitkä käännös ei mahdu siihen.

Balancing form ja kokeelliset kytkimet

Ryhmä “Balancing form” määrittää, minkä ikkunan “F6 – Balancing”-painike avaa, “Classic”- vai “Modern”-ikkunan. Valinta tallennetaan heti ja tulee voimaan seuraavalla kerralla, kun tasapainotusikkuna avataan, ilman uudelleenkäynnistystä. Ryhmä itse tulee näkyviin vasta sen jälkeen, kun ohjelma on tunnistanut liitetyn laitteen, jossa on tuettu laiteohjelmisto; siihen asti se pysyy piilossa, ja tiedostoon Bs1A.cfg aiemmin tallennettu arvo on edelleen voimassa.

Ryhmässä “Experimental” on kolme valintaruutua, jotka kaikki ovat oletuksena pois päältä. “Bump test” lisää ominaistaajuus-välilehden Vibration Meter -ikkunaan. “Route inspection” lisää painikkeen “F9 – Route Inspection”, ja sen kytkeminen rakentaa päänäkymän heti uudelleen ilman uudelleenkäynnistystä. “Recover clipped 1x” muuttaa sitä, mitä tapahtuu, kun tärinäsignaali ylittää mitta-alueen: mittauksen hylkäämisen sijaan ohjelma rekonstruoi pyörimiskomponentin signaalin vääristymättömistä osista heikentyneellä tarkkuudella ja merkitsee tuloksen likimääräisesti rekonstruoiduksi. Valintaruutu “Bump test” tulee, kuten ryhmä “Balancing form”, voimaan vasta sen jälkeen, kun laite, jossa on tuettu laiteohjelmisto, on tunnistettu.

Bs1A.cfg: asetukset ovat pelkkä tekstitiedosto

Kaikki asetukset tallennetaan yhteen tekstimuotoiseen INI-tiedostoon, Bs1A.cfg, joka sijaitsee tiedoston Bs1A.exe vieressä. Ohjelma ei käytä lainkaan Windowsin rekisteriä. Tiedostoa voi muokata käsin, kun ohjelma on suljettu, mikä on yksinkertaisin tapa jakaa identtinen asetus koko huoltokannettavien kalustolle: kopioi yksi tiedosto. Herkkyyden, kohinatason, esiasetusten ja poraussyvyyden numeeriset arvot hyväksytään sekä desimaalipisteellä että desimaalipilkulla, joten käyttöliittymän kielen tai Windowsin aluekohtaisen muodon vaihtaminen ei nollaa niitä.

Asennus, järjestelmävaatimukset ja tietojen tallennuspaikka

Balanset-ohjelmisto on tavallinen Windows-työpöytäsovellus. Se asennetaan kerran kannettavaan tietokoneeseen, joka viedään koneen luo, ja siitä eteenpäin laite on vain USB-laite, jonka ohjelma löytää itse.

Tietokoneen vaatimukset

Parametri	Vaatimus
Käyttöjärjestelmä	Windows 7, 8, 10 tai 11, 32-bittinen tai 64-bittinen
Portti	Yksi vapaa USB-portti
Levytila	Noin 150 MB
Näyttö	1024×768 tai suurempi; suositellaan 1366×768 tai enemmän
Järjestelmänvalvojan oikeudet	Ei vaadita
Internet-yhteys	Ei vaadita mittaukseen, tasapainotukseen eikä raportointiin

Kaksi tapaa asentaa

Ohjattu asennus on suositeltu tapa tietokoneessa, jossa ohjelmaa ei ole koskaan ollut. Käynnistä Bs1ASetup.exe ja etene ohjatun toiminnon vaiheiden läpi; oletussijainti on nykyisen käyttäjän Documents\BalSoft-kansio, ja ohjelma sijoittuu Bs1A-alikansioon, jolloin poluksi tulee Documents\BalSoft\Bs1A\Bs1A.exe. Laitteen ei tarvitse olla liitettynä asennuksen aikana. Yksi ohjatun toiminnon ohje kannattaa lukea kahteen kertaan: älä poista valintaa kohdista “Encoder driver setup” tai “DB setup”, koska ilman tietokantakomponenttia istuntoarkisto ei toimi. Lopuksi ohjattu toiminto luo “Bs1A”-työpöytäkuvakkeen ja Käynnistä-valikon ryhmän, joka sisältää ohjelman, käyttöoppaan ja linkin valmistajan sivustolle.

Ohjelma on myös siirrettävä versio. Se ei koske Windowsin rekisteriin, ja kaikki sen asetukset sijaitsevat tiedostossa Bs1A.cfg suoritettavan tiedoston vieressä, joten koko sovelluksen voi purkaa mihin tahansa sopivaan kansioon ja käynnistää sieltä — myös USB-tikulta, joka kulkee laitteen mukana. Kaksi varausta pätee. Älä pura sovellusta kansioon Program Files, koska asetusten kirjoittaminen sinne vaatii järjestelmänvalvojan oikeudet. Ja jos tietokoneessa ei ole koskaan tehty ohjattua asennusta, siirrettävästä kopiosta puuttuu sekä tietokantakomponentti että laiteajuri, joten aja ohjattu asennus kertaalleen kyseisellä koneella; sen jälkeen voit päivittää millä tahansa tavalla.

Ensimmäinen käynnistys

Käynnistä Bs1A.exe, jolloin pääikkuna avautuu ja ohjelman versio näkyy otsikkopalkissa. Ikkunan alareunan yhteystilarivi kertoo heti, missä kolmesta tilanteesta olet: “USB module found on” ja COM-portin numero tarkoittaa, että laite on valmis, “USB module not connected” tarkoittaa, ettei laitetta löytynyt, ja punainen “Firmware not supported on COM…” tarkoittaa, että laite vastasi, mutta sen laiteohjelmisto on vanhempi kuin 5.5.0. Ohjelma ei koskaan avaudu kahteen kertaan — sen käynnistäminen uudelleen vain tuo olemassa olevan ikkunan etualalle ja palauttaa sen, jos se oli pienennettynä — koska kaksi instanssia kilpailisi samasta COM-portista.

Voit asentaa ohjelman ja tutustua siihen jo ennen kuin laitteisto saapuu. Kun laitetta ei ole liitetty, pääikkuna avautuu silti ja pysyy täysin käytettävissä — estäviä valintaikkunoita ei ole — ja tilarivi vain ilmoittaa, ettei mitään löytynyt. Kielen valinta on yleensä ensimmäinen asia asennuksen jälkeen: valitse se välilehdeltä “F4 – Settings” ja sulje sitten ohjelma komennolla “F10 – Exit” ja käynnistä se uudelleen.

Missä tiedostot sijaitsevat

Ohjelmatiedostot ja käyttäjän tiedot

Kohde	Jossa	Huomautus
Asetukset	Bs1A.cfg, tiedoston Bs1A.exe vieressä	Pelkkää INI-tekstiä; kieli ja skaalaus kirjoitetaan heti, kun ne muuttuvat
Istuntoarkisto ja raportit	Documents\BalSoft\Bs1A	Aina nykyisen käyttäjän Documents-kansiossa, riippumatta siitä, mihin ohjelma itse on asennettu
Toimintalokit	Lokikansio tiedoston Bs1A.exe vieressä	bs1a.log sekä bs1a.1.log – bs1a.5.log, enintään 5 MB tiedostoa kohden ja enintään 5 tiedostoa
Raporttimallit	Kansio ReportTpl tiedoston Bs1A.exe vieressä	Muokattavissa, joten pöytäkirjaan voi lisätä oman kirjelomakkeen
Ikkunoiden kuvakaappaukset	Documents\Bs1A\Screenshots	F12-näppäin tallentaa ne PNG-tiedostoina

Koska arkisto pidetään tarkoituksella käyttäjän Documents-kansiossa eikä suoritettavan tiedoston vieressä, se säilyy ohjelmapäivitysten ja jopa täydellisen uudelleenasennuksen yli, ja uuden version ensimmäisellä käynnistyskerralla ohjelma kopioi vanhasta sijainnista löytyneen arkiston kansioon Documents\BalSoft\Bs1A poistamatta alkuperäistä. Teknikon siirtäminen toiselle kannettavalle tarkoittaa siis kahden kansion kopioimista: ohjelmakansio, jossa on Bs1A.cfg ja raporttimallisi, sekä Documents\BalSoft\Bs1A, jossa on jokainen koskaan tallentamasi tasapainotusistunto. Mitään ei tarvitse deaktivoida, siirtää tai lisensoida uudelleen.

Laitteen yhdistäminen ja laiteohjelmistovaatimus 5.5.0

Liitä tärinäanturit koteloon merkittyihin kanavaliittimiin Ch-1–Ch-4 — Balanset-1A:ssa niitä on kaksi, Balanset-4A:ssa neljä — ja lasertakometri Tacho-liittimeen. Kotelon vanhemmissa versioissa samat tulot on merkitty X1 ja X2 tärinälle sekä X3 takometrille, joten älä hämmästy, jos laitteesi merkinnät poikkeavat tästä. Kiinnitä tärinäanturit tasapainotettavan roottorin laakerikannattimiin, liimaa heijastava merkki roottoriin ja liitä USB-moduuli tietokoneeseen USB-kaapelilla. Järjestyksellä ei ole väliä, koska laite otetaan käyttöön milloin tahansa, myös ohjelman ollessa jo käynnissä.

Yksi yksityiskohta aiheuttaa enemmän tukipyyntöjä kuin mikään muu: takometri saa virtansa omasta kaapelistaan laitteelta eikä tarvitse paristoja, joten paristokotelon kantta ei ole syytä avata. Kun olet liittänyt sen, paina anturista ensin ON ja sitten AUTO, jolloin lasersäteen pitäisi syttyä.

Erillistä Connect-painiketta ei ole

Ohjelma tarkistaa COM-portit itsenäisesti noin 1,5 sekunnin välein, löytää laitteen ja kysyy sen laiteohjelmiston version. Löydetty portti muistetaan, joten seuraava käynnistys yhdistää nopeammin. Toisen ohjelman avoinna pitämä portti ei pysäytä tarkistusta — jäljellä olevat portit tarkistetaan silti, ja varattu portti yritetään uudelleen myöhemmällä kierroksella — eikä vieressä olevan portin vieras Arduino-kortti myöskään estä hakua. Windows 10:ssä ja Windows 11:ssä COM-portin ajuri asentuu automaattisesti; Laitehallinnassa laite näkyy COM-porttina nimellä “Arduino Due”. USB-tilarivin napsauttaminen pakottaa välittömän haun sen sijaan, että odotettaisiin seuraavaa kierrosta.

Mitä USB-tilarivi kertoo

Tilarivin teksti	Väri	Mitä se tarkoittaa
“USB module found on” sekä portin numero	Vihreä	Laite on liitetty ja vastaa
“USB module not connected”	Vilkkuva keltaoranssi	Laitetta ei löydy, ja taustahaku on käynnissä
“USB module disconnected”	Oranssi	Kaapeli on irrotettu, ja ohjelma odottaa laitteen palaamista
“USB module on COM4 – not responding”	Oranssi	COM-portti on olemassa, mutta laiteohjelmisto ei vastaa, yleensä koska toinen ohjelma pitää porttia varattuna
“Firmware not supported on COM4”	Oranssi punaisella tekstillä	Laite vastaa, mutta sen laiteohjelmisto on vanhempi kuin 5.5.0, ja mittaukset on estetty

Malli, portti ja laiteohjelmisto näkyvät aina ruudulla

Tilarivin vieressä ohjelma tulostaa laitteen laiteohjelmiston tiedot rivinä, kuten firmware ver.5.5.0 2ch. Numero on laitteen sisällä olevan ohjelman versio, ja 2ch tai 4ch on kanavien määrä, jonka perusteella ohjelmisto tietää, näyttääkö se kanavat Ch-3 ja Ch-4 ja kuinka monta korjaustasoa se sallii. Samat kolme tietoa — malli, COM-portti ja laiteohjelmisto — toistuvat jokaisen ikkunan otsikkopalkissa, esimerkiksi Balanset-1A on COM4 (firmware ver.5.5.0 2ch), joten työn aikana otettu kuvakaappaus kertoo aina oman alkuperänsä. Ikkuna “F1 – About” lisää laitteen sarjanumeron, joka näkyy nimellä Device UID.

Laiteohjelmisto 5.5.0 tai uudempi vaaditaan

Tämä ohjelmaversio mittaa vain laiteohjelmistolla 5.5.0 ja uudemmilla. Vanhempia laiteohjelmistoja ei tueta, ja tämä koskee sekä vanhaa 4.10.x-sarjaa että väliversioita 5.0.x–5.4.x — laite, joka mittasi eilen laiteohjelmistolla 5.2.0, hylätään, kunnes se päivitetään. Hylkäys on selkeästi ilmoitettu, ei hiljainen. Laite tunnistetaan silti, ja sen COM-portti pidetään tarkoituksella sille varattuna, koska sisäänrakennettu päivitystoiminto tarvitsee juuri sitä porttia. Tilarivi muuttuu oranssiksi punaisella tekstillä “Firmware not supported on COMx”, sen alla oleva laiteohjelmiston versio näytetään punaisella, ja kerran kutakin portin ja laiteohjelmistoversion yhdistelmää kohden ohjelma kysyy “Update the device firmware now?”. Vastaa “Yes”, jolloin ikkuna “Updates” avautuu. Kunnes laiteohjelmisto on päivitetty, tilapainikkeet toimivat edelleen ja ikkunat avautuvat edelleen, mutta Vibration Meterin ja Analyzerin reaaliaikaiset tietovirrat eivät käynnisty, eikä tasapainotusajoa hyväksytä.

Yksi seuraus on syytä sanoa suoraan, koska se koskee tietoja, joita sinulla saattaa jo olla: laiteohjelmiston 5.x-sarjaa vanhemmalla versiolla tehtyjä arkistotietueita tämä versio ei enää voi lukea oikein. Tiedostot ovat ehjiä, mutta tasot näytetään 16 kertaa liian pieninä ja eri taajuusasteikolla, joten tällaista tietuetta ei saa käsitellä mittauksena. Mittaa kone uudelleen nykyisellä laiteohjelmistolla tai avaa vanha tietue ohjelman vanhemmalla versiolla.

Laiteohjelmiston päivittäminen ohjelmasta käsin

Laiteohjelmisto päivitetään sovelluksen sisältä ilman kolmannen osapuolen ohjelmointityökalua: avaa “F1 – About”, paina “Updates…” ja käytä lohkoa “Firmware”. Ohjelma lataa valitun kanavan mukaisen version, tarkistaa sen tarkistussumman ja ohjelmoi laitteen; koko toimenpide kestää 15–30 sekuntia, ja painikkeen alla oleva lokikenttä näyttää edistymisen muodossa “Downloading… NN%”, jonka jälkeen tulevat ohjelmointityökalun viestit. Älä irrota laitetta toimenpiteen aikana. Kun se valmistuu, näkyviin tulee “Firmware updated successfully.”, ja yhteys palautuu automaattisesti — kaapelia ei tarvitse irrottaa eikä ohjelmaa käynnistää uudelleen, koska laite tunnistetaan heti uudelleen ja uusi versio näkyy kaikkien avoinna olevien ikkunoiden otsikoissa. Kanavien määrä luetaan samalla uudelleen, koska laiteohjelmistopäivitys voi muuttaa sitä. Jos edellinen yritys keskeytyi ja laite on jumissa käynnistyslataimessa, ikkuna tunnistaa tämän tilan ja ilmoittaa “Bootloader detected (no firmware)”, ja laitteen ohjelmoiminen uudelleen on tavanomainen tapa palautua tilanteesta.

Kaapelin irtoaminen ei ole kaatuminen

USB-kaapelin irrottaminen kesken työn käsitellään ilman estäviä valintaikkunoita. Tilarivi vaihtuu tekstiksi “USB module disconnected”, käynnissä oleva mittaus päättyy siististi ja kirjoittaa istuntolokiin tekstin “ERROR: USB cable disconnected. Check USB connection.”, ja mittausikkunaan ilmestyy punainen kuvateksti “USB disconnected”. Taustahaku jatkuu käynnissä, joten kaapelin kytkeminen takaisin palauttaa yhteyden itsestään, ja Vibration Meterissä tai Analyzerissä käynnissä ollut reaaliaikainen tietovirta käynnistyy automaattisesti uudelleen avaamatta ikkunaa uudelleen. Vain keskeneräinen F9-tallennus on käynnistettävä uudelleen.

Ohjelmapäivitykset ja tuki

Ohjelma voi pitää itsensä ajan tasalla, ja se kertoo, mitä se tekee. Se tarkistaa uudet versiot palvelimelta updates.vibromera.com pelkän HTTPS-yhteyden kautta, taustalla käynnistyksen yhteydessä ja uudelleen, kun avaat ikkunan “About”, ja tulos välimuistetaan 24 tunniksi, jotta palvelinta ei kutsuta toistuvasti. Kun kanavallasi on saatavilla uudempi versio, pääikkunan oikeaan alakulmaan ilmestyy linkki “New version available”; kun päivitystä ei ole, kyseinen kulma on yksinkertaisesti tyhjä. Automaattisen tarkistuksen voi poistaa kokonaan käytöstä valintaruudulla “Check for updates automatically” ikkunassa “Updates”, ja kun se on pois päältä, ohjelma ei ota lainkaan yhteyttä palvelimeen.

Palvelimen tilanilmaisimet ikkunassa “About”

Rivi ikkunassa “About”	Merkitys
“Connected” tai “Offline”	Onko päivityspalvelin tavoitettavissa; tarkistuksen aikana näkyy “Checking server…”
“Update available: X.Y.Z”	Uusi versio on saatavilla; avaa asennusikkuna napsauttamalla riviä
“Up to date”	Uusin versio on asennettu; napsautus toistaa tarkistuksen heti ohittaen 24 tunnin välimuistin
“Update check failed”	Palvelin ei ole tavoitettavissa; työkaluvihje selittää syyn, ja napsautus yrittää uudelleen

Päivityksen asentaminen

Linkin napsauttaminen avaa ikkunan “Update available”, jossa näkyvät uuden version numero, “Current version”, julkaisupäivä, latauksen koko ja julkaisutiedot. “Install now” käynnistää toimenpiteen ja “Later” lykkää sitä. Ohjelma lataa paketin, tarkistaa sen eheyden SHA-256-tarkistussummalla, sulkeutuu itse ja siirtää asennuksen apuohjelmalle BsUpdater.exe, joka ilmoittaa vaiheensa ja reaaliaikaisen tiedostolaskurin, kuten “Extracting… 1234 / 3288”, työn edetessä. Apuohjelma korvaa sitten tiedostot ja käynnistää uuden version, joka näyttää lyhyen ilmoituksen asennetusta versiosta. Jos lataus epäonnistuu, ikkuna pysyy toimivana ja näyttää tekstin “Download failed:” sekä syyn, jotta voit korjata ongelman ja yrittää uudelleen.

Päivitys ei koske tietojasi. Tiedostossa Bs1A.cfg olevat asetukset säilyvät, tasapainotusarkisto säilyy, koska se sijaitsee käyttäjän Documents-kansiossa, ja muokkaamasi raporttimallit tallennetaan uusien rinnalle nimillä muotoa name.user-*.htm, ja ohjelma luettelee ne päivityksen jälkeen. Huomaa, ettei näitä tallennettuja muokkauksia yhdistetä uuteen malliin automaattisesti, joten yrityksen kirjelomake on siirrettävä käsin.

Myös palautus on sisäänrakennettu. Ennen minkään korvaamista apuohjelma tallentaa varmuuskopion edellisestä versiosta kansioon bin\updates. Sähkökatkon keskeyttämä päivitys joko viedään loppuun tai siivotaan seuraavalla käynnistyskerralla, ja viimeisenä keinona bin\BsUpdater.exe voidaan ajaa käsin edellisen version palauttamiseksi. Voit myös milloin tahansa palata tietoisesti taaksepäin painikkeella “Roll back” ikkunassa “Updates”, joka pyytää vahvistuksen ennen toimintaa. Windows pyytää UAC-vahvistuksen vain silloin, kun nykyinen käyttäjä ei voi kirjoittaa asennuskansioon, kuten Program Files; siirrettävä asennus tai Documents-kansion alla oleva asennus päivittyy ilman kehotetta. Ja jos sattumalta käynnistät ohjelman apuohjelman ollessa käynnissä, käynnistys evätään ikkunalla, jonka otsikko on “Update in progress” — tämä on normaalia, eikä seuraava käynnistys tulkitse sitä epänormaaliksi sulkeutumiseksi.

Päivityskanavat

Luettelo “Update channel:”, joka on yhteinen ohjelmalle ja laiteohjelmistolle

Kanava	Mitä se tarjoaa
“Stable”	Testatut versiot; oletus ja suositeltu valinta tuotantokäyttöön
“Latest”	Uusin virallinen julkaisu
“Experimental”	Esikatseluversiot, joihin liittyy nimenomainen varoitus mahdollisesta epävakaudesta
“Legacy”	Kiinnitetty vanhempi ohjelmaversio vanhemmalle laitteistolle; laiteohjelmistolohko näyttää tekstin “No build on this channel”

Ongelmasta ilmoittaminen suoraan ohjelmasta

Tuki ei ole sähköpostiosoite, johon kuvaus pitää kirjoittaa muistin varassa. Avaa “F1 – About”, paina “Report a problem…”, ja ikkuna “Send report to Vibromera support” kerää teknisen taustatiedon puolestasi. Lisää kommentti kenttään “Comment (optional):”, liitä kuvakaappauksia kohdalla “Attach screenshots…” muodoissa PNG, JPG, BMP tai GIF, yhteensä enintään 25 MB, ja päätä, otatko mukaan “Attach full log (bs1a.log + rotated)”. Tavallisessa ilmoituksessa tämä valintaruutu on oletuksena päällä ja kannattaa jättää siihen, koska loki lyhentää vianmääritystä; epäonnistunutta päivitystä koskevassa valituksessa se on käytännössä pakollinen, koska vain kyseinen arkisto sisältää päivitysapuohjelman oman lokin. Minkä tahansa ikkunan nopea kuvakaappaus on yhden näppäimen päässä: F12 tallentaa PNG-tiedoston kansioon Documents\Bs1A\Screenshots.

Jos edellinen istunto päättyi epänormaalisti, seuraava käynnistys tarjoutuu lähettämään raportin, jossa palvelukommentti on jo valmiiksi täytetty, ja tällaisessa kaatumisraportissa täyden lokin valintaruutu on oletuksena pois päältä, jotta voit itse päättää. Kesken jäänyt tasapainotustyö ei tällöin katoa, koska istunto tallentuu automaattisesti jokaisessa vaiheessa ja ohjelma tarjoutuu palauttamaan sen. Jos palvelinta ei tavoiteta, ohjelma tarjoutuu tallentamaan raportin support-report-tiedostona, jonka nimessä on aikaleima, ja avaa Resurssienhallinnan kyseisen tiedoston kohdalla, jotta sen voi lähettää mitä tahansa muuta reittiä. Myyntiä edeltävät kysymykset ja yhteensopivuuskysymykset voi myös osoittaa suoraan henkilölle WhatsAppin kautta, osoitteessa https://wa.me/37258364849.

Offline-käyttö ja mitä tietoa lähtee tietokoneeltasi

Balanset-ohjelmisto on paikallinen Windows-ohjelma, joka keskustelee USB-laitteen kanssa. Sen takana ei ole pilvipalvelua, ei tiliä luotavaksi, ei lisenssipalvelinta tavoitettavaksi eikä tilausta uusittavaksi. Tärinän mittaaminen, tasapainotustyön suorittaminen, korjauspainojen laskeminen, tuloksen tarkistaminen standardia ISO 1940 vasten ja HTML-pöytäkirjan tuottaminen tapahtuvat kaikki edessäsi olevalla kannettavalla, ja jokainen niistä toimii, vaikka verkkokaapeli olisi irti ja Wi-Fi pois päältä. Tällä on merkitystä paikoissa, joihin nämä laitteet todella viedään: laivan konehuoneessa, kaivoksessa, sementtitehtaassa, paperitehtaassa, kohteessa, jossa käytäntö kieltää ulkopuolisen kannettavan liittämisen laitosverkkoon kokonaan.

Vain kaksi asiaa käyttää koskaan internetyhteyttä, ja molemmat ovat valinnaisia, ja molemmat menevät osoitteeseen updates.vibromera.com pelkän HTTPS-yhteyden kautta. Ensimmäinen on päivitystarkistus, jonka voi kytkeä pois päältä valinnalla “Check for updates automatically”, minkä jälkeen ohjelma lakkaa ottamasta yhteyttä palvelimeen. Toinen on tukiraportti, joka lähetetään vain silloin, kun itse painat “Send”, ja joka vaatii ohjelman mukana asennetun käyttöoikeustunnistetiedoston. Mitään ei lähetetä taustalla näiden kahden reitin ulkopuolella.

Kun lähetät tukiraportin, sen sisältö ei ole arvoitus. Ikkuna luettelee ne, ja painike “Show payload preview” näyttää tarkan sisällön ennen kuin mitään lähetetään: ohjelman version, laiteohjelmiston version ja laitteen UID:n; järjestelmätiedot, kuten käyttöjärjestelmän, kielen, DPI:n, näytöt, suorittimen, muistin ja levyn kuormituksen sekä COM-porttien luettelon; enintään 50 KB viimeaikaisia diagnostiikkalokirivejä, mukaan lukien viimeaikaiset toimintosi sovelluksessa; kommenttisi; ja liittämäsi tiedostot. Käyttöohje ilmaisee rajan selkeästi, ja niin teemme mekin: istuntotiedostoja ja mittaustuloksia ei sisällytetä raporttiin. Asiakkaidesi koneet, roottorien nimet, tärinätasot ja tasapainotuspöytäkirjat pysyvät omalla levylläsi, ellet itse valitse liittää niitä.

Sama periaate näkyy siinä, miten ohjelma tallentaa tietonsa. Asetukset ovat luettava INI-tiedosto rekisteriavainten sijaan. Arkisto ja raportit ovat tavallisia tiedostoja kansiossa Documents\BalSoft\Bs1A, jotka voi varmuuskopioida, kopioida toiselle tietokoneelle tai antaa asiakkaalle. Raportit ovat UTF-8-muotoista HTML:ää, joka avautuu missä tahansa selaimessa millä tahansa käyttöjärjestelmällä. Route Inspection -tiedostot ovat tavallisia tiedostoja, jotka kirjoitetaan SI-yksiköissä desimaalipisteellä Windowsin aluekohtaisesta muodosta riippumatta, joten saksalaisella kannettavalla tallennettu reitti näkyy oikein myös turkkilaisella. Sinun ja omien mittaustesi välissä ei ole omistusoikeudellista säiliömuotoa.

Usein kysytyt kysymykset

Myydäänkö ohjelmisto erikseen, vai sisältyykö se laitteeseen?

Ohjelmisto on osa sarjaa eikä sitä myydä erikseen. Balanset-1A maksaa EUR 1,975 ja Balanset-4A maksaa EUR 6,803, ja molempiin sisältyy sama Windows-ohjelma sekä päivitykset valmistajan päivityspalvelimelta. Tilausta tai käyttäjäkohtaista lisenssiä ei tarvitse uusia.

Mitä laiteohjelmiston versiota tämä ohjelmistoversio vaatii laitteelta?

Laiteohjelmisto 5.5.0 tai uudempi. Laiteohjelmistolla 4.10.x sekä väliversioilla 5.0.x–5.4.x laite tunnistetaan edelleen ja sen COM-portti pysyy näkyvissä, mutta mittausta ei käynnisty ja tasapainotusajot hylätään. Tilarivillä lukee Firmware not supported on COMx, ja laiteohjelmiston voi päivittää ohjelman sisältä 15–30 sekunnissa.

Voiko ohjelmisto tasapainottaa 3 tai 4 korjaustasossa?

Kyllä, mutta vain kahdella ehdolla: Balancing form -asetuksen on oltava Modern välilehdellä F4 – Settings, ja laitteen on oltava 4-kanavainen Balanset-4A. Korjaustasojen enimmäismäärä vastaa tärinäkanavien määrää, joten 2-kanavainen Balanset-1A tasapainottaa 1 tai 2 tasossa. Classic form tukee molemmissa tapauksissa 1:tä ja 2:ta tasoa.

Tarvitseeko ohjelmisto internetyhteyttä tai pilvitiliä?

Ei. Se on tavallinen paikallinen Windows-ohjelma, joka lukee laitetta USB COM -portin kautta, ja kaikki mittaus, laskenta, arkistointi ja raportointi toimivat täysin offline-tilassa ilman rekisteröitymistä. Internetyhteyttä käytetään vain kahteen valinnaiseen asiaan: ohjelmapäivitysten tarkistamiseen HTTPS-yhteyden kautta ja tukiraportin lähettämiseen, jos niin haluat.

Mitä kieliä käyttöliittymä tukee?

Käyttöliittymä ja käyttöohje ovat saatavilla 27 kielellä, jotka valitaan kieliluettelosta välilehdellä F4 – Settings. Kielen vaihtaminen vaatii ohjelman uudelleenkäynnistyksen. Yksikkötunnukset, kuten g, g*mm, mm/s ja RPM, sekä standardimerkinnät, kuten ISO 1940, säilyvät vakiomuodossaan kaikilla kielillä.

Mitä sarjaan sisältyy ohjelmiston lisäksi?

Balanset-1A- tai Balanset-4A-USB-moduuli, yksi tärinäanturi (kiihtyvyysanturi) kutakin tärinäkanavaa kohti, laseroptinen takoanturi, USB-kaapeli ja anturikaapelit, käyttöohje sekä Balanset-ohjelma. Takoanturi saa virtansa laitteesta kaapelin kautta, joten se ei tarvitse paristoja.

Kun tasapainotan saman roottorin uudelleen, täytyykö koeajot toistaa?

Ei. Vaikutuskertoimet tallennetaan arkistoon automaattisesti, ja niiden lataaminen komennolla F5 – Apply coefficients tai tasapainotusikkunan sisällä olevalla Load Coefficients -toiminnolla palauttaa kertoimet, koepainot, säteet, kiinteiden asentojen määrän ja toleranssin. Tämän jälkeen mitataan vain Run 0, ja korjaus lasketaan välittömästi. Tallennetut kertoimet ovat voimassa samalle koneelle ja roottorityypille muuttumattomilla anturien sijainneilla ja käyntitilalla, joten merkitse koepainon sijainti roottoriin ensimmäisen työn aikana.

Mitkä ovat tietokoneen vaatimukset, ja tarvitsenko pääkäyttäjän oikeudet?

Windows 7, 8, 10 tai 11, 32-bittinen tai 64-bittinen, yksi vapaa USB-portti, noin 150 MB vapaata levytilaa ja vähintään 1024×768-näyttö, ja 1366×768 tai suurempi on suositeltava. Asennus ei vaadi järjestelmänvalvojan oikeuksia, ja siirrettävän kopion voi yksinkertaisesti purkaa, kunhan sitä ei sijoiteta kansioon Program Files. Asetukset säilytetään Bs1A.cfg-tiedostossa Windowsin rekisterin sijaan.

Ovatko Route Inspection ja Bump test valmiita tuotantokäyttöön?

Molemmat on merkitty käyttöohjeessa kokeellisiksi, ja ne ovat oletuksena pois päältä; ne otetaan käyttöön välilehdellä F4 – Settings. Ne ovat käytettävissä ja dokumentoituja, mutta niitä tulisi pitää koekäytössä olevina ominaisuuksina, ei kypsinä moduuleina. Erityisesti Route Inspection -ennuste on suoraviivainen ekstrapolointi muutaman viimeisimmän käynnin perusteella, ja käyttöohjeessa se kuvataan karkeaksi arvioksi huollon suunnittelua varten, ei taatuksi vika-ajankohdaksi.

Missä muodoissa voin viedä raportin, ja miksi PDF-vienti epäonnistuu joillakin koneilla?

Raportit voi viedä muotoihin PDF, HTML yhtenä tiedostona, HTML kuvakansion kanssa, RTF ja RVF, ja HTML-tiedostot ovat UTF-8-muodossa, joten ne avautuvat missä tahansa selaimessa millä tahansa järjestelmällä. PDF-vienti edellyttää, että koneeseen on asennettu vähintään yksi Windows-tulostin, koska tulostinajuria käytetään vain sivun asettelun laskemiseen; jos koneessa ei ole lainkaan tulostinta, ota käyttöön Microsoft Print to PDF, niin vienti toimii.
