การถ่วงสมดุลภาคสนามด้วย Balanset-1A ทีละขั้นตอน: คู่มือฉบับสมบูรณ์

ฉบับขยายของคู่มือฉบับย่อ เพิ่มเนื้อหาที่คำแนะนำแบบสั้นไม่ได้กล่าวถึง: เทคนิคและกฎเกณฑ์ที่ Nikolai อธิบายให้ลูกค้าฟังซ้ำแล้วซ้ำเล่าในการสนทนา (ประมาณ 650 บทสนทนาสนับสนุน) รวมทั้งขั้นตอนที่แน่นอนจาก คู่มือซอฟต์แวร์ฉบับทางการ (ทั้งสองรุ่น — 2.2.x และ 2.3.x) เขียนขึ้นให้ครบถ้วนและเข้าใจง่ายที่สุดเท่าที่จะทำได้: คุณสามารถอ่านคู่มือนี้ตั้งแต่ต้นจนจบเหมือนตำราเรียน หรือเปิดอ่านเฉพาะบทที่ต้องการเหมือนหนังสืออ้างอิงก็ได้

1–2 ระนาบ
กฎครึ่งหนึ่ง
จุดอ้างอิงมุมที่ไม่มีข้อผิดพลาด
~40 ปัญหาพร้อมวิธีแก้
เครื่องจักรทั่วไป
ISO 1940 · ISO 10816/20816

สิ่งสำคัญที่สุด — แปดกฎที่ตัดสินทุกอย่าง

หากคุณจำได้เพียงเท่านี้ งานถ่วงสมดุลส่วนใหญ่ก็จะสำเร็จ

1เรื่องกลไกก่อน การถ่วงสมดุลทีหลัง

จากประสบการณ์ของ Nikolai กรณี “บาลานซ์ไม่ได้” 50–90% มีสาเหตุจากตลับลูกปืน รอยร้าว หรือเรโซแนนซ์ — ไม่ใช่ความไม่สมดุล ให้ถอดสายพานออก โยกเพลาด้วยชะแลงในสองทิศทาง ตรวจสอบรอยเชื่อม ขันน็อตให้แน่น แม้ตลับลูกปืนจะหลวมเพียงเล็กน้อยก็ทำให้การบาลานซ์เป็นไปไม่ได้เลย

2กฎครึ่งหนึ่ง

อย่าติดตั้งมวลเต็มตามที่เครื่องมือคำนวณได้ในครั้งเดียวเด็ดขาด ให้ติดตั้งครึ่งหนึ่ง (หนึ่งในสามบนโรเตอร์ที่เกือบสมดุลแล้ว) ทำการรัน trim แล้วสังเกตการตอบสนอง เครื่องจักรจริงไม่เป็นเชิงเส้น — มวลเต็มมักชดเชยเกินและพลิกมุม 180°

3ศูนย์องศาคือจุดของน้ำหนักทดลอง

The correction weight angle is measured from the spot where that plane’s trial weight was installed, in the direction of rotor rotation. Not from the reflective mark! This is the number one beginner mistake. Each plane has its own zero.

4น้ำหนักทดลองต้อง “ทำให้ค่าที่อ่านได้เปลี่ยน”

การรันทดลองที่ถูกต้องจะเปลี่ยนแอมพลิจูด 1× ไป 20–30% หรือเฟส 20–30° หากเปลี่ยนน้อยกว่านี้ เครื่องมือจะไม่มีข้อมูลเพียงพอ — การคำนวณจะไร้ค่า: ให้เพิ่มน้ำหนักและทำซ้ำ การเปลี่ยนแปลงมากกว่าสองเท่าก็ไม่ดีเช่นกัน

5ก่อนอื่น หนึ่งนาทีใน Vibration Meter

ก่อนบาลานซ์ ให้เปิด Vibration Meter (F5) แล้วสังเกต: แอมพลิจูดและเฟสต้องคงที่ซ้ำได้ (ความกระจัดกระจายไม่เกิน 10–15% เฟสไม่เกิน 10°) ค่าที่ “กระจัดกระจาย” เป็นสัญญาณของเรโซแนนซ์หรือปัญหาทางกลไก: อย่าบาลานซ์

6คุณไม่สามารถถ่วงสมดุลที่จุดสั่นพ้องได้

การกระโดดของค่าการสั่นสะเทือนอย่างรุนแรงเมื่อความเร็วเปลี่ยนแค่ 100–200 rpm การพลิกเฟสประมาณ 180° น้ำหนักแก้ไขที่ “วนไปวนมา” เป็นวงกลม — นั่นคือเรโซแนนซ์ ให้หาด้วยกราฟ run-down หรือการทดสอบกระแทก (bump test) แล้วบาลานซ์บน “ที่ราบสูง” ของกราฟด้วยระยะห่างความเร็ว 20–30%

7อย่าเปลี่ยนสภาวะการทำงานจนกว่างานจะเสร็จ

ความเร็ว ตำแหน่งของเซนเซอร์ ทาโคมิเตอร์ และเครื่องหมาย ความตึงของสายพาน — ทุกอย่างต้องเหมือนกันในทุกการวัด หากมีสิ่งใดเปลี่ยนแปลงแม้เพียงเล็กน้อย (แม้แต่ความแข็งหลังการเชื่อม) ให้เริ่มขั้นตอนใหม่จาก Run 0 และน้ำหนักทดลอง

8รู้ว่าเมื่อไรควรหยุด

การวนซ้ำแบบตกแต่งละเอียด (Trim) ไม่มีวันจบสิ้น — เครื่องมือจะแนะนำน้ำหนักเล็กน้อยเพิ่มอีกเสมอ เกณฑ์อ้างอิง: ต่ำกว่า ~5 mm/s ถือเป็นผลลัพธ์ภาคสนามที่ดี ต่ำกว่า 2 mm/s เหรียญตั้งอยู่บนขอบได้ เครื่องจักรที่สภาพดีจะบาลานซ์เสร็จใน 4–5 ครั้ง หากทำหลายครั้งแล้วไม่ได้ผล ให้หาสาเหตุทางกลไก

ℹ

วิธีใช้คู่มือนี้ หากนี่เป็นงานถ่วงสมดุลครั้งแรกของคุณ ให้อ่านทุกหัวข้อตามลำดับ — ใช้เวลาประมาณหนึ่งชั่วโมง แต่จะช่วยประหยัดเวลาได้ทั้งวันในภาคสนาม หากคุณคุ้นเคยกับเครื่องมือนี้อยู่แล้ว ให้เก็บ “การแก้ปัญหา” และ “เครื่องจักร” หัวข้อและรายการตรวจสอบไว้ใกล้มือ เครื่องหมายถูกในรายการตรวจสอบจะคงอยู่เมื่อปิดแล้วเปิดไฟล์ใหม่

หลักการทำงาน — ทฤษฎีแบบเข้าใจง่าย

ทฤษฎีห้านาทีที่อธิบาย “ความแปลก” ทุกอย่างของขั้นตอนนี้ได้

ความไม่สมดุลคืออะไร

โรเตอร์ในอุดมคติมีมวลกระจายสม่ำเสมอ และจุดศูนย์ถ่วงอยู่บนแกนหมุนพอดี แต่โรเตอร์จริงมี “จุดหนัก” เสมอ: รอยเชื่อมพอกเนื้อ การสึกหรอ คราบสกปรกเกาะตัว ความคลาดเคลื่อนจากการผลิต เมื่อโรเตอร์หมุน มวลส่วนเกินนี้จะดึงมันไปทางด้านของตัวเอง — หนึ่งครั้งต่อรอบ ผลลัพธ์คือการสั่นสะเทือนที่ความถี่การหมุนพอดี เรียกว่า องค์ประกอบ 1× (“วัน-เอ็กซ์”), หรือ การสั่นสะเทือนต่อการหมุนหนึ่งรอบ. หน้าที่ของการถ่วงสมดุลคือการเพิ่ม (หรือลด) น้ำหนักถ่วงเพื่อชดเชยจุดหนัก

f_1× = n60 Hz
n — ความเร็วรอบ, rpm ตัวอย่าง: 1,500 rpm → 1× = 25 Hz แรงจากความไม่สมดุลเพิ่มขึ้นตาม สี่เหลี่ยม ของความเร็วรอบ: ที่ 3,000 rpm จุดหนักเดียวกันจะสั่นแรงกว่าที่ 1,500 rpm ถึงสี่เท่า

ตัวเลขสามค่าบนหน้าจอ: V1s, V1o และ F1

การอ่าน	คือค่าอะไร	มีไว้เพื่ออะไร
V1s / V2s — การสั่นสะเทือนโดยรวม	ระดับการสั่นสะเทือนโดยรวม (RMS) ตลอดช่วงความถี่ทั้งหมด หน่วย mm/s ครอบคลุมทุกสาเหตุพร้อมกัน: ความไม่สมดุล ตลับลูกปืน ความไม่ตรงแนวเพลา สายพาน สัญญาณรบกวน	ประเมินสภาพโดยรวมของเครื่องจักรและเทียบกับขีดจำกัดตามมาตรฐาน ISO 10816/20816
V1o / V2o — องค์ประกอบ 1×	การสั่นสะเทือนที่ความถี่การหมุนของโรเตอร์โดยเฉพาะ หน่วย mm/s นี่คือสิ่งที่ความไม่สมดุลก่อให้เกิดขึ้นโดยตรง	พารามิเตอร์หลักของการถ่วงสมดุล: เครื่องมือคำนวณน้ำหนักถ่วงจากแอมพลิจูดและเฟสของ 1×
F1 / F2 — เฟส 1×	มุมของเวกเตอร์การสั่นสะเทือนเทียบกับเครื่องหมายสะท้อนแสงที่แทโคมิเตอร์มองเห็น	บอกคุณว่า โดยที่ จุดหนักกำลังดึง ไม่ใช่แค่ รุนแรงเพียงใด.

ℹ

การตรวจสอบด่วน: เปรียบเทียบ Vo กับ Vs องค์ประกอบ 1× ไม่สามารถมีค่ามากกว่าการสั่นสะเทือนโดยรวมได้ตามหลักฟิสิกส์ หาก Vo ≈ Vs แสดงว่าการสั่นสะเทือนเกือบทั้งหมดมาจากความไม่สมดุล และการบาลานซ์จะช่วยได้ หาก Vo น้อยกว่า Vs อย่างเห็นได้ชัด (เช่น V1s = 12 mm/s แต่ V1o = 1 mm/s) แสดงว่าไม่ใช่โรเตอร์ที่สั่น: พลังงานอยู่ในฮาร์มอนิกและสัญญาณรบกวน (ตลับลูกปืน การเยื้องศูนย์ ความหลวม) และการบาลานซ์จะไร้ประโยชน์จนกว่าจะพบสาเหตุที่แท้จริง ตรวจสอบ สเปกตรัม.

“การสั่นสะเทือนกับความไม่สมดุลเป็นคนละเรื่องกัน อาจมีความไม่สมดุลโดยไม่มีการสั่นสะเทือน (บนฐานที่แข็ง) และมีการสั่นสะเทือนโดยไม่มีความไม่สมดุล (จากรูปทรง อากาศพลศาสตร์ ตลับลูกปืน) การบาลานซ์แก้ได้แค่องค์ประกอบ 1× เท่านั้น”— จากการสนทนาของ Nikolai กับลูกค้า

วิธีค่าสัมประสิทธิ์อิทธิพล — เหตุใดจึงต้องใช้น้ำหนักทดลอง

เครื่องมือไม่รู้อะไรเกี่ยวกับเครื่องจักรของคุณเลย: ไม่รู้ทั้งมวลของโรเตอร์ ความแข็งของฐานรองตลับลูกปืน หรือผลของสายพานและโครง ดังนั้นจึงไม่สามารถคำนวณน้ำหนักจากค่าการสั่นสะเทือนเริ่มต้นเพียงอย่างเดียวได้ ขั้นตอนถูกออกแบบมาเป็น “คำถามที่ถามเครื่องจักร”:

Run 0 — วัดเวกเตอร์การสั่นสะเทือนเริ่มต้น (แอมพลิจูดและเฟส) โดยยังไม่มีน้ำหนักถ่วง
Run 1 — ติดตั้ง น้ำหนักทดลอง ที่มีมวลทราบค่า ในตำแหน่งที่ทราบ แล้ววัด เวกเตอร์เปลี่ยนไปอย่างไร. นี่คือ “คำถาม”: ระบบตอบว่ามันไวต่อน้ำหนักถ่วงแค่ไหน และเฟสเลื่อนไปทางใด คำตอบนี้เรียกว่า ค่าสัมประสิทธิ์อิทธิพล.
ส่วนที่เหลือเป็นแค่การคำนวณ: เมื่อรู้การตอบสนองต่อน้ำหนักที่ทราบค่าแล้ว เครื่องมือจะคำนวณว่าต้องใช้น้ำหนักเท่าใด และที่มุมใด จึงจะชดเชยเวกเตอร์เริ่มต้นได้พอดี

“เครื่องมือไม่รู้ว่ากำลังถ่วงสมดุลอะไรอยู่ มันรู้เพียงสามอย่างเท่านั้น: มวลของน้ำหนักทดลอง ความเร็วรอบ และการสั่นสะเทือนเปลี่ยนไปอย่างไร”— คำอธิบายของ Nikolai (แชท Damian)

เหตุใดจึงไม่สำเร็จ “ในครั้งเดียว” — ความไม่เป็นเชิงเส้น

การคำนวณของเครื่องมือตั้งอยู่บนสมมติฐานว่าระบบเป็นเชิงเส้น: เพิ่มมวลเป็นสองเท่า การสั่นสะเทือนก็เปลี่ยนเป็นสองเท่า แต่เครื่องจักรจริงไม่เป็นเชิงเส้น: มีความหลวม ความยืดหยุ่นของฐานรอง แรงเสียดทาน อากาศพลศาสตร์ พูดง่ายๆ ตามคำของ Nikolai: คุณเพิ่ม 100 g การสั่นสะเทือนเพิ่มขึ้น 10 mm/s เพิ่มอีก 100 g ตามการคำนวณควรจะเป็น +20 แต่จริงๆ ออกมาเป็น +34 หรือ +14 เครื่องมือลากเส้นตรง แต่ความเป็นจริงคือเส้นโค้ง

ผลที่ตามมาในทางปฏิบัติมีสองอย่าง:

“กฎครึ่งหนึ่ง”: ติดตั้งมวล 1/2 ของค่าที่คำนวณได้ แล้วตรวจสอบด้วย trim run หากค่าลดลงเหลือครึ่งหนึ่งพอดี แสดงว่าระบบเป็นเชิงเส้น (linear) — ให้เพิ่มส่วนที่เหลือได้เลย หากค่า “เบี่ยงเบน” ให้ปรับทีละขั้นเป็นเศษส่วน (รายละเอียดใน “การถ่วงสมดุล” หัวข้อ)
การถ่วงสมดุลเป็นกระบวนการทำซ้ำ, ไม่ใช่การยิงแม่นครั้งเดียว การรัน trim สองหรือสามครั้งถือเป็นเรื่องปกติ ไม่ใช่สัญญาณว่ามีอะไรผิดพลาด

“การถ่วงสมดุลไม่ใช่การยิงแม่นครั้งเดียว แต่เป็นกระบวนการทำซ้ำ” ลูกค้าตอบว่า: “ควรพิมพ์ประโยคนี้ติดไว้ในกล่องเครื่องมือทุกเครื่อง”— แชทของ Sylvain GONON

มาตรฐานสองแบบ — เหตุและผล

การถ่วงสมดุลเกี่ยวข้องกับปริมาณสองชุดที่แตกต่างกัน และมักถูกสับสนอยู่เสมอ:

g·mm และเกรด G (ISO 1940 / ISO 21940-11) — บท สาเหตุ: มีมวลส่วนเกินอยู่ในตัวโรเตอร์เองมากเท่าใด และที่รัศมีเท่าใด นี่คือคุณสมบัติของโรเตอร์เอง ไม่ขึ้นกับว่าติดตั้งที่ไหน
mm/s (ISO 10816 / ISO 20816) — บท ผลกระทบ: เครื่องจักรสั่นหนักแค่ไหน ขึ้นอยู่กับฐานรองรับ ฐานราก และการสั่นพ้อง

ในภาคสนามคุณทำงานด้วยหน่วย mm/s ส่วน g·mm จำเป็นสำหรับเครื่องถ่วงสมดุลและเมื่อมาตรฐานกำหนดให้รายงานเป็นเกรด G ซอฟต์แวร์มี เครื่องคำนวณค่าความคลาดเคลื่อน ISO 1940 — ดู “การรัน Trim และการประเมินผลลัพธ์” ส่วน.

อุปกรณ์ การเชื่อมต่อ และซอฟต์แวร์

ช่องสัญญาณ แทโคมิเตอร์ เฟิร์มแวร์ การตั้งค่า — ทุกอย่างที่ต้องมีก่อนการวัดครั้งแรก

รายการอุปกรณ์และช่องสัญญาณ

Balanset-1A: ตัวเครื่อง USB, สอง เซ็นเซอร์ตรวจจับการสั่นสะเทือน (เซนเซอร์วัดความเร่ง), เครื่องวัดความเร็วรอบแบบเลเซอร์, เทปสะท้อนแสง, ขาตั้งแม่เหล็ก, ตาชั่ง, กระเป๋าใส่อุปกรณ์ ชุดอุปกรณ์ทั้งหมดรับไฟจากพอร์ต USB ของแล็ปท็อป — ไม่ใช้แบตเตอรี่เลย
เซนเซอร์ 1 → คอนเนคเตอร์ Ch-1 (X1 บนตัวเรือนรุ่นเก่า) → ระนาบ 1; เซนเซอร์ 2 → Ch-2 (X2) → ระนาบ 2 การถ่วงสมดุลระนาบเดียวใช้ช่อง 1 แทโคมิเตอร์เสียบเข้าคอนเนคเตอร์ Tacho (X3) แต่ละช่องถูกปรับเทียบแยกกัน — อย่าสลับช่องกัน
สีของแต่ละช่องเหมือนกันตลอดทั้งซอฟต์แวร์: Ch-1 — สีแดงเข้ม, Ch-2 — สีน้ำเงิน, แทโคมิเตอร์ — สีม่วง

ต้องกดสามครั้งเพื่อเปิดแทโคมิเตอร์

⚠

ON → AUTO → LASER. หากไม่ได้กด LASER ลำแสงจะสลัวและอ่านเครื่องหมายไม่ต่อเนื่อง ทาโคมิเตอร์ไม่มีแบตเตอรี่ — จ่ายไฟผ่านสายเคเบิล ห้ามเปิดฝาช่องแบตเตอรี่และห้ามเปิดตัวเรือน เมื่อโรเตอร์หมุน จอแสดงผลของทาโคมิเตอร์ควรแสดงความเร็วเป็น rpm

การเชื่อมต่อกับคอมพิวเตอร์

เชื่อมต่อเซนเซอร์และแทโคมิเตอร์เข้ากับตัวเครื่อง แล้วต่อตัวเครื่องเข้ากับพอร์ต USB ของคอมพิวเตอร์ ลำดับไม่เคร่งครัด: ซอฟต์แวร์จะค้นหาอุปกรณ์ได้เองทุกเมื่อ
เปิดซอฟต์แวร์และรอให้ แถบสถานะสีเขียว ที่ด้านล่างของหน้าต่างหลัก: พบโมดูล USB บนพอร์ต COMx. อุปกรณ์จะปรากฏในระบบเป็นพอร์ต COM ชื่อ “Arduino Due”
เส้นสีเหลืองกะพริบหมายถึงยังไม่พบอุปกรณ์ (กำลังค้นหาอยู่); สีส้มหมายถึงสายเคเบิลหลุดหรือพอร์ตถูกใช้งานโดยโปรแกรมอื่น การคลิกที่บรรทัดสถานะเองจะเริ่มการเชื่อมต่อใหม่ทันที
ถ้าสายเคเบิลหลุดระหว่างเซสชัน แค่เสียบกลับเข้าไปใหม่: การเชื่อมต่อและสตรีมข้อมูลสดจะกลับมาเองโดยอัตโนมัติ แต่การวัดที่ถูกขัดจังหวะต้องทำซ้ำใหม่

ซอฟต์แวร์: เวอร์ชันต่างๆ และสอง “ยุค” ของอินเทอร์เฟซ

รุ่น 1.71/1.72 — รุ่นคลาสสิกเก่า ณ วันนี้ เราแนะนำให้อัปเดตเป็น 2.x: เวอร์ชันเสถียรออกมาแล้ว และมีกราฟ run-down ด้วย
รุ่น 2.x — แกนโปรแกรมที่เขียนใหม่ทั้งหมด: สตรีมข้อมูลต่อเนื่อง กราฟ run-down (coast-down) การทดสอบ bump test ออร์บิต (orbits) การวัดแบบปรับตัว การอัปเดตอัตโนมัติ การกู้คืนเซสชัน เวอร์ชัน 2.3.x ปัจจุบันต้องใช้เฟิร์มแวร์ของอุปกรณ์ 5.5.0+ — ในเฟิร์มแวร์รุ่นเก่า การวัดจะถูกล็อกไว้ และซอฟต์แวร์เองจะเสนอให้อัปเดต (15–30 วินาที อย่าถอดสายเคเบิลระหว่างนี้)
ข้อควรระวัง: ปุ่มลัดต่างกันในแต่ละรุ่น! ในเวอร์ชันใหม่: F6 — Balancing, F7 — Charts, F8 — Reports ในเวอร์ชันเก่า: F6 — Reports, F7 — Balancing, F8 — Charts ให้ยึดตามป้ายชื่อบนปุ่ม — ปุ่มจะพิมพ์ชื่อไว้บนตัวปุ่มเสมอ
มีแบบฟอร์มการถ่วงสมดุลอยู่สองแบบ — Classic (หน้าต่างแยกสำหรับ 1 และ 2 ระนาบ) และ ทันสมัย (หน้าต่างเดียวที่มีการ์ดการรันและสัญญาณสด) เลือกได้ที่ F4 – การตั้งค่า → แบบฟอร์มการบาลานซ์. วิธีคำนวณเหมือนกัน — ใช้แบบไหนก็ได้ที่สะดวกกว่า

ค่าสัมประสิทธิ์การปรับเทียบ — อย่าทำหาย!

⚠

อุปกรณ์แต่ละเครื่องมีค่าสัมประสิทธิ์การปรับเทียบช่องสัญญาณเฉพาะตัว (ปกติเป็นตัวเลขในช่วง 16–25) ค่าเหล่านี้ถูกจดซ้ำไว้บน ป้ายกำกับที่ด้านล่างของอุปกรณ์และบนกล่อง, และในไฟล์บนแฟลชไดรฟ์ USB จากชุดอุปกรณ์ เมื่อติดตั้งใหม่หรืออัปเดตซอฟต์แวร์เวอร์ชันเก่า ต้องนำค่าเหล่านี้ติดตัวไปด้วย ( F4 – การตั้งค่า → ความไวการสั่นสะเทือน แท็บ); ในเฟิร์มแวร์ 5.x รุ่นใหม่ ค่าเหล่านี้ถูกเก็บไว้ในตัวอุปกรณ์เองและคงอยู่แม้อัปเดต ค่าสัมประสิทธิ์มีผลต่อค่าที่อ่านได้เป็น mm/s แบบสัมบูรณ์เท่านั้น — การบาลานซ์เองจะยังลู่เข้าได้แม้ค่าไม่แม่นยำ แต่การประเมินเทียบกับค่าขีดจำกัดการสั่นสะเทือนจะคลาดเคลื่อน

สิ่งเล็กๆ ที่ช่วยกู้สถานการณ์ในภาคสนาม

การกู้คืนเซสชัน ซอฟต์แวร์บันทึกทุกขั้นตอนการถ่วงสมดุลอัตโนมัติ หลังจากโปรแกรมค้างหรือปิดโดยไม่ตั้งใจ ให้ตอบ “Yes” เมื่อมีข้อความเตือนให้กู้คืน ทุกการรันจะกลับมาครบ เมนู → Restore Session (กู้คืนเซสชัน) ปุ่มยังใช้งานด้วยตนเองได้ ระวัง: โรเตอร์ใหม่ ลบเซสชันที่บันทึกไว้อย่างถาวร
COM port error / PurgeComm Error 22 หลังจากอัปเดต Windows 11 เป็นปัญหาที่พบได้ทั่วไปและเป็นที่รู้จักดี: ให้อัปเดตซอฟต์แวร์เป็นเวอร์ชัน 2.x (แก้บั๊กนี้ได้เฉพาะในเวอร์ชันนี้เท่านั้น) ถอดปลั๊กสายเคเบิลแล้วเสียบใหม่ และกู้คืนเซสชันหากจำเป็น
การติดตั้ง: ใช้ตัวช่วยติดตั้ง (setup wizard) โดยไม่ยกเลิกการเลือกส่วนประกอบฐานข้อมูลและไดรเวอร์; Windows จะขอให้รีสตาร์ท — อย่ายอมรับจนกว่าการติดตั้งจะเสร็จสมบูรณ์; อย่าวางโฟลเดอร์โปรแกรมไว้ใน OneDrive; ผ่านการบล็อกของ SmartScreen ด้วย “More info → Run anyway”
สัญญาณรบกวนจาก VFD (ตัวแปรความถี่): ห่วงเฟอร์ไรต์ที่สายเคเบิล (โดยเฉพาะสายเอาต์พุตไปมอเตอร์) ขันน็อตข้อต่อที่ขั้วต่อเซนเซอร์ให้แน่น (ชีลด์วิ่งผ่านตรงนี้ — น็อตหลวมทำให้เกิดสัญญาณรบกวน 50 Hz) และใช้แล็ปท็อปด้วยแบตเตอรี่ อย่างไรก็ตาม VFD เองก็มีประโยชน์: เป็นวิธีที่สะดวกในการเปลี่ยนรอบต่อนาทีอย่างค่อยเป็นค่อยไปเพื่อหนีจากเรโซแนนซ์
F12 ในหน้าต่างใดก็ตามจะบันทึกภาพหน้าจอลงในโฟลเดอร์ Documents\Bs1A\Screenshots สะดวกสำหรับใส่ในรายงานและสำหรับสอบถามฝ่ายสนับสนุน หากต้องการส่งรายงานให้ฝ่ายสนับสนุน ให้ใช้ F1 – เกี่ยวกับ → รายงานปัญหา… (แนบภาพหน้าจอและบันทึกทั้งหมด)
อะไหล่สำรอง: แทโคมิเตอร์เป็นชิ้นส่วนที่บอบบางที่สุด จึงควรพกสำรองไว้; เซนเซอร์แทบจะทนทานไม่มีวันเสีย; จุดอ่อนคือสายเคเบิลและคอนเนคเตอร์

ข้อมูลจำเพาะของอุปกรณ์ (โดยย่อ)

ความเร็วการสั่นสะเทือน (RMS)	0.02–80 mm/s
ช่วงความถี่ใช้งาน	5–550 Hz (สเปกตรัม FFT สูงถึง 1,000 Hz; เกิน 550 Hz ค่าที่อ่านได้จะต่ำกว่าความเป็นจริง)
ความเร็ว	100–100,000 rpm (ในทางปฏิบัติ ถ่วงสมดุลได้ตั้งแต่ ~100–300 จนถึง 30,000–45,000 rpm)
ความแม่นยำของเฟส	±1°
เซ็นเซอร์	เซนเซอร์ MEMS accelerometer ±3g หุ้มด้วยสารเคลือบกันน้ำ; สายเคเบิลยาว 4–5 ม. (สั่งได้ถึง 10–15 ม.)
มาตรวัดรอบ	เลเซอร์ ระยะทำงาน 10–500 มม.
กำลัง	จากพอร์ต USB ของแล็ปท็อป ทั้งชุดอุปกรณ์
OS	Windows 7–11 (ไม่รองรับ macOS/Android); ซอฟต์แวร์ไม่มีไลเซนส์หรือค่าสมัครสมาชิก การอัปเดตฟรี

ข้อจำกัดหนึ่งที่ต้องบอกตรงๆ: การวินิจฉัยตลับลูกปืนในระยะเริ่มต้น (การวิเคราะห์ envelope, 10–50 kHz) อยู่นอกเหนือความสามารถของอุปกรณ์นี้ — ย่านความถี่แคบเกินไปสำหรับสิ่งนั้น ข้อบกพร่องของตลับลูกปืนขั้นรุนแรงจะเห็นได้ในสเปกตรัม

การติดตั้งเซนเซอร์วัดการสั่นสะเทือน

เครื่องจักรครึ่งหนึ่งที่ “ถ่วงสมดุลไม่ได้” แก้ได้ด้วยการติดตั้งเซนเซอร์ให้ถูกต้อง

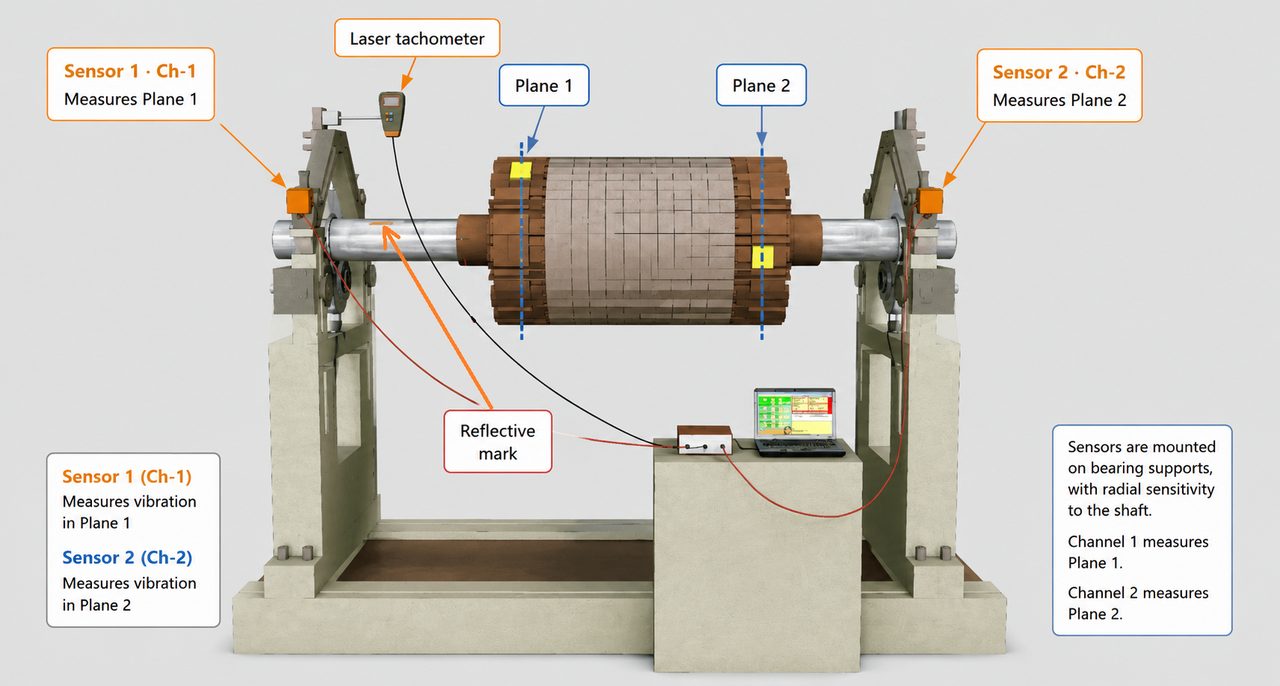

Balanset-1A on a rotor test stand: vibration sensor 1 on the left bearing support for plane 1, sensor 2 on the right support for plane 2, laser tachometer aimed at the reflective mark, measurement unit and laptop — เซนเซอร์ติดตั้งที่ฐานรองตลับลูกปืน โดยแกนรับสัญญาณตั้งฉากในแนวรัศมีกับเพลา เซนเซอร์ช่อง 1 (Sensor 1 · Ch-1) วัดระนาบที่ 1; เซนเซอร์ช่อง 2 (Sensor 2 · Ch-2) วัดระนาบที่ 2 ทาโคมิเตอร์เลเซอร์เล็งไปที่เครื่องหมายสะท้อนแสง (มีป้ายกำกับ “Reflective mark”)

ติดตั้งที่ไหนและอย่างไร

ในแนวรัศมีอย่างเคร่งครัด — ตั้งฉากกับแกนหมุน แกนวัดจะผ่านตัวแม่เหล็ก ห้ามติดที่หน้าตัดปลายของเครื่องจักรเด็ดขาด— นั่นคือการสั่นสะเทือนในแนวแกน และการบาลานซ์ “จะไม่ได้ผล” กรณีจริง: เครื่องตัดหญ้าตัวหนึ่ง “บาลานซ์ไม่ได้” สองครั้งขณะเซนเซอร์อยู่ที่หน้าปลาย; หลังย้ายไปด้านบน — ได้ทันที 5 และ 7 mm/s และเงียบสนิท “บางครั้งทุกอย่างก็อยู่ที่พื้นฐาน”
เฉพาะบนชิ้นส่วนที่แข็งเกร็งและมั่นคง ใกล้ตลับลูกปืนให้มากที่สุด — ที่ฐานรองตลับลูกปืน ที่โครง ใกล้ซี่โครงเสริมความแข็ง ไม่ใช่บนฝาครอบที่หลวม ไม่ใช่บนแผงป้องกันแผ่นเหล็ก ไม่ใช่บนชิ้นส่วนที่คั่นด้วยปะเก็นหรือยาง หากสัญญาณ “ขรุขระ” ไม่คล้ายคลื่นไซน์ หรือการสั่นสะเทือนโดยรวมสูงกว่าองค์ประกอบ 1× มาก แสดงว่าเซนเซอร์วางอยู่บนชิ้นส่วนที่เคลื่อนไหวเองอิสระ — ให้ย้ายตำแหน่ง
บนเครื่องจักรที่ยึดติดแน่นกับพื้น (แท่นเครื่อง ฐานราก) ความแข็งเกร็งในแนวตั้งมักสูงมากจนสัญญาณถูก “กลืนหาย” — ให้ติดตั้งเซนเซอร์ ในแนวนอน: เครื่องจักรมีความยืดหยุ่นมากกว่าในทิศทางนั้น บนฐานรองแบบนุ่ม/สปริง ให้ติดตั้งด้านบน การเปลี่ยนทิศทางเซนเซอร์เป็นวิธีที่ถูกต้องในการหนีจากเรโซแนนซ์ แต่หลังจากนั้นต้องเริ่มขั้นตอนทั้งหมดใหม่
สัมผัสกันเฉพาะผ่านแม่เหล็กเท่านั้น, ตลอดทั้งหน้าสัมผัส: ด้านข้างของเซนเซอร์ต้องไม่สัมผัสตัวเรือน อย่าติดแม่เหล็กแบนบนพื้นผิวทรงกระบอก เพราะจะสัมผัสเพียงจุดเดียวและเซนเซอร์จะโยกได้ ใต้แม่เหล็กมีเกลียว M4: ในจุดที่เข้าถึงยาก ให้ยึดด้วยสตัดหรืออะแดปเตอร์ บนตัวเรือนอะลูมิเนียม (แม่เหล็กยึดไม่ติด) ให้ใช้เคเบิลไทร์แบบยาวพันรอบหรือสกรู M4
ไม่ใช่บนชิ้นส่วนสปริง ของขาตั้งถ่วงสมดุล: สปริงจะยืดหดและบิดเบือนสัญญาณ ให้ติดเซนเซอร์ที่ชิ้นส่วนที่เคลื่อนที่ของฐานรองรับ ใกล้กับตลับลูกปืนให้มากที่สุด
สายเคเบิล: ห้ามดึงเซนเซอร์ด้วยสายเคเบิลเด็ดขาด และจัดเรียงสายเคเบิลไม่ให้พันเข้ากับโรเตอร์ (นี่คือสาเหตุที่พบบ่อยที่สุดที่ทำให้ชุดอุปกรณ์เสียหาย) ขันน็อตข้อต่อแบบ “กระดิ่ง” ที่ขั้วต่อให้แน่น: ชีลด์วิ่งผ่านตรงนี้ น็อตหลวมจะรับสัญญาณรบกวนจากไฟฟ้า 50 Hz
การเชื่อมโดยที่ยังติดเซนเซอร์อยู่ อนุญาตให้ทำได้ — ปล่อยเซนเซอร์ไว้ที่เดิม แต่ให้ถอดสายดินของเครื่องจักร/รถแทรกเตอร์ออก เพื่อไม่ให้กระแสเชื่อมไหลผ่านวงจรอิเล็กทรอนิกส์

การตรวจสอบเซนเซอร์และช่องสัญญาณอย่างรวดเร็ว

เปิด Vibration Meter และ เขย่าเซนเซอร์ด้วยมือ: ควรเห็นคลื่นไซน์แอมพลิจูดประมาณ 30–100 mm/s บนกราฟ ค่า 0.0X mm/s ที่คงที่คือระดับสัญญาณรบกวนพื้นฐาน (noise floor): เซนเซอร์ สายเคเบิล หรือคอนเนคเตอร์เสีย
ระบุจุดที่มีปัญหาด้วยการสลับ: สลับเซนเซอร์ที่ขั้วต่อของเครื่องมือก่อน แล้วจึงสลับที่ตัวเครื่องจักร ถ้า “ศูนย์” ตามเซนเซอร์ไป แสดงว่าเซนเซอร์/สายเคเบิลมีปัญหา แต่ถ้ายังอยู่ที่ช่องเดิม แสดงว่าปัญหาอยู่ที่คอนเนคเตอร์หรือช่องสัญญาณของเครื่องมือ

แทโคมิเตอร์และเครื่องหมายสะท้อนแสง

เครื่องหมายคือจุดอ้างอิงเฟส: สิ่งใดที่รบกวนมัน ก็รบกวนการคำนวณด้วย

⚠

ห้ามแตะแทโคมิเตอร์หรือเครื่องหมายตลอดขั้นตอนทั้งหมด เครื่องหมายคือจุดศูนย์ของเฟส หากเทปถูกย้ายหรือทาโคมิเตอร์ถูกขยับระหว่างการวัด เครื่องมือจะเข้าใจผิดว่าการเปลี่ยนแปลงนั้นเป็นผลจากน้ำหนักทดลอง และคำนวณน้ำหนักผิดพลาด นี่คือกรณีจริง: ลูกค้ารายหนึ่งขยับเครื่องหมายกลางคันระหว่างขั้นตอนและ “ทำให้การคำนวณพัง”

เครื่องหมาย

หนึ่ง เครื่องหมายบนเส้นรอบวง กว้าง 10–20 มม. (ให้กว้างขึ้นที่ความเร็วสูง: ที่ 14,000 rpm ขึ้นไป แทโคมิเตอร์จะจับเครื่องหมายแคบไม่ได้) เทปสะท้อนแสงสีขาวจากชุดอุปกรณ์ให้ผลดีที่สุด
พื้นหลังรอบเครื่องหมายต้องเป็นสีด้านและสีเข้ม ทำเพลาที่มันวาวให้ดำคล้ำด้วยปากกามาร์กเกอร์สีดำ หรือคลุมด้วยเทปด้าน มิเช่นนั้นแทโคมิเตอร์จะนับแสงสะท้อนเป็นเครื่องหมาย
จะติดไว้ที่ไหน: บนดุมหรือเพลา — บนชิ้นส่วนที่หมุนด้วยความเร็วเดียวกับโรเตอร์อย่างเคร่งครัด ไม่ใช่บนใบพัด (ไม่เช่นนั้นเครื่องมือจะเห็นใบพัดทั้งสี่ใบ) หากโรเตอร์อยู่หลังเกียร์ทด เครื่องหมายต้องอยู่บนตัวโรเตอร์เอง ไม่ใช่บนเพลาขาเข้า

แทโคมิเตอร์

การเปิดเครื่อง: ON → AUTO → LASER; ระยะห่างถึงเครื่องหมาย 10–500 มม. (โดยปกติ 20–50 ซม.); ถ้ามีแสงสะท้อนจ้า ให้เอียงลำแสงประมาณ 45° กับพื้นผิว
ค่าความเร็วรอบที่อ่านได้สูงกว่าความจริง 2–3 เท่า? เลเซอร์มองเห็น “เครื่องหมายเกิน”: จุดมันวาว สลักเกลียว รู รอยเชื่อม คราบน้ำมัน วิธีวินิจฉัยง่ายๆ: 8695 / 2856 ≈ 3 แสดงว่ามี “เครื่องหมาย” สามจุด ให้ขัดหรือปิดจุดมันวาว เปลี่ยนมุมและระยะห่าง
แสงแดดและแสงจ้าทำให้โฟโตเซลล์มองไม่เห็น — แม้ไม่มีแดดจัดโดยตรง อาการ: คุณเดินเข้าไปใกล้ทาโคมิเตอร์ (บังแสง) แล้วมันทำงาน คุณเดินออกห่างแล้วมันหยุด วิธีแก้: บังแดดให้มันไม่ว่าด้วยวิธีใด — กระดาษแข็ง มือ ผ้าขี้ริ้ว ร่ม “ไม่มีอะไรได้ผลดีไปกว่ากระดาษแข็งธรรมดาแผ่นหนึ่ง”
เคล็ดลับ “12 หรือ 6 นาฬิกา”: หากอุปกรณ์ต่อพ่วงบนไฮดรอลิกของแทรกเตอร์ค่อยๆ ทรุดลง ให้เล็งลำแสงไปที่จุดบนสุดหรือล่างสุดของเส้นรอบวง — เมื่อมันทรุดลง เลเซอร์จะแค่หยุดมองเห็นเครื่องหมาย (ซึ่งสังเกตเห็นได้ชัดเจน) แทนที่จะเลื่อนเฟสโดยไม่รู้ตัว
“แทโคมิเตอร์เสีย” แม้ว่าค่าความเร็วรอบจะถูกต้องก็ตาม — ฟิลเตอร์ของแทโคมิเตอร์เข้มงวดเกินไปสำหรับเครื่องจักรที่ความเร็วรอบ “ไม่นิ่ง” (ขับด้วยสายพาน เครื่องจักรกลการเกษตร) วิธีแก้มาตรฐานคือตั้งค่า ความไม่สม่ำเสมอของทาโค = 200 (เวอร์ชันเก่า) หรือลดความเข้มของ Tacho filter (ฟิลเตอร์แทโค) ใน F4 – การตั้งค่า (เวอร์ชันใหม่: Auto / Fine 1% … Rough 20%) แต่ถ้าเป็นไปได้ ควรแก้ที่ต้นเหตุของความไม่คงที่ก่อน แทนที่จะลดความเข้มของฟิลเตอร์
สูงกว่า ~45,000–60,000 rpm เทปจะเริ่มหลุดลอกและกลายเป็นตัวก่อความไม่สมดุลเอง — ให้เปลี่ยนไปใช้เซนเซอร์ฮอลล์ (Hall sensor) แทน (เชื่อมต่อกับเครื่องมือได้)
การตรวจสอบทาโคมิเตอร์โดยไม่มีเครื่องจักร: เล็งไปที่หลอดไส้ที่จ่ายไฟจากสายไฟหลัก: หน่วยที่ทำงานปกติจะอ่านได้ประมาณ 6,000 rpm บนไฟ 50 Hz หรือประมาณ 7,200 rpm บนไฟ 60 Hz (ไส้หลอดกะพริบด้วยความถี่สองเท่าของความถี่ไฟฟ้า)

ก่อนการถ่วงสมดุล: เครื่องวัดการสั่นสะเทือน สเปกตรัม การสั่นพ้อง

สามการตรวจสอบที่ตัดสินว่าถ่วงสมดุลได้หรือไม่

การตรวจสอบที่ 1 หนึ่งนาทีใน Vibration Meter: ความนิ่ง

เปิด Vibration Meter: F5 – เครื่องวัดการสั่นสะเทือน. เร่งเครื่องจักรให้ถึงความเร็วใช้งาน
เฝ้าสังเกตหนึ่งนาที ค่าที่อ่านได้ต้อง ทำซ้ำ: ค่าแอมพลิจูดกระจายตัวภายใน 10–15%, เฟสภายใน 10° ในเวอร์ชันใหม่มีแถบสีใต้ค่าช่วยดู: สีเขียว นิ่ง หมายถึงคุณวัดได้ สีส้ม ไม่นิ่ง หมายความว่าคุณทำไม่ได้
หากค่าที่อ่านได้ “กระจัดกระจาย” เกินกว่านั้น ยังเร็วเกินไปที่จะบาลานซ์: สาเหตุคือเรโซแนนซ์ ความเร็วไม่คงที่ หรือปัญหาทางกลไก เครื่องมือจะเข้าใจผิดว่าความผันผวนแบบสุ่มเป็นผลของน้ำหนักทดลอง และการคำนวณจะออกมาไร้ค่า
หากค่าที่อ่านได้ไม่นิ่ง คุณสามารถเพิ่มการเฉลี่ยได้ (ค่าเฉลี่ย: ค่าเริ่มต้น 32, 64–128 เมื่อไม่นิ่ง แต่โปรดจำไว้ว่า: การเฉลี่ยเพียงซ่อนอาการ ไม่ได้แก้ที่ต้นเหตุ

การตรวจสอบที่ 2 Vo เทียบกับ Vs และสเปกตรัม

เปรียบเทียบ V1o กับ V1s (ดู ทฤษฎี). ถ้าองค์ประกอบ 1× เป็นเพียงส่วนน้อยของการสั่นสะเทือนโดยรวม ให้เปิด Analyzer (F7 – กราฟ, F8 ในเวอร์ชันเก่า) แล้วดูที่สเปกตรัม:

สเปกตรัมบอกอะไรบ้าง	ความหมาย
พีคเด่นชัดหนึ่งจุดตรงที่ 1×	มีความเป็นไปได้สูงว่าเกิดจากความไม่สมดุล — หลังจากตรวจสอบกลไกแล้ว คุณสามารถถ่วงสมดุลได้
พีคเด่นชัดที่ 2×	ความไม่ตรงแนวเพลา คัปปลิ้ง เพลาโค้งงอ รูปทรงเรขาคณิต การถ่วงสมดุลไม่สามารถแก้ปัญหานี้ได้
“ป่า” ของฮาร์มอนิก: 2×, 3×, 4×…	สลักเกลียวหลวม ระยะเผื่อ ชิ้นส่วนสัมผัสกัน ให้ขันทุกจุดให้แน่นและแก้ไขก่อน
พีคที่ 50/100 Hz (หรือ 300 Hz เมื่อใช้ VFD) ไม่ใช่จำนวนเท่าของความเร็วรอบ	เป็นสาเหตุทางไฟฟ้า/สัญญาณรบกวน ไม่ใช่ทางกล วิธีทดสอบ: ตัดไฟ — การสั่นสะเทือนทางไฟฟ้าจะหายไปทันที
พีคที่มีฐานกว้าง “ฟุ้ง”	ความเร็วไม่คงที่ หรือมีการสั่นพ้องอยู่ใกล้
พีคยังคงอยู่ที่เดิมเมื่อความเร็วเปลี่ยน	การสั่นพ้องของโครงสร้าง หากพีคเคลื่อนที่ตามความเร็วรอบ แสดงว่าเป็นชิ้นส่วนที่หมุน (พูลเลย์ สายพาน เพลาภายใน): ให้เล็งแทโคมิเตอร์เลเซอร์ไปที่ชิ้นส่วนที่สงสัยแล้วเปรียบเทียบความถี่

การตรวจสอบที่ 3 การสั่นพ้อง

เรโซแนนซ์คือเมื่อความเร็วในการทำงานตรงกับความถี่ธรรมชาติของโครงสร้าง ที่จุดเรโซแนนซ์และใกล้เคียง (±20–30% ของความเร็ว) การบาลานซ์เป็นไปไม่ได้: ค่าที่อ่านได้กระโดดไปมา เฟสพลิกกลับ และเครื่องมือจะขอน้ำหนักเพิ่ม “รอบโรเตอร์ทั้งหมด” อยู่เรื่อยๆ

สัญญาณ: การสั่นสะเทือนเปลี่ยนแปลงหลายเท่าเมื่อความเร็วเปลี่ยนเพียง 100–200 rpm (5 mm/s กลายเป็น 15 mm/s); เฟสพลิกกลับประมาณ 180° เมื่อผ่านจุดพีค; โครงสร้างตอบสนองอย่างรุนแรงต่อสิ่งเล็กน้อย (ผ้าขี้ริ้ว ค้ำยัน)
กราฟ Run-down (coast-down) คือเครื่องมือหลักในการค้นหาสาเหตุ: Vibration Meter → Run-down แท็บ → เร่งโรเตอร์ให้ถึงความเร็ว → F9 → ปิดตัวขับเคลื่อนแล้วปล่อยให้เครื่องหมุนช้าลงเองอย่างอิสระ โปรแกรมจะพล็อตกราฟแอมพลิจูดและเฟสเทียบกับความเร็วรอบ: การสั่นพ้อง = พีคบวกกับการพลิกเฟส ให้ถ่วงสมดุลบน “ที่ราบ” (plateau) ที่ห่างจากพีคพอสมควร
การทดสอบการกระแทก สำหรับเครื่องจักรที่ไม่สามารถเร่งผ่านจุดสั่นพ้องได้: ขณะเครื่องหยุด ให้เปิดใช้งาน การทดสอบการกระแทก แท็บ (ช่องทำเครื่องหมายใน F4 – การตั้งค่า → การทดลอง), กด Start แล้วเคาะด้วยค้อนยาง (หรือค้อนผ่านแท่งไม้ — ห้ามใช้เหล็กเปล่าเคาะโดยตรง) ถัดจาก เซนเซอร์ ไม่ใช่บนตัวเซนเซอร์เอง พีคในสเปกตรัมคือความถี่ธรรมชาติ สูตรแปลงที่สะดวก: 1 Hz = 60 rpm
การกวาดแบบขั้นบันได (stepped sweep): เริ่มจากความเร็วต่ำสุดแล้วเพิ่มขึ้นทีละ 50–100 rpm โดยคงแต่ละขั้นไว้ครึ่งนาทีและวัด 3–4 ครั้ง — ตารางแอมพลิจูดและเฟสจะแสดงโซนอันตรายและ “หุบเขา” ที่ปลอดภัยสำหรับการบาลานซ์
วิธีหลีกเลี่ยงการสั่นพ้อง: เปลี่ยนความเร็วในการทำงาน (บางครั้งเลื่อนแค่ 200–300 rpm ก็เพียงพอ) เปลี่ยนความแข็ง — เพิ่มซี่โครงเสริมความแข็ง มุมยึด ค้ำยัน (กรณีคลาสสิก: พัดลมตัวหนึ่งบาลานซ์ไม่ได้นาน 9 วัน; พอเอาแม่แรงค้ำตัวเรือนพัดลม ก็บาลานซ์ได้ทันที) เปลี่ยนทิศทางการวัดของเซนเซอร์ หลังการเปลี่ยนแปลงใดๆ ให้เริ่มขั้นตอนใหม่ทั้งหมด

การผ่านจุดสั่นพ้อง (resonance) บนกราฟ run-down: จะเห็นพีคแอมพลิจูดแคบและเฟสพลิกกลับประมาณ 180° พีคที่ไม่มีการพลิกเฟสไม่ใช่การสั่นพ้อง ให้ถ่วงสมดุลบน “ที่ราบ” (plateau) โดยเว้นระยะห่างความเร็ว 20–30%

ควรถ่วงสมดุลที่ความเร็วรอบเท่าใด

ที่ความเร็วใช้งาน — ความเร็วที่เครื่องจักรทำงานจริง “ในทางทฤษฎีโรเตอร์แข็งสามารถบาลานซ์ที่ความเร็วต่ำได้ แต่ในทางทฤษฎีไม่มีความแตกต่างระหว่างทฤษฎีกับการปฏิบัติ ในขณะที่ในทางปฏิบัตินั้นมี”: ตรวจสอบผลลัพธ์ที่ความเร็วในการทำงานจริงเสมอ
อย่าเลือกความเร็วรอบ “ตรงจุดที่สั่นแรงที่สุด” — มันจะสั่นแรงที่สุดตรงจุดสั่นพ้อง และนั่นคือจุดที่คุณถ่วงสมดุลไม่ได้เลย
การสั่นสะเทือนเกิน 30–50 mm/s หรือไม่? บาลานซ์เป็นสองขั้นตอน: ขั้นแรกทำหยาบๆ ที่ความเร็วต่ำสุด (500–900 rpm) จากนั้นทำขั้นตอนทั้งหมดซ้ำอีกครั้งที่ความเร็วในการทำงาน หากการสั่นสะเทือนรุนแรงมาก ตัวเรือนจะ “บิดเบี้ยวเหมือนวุ้น” และค่าสัมประสิทธิ์อิทธิพลจะคลาดเคลื่อน
หากเครื่องจักรมีระดับความเร็วสามระดับ ให้เริ่มจากระดับต่ำสุด เพราะที่ระดับสูงสุดเซนเซอร์อาจรับสัญญาณเกิน

การถ่วงสมดุล: ระนาบ น้ำหนักทดลอง การรัน

ขั้นตอนทั้งหมด — ตั้งแต่การเลือกโหมดจนถึงการติดตั้งน้ำหนักถ่วงแก้ไข

ระนาบเดียวหรือสองระนาบ

L — ความยาวโรเตอร์ (หรือระยะห่างระหว่างระนาบแก้ไข) D — เส้นผ่านศูนย์กลางที่จุดติดตั้งน้ำหนัก แผ่นดิสก์แคบ พูลเลย์ และใบพัด — ระนาบเดียว; เพลา กลอง และเครื่องตัดหญ้า — สองระนาบ

L/D < 0.5 — one plane (Nikolai เลือกความปลอดภัยโดยใช้ 1/3 เป็นขีดจำกัด) แผ่นดิสก์ พูลเลย์ หรือใบพัดแคบมีลักษณะเหมือน “แพนเค้ก”: ใช้มวลเดียวก็เพียงพอ
L/D ≥ 0.5 — สองระนาบ บนโรเตอร์ที่ยาว ปลายทั้งสองข้างอาจถูกดึงไปคนละทิศทาง (couple unbalance) — มวลเดียวไม่สามารถแก้ปัญหานี้ได้
ให้ใช้สองระนาบแม้กับโรเตอร์แคบ หากหมุนที่ 2,800–3,000+ rpm หรือต้องการเกรด G 2.5 หรือละเอียดกว่านั้น
สัญญาณที่ควรสังเกตหน้างาน: คุณถ่วงสมดุลในระนาบหนึ่งแล้ว แต่การสั่นสะเทือนที่ฐานรองรับตลับลูกปืนอีกจุดยังสูงอยู่ — ให้เปลี่ยนไปใช้สองระนาบ
ต้นทุน: หนึ่งระนาบใช้ 3 รัน (Run 0 → Run 1 → การรัน trim) สองระนาบใช้ 4 (Run 2 ถูกเพิ่มเข้าไปแล้ว)
ข้อสังเกตหลังการถ่วงสมดุล: ถ้ามุมของน้ำหนักถ่วงในทั้งสองระนาบตรงกัน แสดงว่าความไม่สมดุลเป็นแบบสถิต (static) ถ้าน้ำหนักถ่วงลงเอยที่ 0° และ 180° ในระนาบต่างกัน แสดงว่าความไม่สมดุลแบบคู่ (couple unbalance) เป็นหลัก

น้ำหนักทดลอง: มวลและตำแหน่ง

ค่าประมาณมวลคร่าวๆ — 0.5–2% ของมวลโรเตอร์ มีเกณฑ์ยอมรับเพียงหนึ่งเดียว: หลังการรันทดลอง แอมพลิจูดของ 1× ต้องเปลี่ยนไปอย่างน้อย 20–30% หรือเฟสเปลี่ยนไปตาม 20–30° (กรณีที่ค่า “กระจัดกระจาย” — ตั้งแต่ 50% ขึ้นไป แต่ไม่เกินสองเท่า) หากการเปลี่ยนแปลงน้อยกว่านี้ ให้เพิ่มน้ำหนัก 1.5–2 เท่าแล้วทำการวัดซ้ำ โปรแกรมจะปฏิเสธการตอบสนองที่อ่อนเกินไปเองโดยอัตโนมัติ: น้ำหนักทดลองน้อยเกินไป.
น้ำหนักถ่วงที่หนักเกินไปก็เป็นอันตรายเช่นกัน — มันผลักระบบเข้าสู่สภาวะไม่เชิงเส้นและเป็นอันตราย กรณีตัวอย่าง: บนเครื่องบดหินที่มีการสั่นสะเทือนต่ำกว่า 1 mm/s ลูกค้าเชื่อมเพิ่ม 3–4 kg — การสั่นสะเทือนแย่ลงอย่างเห็นได้ชัด; 1 kg กลับกลายเป็นค่าที่เหมาะสม ยิ่งโรเตอร์ใกล้จุดสมดุลมากเท่าไหร่ ยิ่งไวต่อทุกกรัมมากขึ้นเท่านั้น
จะวางไว้ที่ไหน: ตำแหน่งใดก็ได้ที่สะดวก จุดนั้นจะกลายเป็นศูนย์เชิงมุมของระนาบนั้น ในกรณีสองระนาบ น้ำหนักถ่วงไม่จำเป็นต้องอยู่แนวเดียวกัน ทำเครื่องหมายจุดนั้นด้วยชอล์กหรือปากกามาร์กเกอร์ — หลังจากรันหลายครั้งจะลืมตำแหน่งได้ง่าย
น้ำหนักทดลองถูกย้าย ไม่ใช่เพิ่มเข้าไป: หลังจาก Run 1 ถูกถอดออกและย้ายไปยังระนาบ 2 สำหรับ Run 2. ห้ามติดตั้งน้ำหนักทดลองทั้งสองระนาบพร้อมกัน — เครื่องมือจะไม่สามารถแยกระนาบได้ และ อย่าลืมถอดน้ำหนักทดลองออกก่อนติดตั้งน้ำหนักถ่วงแก้ไข — หลายคนลืมข้อนี้บ่อยมาก ถ้าถอดออกไม่ได้ (เชื่อมติดไว้) — ให้ทำเครื่องหมาย Leave on rotor และการคำนวณจะรวมผลกระทบนี้ไว้ให้
ชั่งน้ำหนักทดลองและกรอกมวลให้ตรงตามจริง — หนึ่งในตัวเลขไม่กี่ตัวที่ต้องแม่นยำจริงๆ ส่วนรัศมีการติดตั้งกรอกโดยประมาณได้ (ดูด้านล่าง)

มวลน้ำหนักทดลองทั่วไปตามประเภทเครื่องจักร (จากประสบการณ์ภาคสนาม)

เครื่องจักร	น้ำหนักทดลองทั่วไป
พัดลมขนาดเล็ก	~10 g
พัดลม, 900–1,500 rpm	40–80 g
พัดลมขนาดใหญ่	~100 g
เครื่องสับฟาง / ตัวเร่งของรถเกี่ยวนวดข้าว	50–100 g
เครื่องตัดหญ้า	200–400 g
มุลเชอร์	400–500 g
เครื่องบดกิ่งไม้ป่าไม้ เครื่องบดขนาดใหญ่	500–700 g
เครื่องบดที่มีโรเตอร์ราว 1.7 ตัน	~1 กก.
ลูกกลิ้งหนัก	800–1,000 g
กังหันขนาดเล็ก แกนหมุน	3–50 g

ค่าเหล่านี้เป็นค่าจากประสบการณ์จริง ไม่ใช่กฎตายตัว: เกณฑ์ 20–30% คือตัวตัดสินใจจริง โปรแกรมมี ค่าประมาณน้ำหนักทดลองแรก หน้าต่าง — ค่าประมาณของมวลและด้าน “เบา” จากข้อมูล Run 0 (ต้องให้เซนเซอร์อยู่แนวเดียวกับแทโคมิเตอร์)

ℹ

เกี่ยวกับรัศมี: ไม่มีผลต่อการคำนวณน้ำหนักถ่วง มวลและมุมแก้ไขถูกคำนวณโดยไม่ต้องใช้ค่านี้ รัศมีจำเป็นแค่สำหรับแสดงความไม่สมดุลคงเหลือในหน่วย g·mm และผลลัพธ์เป็นกรัม หากไม่ทราบค่าที่แน่นอน ให้ใส่ค่าประมาณ แต่ต้องใส่: หากรัศมีว่างเปล่า (หรือไม่ได้ใส่มวลน้ำหนักทดลอง) ผลลัพธ์จะออกมาเป็นเปอร์เซ็นต์ของมวลทดลอง ซึ่งมักทำให้ผู้เริ่มต้นตกใจ 150% ของน้ำหนักทดลอง 100 g เท่ากับ 150 g กฎเดียวคือ: ติดตั้งน้ำหนักถ่วงแก้ไขที่รัศมีเดียวกับน้ำหนักทดลอง; หากรัศมีต่างกัน — ให้คำนวณใหม่ด้วยตัวเอง: มวล × (รัศมีทดลอง / รัศมีใหม่) การเลื่อนน้ำหนักถ่วงไปตามแนวแกนของโรเตอร์ไม่มีปัญหา — ไม่มีผลต่อมุม

ขั้นตอนในโปรแกรม (แบบ Modern; ขั้นตอนเหมือนกับแบบ Classic)

การเตรียมการ Tab F2 – ระนาบเดียว หรือ F3 – สองระนาบ → F6 – การบาลานซ์ (F7 ในเวอร์ชันเก่า) เลือกจำนวนระนาบก่อนการรันครั้งแรก กรอกมวลน้ำหนักทดลอง (มวล, กรัม) และรัศมี (รัศมี, มม.) สำหรับแต่ละระนาบ; ตรวจสอบตัวบ่งชี้หน่วย: ควรอ่านเป็น “g” ไม่ใช่ “%” สีส้ม
Run 0 — การวัดเริ่มต้น เร่งโรเตอร์ให้ถึงความเร็วใช้งาน รอสัญญาณแทโคมิเตอร์นิ่ง แล้วกด F7 Run. การ์ดจะบันทึกแอมพลิจูด เฟส และความเร็วรอบ หยุดเครื่องจักร
Run 1 — น้ำหนักทดลองในระนาบ 1 ติดตั้งน้ำหนักทดลองที่ชั่งไว้แล้ว (ตำแหน่งนั้น = 0° ของระนาบ 1) รันเครื่องจักรที่ความเร็วเดิม กด F7 Run. ตรวจสอบการตอบสนอง (20–30%) หยุดเครื่อง ถอดน้ำหนักถ่วงออก (เว้นแต่ Leave on rotor ถูกทำเครื่องหมายแล้ว)
Run 2 — น้ำหนักทดลองในระนาบ 2 (สองระนาบเท่านั้น) เหมือนเดิม: ติดน้ำหนักในระนาบ 2 รัน วัด แล้วถอดออก
การคำนวณเกิดขึ้นโดยอัตโนมัติ หลังจากการรันทดลองครั้งล่าสุด: คอลัมน์ของแต่ละระนาบจะแสดงมวล (กรัม) และมุม (°) พร้อมคำสั่ง — เพิ่มหรือลดมวล เปิด Show Polar (แสดงกราฟโพลาร์) — กราฟโพลาร์ (polar plot) แสดงตำแหน่งน้ำหนักถ่วงและลูกศรบอกทิศทางการหมุน
ติดตั้งน้ำหนักถ่วงแก้ไข — ตาม “กฎครึ่งหนึ่ง” (ดูด้านล่าง) โดยวัดมุมจากตำแหน่งน้ำหนักทดลองของระนาบนั้น ตามทิศทางการหมุน ที่รัศมีเดียวกัน
Run T — การรัน trim เริ่มเครื่องจักรแล้วกด F7 Run. โปรแกรมจะแสดงค่าการสั่นสะเทือนคงเหลือและความไม่สมดุล และเปรียบเทียบกับค่าความคลาดเคลื่อนที่ยอมรับได้ (สีเขียว — อยู่ในเกณฑ์ สีแดง — เกินเกณฑ์) จากนั้นจึงเป็นขั้นตอนการทำ trim ซ้ำ (ดูหัวข้อ “การรัน Trim และการประเมินผลลัพธ์”).

F5 Back ปุ่มยกเลิกขั้นตอนล่าสุด; เมนู → New Rotor (โรเตอร์ใหม่) คือการรีเซ็ตทั้งหมด (ซึ่งจะลบเซสชันที่บันทึกอัตโนมัติด้วย!) ข้อผิดพลาดที่โปรแกรมตรวจจับได้เอง: น้ำหนักทดลองเล็กเกินไป ค่าที่อ่านได้ไม่เปลี่ยนแปลง (“คุณติดตั้งน้ำหนักจริงหรือเปล่า?”) เซนเซอร์เกินพิกัด (clipping) ความเร็วไม่คงที่ระหว่างการวัด

✔

“กฎครึ่งหนึ่ง” — เทคนิคหลักในภาคสนาม สมมติว่าเครื่องมือคำนวณได้ 240 กรัมที่มุม 135° อย่าเพิ่งติดตั้งทั้งหมดในครั้งเดียว:

1) ติดตั้ง ครึ่ง (120 กรัม) ที่มุมที่คำนวณได้ แล้วทำการรัน trim
2) การสั่นสะเทือนลดลงประมาณครึ่งหนึ่งและมุมไม่ “เบี่ยงเบน” — ระบบเป็นเชิงเส้น: ให้เพิ่มส่วนที่เหลือแล้วจบขั้นตอน
3) ค่าลดลงมากหรือน้อยกว่านั้น หรือมุมเปลี่ยนไป — ให้ทำต่อไปทีละขั้นเป็นเศษส่วน (1/3, 1/4 ของค่าที่คำนวณใหม่แต่ละครั้ง) โดยให้เครื่องมือคำนวณใหม่หลังจากทุกการรัน
4) การสั่นสะเทือนใกล้ศูนย์แล้ว — ให้ปรับทีละหนึ่งในสาม: ใกล้ศูนย์ระบบจะไวเป็นพิเศษ

เหตุผล: มวลเต็มบนเครื่องจักรไม่เชิงเส้นจะชดเชยเกินพอดี — การสั่นสะเทือนยังคงเดิม แต่มุมพลิกกลับประมาณ 180° และผู้เริ่มต้นจะเริ่ม “ไล่ตามหางของตัวเอง” หากคุณเห็นมุมพลิกกลับ 180° หลังจากติดตั้งน้ำหนัก — แสดงว่าคุณชดเชยเกินไป: ให้เอาออกครึ่งหนึ่ง

การวัดมุม — จุดที่มักเกิดข้อผิดพลาดมากที่สุด

0° คือจุดที่ติดตั้งน้ำหนักทดลองของระนาบนี้ ไม่ใช่เครื่องหมายสะท้อนแสง ไม่ใช่น้ำหนักถ่วงตัวล่าสุดที่ติดตั้ง ไม่ใช่รอยขีดใกล้เคียง แต่ละระนาบมีศูนย์ของตัวเอง
มุมวัดตามทิศทางเดียวกับที่โรเตอร์หมุน
วิธีวัดมุม: วิธีที่แม่นยำที่สุดคือคำนวณจากความยาวส่วนโค้ง: ความยาว = π × D × (มุม/360) วัดด้วยตลับเมตรจากจุดศูนย์ตามทิศทางการหมุน หรือใช้แอปวัดมุมบนโทรศัพท์ หรือกะด้วยสายตาเป็นส่วน 45–90° เหมือนชิ้นพาย ความคลาดเคลื่อน ±5° ไม่ถือว่าร้ายแรง สำหรับเครื่องจักรการเกษตร แม้แต่ ±15–30° ระหว่างการวัดแต่ละครั้งก็ถือว่าปกติ
คำสั่ง “ลดมวล” (remove mass) คือการแก้ไขแบบเดียวกัน แต่จุดเลื่อนไป 180° (เจาะหรือเจียรด้านที่หนัก) วิธีการต้องเหมือนกันในทั้งสองระนาบ ก่อนเจาะ ควรตรวจสอบการคำนวณด้วยน้ำหนักชั่วคราวที่ด้านตรงข้ามก่อน
ใช้ศูนย์เดียวกันสำหรับการรัน trim ทุกครั้งด้วย — ดังนั้นให้ทำเครื่องหมายตำแหน่งน้ำหนักทดลองไว้อย่างถาวร

น้ำหนักถ่วงแก้ไข: ใช้อะไรและติดตั้งอย่างไร

การเชื่อม สลักเกลียว ห่วงรัด — และรอยเชื่อมเองหนักเท่าใด

การเชื่อม — วิธีการหลัก

แต้มเชื่อมก่อน แล้วจึงเชื่อมเต็มในขั้นตอนสุดท้าย แต้มเชื่อมน้ำหนักถ่วงอย่างน้อย 3–4 จุด ด้วยรอยเชื่อมยาว 1 ซม. ขึ้นไป ก็เพียงพอสำหรับการรัน trim run แล้ว เชื่อมให้เต็มก็ต่อเมื่อยืนยันผลลัพธ์แล้วเท่านั้น จากนั้นให้ทำ trim run เพิ่มอีกครั้ง เพราะการเชื่อมเพิ่มมวลเข้าไป
รอยเชื่อมหนัก 30–100 กรัม, และด้วยการเชื่อมแบบเผื่อพอกได้ถึง 300–400 g เทคนิคที่มีประโยชน์: ในขั้นตอนสุดท้าย ให้ติดตั้งน้อยกว่าค่าที่คำนวณได้ 50–100 g “เผื่อรอยเชื่อม” แล้วหลังเชื่อมเสร็จเรียบร้อยให้เจียรออกเล็กน้อยด้วยเครื่องเจียรมือถ้าจำเป็น หรือเพิ่มถ่วงน้ำหนักเล็กน้อยที่ด้านตรงข้าม
วัสดุ: เหล็กกล้าคาร์บอนต่ำเนื้ออ่อน (เหล็กกล้าคาร์บอนสูงจะแตกร้าวเมื่อถูกกระแทก) และลวดเชื่อมที่รองรับแรงกระแทก สิ่งที่ควรพกติดตัว: เหล็กเส้นสี่เหลี่ยม 20×20 mm แหวนรองแบบบอดี้ (fender) หน้ากว้าง (สูงสุด ~100 g) น็อตขนาดใหญ่ พกตาชั่งที่รองรับได้ถึง 2 kg — น้ำหนักสำหรับเครื่องตัดหญ้าอาจเกินหนึ่งกิโลกรัม
น้ำหนักถ่วงต้องไม่ยื่นเกินเส้นผ่านศูนย์กลางภายนอก หากมีสิ่งใดวิ่งผ่านจุดนั้น (สายพาน ลูกกลิ้ง)

โดยไม่ต้องเชื่อม

แหวนรองบนสลักเกลียวยึดใบมีด (รถเกี่ยวนวดข้าว) — ไม่ต้องเชื่อมเลย; แหวนรองบนหมุดย้ำอะลูมิเนียมที่แผ่นหลังของใบพัดลม
ห่วงรัดท่อบนเพลาขับ + กาวล็อกเกลียว; คลิปบนใบพัด — เฉพาะสปริงสตีลแบบมีฟันหยักเท่านั้น (แบบธรรมดาจะหลุด)
น้ำหนักถ่วงล้อรถแบบกาวติด — เฉพาะบน ด้านใน ผิวของขอบล้อ (แรงเหวี่ยงหนีศูนย์กลางจะกดให้แนบแทนที่จะดึงหลุด) แล้วพันเทปทับ สำหรับชิ้นส่วนขนาดเล็ก ท่อหดด้วยความร้อน (heat-shrink) และเทปเสริมใย (filament) ช่วยได้
อย่าใช้แม่เหล็กเป็นน้ำหนักถ่วง — ที่ความเร็วใช้งานจะหลุดออกแน่นอน

สามัญสำนึกเรื่องปริมาณ

อย่าถอดน้ำหนักถ่วงเก่าและจากโรงงานออก — เครื่องมือจะคำนวณรวมให้อัตโนมัติ (ค่าเหล่านี้ถูก “รวมไว้” ในเวกเตอร์เริ่มต้นอยู่แล้ว) ให้ถอดออกก็ต่อเมื่อไม่มีที่ว่างจริงๆ สำหรับติดตั้งของใหม่เท่านั้น
ไม่เป็นไรถ้าโรเตอร์จะดูเหมือน “เม่นที่ขนชูฟู” จากน้ำหนักถ่วงหลายจุด — สิ่งสำคัญคือการสั่นสะเทือนหายไป การเพิ่มน้ำหนักถ่วงใหม่ทำได้ง่ายกว่าการย้ายอันเก่า
มวลที่คำนวณได้น้อยบนเครื่องจักรขนาดใหญ่สามารถเพิกเฉยได้: “กิ่งไม้ที่ติดอยู่หนักแค่ 10 กรัม” บนโรเตอร์ขนาดใหญ่ น้ำหนักถ่วงต่ำกว่า ~50 กรัมไม่มีความหมาย

วิธีติดตั้งพิเศษในโปรแกรม: Fixed positions, Circular groove, Drill

ตำแหน่งคงที่ — สำหรับใบพัดและโรเตอร์ที่มีตำแหน่งติดตั้งคงที่ (ใบพัด สลักเกลียว): ป้อนจำนวนตำแหน่ง แล้วโปรแกรมจะแบ่งค่าแก้ไขระหว่างสองตำแหน่งที่ใกล้ที่สุด (แถว Z1/Z2 พร้อมหมายเลขตำแหน่งและมวล) ตรวจสอบการแบ่งบนแผนภาพเชิงขั้ว (polar diagram)
ร่องวงกลม — น้ำหนักถ่วงสามชิ้นที่มีมวลเท่ากันในร่องวงแหวน (ร่อง T-slot ของล้อเจียร): โปรแกรมจะวางมุมของแต่ละชิ้นให้เวกเตอร์รวมเท่ากับค่าแก้ไข
Drill / ลดมวล — การบาลานซ์ด้วยการเจาะ: คุณป้อนเส้นผ่านศูนย์กลางดอกสว่าน ความลึกสูงสุด และความหนาแน่นของวัสดุ — โปรแกรมจะคำนวณความลึก มุม (ด้านหนัก = 180° จากมุมติดตั้งน้ำหนัก) และจำนวนรู
วิธีการแก้ไข (เพิ่ม/ลด) ต้องเหมือนกันในทุกระนาบ

การรัน Trim และการประเมินผลลัพธ์

การรัน trim เมื่อไรควรหยุด และอะไรถือว่า “ดี”

การปรับละเอียด (การรัน trim)

หลังจากการรัน trim, ไม่จำเป็นต้องทำการรันทดลองใหม่ — ทราบค่าสัมประสิทธิ์อิทธิพล (influence coefficients) อยู่แล้ว โปรแกรมจะคำนวณน้ำหนักเพิ่มเติม ให้ติดตั้งตาม (“กฎครึ่งหนึ่ง”) โดยไม่ต้องถอดน้ำหนักถ่วงที่ติดตั้งไว้แล้ว, แล้วทำการรัน trim ซ้ำ โดยปกติ 2–3 รอบก็เพียงพอ
จับตาดูแนวโน้ม ถ้าการสั่นสะเทือนยังคงลดลงแม้เพียงเล็กน้อย — ให้ทำต่อไป ถ้าเพิ่มขึ้น — ให้หยุด: อย่าเพิ่มน้ำหนักถ่วงต่อไปเรื่อยๆ ให้หาสาเหตุ (มุม? กลไก? การสั่นพ้อง?) การเปรียบเทียบทุกการรันกับ Run 0 ในบันทึก: บางครั้งผลลัพธ์ที่ดีที่สุดอยู่ที่ขั้นตอนกลาง — คุณสามารถย้อนกลับไปใช้การตั้งค่าน้ำหนักถ่วงในขั้นตอนนั้นได้
ขั้นตอน trim ไม่มีวันสิ้นสุดโดยธรรมชาติ — เครื่องมือจะแนะนำน้ำหนักเล็กน้อยเพิ่มอีกเสมอ คุณเป็นผู้เลือกว่าจะหยุดเมื่อไหร่ ตามค่าความคลาดเคลื่อนที่ต้องการ ยิ่งใกล้ศูนย์เท่าไหร่ มวลและมุมที่คำนวณได้ยิ่ง “เพี้ยน” มากขึ้นเท่านั้น — ใกล้ศูนย์เหลือแต่สัญญาณรบกวน คำเตือนเรื่องความกระจัดกระจายของค่าที่การสั่นสะเทือนต่ำถือเป็นเรื่องปกติ ไม่ใช่ข้อผิดพลาด
เครื่องจักรที่ปกติดีจะถ่วงสมดุลเสร็จภายใน 4–5 รัน การได้ค่า “ศูนย์” ตั้งแต่ครั้งแรกเกิดขึ้นเฉพาะบนแท่นทดสอบในห้องแล็บเท่านั้น แต่ถ้าคุณทำหลายรันแล้วยังไม่ได้ผล — นั่นคือการวินิจฉัย: ให้หาสาเหตุทางกลไก
การตรวจสอบความสามารถทำซ้ำ: ถอดน้ำหนักออก — การสั่นสะเทือนควรกลับไปที่ระดับเริ่มต้น หากไม่กลับ แสดงว่ามีบางอย่างเลื่อนอยู่ภายในเครื่องจักร (ทรายภายใน ค้อนหลวม ตลับลูกปืนหมุนในเบ้า) — แสดงว่าไม่มีความสามารถทำซ้ำ

“ค่าความคลาดเคลื่อน” สามแบบที่แตกต่างกัน — อย่าสับสน

สิ่งที่ถูกประเมิน	พารามิเตอร์	มาตรฐาน
ผลการถ่วงสมดุลในโปรแกรม	การสั่นสะเทือน 1× คงเหลือ และความไม่สมดุลคงเหลือ	คุณตั้งค่าเป้าหมาย (เครื่องคำนวณ ISO 1940 ในโปรแกรม)
สภาพโดยรวมของเครื่องจักร	การสั่นสะเทือนโดยรวม V_Σ, mm/s RMS	ISO 10816 / 20816 — การวัดที่ตัวเรือนตลับลูกปืน
คุณภาพการถ่วงสมดุลของโรเตอร์	ความไม่สมดุลคงเหลือ หน่วย g·mm/kg เกรดคุณภาพการถ่วงสมดุล G	ISO 1940-1 / ISO 21940-11

ℹ

ข้อความ “อยู่ในค่าความคลาดเคลื่อน” ของโปรแกรมหมายถึงเฉพาะ 1× ที่เหลืออยู่เท่านั้น ไม่ได้แทนที่การประเมินการสั่นสะเทือนโดยรวมตามมาตรฐาน ISO และไม่รับประกันเกรดคุณภาพการบาลานซ์ G สำหรับรายงานตามสัญญา ให้บันทึกมาตรฐาน ฉบับที่ใช้ จุดวัด ย่านความถี่ และโหมดการทำงาน

โซนการสั่นสะเทือนโดยรวมโดยประมาณ

การสั่นสะเทือนแบบกว้าง (broadband) บนตัวเรือนตลับลูกปืน หน่วย mm/s RMS (การจัดระดับตามมาตรฐาน ISO 10816-3 แบบดั้งเดิม เป็นแนวทาง ไม่ใช่คำตัดสินสุดท้าย — ประเภทของฐานรองรับส่งผลต่อขีดจำกัด):

A — ใหม่ / หลังซ่อม
B — ยอมรับได้สำหรับการใช้งานระยะยาว
C — จำกัดการใช้งาน ต้องแก้ที่ต้นเหตุ
D — ยอมรับไม่ได้

กลุ่มเครื่องจักร	โซนเอ	โซน บี	โซนซี	โซน D
กลุ่ม I — เครื่องจักรขนาดเล็กถึง 15 kW	≤ 0.71	0.71–1.80	1.80–4.50	> 4.50
กลุ่ม II — เครื่องจักรขนาดกลาง 15–75 kW	≤ 1.12	1.12–2.80	2.80–7.10	> 7.10
กลุ่ม III — เครื่องจักรขนาดใหญ่ ฐานรากแข็งเกร็ง	≤ 1.80	1.80–4.50	4.50–11.20	> 11.20
กลุ่ม IV — เครื่องจักรขนาดใหญ่ ฐานรากยืดหยุ่น	≤ 2.80	2.80–7.10	7.10–18.00	> 18.00

กฎเกณฑ์จากประสบการณ์ภาคสนามของ Nikolai: ค่าต่ำกว่า ~5 mm/s ถือว่าเป็นผลลัพธ์ที่ดี สำหรับเครื่องจักรการเกษตรบนฐานรองแบบนุ่ม สูงถึง ~7 ถือว่ายอมรับได้ ต่ำกว่า 2 mm/s — “เหรียญตั้งอยู่บนขอบได้” (นี่คือวิธีที่ดีที่สุดในการแสดงผลลัพธ์ให้ลูกค้าเห็น และเป็นเนื้อหาที่ดีที่สุด: “สั่น → ใส่น้ำหนัก → เงียบ → เหรียญ”) สำหรับโรเตอร์หนักบนโครงเบา ให้ลดลงต่ำกว่า 1 mm/s พัดลมมีมาตรฐานแยกต่างหากของตัวเอง คือ ISO 14694

ค่าความคลาดเคลื่อน ISO 1940 ในโปรแกรม

ในหน้าต่างการถ่วงสมดุล ให้คลิก ISO 1940… (ในเวอร์ชันเก่า — คำนวณ).
กรอกมวลโรเตอร์ (กก.) และความเร็วใช้งาน; เลือกเกรด: G 6.3 — พัดลม ใบพัด เพลาขับ โรเตอร์เครื่องจักรกลการเกษตร (ตัวเลือกทั่วไปในอุตสาหกรรม) G 2.5 — เครื่องจักรความเร็วสูงและงานละเอียด; จี 16 — หน่วยเครื่องจักรกลการเกษตรและเครื่องบดหยาบ เพื่อให้เห็นภาพ: โรเตอร์ 80 กก. ที่ 3,000 rpm — G 6.3 ≈ 800 g·mm, G 16 ≈ 2,000 g·mm ต่อระนาบ
คลิก “OK” — ค่าความคลาดเคลื่อนจะถูกกรอกเข้าไปใน ค่าความคลาดเคลื่อน ในสนาม; ถ้ามีสองระนาบ แต่ละระนาบจะได้รับครึ่งหนึ่ง หลังจากการรัน trim โปรแกรมจะแสดง PASS/FAIL

การถ่วงสมดุลเสร็จสมบูรณ์ หากทั้งหมดต่อไปนี้เป็นจริง:

0 / 6

ค่า 1× คงเหลือต่ำกว่าค่าความคลาดเคลื่อนที่ตั้งไว้ (ในโปรแกรม — ช่องสีเขียว / PASS)
ค่าที่อ่านได้ทำซ้ำได้ในแต่ละการรัน (แอมพลิจูดและเฟส)
การสั่นสะเทือนโดยรวม V_Σ เป็นไปตามมาตรฐานหรือขีดจำกัดที่ตกลงกันไว้
น้ำหนักถ่วงถูกเชื่อม/ยึดจนสมบูรณ์แล้ว และได้ทำการรัน trim อีกครั้งหลังการเชื่อมครั้งสุดท้าย
สเปกตรัมไม่ได้ถูกครอบงำด้วยข้อบกพร่องอื่นที่ต้องซ่อมแซม
ตำแหน่งน้ำหนักทดลองถูกทำเครื่องหมายไว้บนโรเตอร์ (มีประโยชน์สำหรับการถ่วงสมดุลรอบใหม่) รายงานถูกบันทึกไว้

การถ่วงสมดุลซ้ำ คลังข้อมูล และรายงาน

ครั้งที่สอง โรเตอร์ตัวเดิมจะถ่วงสมดุลได้ด้วยการวัดเพียงครั้งเดียว

ค่าสัมประสิทธิ์อิทธิพลที่บันทึกไว้

ค่าสัมประสิทธิ์อิทธิพล (influence coefficients) — “ลักษณะเฉพาะ” ของเครื่องจักรแต่ละเครื่อง — จะถูกบันทึกลงคลังข้อมูลโดยอัตโนมัติโดย ซอฟต์แวร์ Balanset กับทุกงานถ่วงสมดุล การถ่วงสมดุลรอบใหม่ของโรเตอร์เดิม (หรือรุ่นเดียวกัน) ไม่จำเป็นต้องทำการรันทดลองใหม่:

เปิดคลังข้อมูล: F8 – รายงาน (F6 ในเวอร์ชันเก่า) เลือกรายการที่มีเครื่องหมายถูกใน Coeff (ค่าสัมประสิทธิ์) คอลัมน์แล้วกด F5 – ใช้ค่าสัมประสิทธิ์ (ต้องเป็น F5 — ปุ่ม “OK” จะไม่โหลดค่าสัมประสิทธิ์!) หรือจากหน้าต่างการถ่วงสมดุล: เมนู → Load Coefficients (โหลดค่าสัมประสิทธิ์).
ทำเฉพาะ Run 0 — ค่าแก้ไขจะถูกคำนวณทันที
ติดตั้งน้ำหนักถ่วงแล้วทำการรัน trim มุมวัดจากตำแหน่งน้ำหนักทดลองของการถ่วงสมดุลครั้งเดิม — นี่คือเหตุผลที่คุณควรทำเครื่องหมายไว้บนโรเตอร์อย่างถาวร

⚠

ค่าสัมประสิทธิ์จะใช้ได้ก็ต่อเมื่อไม่มีอะไรเปลี่ยนแปลง: เครื่องจักรเดิม ตำแหน่งและทิศทางเซนเซอร์เดิม ความเร็วเดิม ความแข็งเดิม หากเปลี่ยนตลับลูกปืน เชื่อมโครงใหม่ ย้ายเซนเซอร์ — ค่าสัมประสิทธิ์จะล้าสมัยและต้องทำขั้นตอนเต็มรูปแบบใหม่ สำหรับการบาลานซ์โรเตอร์ชนิดเดียวกันเป็นชุด ให้วางน้ำหนักทดลองให้ตรงกับเครื่องหมายสะท้อนแสง เพื่อให้จุดศูนย์ของทุกตัวตรงกัน

คลังข้อมูลและรายงาน

งานถ่วงสมดุลทุกครั้งจะถูกบันทึกลงในคลังข้อมูล (archive) โดยอัตโนมัติ (จะถามชื่อโรเตอร์เมื่อปิดหน้าต่าง) คลังข้อมูลนี้อยู่ใน Documents\BalSoft\Bs1A และคงอยู่หลังการอัปเดต หากต้องการย้ายไปเครื่องอื่น เพียงคัดลอกโฟลเดอร์นี้
Report: Report (รายงาน) ปุ่มในหน้าต่างการถ่วงสมดุล หรือจากคลังข้อมูล (F9 – รายงาน) ส่งออกเป็น PDF, HTML, RTF; เทมเพลตในโฟลเดอร์ ReportTpl สามารถปรับแบรนด์ให้เป็นของบริษัทคุณได้
รายงาน Vibration Meter และกราฟ run-down — ผ่านทาง Report (รายงาน) ปุ่มในแท็บ Vibration Meter ที่เกี่ยวข้อง: สะดวกสำหรับแนบไว้ในรายงานข้อบกพร่องแบบ “ก่อน/หลัง”

การแก้ปัญหา: ปัญหาและวิธีแก้ไข

อาการ → สิ่งที่ต้องตรวจสอบ ช่องค้นหาจะกรองทุกตารางในหัวข้อนี้

การถ่วงสมดุลไม่ลู่เข้า

อาการ	สาเหตุและวิธีแก้ไข
เครื่องมือยังคงขอให้เพิ่มน้ำหนักถ่วง “รอบวง” ไปเรื่อยๆ มากขึ้นเรื่อยๆ	การสั่นพ้องหรือระยะเผื่อของตลับลูกปืน (ความไม่เป็นเชิงเส้น) ให้เปลี่ยนความเร็วรอบหรือความแข็งเกร็งของโครงสร้าง ตรวจสอบกลไก ไม่เช่นนั้น “โรเตอร์จะเต็มไปด้วยน้ำหนักถ่วงจนหมด”
น้ำหนักถ่วงไม่ทำให้การสั่นสะเทือนเปลี่ยนเลย	การสั่นสะเทือนมากเกินไป — อาจเกิดจากการสั่นพ้อง: ให้ลดความเร็วรอบ ถ่วงสมดุลเป็นสองขั้นตอน (ถ่วงสมดุลแบบหยาบที่ความเร็วต่ำก่อน แล้วจึงทำที่ความเร็วใช้งานจริง) ไม่เช่นนั้นอาจเป็นตลับลูกปืนเสียหรือมีรอยร้าว
หลังจากติดตั้งน้ำหนักถ่วง มุมพลิกกลับไปประมาณ 180°	แก้ไขเกินความจำเป็น: มวลมากกว่าค่าที่เหมาะสม ให้ถอดออกครึ่งหนึ่งแล้วทำการรัน trim ซ้ำ
มวลที่คำนวณได้กระโดดผิดสัดส่วน (500 กรัม → 200 กรัม → 1.5 กิโลกรัม)	ระยะเผื่อของตลับลูกปืน หยุดแล้วตรวจสอบการสวมของตลับลูกปืน
มวลที่คำนวณได้มหาศาล (หลายกิโลกรัมบนโรเตอร์ขนาดกลาง)	ข้อผิดพลาดในขั้นตอน (มุม? ถอดน้ำหนักทดลองออกแล้วหรือยัง?) หรือผลลัพธ์แสดงเป็นเปอร์เซ็นต์ของมวลน้ำหนักทดลอง แทนที่จะเป็นกรัม
มวลน้อยผิดปกติแต่การสั่นสะเทือนสูง	ตรวจสอบองค์ประกอบ 1× ค่าการสั่นสะเทือนโดยรวม และสเปกตรัม — ปัญหาอาจไม่ใช่ความไม่สมดุลก็ได้ หรือเซนเซอร์อยู่ผิดตำแหน่ง (ที่หน้าตัดปลาย ชิ้นส่วนที่ “โยกคลอน”): ให้ย้ายเซนเซอร์แล้วเริ่มใหม่
ผลลัพธ์เป็นเปอร์เซ็นต์แทนที่จะเป็นกรัม	ไม่ได้กรอกมวล (หรือรัศมี) ของน้ำหนักทดลอง ให้กรอกค่านั้นเข้าไป — ผลลัพธ์จะถูกคำนวณใหม่เป็นกรัม; 150% ของน้ำหนักทดลอง 100 กรัม = 150 กรัม
ถอดน้ำหนักถ่วงออกแล้ว แต่การสั่นสะเทือนไม่กลับไปเท่าค่าเริ่มต้น	มีบางอย่างกำลังเคลื่อนตัวอยู่ภายใน: ทราย/น้ำในโรเตอร์ ค้อนหลวม ตลับลูกปืนหมุนในเบ้า ผลการวัดไม่ทำซ้ำได้ — ไม่สามารถถ่วงสมดุลได้
การสั่นสะเทือนค่อยๆ เพิ่มขึ้นระหว่างใช้งาน	ค่าเพิ่มขึ้นอย่างต่อเนื่อง — มีบางอย่างเคลื่อนตัว (ตลับลูกปืนในเบ้า ล้อบนเพลา); ค่าเพิ่มเป็นคลื่น — เกิดจากการตีกันของสองแหล่งความถี่ (beating) ให้ตรวจสอบว่าตลับลูกปืนร้อนขึ้นหรือไม่
เฟสเลื่อนเองโดยไม่มีสาเหตุ (±10° หรือมากกว่านั้นภายในการวัดเดียว)	ระยะเผื่อของตลับลูกปืน พบน้อยกว่าคือการดริฟท์จากความร้อน: ให้เปรียบเทียบเครื่องจักรตอนเย็นและตอนอุ่นเครื่องแล้ว
ระนาบหนึ่งลู่เข้า อีกระนาบไม่ลู่เข้า	ปัญหาเฉพาะจุดที่ฐานรองรับตลับลูกปืนจุดที่สอง: ตลับลูกปืน การสั่นพ้อง ความหลวม ให้ตรวจสอบฐานรองรับจุดนั้นโดยเฉพาะ
ถ่วงสมดุลดีเยี่ยมแล้ว แต่เครื่องจักรยังสั่นอยู่	ดูที่สเปกตรัม: ต้นเหตุไม่ได้มาจากโรเตอร์ (เพลาอัดกำลัง PTO, สายพาน, หน่วยข้างเคียง, ไฟฟ้า) ถ้า V1o มีค่าน้อยแต่ V1s มีค่ามาก — การถ่วงสมดุลก็ช่วยอะไรไม่ได้อยู่แล้ว
หลังจากประกอบชิ้นส่วนใหม่ ความไม่สมดุลกลับมามากผิดปกติ	ชิ้นส่วนสามารถประกอบได้สองตำแหน่ง (หมุน 180°) และหลังการถอดประกอบมันถูกติดตั้งกลับด้าน — จุดหนักจึงไปอยู่ด้านตรงข้าม ก่อนถอดประกอบ ให้ทำเครื่องหมายตำแหน่งสัมพัทธ์ของชิ้นส่วนด้วยเหล็กตอกจุดหรือปากกาเมจิก
ข้อความ “measurement deviation >30%” ที่การสั่นสะเทือนใกล้ศูนย์	นี่เป็นเรื่องปกติ: ยิ่งใกล้ศูนย์ ค่าแอมพลิจูดและเฟสก็ยิ่งไม่นิ่ง เป็นสัญญาณว่าถึงเวลาหยุดแล้ว ไม่ใช่ข้อบกพร่อง

แทโคมิเตอร์และรอบต่อนาที

อาการ	สาเหตุและวิธีแก้ไข
ค่ารอบต่อนาทีสูงกว่าความจริง 2–3 เท่า	เลเซอร์มองเห็น “รอยเครื่องหมายเกิน”: จุดมันวาว สลักเกลียว รู รอยเชื่อม ให้หารค่าที่อ่านได้ด้วยรอบต่อนาทีจริง จะพบว่ามี “รอยเครื่องหมาย” กี่จุด ให้ขัดออกหรือใช้เทปปิดทับ หรือเปลี่ยนมุมของลำแสง
แสดงค่ารอบต่อนาที แต่โปรแกรมแจ้งว่า “Tachometer failure”	การหมุนไม่สม่ำเสมอ (สายพาน เครื่องจักรกลการเกษตร): ให้ลดความเข้มของฟิลเตอร์ — Tacho unevenness = 200 (เวอร์ชันเก่า) หรือ Tacho filter ใน F4 – Settings (เวอร์ชันใหม่) ที่ความเร็วสูง — ให้ทำเครื่องหมายให้กว้างขึ้น
เครื่องหมายขีด “— RPM” ไม่มีค่ารอบที่อ่านได้	ลำดับการเปิดเครื่อง ON → AUTO → LASER (ถ้าไม่เปิด LASER ลำแสงจะสลัว); ติดเครื่องหมายไว้แล้วหรือยัง? ระยะห่าง 10–500 มม.? หน้าจอแทโคมิเตอร์ควรแสดงค่ารอบต่อนาที
ไม่มีค่ารอบต่อนาทีกลางแจ้ง / ในแสงแดดจ้า (ใช้งานได้ในโรงงาน)	แสงแดดจ้าทำให้แทโคมิเตอร์ทำงานผิดพลาด ให้สร้างร่มเงา: ใช้กระดาษแข็ง มือของคุณ หรือร่ม สัญญาณบ่งชี้: เมื่อใช้ตัวคุณบังแสง แล้วเครื่องเริ่มทำงานได้
ค่ารอบต่อนาที “ค้าง” ไม่เปลี่ยนแปลง	การเชื่อมต่อกับเครื่องมือขาดหาย หรือไม่ได้ติดเครื่องหมายไว้ ให้ตรวจสอบแถบสถานะ USB และเครื่องหมาย
แทโคมิเตอร์ “ไม่ยอมเปิด” คุณกำลังหาแบตเตอรี่อยู่	ไม่มีแบตเตอรี่ — รับไฟผ่านสายเคเบิล ห้ามเปิดฝาเครื่อง วิธีทดสอบ: หลอดไส้ที่ใช้ไฟบ้าน → ประมาณ 6,000 rpm (ไฟบ้าน 50 Hz) หรือ 7,200 rpm (60 Hz)

เซนเซอร์และช่องสัญญาณ

อาการ	สาเหตุและวิธีแก้ไข
ช่องสัญญาณอ่านค่า 0.0X mm/s บนเครื่องจักรที่กำลังสั่น	สายหรือคอนเนคเตอร์ขาด: เขย่าเซนเซอร์ด้วยมือ (ควรเห็นคลื่นไซน์ 30–100 mm/s) สลับเซนเซอร์ที่คอนเนคเตอร์และที่ตัวเครื่องจักร — “ศูนย์” จะตามเซนเซอร์ไปหรือยังอยู่ที่ช่องเดิม
พีคที่ตรง 50 Hz พอดีในสเปกตรัม	สัญญาณรบกวน: นอตยึดคอนเนคเตอร์หลวม (ชีลด์วิ่งผ่านจุดนี้) หรือมี VFD อยู่ใกล้ ให้ขันนอตให้แน่น ใส่เฟอร์ไรต์ที่สายเคเบิล และใช้แล็ปท็อปด้วยแบตเตอรี่
สัญญาณ “ขาดๆ หายๆ” ไม่เป็นคลื่นไซน์; Vs สูงกว่า Vo มาก	เซนเซอร์ติดอยู่บนชิ้นส่วนที่ “โยกคลอน” (ฝาครอบ ตัวป้องกัน) หรือที่หน้าตัดปลาย — ให้ย้ายไปติดที่ฐานรองรับที่แข็งเกร็ง ในแนวรัศมี หรือปัญหาอาจไม่ใช่ความไม่สมดุล — ให้ดูที่สเปกตรัม
ค่าที่อ่านได้ “เลื่อนไปมา” บนเครื่องจักรที่ตั้งบนพื้นคอนกรีต	การกระแทกเล็กๆ กับพื้น: ให้วางเครื่องจักรบนแท่นลดการสั่นสะเทือน หรือยึดกับพื้นคอนกรีต วางเซนเซอร์ในแนวนอน เพิ่มมวลทดลอง

ซอฟต์แวร์และการเชื่อมต่อ

อาการ	สาเหตุและวิธีแก้ไข
COM port error, PurgeComm Error 22	ปัญหาที่พบได้บ่อยหลังอัปเดต Windows 11: ให้อัปเดตโปรแกรมเป็นเวอร์ชัน 2.x (แก้บั๊กนี้ได้เฉพาะในเวอร์ชันนี้เท่านั้น) ถอดปลั๊กสายเคเบิลแล้วเสียบใหม่ กู้คืนเซสชัน (Restore Session)
“USB module not connected” (แถบสีเหลือง)	สายเคเบิล พอร์ต USB อื่น ไดรเวอร์ (Device Manager ควรแสดงพอร์ต COM ชื่อ “Arduino Due”) คลิกที่แถบสถานะเพื่อลองใหม่ทันที
“ไม่ตอบสนอง” / พอร์ตอยู่ตรงนั้น แต่ไม่มีการสื่อสาร	พอร์ตถูกใช้งานโดยโปรแกรมอื่น (สำเนาที่สอง, เทอร์มินัล) — ให้ปิดโปรแกรมนั้น หรือถอดปลั๊กสายเคเบิลแล้วเสียบใหม่
“ไม่รองรับเฟิร์มแวร์” — การวัดถูกล็อกไว้	โปรแกรมเวอร์ชัน 2.3.x ต้องใช้เฟิร์มแวร์ 5.5.0 ขึ้นไป: ให้ยอมรับข้อความอัปเดต (15–30 วินาที อย่าแตะสายเคเบิล)
คอมพิวเตอร์เห็นเครื่องมือแบบไม่ต่อเนื่อง; เครื่องมือ “ตาย” หลังจากถูกกระแทก	แผงวงจรภายในอาจหลุดจากกัน: ให้ถอดสกรูฝาครอบ 4 ตัวแล้วเสียบขั้วต่อภายในให้แน่นใหม่ บางครั้งสายเคเบิล USB เองก็เป็นสาเหตุ
โปรแกรมค้าง / แล็ปท็อปรีสตาร์ทกลางงาน	เปิดหน้าต่างการถ่วงสมดุลอีกครั้ง แล้วตอบ “Yes” เมื่อมีข้อความให้กู้คืนเซสชัน — ทุกการรันจะกลับมาครบ (สูงสุด 7 วัน)
การตั้งค่าไม่ถูกบันทึกหลังรีสตาร์ท	การตั้งค่า F4 จะถูกบันทึกเมื่อคุณกด Save หรือเมื่อปิดโปรแกรมตามปกติ; การปิดโปรแกรมแบบผิดปกติจะไม่บันทึกค่าเหล่านี้ หากยังบันทึกไม่ได้อีก — ให้รันโปรแกรมในฐานะผู้ดูแลระบบ (administrator)
คลังข้อมูล (Archive) ไม่ทำงาน (การติดตั้งแบบพกพา)	ส่วนประกอบฐานข้อมูลหายไป: ให้รันตัวติดตั้งอีกครั้งโดยเปิดใช้งาน “DB setup” และไดรเวอร์ไว้ อย่าติดตั้งโปรแกรมลงในโฟลเดอร์ OneDrive
ไม่สามารถกรอกมวลที่มีเศษทศนิยมได้	ตัวคั่นทศนิยม (จุด/จุลภาค) มาจากการตั้งค่าภูมิภาคของ Windows: ให้กรอกเป็นจำนวนกรัมเต็ม หรือเปลี่ยนโลเคล แก้ไขแล้วในเวอร์ชัน 2.x
ความสงสัยว่า “เครื่องมือคำนวณผิด”	การตรวจสอบความถูกต้อง (sanity check): ติดน้ำหนักที่ทราบค่าแล้วสังเกตการตอบสนอง — การเปลี่ยนแปลงควรเป็นสัดส่วนและทำซ้ำได้ คุณสามารถเปรียบเทียบเครื่องมือสองเครื่องบนเครื่องจักรเดียวกันในเวลาเดียวกันได้

ข้อความของโปรแกรม

ข้อความ	หมายความว่าอย่างไร และควรทำอย่างไร
น้ำหนักทดลองน้อยเกินไป	การตอบสนองน้อยกว่า ~10% ในแอมพลิจูด และ ~5–10° ในเฟส: ให้เพิ่มน้ำหนักทดลองขึ้น 1.5–2 เท่า หรือย้ายตำแหน่ง (อาจตกอยู่ที่ “โหนด”) แล้วทำการรันซ้ำ
ค่าที่วัดไม่เปลี่ยนแปลงจากการรันครั้งก่อน	ค่าที่อ่านได้ไม่เปลี่ยนแปลง: คุณติดตั้ง/ย้ายน้ำหนักทดลองแล้วจริงหรือไม่? ให้ตรวจสอบแล้วทำซ้ำ
ตรวจพบสัญญาณตัด (ADC saturation)	เซนเซอร์รับสัญญาณเกิน: ให้ลดความเร็วรอบ/มวลทดลอง หรือเปิดใช้ฟีเจอร์ทดลอง “Recover clipped 1x” (ผลลัพธ์เป็นค่าประมาณ)
คำนวณค่าสัมประสิทธิ์อิทธิพลไม่สำเร็จ	ค่าตอบสนองของแต่ละระนาบออกมาเป็นแบบขึ้นต่อกันเชิงเส้น (linearly dependent): ให้เปลี่ยนมวลหรือมุมของน้ำหนักทดลองแล้วทำการรันทดลองซ้ำ
การเฉลี่ยเพิ่มเติมไม่ได้ช่วยเพิ่มความแม่นยำ	ความแม่นยำถึง “ที่ราบ” (plateau) แล้ว — เป็นสัญญาณของปัญหาทางกล (ระยะเผื่อ ความเร็วไม่คงที่) คุณจะยอมรับผลลัพธ์นี้ก็ได้ แต่ควรหาสาเหตุด้วย
ความเร็วรอบเปลี่ยนไปมาก	ความเร็วรอบเปลี่ยนไประหว่างการรัน (หรือแทโคมิเตอร์ทริกเกอร์สองครั้ง) ทุกการรันต้องอยู่ที่ความเร็วเดียวกัน
หนักเกินไปสำหรับวิธีน้ำหนักสามชิ้นในร่อง!	ไม่สามารถแก้ไขค่าให้ครบด้วยน้ำหนักถ่วงสามชิ้นชิ้นละ 1/3 ของมวลทดลองได้: ให้ใช้ Free positions หรือลดความไม่สมดุลลงก่อน
ไม่มีทาโค – RMS อย่างเดียว	หากไม่มีสัญญาณจากแทโคมิเตอร์ จะมีเพียงค่าการสั่นสะเทือนโดยรวมเท่านั้น: ไม่สามารถคำนวณแอมพลิจูดและเฟสของ 1× ได้หากไม่มีเครื่องหมายสะท้อนแสง

เครื่องจักรทั่วไป: ลักษณะเฉพาะและข้อควรระวัง

จากประสบการณ์ตรงกับเครื่องจักรราวๆ 1,000 เครื่อง: สิ่งที่ต้องตรวจสอบและควรคาดหวังในแต่ละประเภท

🚜 เครื่องบดกิ่งไม้และเครื่องตัดหญ้า

ถ่วงสมดุลลูกกลิ้งเหล่านั้น ยกลอยพ้นพื้น (อุปกรณ์แขวนลอยอย่างอิสระ) และ เมื่อติดตั้งใบมีด/ค้อนแล้ว: หากไม่มีชิ้นส่วนเหล่านี้ ความไม่สมดุลจะกลับมาทันทีที่ติดตั้งเข้าไปใหม่
เปลี่ยนค้อนเป็นคู่ตรงข้ามกัน (ค้อนใหม่กับค้อนที่สึกอาจต่างกันได้ถึง 100 กรัม) หรือเปลี่ยนทั้งชุด หากมีค้อนไม่ครบชุด ให้จัดวางค้อนที่เหลือให้สมมาตรกัน
แต้มเชื่อมหรือหนีบม่านหน้าที่สั่นคลอนชั่วคราวเข้ากับตัวเรือน — บานพับที่มีระยะเผื่อจะสั่นพ้องและทำให้ผลการวัดเสียหาย
จุดที่มีปัญหาหลักของเครื่องบดกิ่งไม้ป่าไม้คือตลับลูกปืน ส่วนเครื่องตัดหญ้าแบบโรตารีคือเพลายาวที่งอ ค้อนแบบแกว่งอิสระจะถูกแรงเหวี่ยงหนีศูนย์กลางดึงออกด้านนอกขณะหมุนและไม่รบกวนการวัด
บนโรเตอร์ที่ขับด้วยเกียร์ ให้ติดเครื่องหมายบนเพลาของโรเตอร์เอง (ถอดฝาครอบด้านข้างออก)
อย่าถ่ายโอนค่าสัมประสิทธิ์อิทธิพลระหว่างเครื่องบดกิ่งไม้ต่างเครื่อง ให้ทำขั้นตอนเต็มรูปแบบทุกครั้ง

🌾 รถเกี่ยวนวดข้าว

ลูกกลิ้งหลายตัวที่หมุนด้วยความเร็วต่างกันจะถ่วงสมดุลทีละตัวตามลำดับ โดยเรียงตามพีคที่สูงที่สุดในสเปกตรัม
โรเตอร์สองตัวบนโครงเดียวกันที่ความเร็วเท่ากัน — ให้ถอดสายพานออกและถ่วงสมดุลทีละตัว
เครื่องสับฟาง (straw chopper) มีปัญหามากที่สุด บนตัวเร่งทางออก ให้ใช้แหวนรอง 50–100 กรัม บนสลักเกลียวของใบมีด และเริ่มจากระดับความเร็วต่ำสุด
ถ้าห้องโดยสาร/บันได/กระจกสั่น ในขณะที่โรเตอร์นิ่ง — นั่นคือการสั่นพ้องของชิ้นส่วนที่หลวม: ให้ติดเซนเซอร์ที่ชิ้นส่วนนั้นโดยตรง ความถี่ของพีคจะชี้ไปยังต้นเหตุ (มักเป็นสลักเกลียว)
หลังจากถ่วงสมดุลลูกกลิ้งให้ได้เกรด G 6.3 บนเครื่องถ่วงสมดุลแล้ว รถเกี่ยวนวดข้าวก็มักจะยังสั่นอยู่ดี — การถ่วงสมดุลปรับละเอียดในสถานที่ติดตั้งจริง บนตลับลูกปืนของมันเอง ถือเป็นเรื่องปกติ

🌀 พัดลม

ปัญหาที่พบซ้ำๆ — การสั่นพ้องของตัวเรือนพัดลม (scroll) และโครง: การใช้แม่แรงค้ำยันหรือซี่เสริมความแข็งเกร็งช่วยแก้กรณี “ถ่วงสมดุลไม่ได้” เหล่านี้
ฐานรองรับ: ยึดเข้ากับพื้นคอนกรีต หรือใช้ตัวลดการสั่นสะเทือนแบบสปริง — ไม่ใช่แค่ “วางไว้บนพื้น”
ฟิลเตอร์อุดตัน = การสั่นสะเทือนทางอากาศพลศาสตร์ (แรงดูดสูญญากาศ “ดูด” ตัวเรือน): การทำความสะอาดจะขจัดส่วนที่การถ่วงสมดุลแก้ไม่ได้
ระบบขับด้วยสายพาน: ให้รันมอเตอร์เปล่าก่อน โดยไม่มีสายพาน
วางน้ำหนักถ่วงในตำแหน่งที่ไม่มีกระแสลมแรง (โดยปกติคือแผ่นหลังของใบพัดลม) มิเช่นนั้นจะเกิดเสียงหวีด
ถ้า 1× มีค่าน้อยแต่การสั่นสะเทือนโดยรวมมีค่ามาก — ส่วนใหญ่มักเป็นตลับลูกปืน ไม่ใช่ความไม่สมดุล

⚙️ เครื่องบดและเครื่องย่อย

เฉพาะเมื่อติดตั้งค้อนครบแล้วเท่านั้น ค้อนแบบแกว่งอิสระ (blow bar) จะขยับตำแหน่งใหม่ระหว่างการรัน — ตรวจสอบด้วยการทดสอบ “หยุด/เริ่มใหม่”
“ป่า” ของฮาร์มอนิกที่มี 1× เล็ก — ให้ไล่ตรวจตามสายส่งกำลัง: ถอดสายพานออก แล้วฟังเสียง ในกรณีจริงพบว่าต้นเหตุคือคัปปลิ้งที่แตกร้าวซึ่ง “สัมผัสด้วยมือไม่รู้สึกเลย”
โรเตอร์ที่ประกอบจากหลายชิ้น (แผ่นดิสก์) — ทำเป็นขั้นตอน: แต่ละแผ่นก่อน แล้วจึงประกอบรวม

🔩 เพลาขับ

สาเหตุการสั่นสะเทือนที่พบบ่อยที่สุดคือกากบาทของข้อต่อ U-joint สึกหรอ: ให้ซ่อมก่อนแล้วจึงถ่วงสมดุล ระยะเผื่อตามแนวแกนยอมรับได้ แต่ระยะเผื่อในแนวรัศมีไม่ได้
น้ำหนักถ่วง — ห่วงรัดท่อพร้อมกาวล็อกเกลียว หากไม่ต้องการเชื่อม
เพลาขับที่มีตลับลูกปืนรองรับตรงกลางบนขาตั้งถือเป็นงานสามระนาบ (ต้องใช้ Balanset-4); ส่วนเพลาสองท่อนบน Balanset-1A ทำได้โดยย้ายตำแหน่งเซนเซอร์และใช้เครื่องคำนวณสามระนาบ

🛠 เครื่องจักรกลและแกนหมุน

แกนหมุนพร้อมหัวจับ (chuck) — โดยปกติเป็นระนาบเดียว (หัวจับเป็นสาเหตุความไม่สมดุล); เซนเซอร์ติดด้านข้าง ในแนวนอน
ฐานเครื่องจักรที่แข็งเกร็งจะ “กลืน” สัญญาณ: ให้เพิ่มความเร็วรอบ (แรงจะเพิ่มขึ้นตามกำลังสองของความเร็ว) วัดในแนวนอน ตั้งค่าการเฉลี่ย (averaging) เป็น 64 และทำการทดสอบความไวด้วยน้ำหนักที่เพิ่มเข้าไปในค่าที่ทราบ
การเบี้ยวของอาร์เบอร์ถูกกำจัดด้วยวิธี 180°: ความเยื้องศูนย์ / Run E โหมด — วัด หมุนโรเตอร์บนอาร์เบอร์ 180° แล้ววัดอีกครั้ง โปรแกรมจะหักลบผลกระทบของอาร์เบอร์ออก
แกนหมุน CNC ถ่วงสมดุลได้โดยตรงในเครื่องที่ความเร็วสูงถึง 18,000–24,000 rpm สามารถทำได้ถึงเกรด G 1

ขาตั้งถ่วงสมดุลทำเอง (โดยสังเขป)

Soft-bearing (เหนือจุดสั่นพ้อง) — ฐานรองบนสปริง: ความถี่ธรรมชาติต่ำกว่าความเร็วในการทำงาน 2–3 เท่า และแท่นสามารถโยกด้วยมือได้ เซนเซอร์มาตรฐานของ Balanset-1A ใช้งานได้ ความเร็วในการบาลานซ์ควรใกล้เคียงกับความเร็วในการทำงานของโรเตอร์
Hard-bearing (ใต้จุดสั่นพ้อง) — ความถี่ธรรมชาติสูงกว่าความเร็วในการทำงาน 2–3 เท่า; ต้องใช้เซนเซอร์วัดแรง (ซึ่งเป็นชุด Balanset-1 อยู่แล้ว) จำเป็นสำหรับเพลาหนักที่อันตรายหากปั่นบนสปริง บนแท่นแบบ hard-bearing สามารถบาลานซ์ที่ความเร็วต่ำได้
ข้อผิดพลาดทั่วไป — “ยิ่งแข็งเกร็งยิ่งดี”: หลายคนยึดขาตั้งเข้ากับโต๊ะขนาดใหญ่แล้วสงสัยว่าทำไมถ่วงสมดุลไม่ได้ ขาตั้งแบบ soft-bearing ต้องการอิสระในการเคลื่อนไหว
การฟื้นฟูเครื่องถ่วงสมดุลเก่าที่ระบบอิเล็กทรอนิกส์ตายแล้ว: ใช้ Balanset เป็นระบบวัดตัวใหม่ — เป็นแนวปฏิบัติทั่วไป

อ้างอิง

ปุ่มลัด อภิธานศัพท์ย่อ ฟังก์ชันที่มีประโยชน์ของโปรแกรม

ปุ่มลัดของหน้าต่างหลัก

⚠

การกำหนดปุ่ม F6–F8 แตกต่างกันในแต่ละรุ่นของโปรแกรม! สิ่งที่เชื่อถือได้คือข้อความบนปุ่มเอง: ปุ่มจะพิมพ์ชื่อไว้บนตัวปุ่ม ปุ่มสีเทา = ปุ่มนั้นใช้งานไม่ได้

ปุ่ม	เวอร์ชันใหม่ (2.3.x)	เวอร์ชันเก่า (2.2.x และ 1.7x)
F1	เกี่ยวกับ (เวอร์ชัน อัปเดต การสนับสนุน)	เกี่ยวกับ
F2 / F3	แท็บ: ระนาบเดียว / สองระนาบ	same
F4	Settings — การตั้งค่าโปรแกรม	same
F5	Vibration Meter — หน้าต่างเครื่องวัดการสั่นสะเทือน	same
F6	Balancing — หน้าต่างการถ่วงสมดุล	Reports — คลังข้อมูล
F7	Charts — ตัววิเคราะห์	Balancing — หน้าต่างการถ่วงสมดุล
F8	Reports — คลังข้อมูล	Charts — ตัววิเคราะห์
F9	Route Inspection (หากเปิดใช้งาน)	same
F10	Exit (ออก)	same
F12	ภาพหน้าจอของหน้าต่างที่กำลังใช้งาน (ในโปรแกรมใดก็ได้)

ในหน้าต่างการถ่วงสมดุล: F7 — รันขั้นตอนปัจจุบัน, F5 — ย้อนกลับหนึ่งขั้น, F10/Esc — ปิดหน้าต่าง ในหน้าต่าง Vibration Meter และ Analyzer: F9 — Measure/Stop/Live

ฟังก์ชันของโปรแกรมที่มักถูกมองข้าม

Run-down (กราฟ coast-down) และ การทดสอบการกระแทก — การหาจุดสั่นพ้อง (ดูหัวข้อ 6).
ค่าประมาณน้ำหนักทดลองแรก — ค่าประมาณของมวลและด้านของน้ำหนักทดลองแรกจากข้อมูล Run 0
Fixed positions / Circular groove / Drill — การวางน้ำหนักถ่วงบนใบพัด สามน้ำหนักในร่อง การถ่วงสมดุลด้วยการเจาะ (ดูหัวข้อ 8).
Manual Input (กรอกด้วยตนเอง) — การกรอกแอมพลิจูดและเฟสด้วยมือ (ถ่ายโอนข้อมูลจากเครื่องมืออื่นหรือเซสชันเก่า)
เปลี่ยนระนาบแก้ไข — การคำนวณน้ำหนักถ่วงใหม่สำหรับระนาบอื่น หากไม่สามารถวางในระนาบที่คำนวณไว้ได้
กระจก บนกราฟโพลาร์ (polar plot) — มุมมอง “จากอีกด้านของเครื่องจักร”
เครื่องคำนวณ: ค่าความคลาดเคลื่อนตามมาตรฐาน ISO 1940 มวลทดลอง; รายงานพร้อมเทมเพลตที่ปรับแบรนด์ได้; คลังข้อมูล (archive) ไม่จำกัด; สามารถติดตั้งโปรแกรมได้ในคอมพิวเตอร์กี่เครื่องก็ได้ตามต้องการ — ไม่มีไลเซนส์ ไม่มีค่าสมัครสมาชิก

อภิธานศัพท์ย่อ

องค์ประกอบ 1× (การสั่นสะเทือนต่อการหมุนหนึ่งรอบ)	การสั่นสะเทือนที่ความถี่การหมุนของโรเตอร์ นี่คือสิ่งที่ความไม่สมดุลก่อให้เกิดขึ้นโดยตรง และเป็นสิ่งเดียวที่การคำนวณถ่วงสมดุลใช้เป็นฐาน
เฟส	มุมของเวกเตอร์การสั่นสะเทือนเทียบกับเครื่องหมายของแทโคมิเตอร์ ตัวมันเองไม่เท่ากับ “ตำแหน่งจุดหนัก” — จะตีความได้ก็ต่อเมื่อผ่านการรันทดลอง (trial run) เท่านั้น
ค่าสัมประสิทธิ์อิทธิพล	การตอบสนองของเครื่องจักรแต่ละเครื่องต่อน้ำหนักที่ทราบค่า: น้ำหนัก 1 กรัมทำให้ค่าที่อ่านได้เปลี่ยนไปกี่ mm/s และในทิศทางเฟสใด หาได้จากการรันทดลอง (trial run) และใช้ได้เฉพาะตราบใดที่สภาวะต่างๆ ยังไม่เปลี่ยนแปลง
Run 0 / Run 1 / Run 2 / Run T	การรันเริ่มต้น → การรันทดลองในระนาบ 1 → การรันทดลองในระนาบ 2 → การรัน trim (ตรวจสอบ)
ความไม่สมดุลแบบสถิต / แบบคู่	จุดหนักดึงโรเตอร์ทั้งตัว / ปลายทั้งสองข้างของโรเตอร์ถูกดึงไปคนละทิศทาง แบบแรกแก้ไขได้ในระนาบเดียว ส่วนแบบที่สองต้องแก้ในสองระนาบเท่านั้น
การสั่นพ้อง	ความเร็วใช้งานตรงกับความถี่ธรรมชาติของโครงสร้าง: พีคแอมพลิจูด + การพลิกเฟสประมาณ 180° ไม่สามารถถ่วงสมดุลที่จุดสั่นพ้องได้
เกรดคุณภาพการถ่วงสมดุล G (ISO 1940)	ขีดจำกัดความไม่สมดุลคงเหลือของโรเตอร์: G 6.3 — อุตสาหกรรมทั่วไป, G 2.5 — งานละเอียด, G 16 — เครื่องจักรกลการเกษตรแบบหยาบ
โซน A–D (ISO 10816)	การจัดระดับการสั่นสะเทือนโดยรวมของเครื่องจักร: A — ดีเยี่ยม, B — ยอมรับได้, C — จำกัดการใช้งาน, D — ยอมรับไม่ได้
ซอฟต์ฟุต	ฐานรองรับที่วางบนพื้นไม่เรียบเสมอกัน: เครื่องจักร “หายใจ” ความแข็งเกร็งไม่สม่ำเสมอ ค่าที่อ่านได้จะเลื่อนไปมา

แบบบันทึกการถ่วงสมดุล

กรอกข้อมูลในสถานที่หน้างาน หรือพิมพ์ออกมา (ปุ่ม “Print” ในเมนู) โปรแกรมสร้างรายงานของตัวเองผ่านปุ่ม Report — แบบฟอร์มนี้สะดวกสำหรับใช้เป็นแบบบันทึกภาคสนาม

วัตถุ

วันที่ช่างเทคนิค

เครื่องจักร / หน่วย

การตรวจสอบก่อนถ่วงสมดุล

☐ ตลับลูกปืน (งัดด้วยชะแลง 90°) ☐ รอยร้าว/รอยเชื่อม ☐ สลักเกลียว ☐ ชุดใบมีด/ค้อนครบชุด

☐ ตรวจสอบการสั่นพ้อง (run-down/bump) ☐ เครื่องวัดการสั่นสะเทือนนิ่งแล้ว

โหมดการวัดค่า

ความเร็วรอบ, rpmระนาบ: ☐ 1 ☐ 2

ค่าความคลาดเคลื่อน, mm/sตำแหน่งเซนเซอร์

การรันเริ่มต้น (Run 0)

ตลับลูกปืน 1: V_ΣV_1×เฟส

ตลับลูกปืน 2: V_ΣV_1×เฟส

น้ำหนักทดลอง

ระนาบ 1: มวล, กรัมรัศมี, มม.Δ 1×

ระนาบ 2: มวล, กรัมรัศมี, มม.Δ 1×

น้ำหนักถ่วงแก้ไข (ที่ติดตั้งจริง)

ระนาบ 1: มวล, กรัมมุม, °☐ เพิ่ม ☐ ถอด

ระนาบ 2: มวล, กรัมมุม, °☐ เพิ่ม ☐ ถอด

การรัน trim (Run T)

ตลับลูกปืน 1: V_ΣV_1×เฟส

ตลับลูกปืน 2: V_ΣV_1×เฟส

☐ 1× อยู่ในเกณฑ์ ☐ ทำซ้ำได้ ☐ V_Σ อยู่ในเกณฑ์ ☐ ถ่วงเชื่อมเต็มแล้ว + ตรวจสอบแล้ว ☐ ทำเครื่องหมายตำแหน่งน้ำหนักทดลองแล้ว

สรุป

ขั้นตอนต่อไป

เอกสารและเครื่องมืออื่นๆ ของ Balanset-1A

ชุด Balanset-1A — มีอะไรอยู่ในกล่อง ราคาและการจัดส่ง
คู่มือการใช้งาน — คู่มือซอฟต์แวร์ฉบับทางการที่คู่มือนี้อ้างอิงมา
ซอฟต์แวร์ปรับสมดุลสำหรับ Windows — เครื่องวัดการสั่นสะเทือน การถ่วงสมดุลหนึ่งและสองระนาบ สเปกตรัม รายงาน
ทฤษฎีการถ่วงสมดุล — ความไม่สมดุลแบบสถิตและแบบคู่ เกรด G สูตรที่อยู่เบื้องหลังตัวเลขเหล่านี้
เครื่องคำนวณความไม่สมดุลคงเหลือ และ ขีดจำกัดความเร็วการสั่นสะเทือน — ISO 1940-1 และ ISO 10816/20816 ในหน้าจอเดียว
คำตอบด่วน และ คลังความรู้ฉบับเต็ม — คำถามที่ฝ่ายสนับสนุนได้รับบ่อยที่สุด
เมื่อการถ่วงสมดุลไม่ช่วยลดการสั่นสะเทือน — ความไม่ตรงแนวเพลา ความหลวม การสั่นพ้อง และข้อบกพร่องของตลับลูกปืน
ฟอรัมเทคนิค และ การสนับสนุนโดยตรง — ส่งสเปกตรัมและรูปภาพของคุณ แล้วรอคำตอบ

คู่มือฉบับย่อ Balanset-1A: การถ่วงสมดุลหน้างานทีละขั้นตอน

0 สิ่งสำคัญที่สุด — แปดกฎที่ตัดสินทุกอย่าง

1 หลักการทำงาน — ทฤษฎีแบบเข้าใจง่าย
